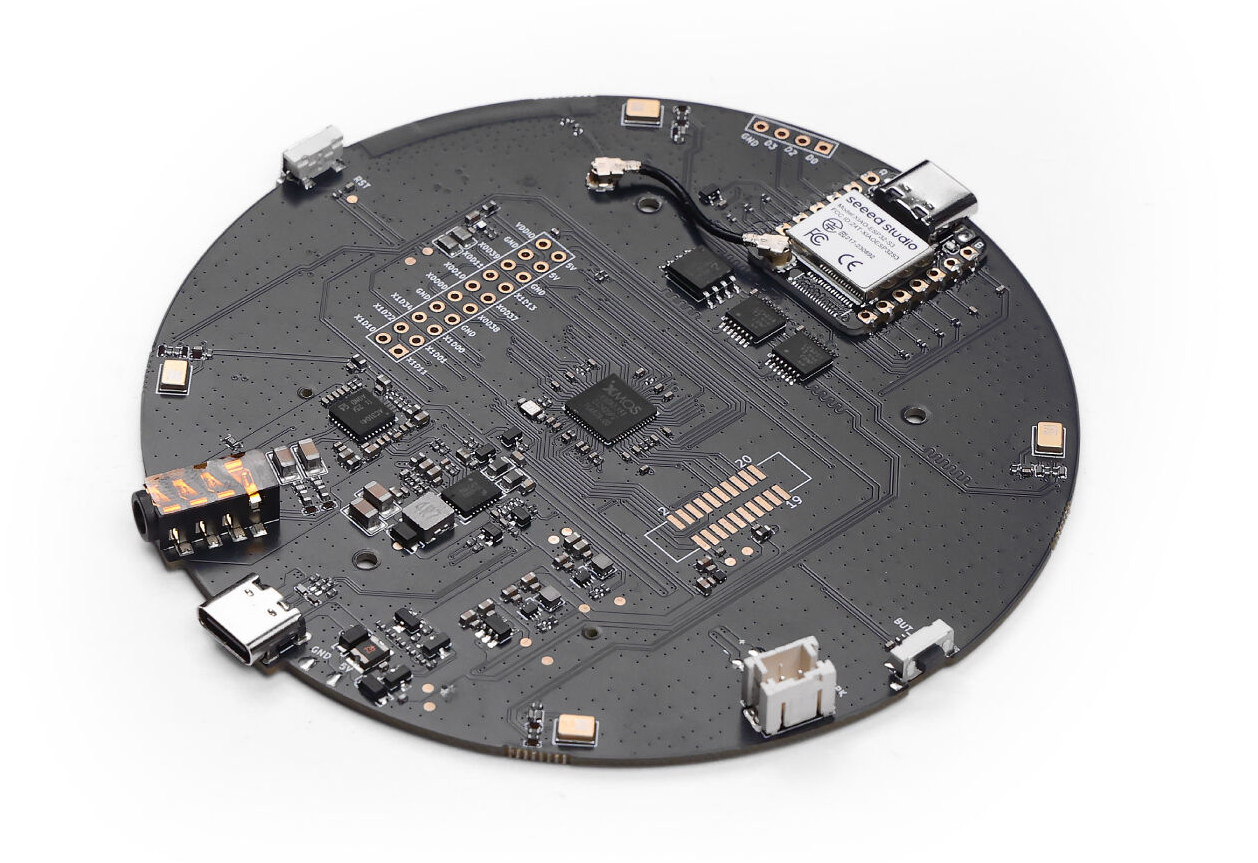

Плата Seeed Studio «ReSpeaker XMS XVF3800 with XIAO ESP32S3» представляет собой плату с 4 микрофонами на базе голосового процессора XMOS XVF3800 и беспроводного микроконтроллера ESP32-S3 для автономной работы, но также может использоваться как USB-микрофонная матрица для компьютеров и одноплатных компьютеров.
Семейство микрофонных решеток Respeaker было впервые представлено в 2016 году , и с тех пор выпускались новые модели, такие как ReSpeaker Core v2. и ReSpeaker Lite Series , с улучшениями в области аудио и различными наборами функций. ReSpeaker XMOS XVF3800 с XIAO ESP32S3 это последняя версия, и Seeed Studio утверждает, что она предлагает «более четкий захват голоса, даже в шумной среде.”
ReSpeaker XMOS XVF3800 with XIAO ESP32S3 спецификации:
- Беспроводной модуль – XIAO ESP32S3
- Беспроводной микроконтроллер – Espressif Systems ESP32-S3R8
- ЦП – двухъядерный микроконтроллер Tensilica LX7 @ 240 МГц
- Память – 512KB SRAM, 8MB PSRAM
- Беспроводная связь – Wi-Fi 4 и Bluetooth 5.0 двухрежимный (classic + BLE)
- Хранилище – 8MB SPI flash
- Антенна – разъем u.FL (подключен к встроенной антенне основной платы)
- USB – порт USB Type-C для питания и программирования
- Беспроводной микроконтроллер – Espressif Systems ESP32-S3R8
- Аудио
- Микросхема – XMOS Volcafusion XVF3800 4-микрофонный голосовой процессор
- TLV320AIC3104 audio codec
- 4 цифровых микрофона
- Чувствительность – -26 дБFS
- Точка акустического насыщения – 120 дБ SPL
- Соотношение сигнал/шум – 64 дБА
- Дальность действия до 5 метров во всех направлениях
- Аудиовыход
-
- Разъем для подключения динамиков мощностью до 5 Вт
- Разъем для наушников 3,5 мм
- Максимальная частота дискретизации – 16 кГц
-
- Функции – Подавление акустического эха (AEC), формирование луча, устранение реверберации, определение направления прихода звука (DoA), подавление шума на основе нейронных сетей (DNN), автоматическая регулировка усиления 60 дБ (AGC)
- USB – 1 порт USB Type-C (не на XIAO ESP32S3) для питания и подключения к хосту
- Расширение – 20-контактный разъем GPIO
- Дополнительно
- Кнопки Reset и Mute/unmute
- 12 пользовательских RGB-светодиодов WS2812 для визуальной индикации, светодиод Mute
- Питание – 5 В через USB или контактный разъем
- Габариты – 99 мм (Ø) x 4 мм
Голосовой процессор XVF3800 необходимо загрузить прошивкой I2S для работы с модулем ESP32-S3, тогда как плату XIAO ESP32S3 можно программировать в Arduino IDE с использованием предоставленных примеров кода для I2S, RGB-светодиодов, воспроизведения звука и управления GPIO. Более подробная техническая информация и инструкции по началу работы доступны на wiki . В будущем возможна поддержка ESPHome и интеграция с голосовым конвейером Home Assistant.
В USB-режиме (с USB-прошивкой на XVF3800) устройство совместимо с широким спектром хост-устройств, включая Raspberry Pi, NVIDIA Jetson и ПК под управлением Windows, Linux или macOS. В этом случае версия с модулем ESP32-S3 не требуется. Поскольку устройство определяется как стандартная микрофонная решетка, его можно использовать с Audacity, программами arecord/aplay или xvf_host для расширенных функций.
Целевые области применения: умные голосовые ассистенты, интегрируемые с Amazon Alexa, Google Assistant, Home Assistant и другими популярными голосовыми платформами; конференц-системы (Microsoft Teams, Zoom и др.); разработка систем обработки звука; голосовое взаимодействие и управление в робототехнике; промышленные системы голосового управления в шумных и сложных условиях.
Плату ReSpeaker XMOS XVF3800 with XIAO ESP32S3 4-mic array можно предзаказать на Seeed Studio за $54.50 или за $49.99 без модуля ESP32-S3; также доступна модель с корпусом для последнего варианта за $53.90. Repeaker XMOS XVF3800 также можно найти на AliExpress за $56 (без корпуса и XIAO ESP32S3), но на Amazon представлены только более старые модели .
