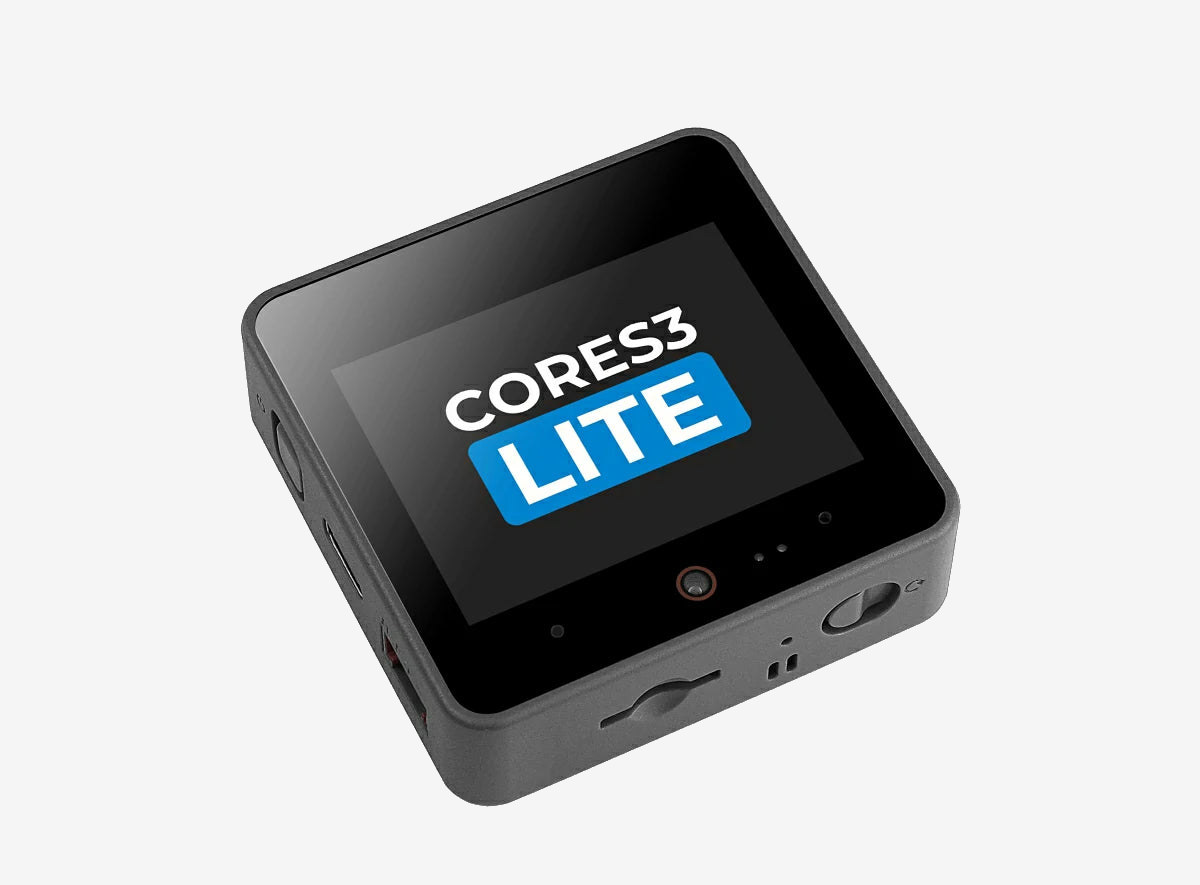

M5Stack CoreS3 Lite — это оптимизированный по стоимости контроллер IoT Vision AI на базе ESP32-S3, предлагающий более дешевую версию CoreS3 с магнитной задней панелью и аккумулятором 200 мАч вместо задней панели для DIN-рейки и аккумулятора 500 мАч.
CoreS3-Lite по-прежнему оснащен 2-дюймовым емкостным сенсорным IPS-экраном, VGA-камерой, слотом для карты microSD, несколькими сенсорами: 6-осевым IMU, 3-осевым магнитометром и сенсором приближения, а также двойным микрофонным массивом и RTC для отсчета времени.
Характеристики M5Stack CoreS3 Lite:
- Беспроводной MCU – Espressif Systems ESP32-S3FN16R8
- Процессор – двухъядерный 32-битный микроконтроллер Xtensa LX7 с векторными инструкциями ИИ до 240 МГц, сопроцессор RISC-V ULP
- Память – 512 КБ SRAM, 8 МБ PSRAM
- Накопитель – 16 МБ флеш-памяти
- Беспроводная связь – WiFi 4 (2.4 ГГц, 802.11b/g/n), Bluetooth 5.0 BLE + Mesh, 16 МБ флеш-памяти
- Антенна – встроенная 3D антенна
- Накопитель – слот для карты MicroSD
- Дисплей – 2-дюймовый дисплей с разрешением 320×240 пикселей, управление через драйвер ILI9342C, поддержка емкостного сенсора через GT6336U
- Камера – VGA-камера 0.3 Мп @ 30 кадр/с на основе CMOS-сенсора GC0308
- Аудио
- Динамик 1 Вт, подключенный к микросхеме усилителя мощности I2S AW88298
- Двойной микрофон, подключенный к аудиокодеку ES7210
- USB – 1 порт USB Type-C
- Сенсоры
- Сенсор приближения LTR-553ALS-WA
- 6-осевой гироскоп и акселерометр BMI270
- 3-осевой магнитометр BMM150
- Расширение
30-контактный гнездовой разъем, подключенный к базе DIN с разъемом Grove GPIO на 4 контакта, разъемом Grove UART на 4 контакта- 4-контактный разъем Grove I2C
- Разное
- Кнопки питания и перезагрузки
- Выключатель питания
- RTC BM8563
- Питание
- 5 В через порт USB Type-C
Вход постоянного тока 9-24 В через разъем DC- Встроенный аккумулятор 3.7 В, 200 мАч
- Микросхема управления питанием AXP2101
- Габариты – 54x54x16.5 мм; конструкция с магнитной задней панелью
- Вес – 54.0 граммов (против 73.3 граммов у CoreS3)
Удаление базы для DIN-рейки также означает отсутствие нескольких портов расширения Grove, а также возможности питания устройства через разъем входа постоянного тока 9-24 В. Устройство также значительно тоньше и легче оригинальной конструкции.
M5Stack обеспечивает поддержку платформы визуального программирования UIFlow2, Arduino IDE, PlatformIO (см. бинарный файл заводской прошивки ), а также фреймворка ESP-IDF. Дополнительные технические подробности и инструкции по началу работы с каждой платформой программирования можно найти на документации. Целевые приложения включают панели управления умного дома, настольных компаньонов с ИИ и встраиваемые системы машинного зрения.
В комплект поставки CoreS3 Lite входит ключ-шестигранник для ослабления винтов M3, удерживающих магнитную заднюю панель. Устройство продается за $44.90 на AliExpress или в магазине M5Stack , а для справки, оригинальный контроллер IoT CoreS3 стоит $59.90 . Это не самая дешевая версия CoreS3, поскольку CoreS3 SE , в которой отсутствуют все сенсоры, аккумулятор и задняя крышка, продается всего за $38.90 .
