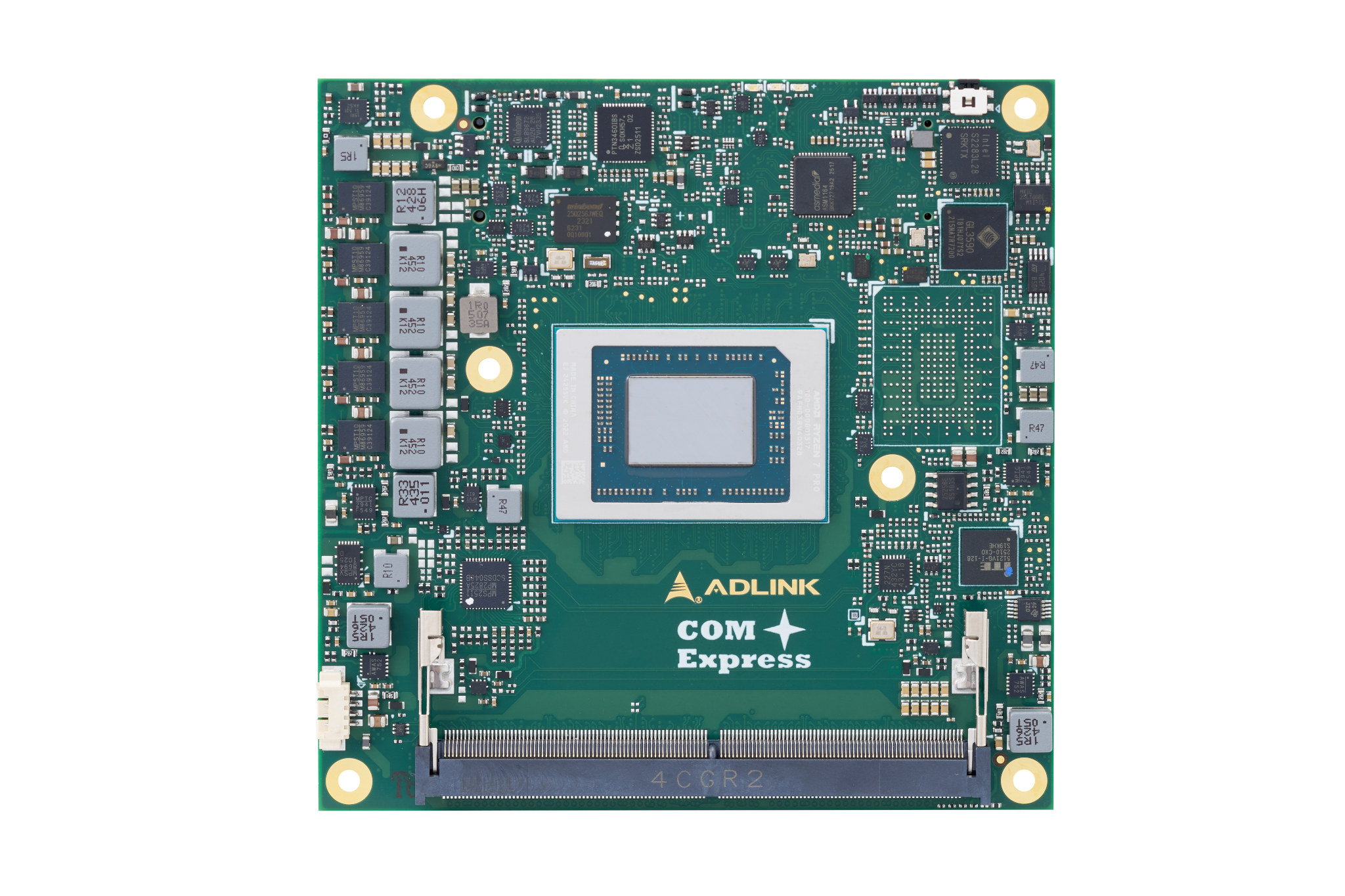

cExpress-R8 COM Express Type 6 Compact модуль оснащен процессором Ryzen Embedded 8845HS SoC, поддерживает до 96 ГБ DDR5

Модуль также содержит контроллер Intel i226 2.5GbE, контроллер платы SEMA и отладочный разъем, а все интерфейсы выведены через два стандартных 220-контактных разъема COM Express, включая четыре SATA III, до 16 линий PCIe Gen4, DDI, LVDS и/или eDP для подключения до четырех дисплеев.

Характеристики cExpress-R8:

• SoC Hawk Point (один из вариантов)
  • 8-ядерный AMD Ryzen Embedded 8845HS до 5.1 ГГц с графикой AMD Radeon RDNA 3 (6 WG); TDP: 35-54 Вт
  • 8-ядерный AMD Ryzen Embedded 8840U до 5.1 ГГц с графикой AMD Radeon RDNA 3 (6 WG); TDP: 15-30 Вт
  • 6-ядерный AMD Ryzen Embedded 8645HS до 5.0 ГГц с графикой AMD Radeon RDNA 3 (4 WG); TDP: 35-54 Вт
  • 6-ядерный AMD Ryzen Embedded 8640U до 4.9 ГГц с графикой AMD Radeon RDNA 3 (4 WG); TDP: 15-30 Вт
  • Акселератор ИИ (во всех версиях) – 16 TOPS XNDA NPU; примечание: общая производительность ИИ SoC достигает 39 TOPS
• Память – До 96 ГБ (2×48 ГБ) двухканальной DDR5 с/без ECC до 5600 МГц; примечание: доступность модулей 64 ГБ позволяет потенциально реализовать 128 ГБ ОЗУ.
• Накопители
  • Встроенный NVMe SSD PCIe Gen4 (опция вместо SATA)
  • 32 МБ SPI flash для AMI UEFI с резервированием CMOS
• Сеть – Контроллер Ethernet Intel I226 2.5 Гбит/с (TSN в Linux через опцию сборки)
• 2 стандартных разъема COM Express на 220 контактов
  • Накопители – 4x SATA 6 Гбит/с (через PCIe-to-SATA)
  • Дисплей
    • Цифровые интерфейсы DDI 1/2/3
    • Одноканальный/двухканальный LVDS 18/24 бит (через eDP-to-LVDS IC)
    • 4 линии eDP 1.4b (опция вместо LVDS)
    • 4 одновременных комбинации дисплеев DisplayPort/HDMI/LVDS/eDP
  • Аудио – Кодек на базовой плате Express-BASE6 R3.1 (поддержка ALC888)
  • Сеть – Интерфейс 2.5GbE
  • USB
    • 4x USB 3.X/2.0/1.1
    • 4x USB 2.0/1.1
  • Последовательные порты – 2x UART
  • Расширение
    • PCIe x8 Gen4 (линии 16-23)(1 x8, 2 x4)
    • 4x PCIe x1 Gen4 (Линии 0-3)
    • 4x PCIe x1 Gen4 (Линии 4-7)
    • Шина LPC (через ESPI-to-LPC мост)
    • SMBus (системный), I2C (пользовательский)
    • 4x GPIO и 4x GPI
• Контроллер платы SEMA – Мониторинг напряжения/тока, отладка последовательностей питания, управление режимами AT/ATX, логистическая и криминалистическая информация, управление панелями, универсальный I2C, watchdog-таймер, управление вентиляторами, отказоустойчивый BIOS (двойной BIOS опционально)
• Отладка – 30-контактный разъем для плоского кабеля с модулем DB30-x86: индикация POST-кодов BIOS, доступ к EC, прошивка SPI BIOS, тестовые точки питания, отладочные светодиоды
• Безопасность – TPM 2.0 (Infineon)
• Дополнительно – Поддержка Super I/O на базовой плате (стандартная поддержка W83627DHG-P)
• Питание
  • Стандартный ввод – ATX: 12В±5% / 5Vsb±5%; или AT: 12В±5%
  • Расширенный ввод – ATX: 8.5-20В / 5Vsb±5%; или AT: 8.5-20В
  • Управление – Соответствие ACPI 5.0, поддержка Smart Battery
• Габариты – 95 x 95 мм (PICMG COM.0 Rev 3.1 Type 6 Basic)
• Температурный диапазон – Рабочий: 0°C до 60°C; хранение: -20°C до 80°C

Поддерживаемые ОС: Windows 11 22H2, Ubuntu 22.04 LTS. В документации упомянуты Windows 11 IoT Enterprise LTSC 2024 64-bit и Yocto Linux 64-bit со ссылкой на мета-слои для оборудования ADLINK x86 . Компания также предоставляет базовую плату Express-BASE6 R3.1 (на фото), если у пользователя отсутствует совместимая базовая плата COM Express Type 6.

Доступно шесть вариантов охлаждения для модуля cExpress-R8:

• Теплораспределители
  • HTS-cR8-B с резьбовыми стойками для нижнего крепления
  • HTS-cR8-BT со сквозными стойками для верхнего крепления
• Пассивные радиаторы
  • THS-cR8-BL низкопрофильный с резьбовыми стойками для нижнего крепления
  • THS-cR8-BT низкопрофильный со сквозными стойками для верхнего крепления
  • THSH-cR8-B высокопрофильный с резьбовыми стойками для нижнего крепления
• Активный радиатор – THSF-cR8-B высокопрофильный с вентилятором и резьбовыми стойками для нижнего крепления

Блок-схемаЭто второй модуль COM Express Type 6 на базе AMD Ryzen Embedded 8000. Представленный ранее congatec Conga-TCR8 имеет схожие характеристики, включая те же четыре версии процессоров от Ryzen Embedded 8640U до 8845HS.

Информация о стоимости cExpress-R8 не раскрывается. Все данные на странице продукта предварительные и могут изменяться.
