При поиске на Aliexpress новых продуктов была обнаружена JC-ESP32P4-M3-DEV из магазина Maker Go AliExpress — очередная плата разработки на ESP32-P4 с характеристиками, аналогичными ESP32-P4-Function-EV-Board или Wireless Tag WT99P4C5-S1 . Её особенность — использование модуля GUITION JC-ESP32P4-M3-C6, объединяющего ESP32-P4 и ESP32-C6 в одном корпусе, в отличие от решений с раздельными чипами.

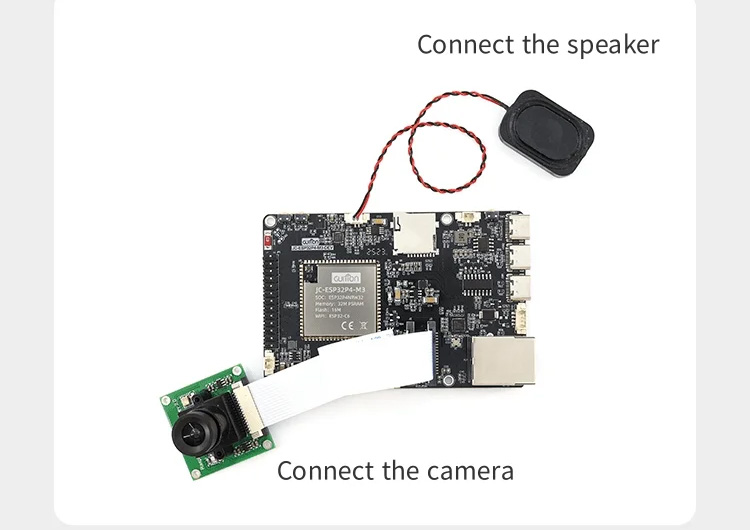

Оснащение включает: 32 МБ PSRAM и 16 МБ флеш-памяти в модуле GUITION, слот microSD, встроенный микрофон, выход на динамик через аудиокодек ES8311 и усилитель. Плата также имеет порт Ethernet 10/100 Мбит/с (RJ45), клеммник RS-485, GPIO-разъём и расширительные коннекторы для ESP32-P4/ESP32-C6. Дополнительно — три USB-порта (два Type-C, один Type-A) для питания/отладки, кнопки и светодиоды.

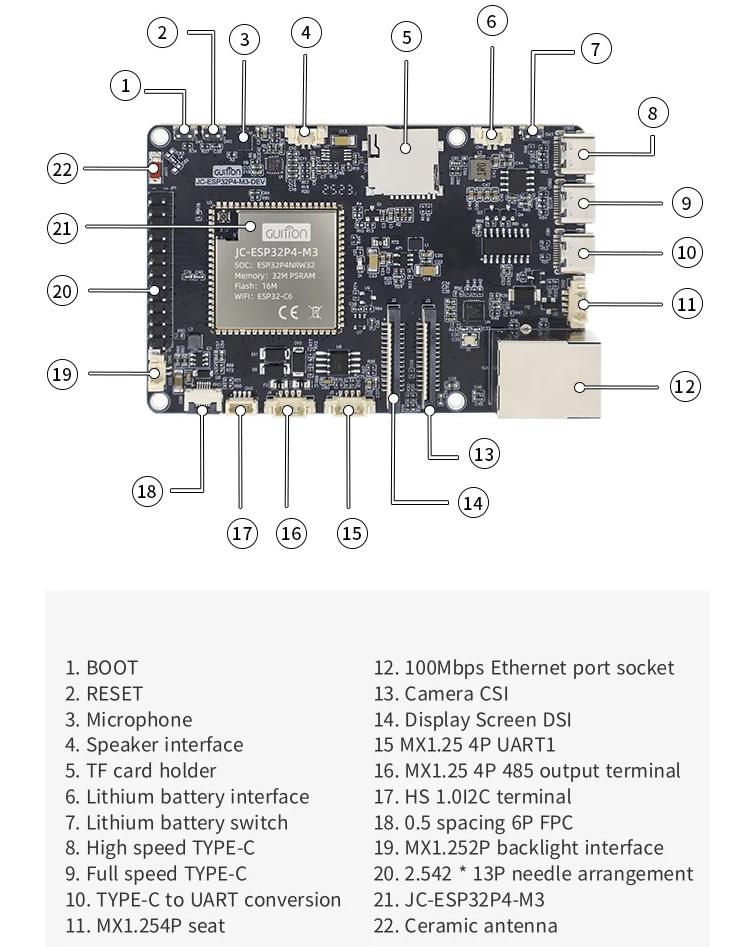

Спецификации платы разработки JC-ESP32P4-M3-DEV:
- Базовый модуль – GUITION JC-ESP32P4-M3-C6
- Основной SoC – Espressif Systems ESP32-P4
- ЦП
- Двухъядерный 32-бит RISC-V HP (высокопроизводительный) до 400 МГц с расширением AI-инструкций и FPU одинарной точности
- Одноядерный RISC-V LP (энергоэффективный) МК до 40 МГц с 8 КБ TCM RAM с нулевой задержкой
- Память
- 768 КБ HP L2MEM (для ЦП), 32 КБ LP SRAM, 8 КБ TCM (для МК LP)
- 32 МБ PSRAM
- ПЗУ – 128 КБ HP ROM, 16 КБ LP ROM
- ГП – 2D ускоритель PPA
- ВП – поддержка кодеков H.264/JPEG
- ЦП
- Беспроводной SoC – ESP32-C6 с WiFi 6, Bluetooth 5, 802.15.4 (Zigbee/Thread)
- Накопитель – 16 МБ NOR flash
- Антенна – IPEX-разъём (дополнительно керамическая антенна на плате)
- Габариты – 27 × 27 × 3.4 мм
- Температура – -20°C ~ +70°C
- Основной SoC – Espressif Systems ESP32-P4
- Накопитель – Слот microSD
- Дисплей – 2-lane MIPI-DSI, интерфейс подсветки, 6-пиновый FPC для сенсорного экрана
- Камера – 2-lane MIPI-CSI
- Аудио
- Вход микрофона
- Выход на динамик
- Сети
- Порт Ethernet 10/100 Мбит/с RJ45
- Керамическая антенна
- USB – 3 порта Type-C
- USB 2.0 OTG High Speed
- Full Speed
- USB-C для UART/отладки
- Интерфейсы – 4-пиновый UART, 4-пиновый RS485
- Расширение

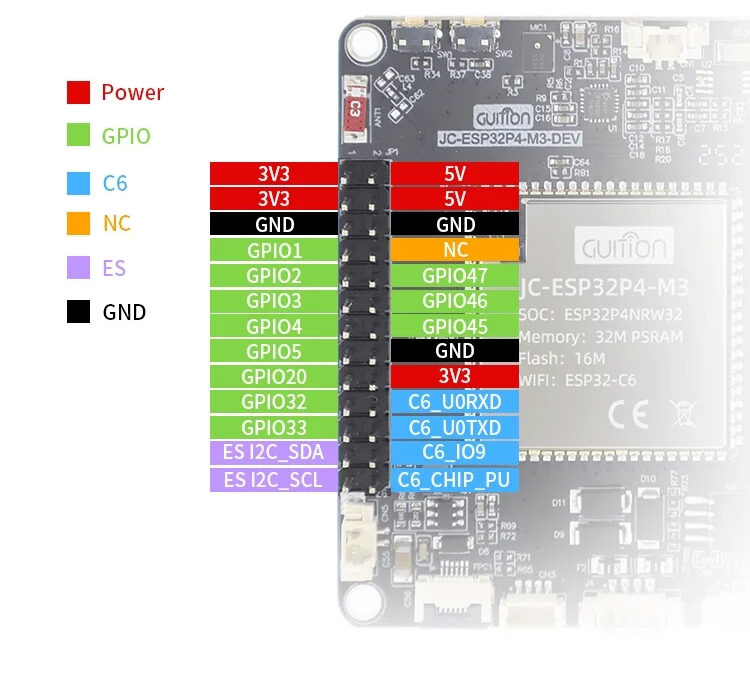

- 26-пиновый GPIO (шаг 2.54 мм) с I2C, SPI, PWM, ADC, RMT, MCPWM, TWAI, LEDC
- I2C-коннектор
- «MX1.254P seat» (предположительно кастомный I/O)
- Отладка – USB-C через USB-UART преобразователь
- Безопасность
- Аппаратный модуль управления ключами
- Движок цифровой подписи
- Прочее
- Выключатель питания
- Кнопки BOOT и EN
- Индикатор питания
- Питание
- Интерфейс литиевого АКБ + переключатель
- Контакты 3.3В/5В
- Габариты – 92 × 62 мм
Уникальность платы — размещение ESP32-P4 и ESP32-C6 в едином модуле GUITION JC-ESP32P4-M3-C6. Примечательно, что ESP32-P4-Module-DEV-KIT использует аналогичный модуль с ESP32-C6. Однако, как сообщает Waveshare, существуют проблемы с поддержкой PlatformIO для ESP32-P4 из-за требований к совместимости с Arduino-esp32 SDK V3.1x. MicroPython выполняет базовые команды, но полная поддержка периферии находится в разработке.
Информация из листинга AliExpress ограничена. Установлен производитель — Shenzhen Jingcai Intelligent Co., Ltd., на сайте которой представлены плата разработки и модуль . Доступна ссылка на Baidu с документацией (6 стр.), схемами, руководствами и примерами кода для Arduino IDE/ESP IDF.
Плата JC-ESP32P4-M3-DEV доступна за $14 в Maker Go AliExpress и официальном магазине GUITION (во втором случае цена выше из-за ограниченной доставки). Модуль JC-ESP32P4-M3-C6 продаётся по ~$6 за штуку без учёта доставки.
