ADLINK SBC35-MTL – одноплатник форм-фактора 3.5″ на базе Intel Core Ultra с поддержкой до 96 ГБ DDR5 и расширением ввода-вывода SBC-FM

ADLINK SBC35-MTL Одноплатник форм-фактора 3.5″ для высокопроизводительных AI-приложений на периферийных устройствах построен на базе SoC Intel Core Ultra (Meteor Lake) с интегрированным NPU AI Boost и предназначен для выполнения AI-приложений реального времени в компактном исполнении.

Плата поддерживает до 96 ГБ памяти DDR5, вывод изображения в 4К на четыре дисплея (HDMI, DP, eDP, USB-C), два порта 2.5GbE и MIPI-CSI для AI-камер. Варианты хранения данных включают SATA и NVMe через M.2, с расширением через M.2 B-Key и E-Key. Также присутствует разъем SBC-FM от ADLINK для дополнительных опций ввода-вывода. Другие особенности: TPM 2.0, ввод-вывод USB/последовательных интерфейсов, широкий диапазон входного напряжения 12–24 В и компактный бесвентиляторный дизайн с рабочим диапазоном от 0°C до 60°C.

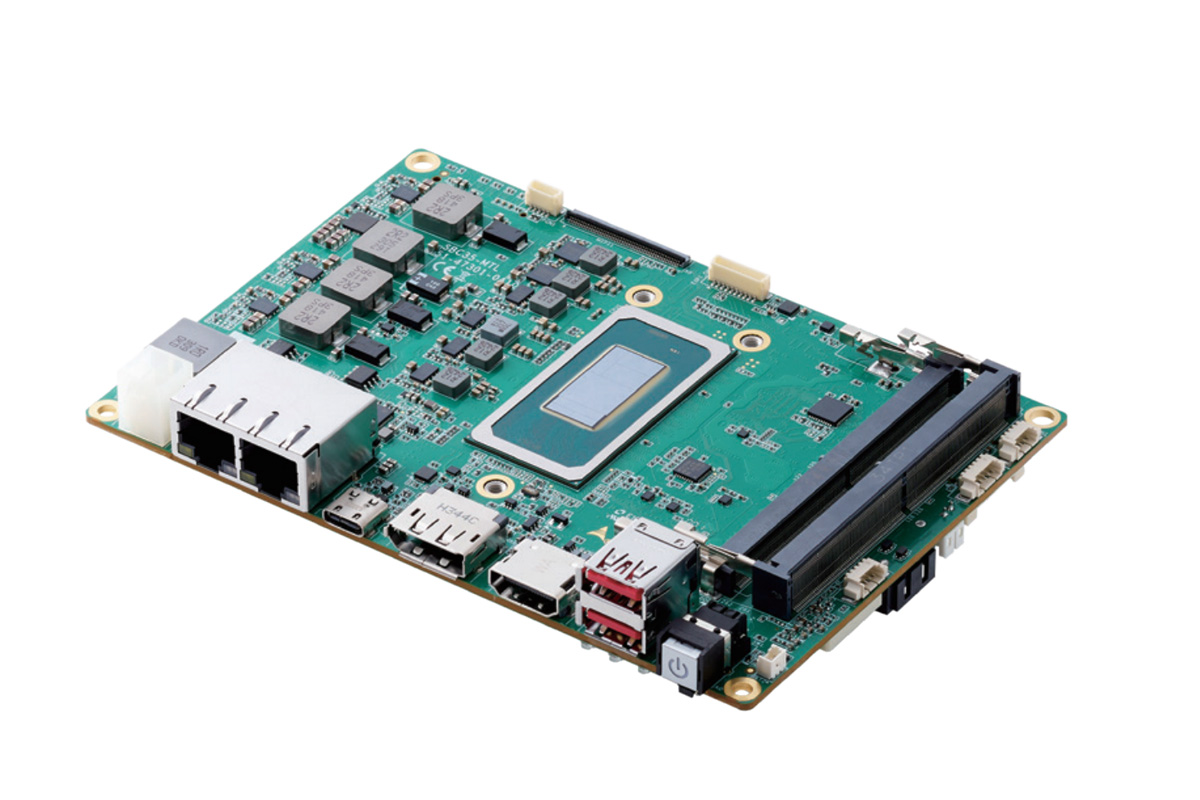

ADLINK SBC35-MTL 3.5-inch Intel Core Ultra SBC

Характеристики ADLINK SBC35-MTL:

  • Meteor Lake SoC – Intel Core Ultra с опциями TDP 15 Вт (MTL-U) или 28 Вт (MTL-H)
    • 15 Вт (MTL-U)
      • Процессор Intel Core Ultra 5 125U 12-ядерный (2P+8E+2LPE) @ 1.3 / 4.3 ГГц с кэшем 12 МБ, графика Intel 4Xe LPG @ 1.85 ГГц, NPU Intel AI Boost; TDP: 15 Вт
      • Процессор Intel Core Ultra 7 165U 12-ядерный (2P+8E+2LPE) @ 1.2 / 1.7 / 4.9 ГГц (Turbo) с кэшем 12 МБ, графика Intel Arc 4x Xe-cores @ 2.0 ГГц, NPU Intel AI Boost; TDP: 15 Вт
    • 28 Вт (MTL-H)
      • Процессор Intel Core Ultra 5 125H 14-ядерный (4P+8E+2LPE) @ до 4.9 / 3.6 / 2.5 ГГц с кэшем 18 МБ, графика Intel Arc 7x Xe-Cores @ 2.2 ГГц, NPU Intel AI Boost; TDP: 28 Вт
      • Процессор Intel Core Ultra 7 155U 12-ядерный (2P+8E+2LPE) @ 1.7 / 4.8 ГГц с кэшем 12 МБ, графика Intel 4Xe LPG @ 1.95 ГГц, NPU Intel AI Boost; TDP: 15 Вт
  • Системная память – До 96 ГБ DDR5 5600 МГц через 2 слота SO-DIMM (non-ECC)
  • Накопители
    • Порт SATA 3.0 с питанием 5V SATA
    • NVMe или SATA SSD через сокеты M.2 M-Key (см. раздел “Расширение”)
  • Дисплей
    • HDMI 2.0b до 4096×2160 @ 60 Гц
    • DP 1.4 до 4096×2160 @ 60 Гц
    • USB Type-C DP 1.4 до 4096×2160 @ 60 Гц
    • 1x eDP (LVDS через драйверную плату),
    • Поддержка до 4 независимых дисплеев
  • Камера – Интерфейсы MIPI (CSI-2 x4 x2) (согласно блок-схеме)
  • Аудио – Линейный вход, линейный выход, микрофонный вход через 30-контактный разъем (Realtek ALC888S)
  • Сетевое подключение
    • 2 порта 2.5GbE RJ45 через контроллер Intel I226-V
    • Опциональные WiFi и Bluetooth через сокет M.2 E-Key
    • Опциональная сотовая связь 4G/5G через сокет M.2 B-Key и встроенный слот для SIM-карты (см. раздел “Расширение”)
  • USB
    • 2 порта USB 3.2 Gen 2×1 (10 Гбит/с)
    • 1 порт USB Type-C (USB 3.2, DP, 5V/3A PD)
    • 2 порта USB 2.0 через внутренний 30-контактный разъем
    • 1 порт USB 2.0 через внутренние разъемы
  • Последовательные интерфейсы – 2xRS-232/422/485 через внутренний разъем (Wafer для COM1,2)
  • Расширение
    • Сокет M.2 M-Key 2280 (PCIe 4.0 x4 / SATA III, поддержка NVMe)
    • Сокет M.2 B-Key 3042/3052 (USB3.0/2.0, PCIe + Nano SIM для модуля 4G LTE/5G
    • Сокет M.2 E-Key 2230 (USB 2.0/PCIe 4.0 x1) с поддержкой (WiFi/Bluetooth)
    • Разъем SBC-FM (через FPC) с PCIe x4, PCIe x1, USB 3.0/2.0, eSPI
    • 8-битный разъем GPIO
    • Разъем I2C (Co-lay SMBus)
  • Безопасность – TPM 2.0 (опционально)
  • Отладка – Отладочный порт eSPI
  • Прочее
    • Таймер watchdog
    • Система пробуждения RTC
    • Разъем системного вентилятора
    • UEFI BIOS
    • Внешний разъем питания для платы SBC-FM
    • Кнопка включения/выключения
  • Питание – Входное напряжение 12–24 В (комбинированный 2×2 разъем + DC jack)
  • Габариты – 146.0 × 102.0 мм (форм-фактор 3.5″)
  • Температура и влажность
    • Рабочая температура: 0°C ~ 60°C
    • Температура хранения: -40°C ~ 85°C
  • Сертификация – CE/FCC Class A
  • ESD – Контакт +/- 8 кВ, Воздух +/- 12 кВ

ADLINK SBC35-MTL rear panel

3.5-inch SBC block diagram with Intel Core Ultra 5 7 Meteor Lake CPU
Блок-схема

Обратите внимание: компания не указывает точные модели используемых SoC, а упомянутые в разделе характеристик варианты являются предположением на основе заявленных TDP (MTL-U, 15 Вт / MTL-H, 28 Вт). Кроме того, блок-схема и обзор аппаратной части показывают наличие разъема MIPI-CSI для камеры, но он не выглядит как стандартный сокет, и, вероятно, потребуется переходная плата или несущий модуль от ADLINK.

Как и другие платы SBC35 форм-фактора 3.5″ от ADLINK, модель SBC35-MTL оснащена разъемом SBC-FM для модулей расширения ввода-вывода . Такие модули подключаются к материнской плате через FPC-кабель, и ADLINK предлагает модули с четырьмя портами USB 2.0, пятью последовательными портами RS-232 или восемью изолированными линиями DIO для различных применений.

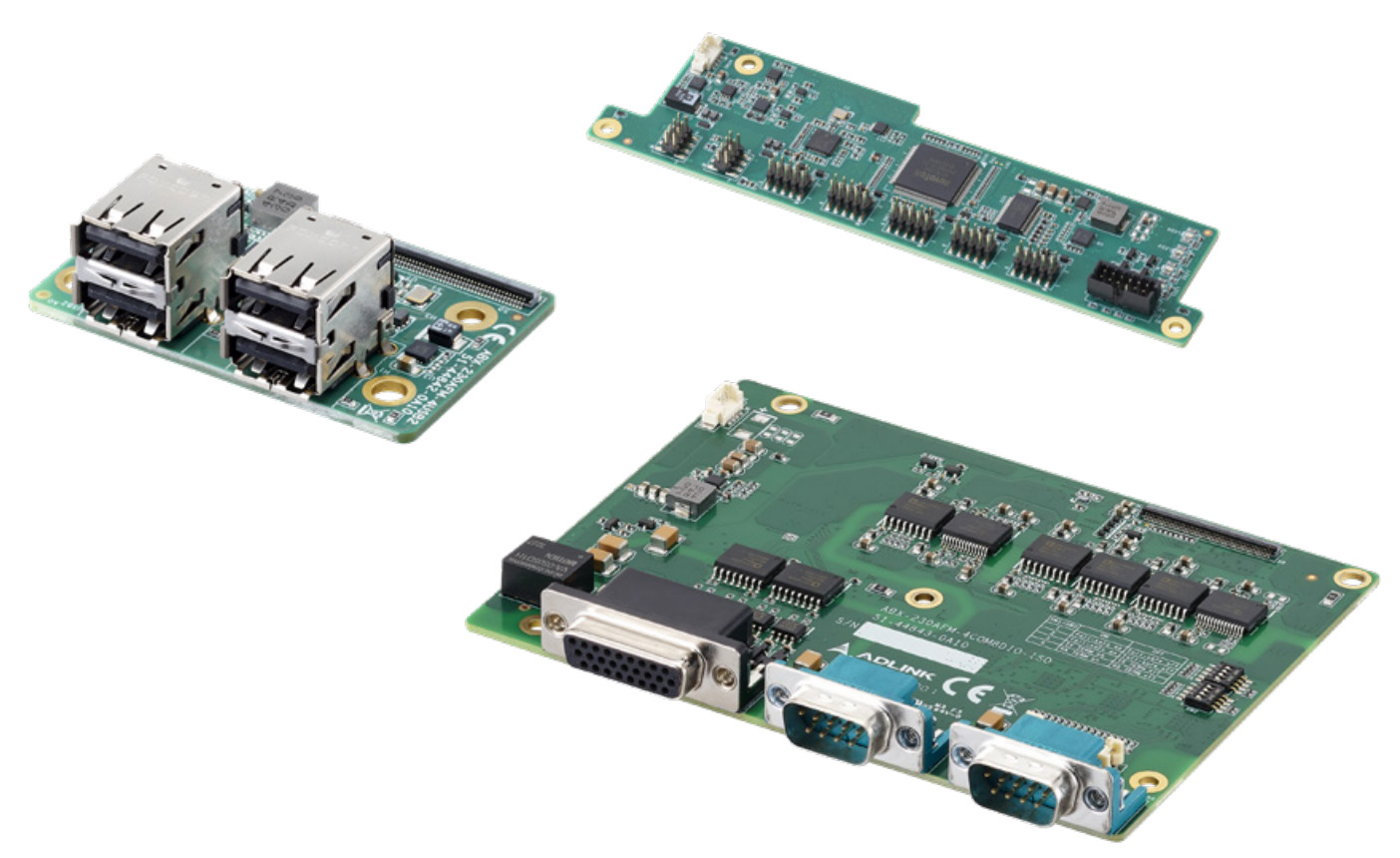

ADLINK SBC FM Modules

Модули ADLINK SBC-FMADLINK обеспечивает поддержку Windows 10 и 11 IoT Enterprise LTSC 24H2, а также Ubuntu 22.04 LTS, хотя поддержка Linux предоставляется на проектной основе. Ранее мы писали о других одноплатниках форм-фактора 3.5″ на базе Intel Core Ultra, включая F35-MTU1 от Jetway , iBASE IB962 и AAEON GENE-MTH6 , поэтому ADLINK — не первая компания, выпустившая подобное оборудование.

Примечательно, что ADLINK также представила одноплатник SBC35-ASL форм-фактора 3.5″ с промышленным процессором Amston Lake. Однако это фактически та же плата, что и ADLINK SBC35-ALN форм-фактора 3.5″ на базе Intel N97 , поэтому отдельная публикация не выходила — изменился только процессор.

На момент публикации компания не указывает ценовые детали для SBC35-MTL и SBC35-ASL на своем сайте. Вместо этого можно напрямую связаться с ADLINK через опцию “Request Quote” или раздел “Where to Buy” на странице продукта. Дополнительная информация может быть доступна в пресс-релизе .

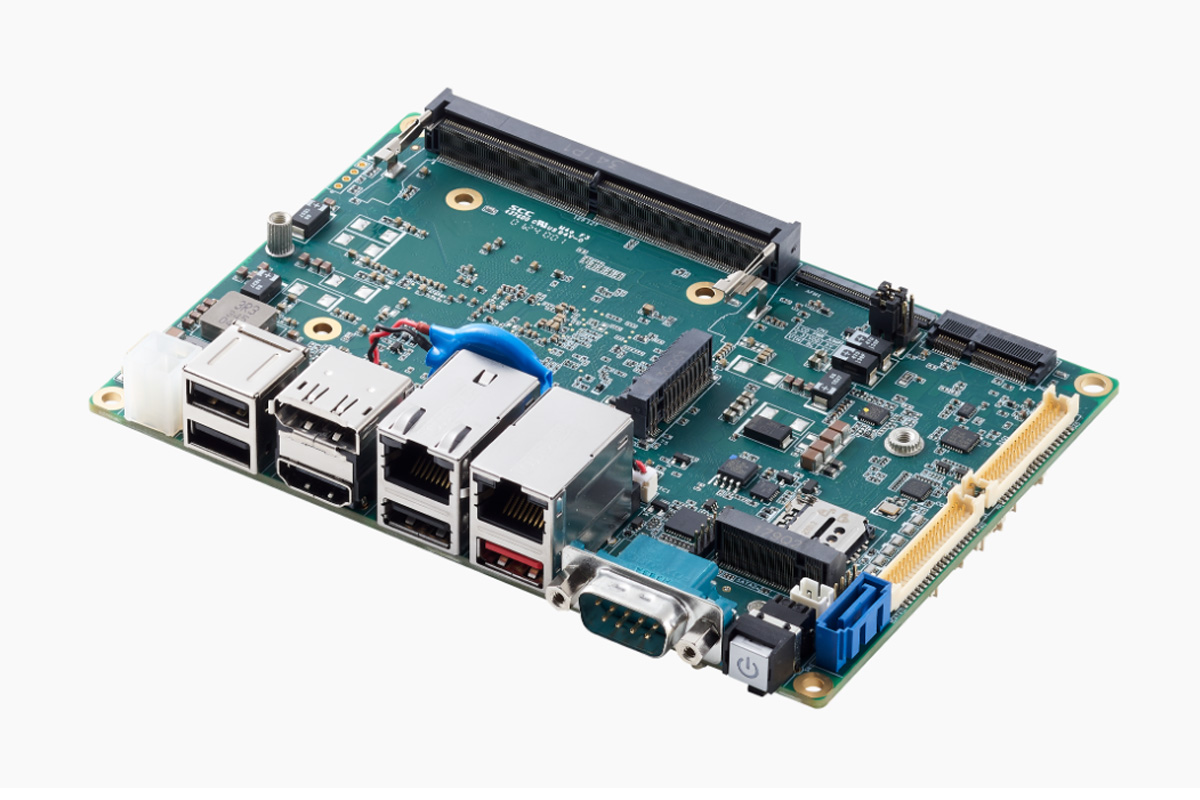

ADLINK SBC35-ASL 3.5 Inch SBC
ADLINK SBC35-ASL 3.5 Inch SBC

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
