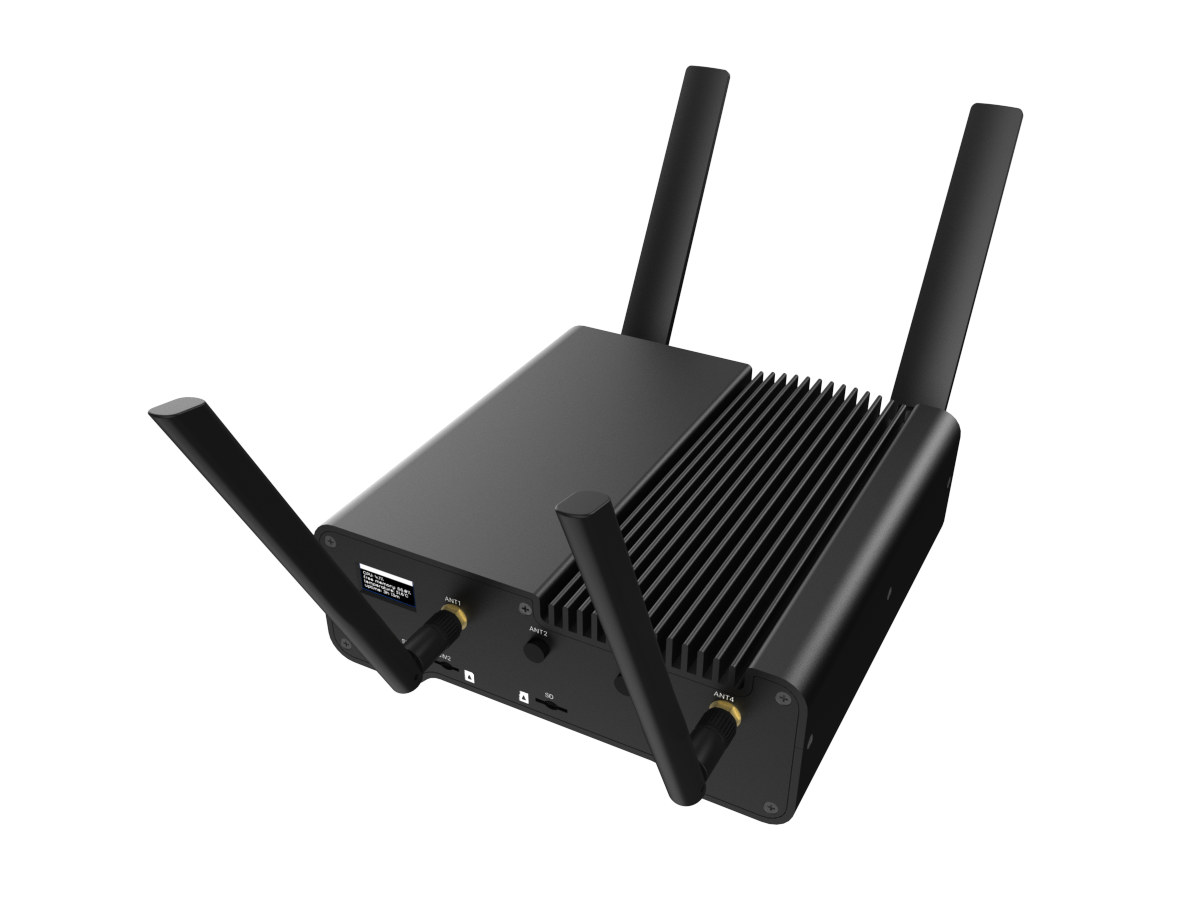

WisGate Connect для MIOTY — это гибридный IoT-шлюз промышленного класса с поддержкой протоколов MIOTY и LoRaWAN. Созданный на основе несущей платы RAK7391 для Raspberry Pi CM4, он предназначен для IoT-приложений на больших расстояниях, включая интеллектуальное уличное освещение, управление отходами, мониторинг окружающей среды и управление транспортными потоками.
В дополнение к поддержке двух протоколов (MIOTY и LoRaWAN) он оснащен портами USB 2.0, USB 3.0 и USB-C для прошивки, выходом HDMI и разъемом UART для отладки. Варианты обратного соединения включают Wi-Fi, Ethernet или дополнительный модуль 4G LTE. Шлюз может питаться двумя способами: через широкополосный разъем постоянного тока или клеммную колодку или дополнительный PoE+.
Впервые мы написали о стандарте MIOTY еще в апреле 2020 года. После этого, в сентябре 2021 года, мы увидели, как Silicon Labs представила EFR32FG23 (FG23) и EFR32ZG23 (ZG23) SoC с поддержкой MIOTY, но прошло уже некоторое время с тех пор, как мы последний раз освещали продукты, созданные на основе этого стандарта.
Технические характеристики WisGate Connect для MIOTY:
- SoM – Raspberry Pi Compute Module 4 (CM4) со встроенным Wi-Fi, оперативной памятью до 4 ГБ, флэш-памятью eMMC объемом 32 ГБ
- Хранилище
- Разъем для карты MicroSD
- Внутренний слот M.2 B-Key для хранения данных
- Дисплей – 1х порт HDMI 2.0
- Сетевые и беспроводные технологии
- Поддержка двух LPWAN
- Поддержка протокола MIOTY (только диапазон 868 МГц)
- Дополнительный 8-канальный концентратор LoRaWAN (RAK5146, на базе SX1303)
- Порт 2.5GbE RJ45
- Порт Gigabit Ethernet RJ45 с дополнительной поддержкой PoE+
- Wi-Fi и опциональный транзитный канал 4G LTE
- 3х слота для SIM-карт
- Внешние разъемы SMA для антенн LoRa, MiOTY, Wi-Fi, LTE
- Поддержка двух LPWAN
- USB – 1x USB 2.0 + 2x USB 3.0 порта
- Расширение – 3х слота Mini PCIe и M.2 для дополнительных модулей и накопителей
- Разное
- Функция «Dying Gasp» для оповещений о потере питания
- Поддержка WisBlock
- Поддержка Raspberry Pi HAT
- Батарея часов реального времени CR2032
- Разъем UART
- Кнопка режима вспышки
- Светодиоды D4, D3, D2, D1 неизвестного назначения
- Источник питания
- 9–28 В постоянного тока через разъем типа «бочка» или клемму Phoenix
- Опционально PoE+
- Размеры
- Шлюз – Не упомянуто
- Несущая плата – 170 x 170 мм (форм-фактор mini-ITX)
- Диапазон температур – не указано

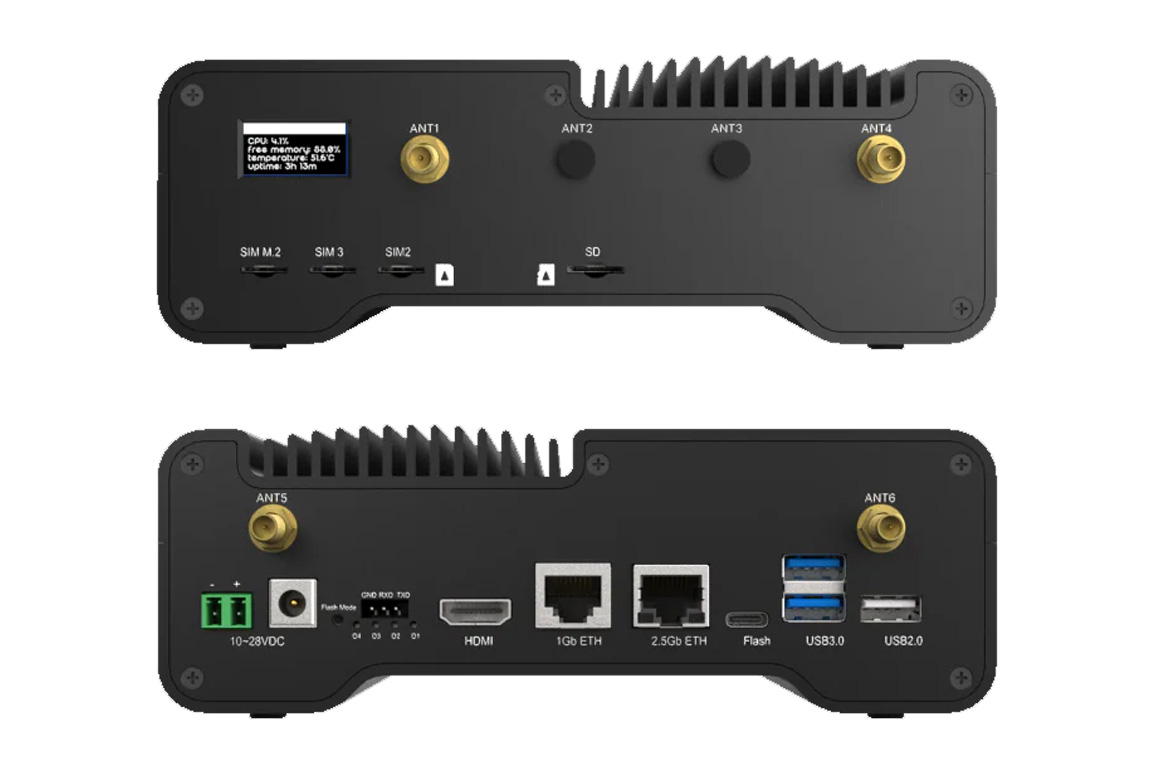

WisGate Connect для mioty – Гибрид mioty и шлюза LoRaWAN, передняя и задняя стороны
Шлюз поставляется с предварительно прошитым RAKPiOS, пользовательским дистрибутивом Linux на основе Raspberry Pi OS. RAKPiOS включает в себя все необходимые драйверы и вспомогательные скрипты для связи с модулями, такими как Miro EdgeCard Mioty, Wi-Fi HaLow HAT и адаптер Intel AX210 Wi-Fi 6E. Более подробную информацию можно найти в руководстве по началу работы, предоставленном RAK. Система использует «rakpios-cli» для быстрой настройки сети и развертывания сервисов на основе Docker. Для Mioty существуют специальные скрипты настройки для функциональности plug-and-play с интерфейсом базовой станции. Wi-Fi и LTE легко работают с предварительно включенной поддержкой ядра и инструментами настройки.

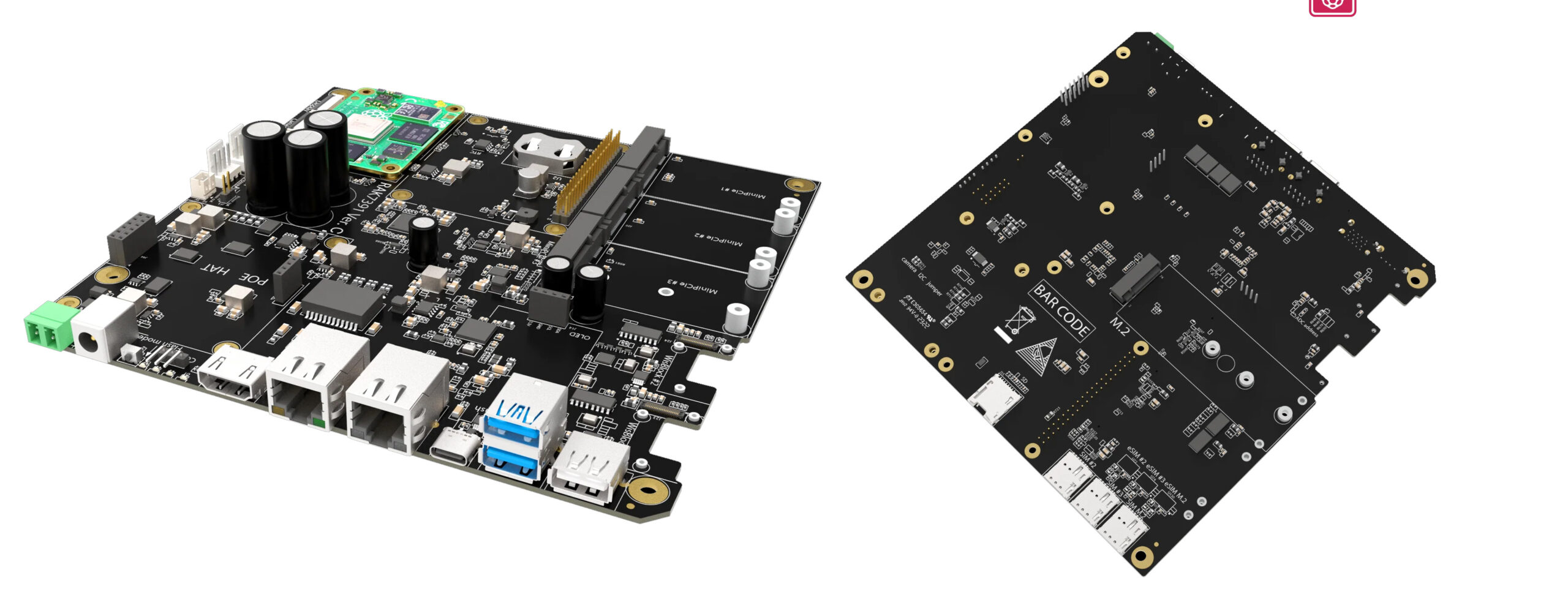

Плата-носитель RAK7391 для шлюза MIOTY и LoRaWAN – сверху (слева) и снизу (справа)
Насколько мы понимаем, этот промышленный гибридный шлюз MIOTY и LoRaWAN построен на основе платы-носителя RAK7391 Mini-ITX для CM4 , которая оснащена тремя слотами mPCIe, одним разъемом M.2 B-Key, HDMI 2.0, портом Gigabit Ethernet с дополнительным PoE+ и портом 2,5GbE. Кроме того, он имеет порты USB 2.0, USB 3.0, Type-C с двумя разъемами CSI и одним разъемом DSI, RTC с резервным питанием от батареи, управление вентилятором и различную поддержку ввода-вывода через WisBlock. Это точно такое же оборудование, которое использовалось в WisGate Connect, представленном в 2022 году, за исключением дополнительного модуля MIOTY.

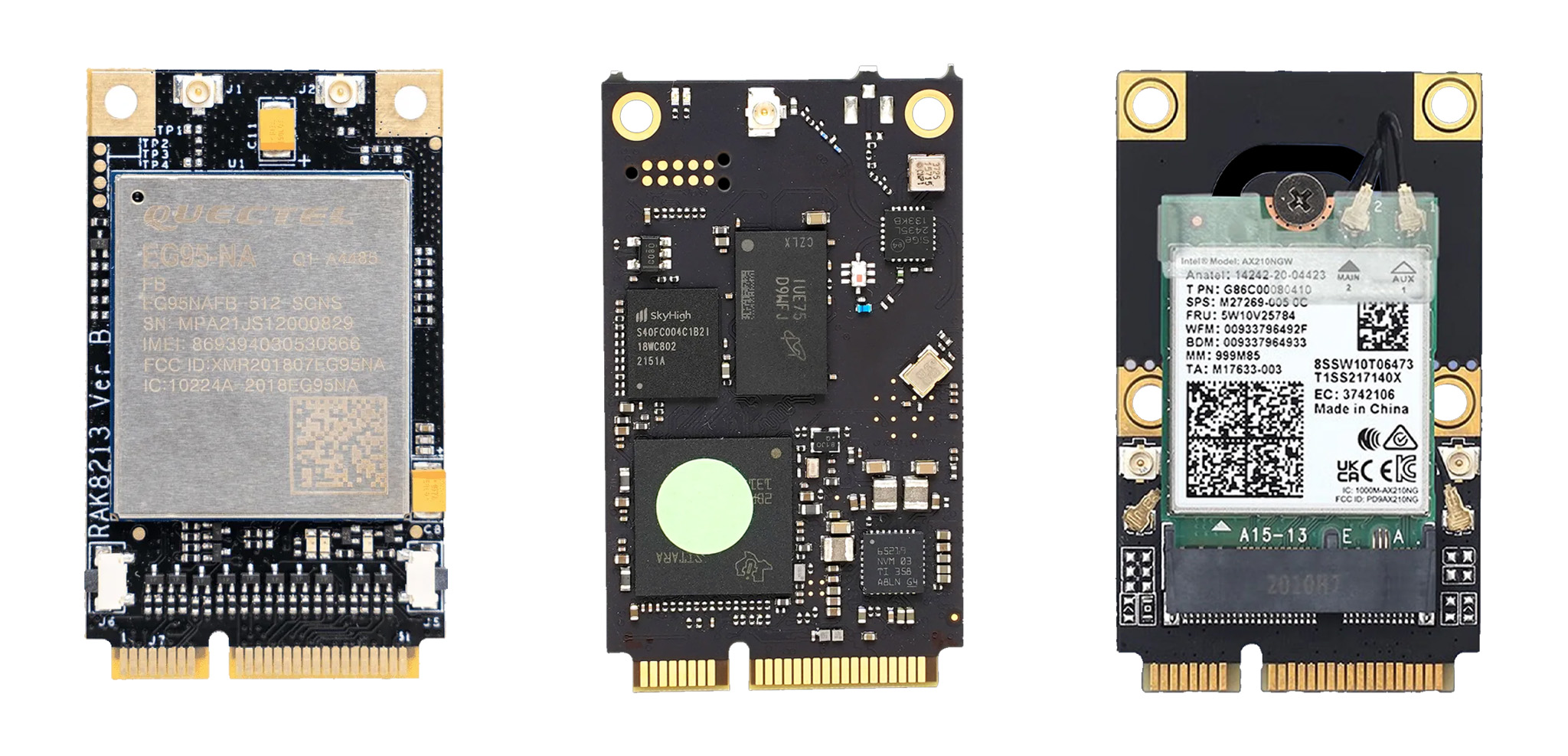

Модуль RAK8213 EG95-NA LTE (слева), Miro EdgeCard Mioty 868 МГц (в центре), модуль WiFi 6 (справа)
Вы можете купить WisGate Connect для MIOTY напрямую в магазине компании за 679$ или 549$ без модулей LoRaWAN и LTE. Кроме того, он также продается на AliExpress по тем же ценам. Устройство поставляется с адаптером питания, разъемом Phoenix и антеннами для LTE и LoRa (если выбраны). Также есть дополнительные опции, такие как комплект модуля PoE, инжектор PoE 1000M и твердотельные накопители NVMe (128 ГБ или 512 ГБ).
