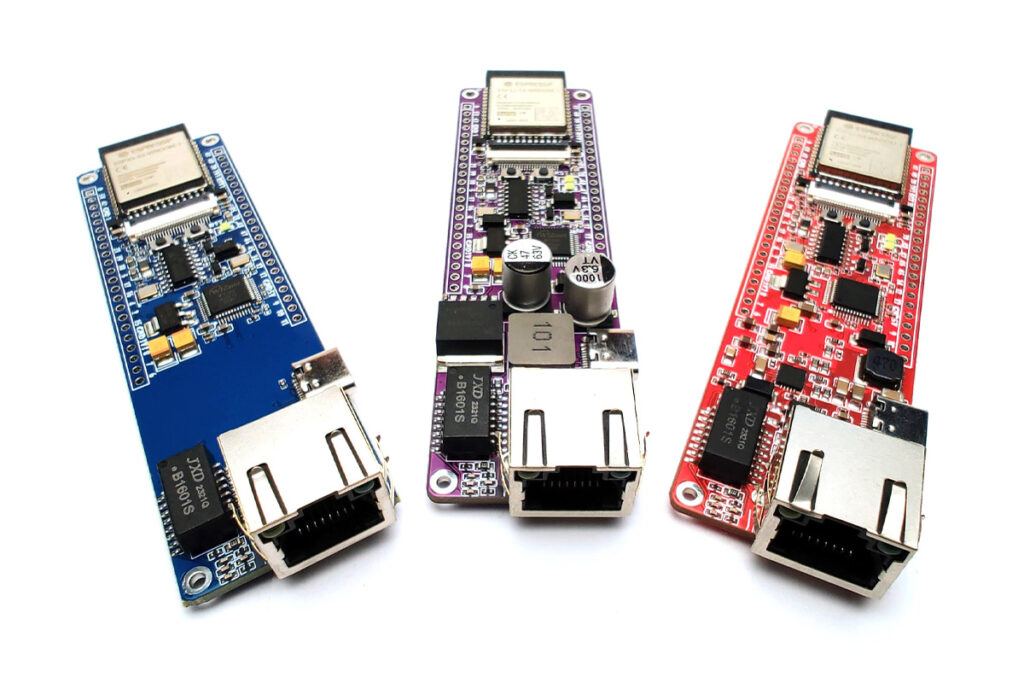

ESP32 -Stick-PoE-A-Cam(N16R8) — это плата разработки ESP32-S3 с открытым исходным кодом, Ethernet, камерой и активной поддержкой PoE, разработанная для приложений машинного обучения. По сравнению с аналогичными платами, такими как M5Stack M5PoECAM-W V1.1 и Waveshare ESP32-S3-ETH, эта плата имеет 17 используемых GPIO, активный PoE (IEEE 802.3af) с поставляемой мощностью 700 мА, встроенный USB-UART и совместимость по выводам на платах Stick-Cam.
Этот модуль, построенный на основе ESP32-S3 SoC, поддерживает камеры OV2640 и OV5640 и интегрирует контроллер Ethernet W5500 и чип PoE Si3404-A для питания и подключения. Плата имеет в общей сложности 36 GPIO, из которых 17х свободны при использовании Ethernet и камеры. Приложения включают удаленное наблюдение, автоматизацию умного дома, обработку ИИ на периферии и другие приложения IoT.
Технические характеристики ESP32-Stick-PoE-A-Cam(N16R8):
- Беспроводной модуль ESP32-S3R8
- MCU – двухъядерный микропроцессор LX7 ESP32-S3 с тактовой частотой до 240 МГц с векторным расширением для машинного обучения
- Память – 8 МБ PSRAM
- Хранилище – 16 МБ SPI флэш-памяти
- Возможности подключения – WiFi 4 и Bluetooth 5 с LE/Mesh
- Антенна на печатной плате
- Интерфейс камеры – разъем FPC, совместимый с модулями камеры OV2640 2 МП или OV5640 5 МП
- Подключение к сети
- 802.11 b/g/n WiFi 4 до 150 Мбит/с и Bluetooth 5 через ESP32-S3 SoC
- 10/100M Ethernet через встроенный чип Ethernet W5500 с активной поддержкой PoE через чип Si3404-A (совместимый с IEEE 802.3af)
- USB – порт USB Type-C для питания и программирования
- Вводы/выводы – всего 36x GPIO, 17x доступны при использовании Ethernet и камеры
- Разное
- Кнопка загрузки и сброса
- Пользовательский светодиод на GPIO2
- Источник питания
- USB Type-C
- Активный PoE через RJ45 (5 В, 700 мА через Si3404-A)
- Внешний источник 3,3 В – 5 В
- Размеры – Не указаны

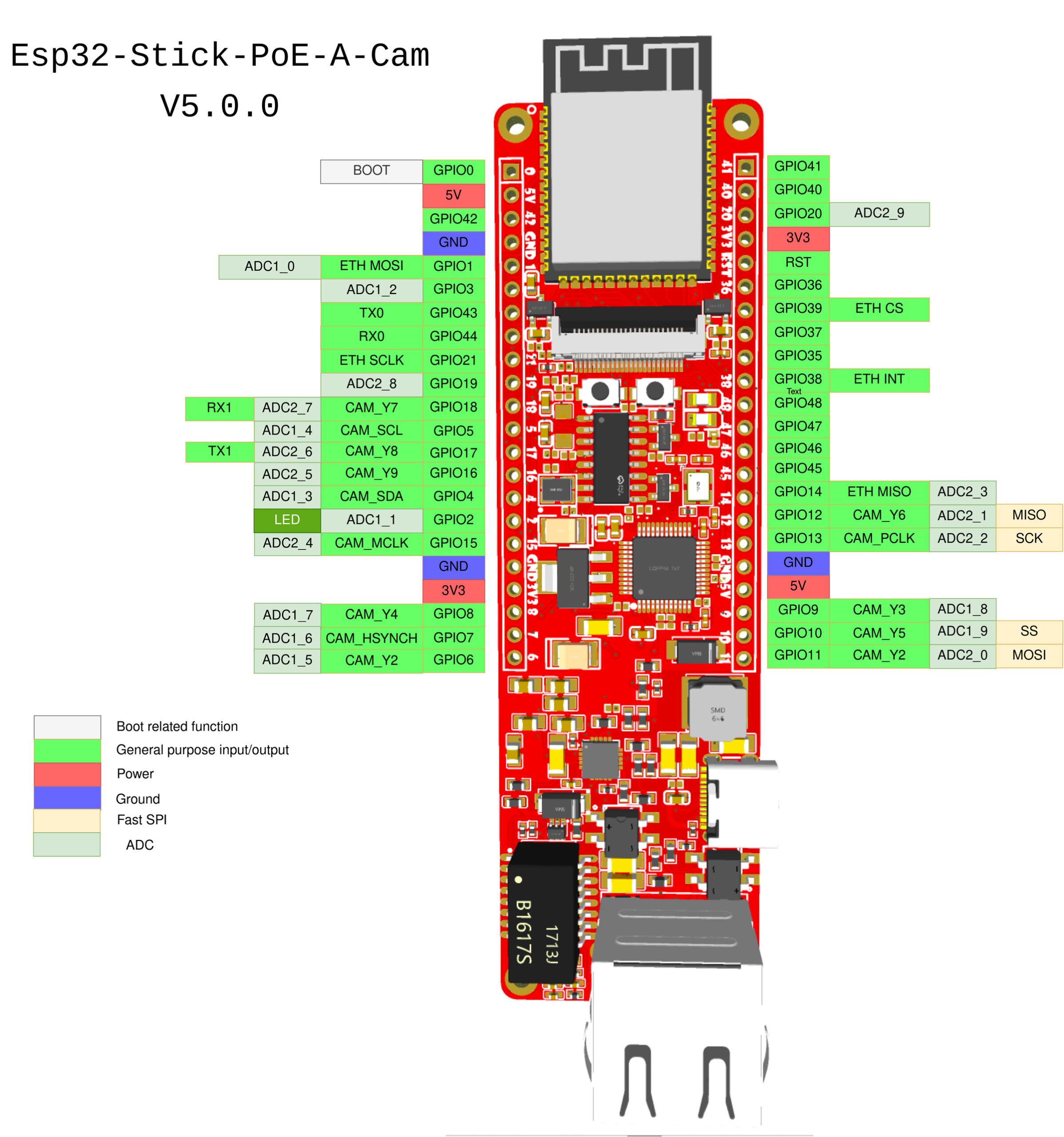

Распиновка платы Esp32-Stick-PoE-A-Cam(N16R8)
Поскольку плата использует ESP32, ее можно программировать с помощью Arduino IDE, PlatformIO или ESP-IDF. Prokyber также включает в себя базовый пример PlatformIO камера+ethernet, а также руководства по машинному обучению, доступные на GitHub.
Prokyber упоминает, что плата совместима по контактам с другими платами ESP32-Stick-Cam, но неясно, с какими именно, поэтому можно с уверенностью предположить, что они говорят о платах, разработанных ими в той же серии, а не от других производителей. В качестве примечания, она имеет функции и форм-фактор, похожие на плату AI-On-The-Edge-Cam, которую мы рассмотрели на днях, и которая специально разработана для считывания показаний счетчиков с помощью светодиодов RGB, работающих как вспышка.
Плата ESP32-Stick-PoE-A-Cam(N16R8) доступна на Tindie за 27.00$. Схема этой платы также доступна на той же странице, но мы не так и не разобрались, почему она называется «datasheet».
