Плата разработки ESP32-S3 интегрирует радиоприемник SI4732 AM/FM

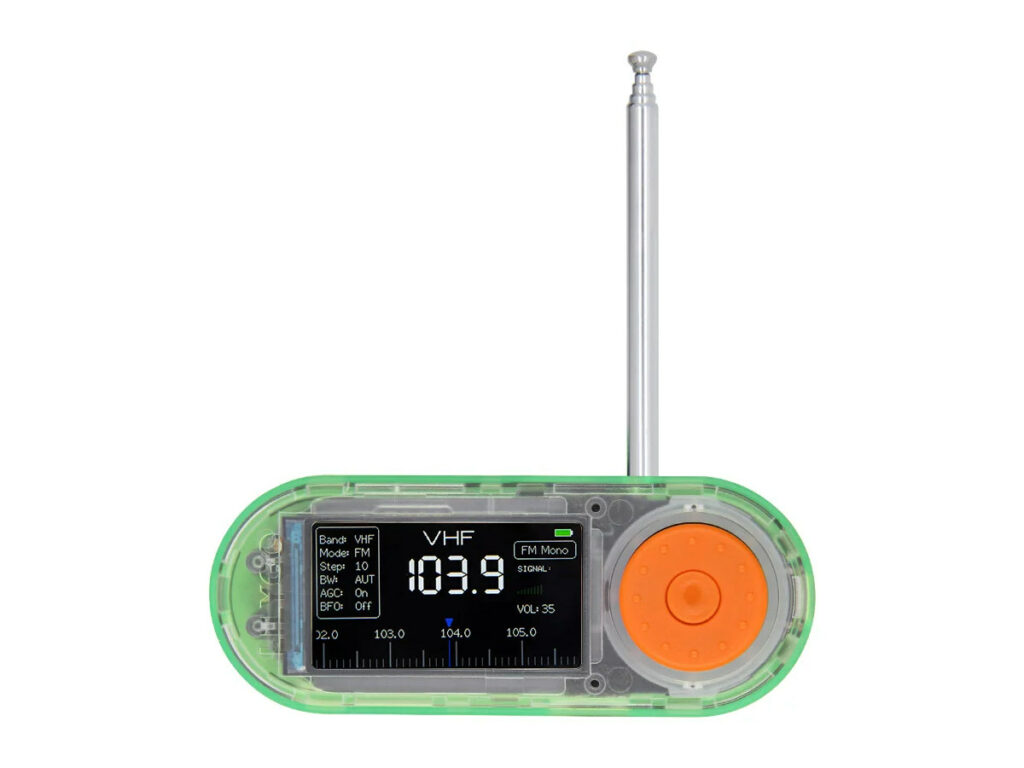

LILYGO T-Embed SI4732 — это плата разработки ESP32-S3 с AM/FM-радио, TFT-дисплеем, поворотным энкодером, встроенным микрофоном и слотом для карты microSD, питаемая через порт USB-C или от LiPo-батареи.

Как следует из названия, он основан на более раннем контроллере WiFi и BLE LILYGO T-Embed с питанием от батареи, дисплеем и поворотным энкодером, но также оснащен радиоприемником Skyworks SI4732 AM/FM/SW/LW.

Технические характеристики LILYGO T-Embed SI4732:

Беспроводной модуль – модуль ESP32-S3-WROOM-1
- SoC – ESP32-S3
  - CPU – двухъядерный процессор Xtensa LX7 @ 240 МГц с векторным расширением для AI/ML
  - Память – 512 КБ SRAM, 8 МБ PSRAM
  - Хранилище – 16 МБ флэш-памяти
  - Беспроводная связь – 2,4 ГГц WiFi 4 и Bluetooth 5.0 LE
- Антенна на печатной плате
Хранилище – слот для карты MicroSD
Дисплей – 1,9-дюймовый цветной IPS TFT LCD с разрешением 320 x 170 (драйвер ST7789V SPI)
Аудио – 2х микрофона, 8 Ом @ 1 Вт динамик
Радио – микросхема цифрового радиоприемника Skyworth SI4732-A10 (I2C + Audio) с поддержкой
- Диапазон FM – 64 – 108 МГц (по всему миру)
- Диапазон AM – 520 – 1710 кГц (по всему миру)
- Диапазон КВ – 2,3 – 26,1 МГц
- Диапазон ДВ – 153 – 279 кГц
- Антенна – Телескопическая антенна от 101 до 310 мм
Поворотный энкодер с ключом
- 24 фиксатора
- 12 импульсов/360°
- Кольцевая RGB-подсветка (7 светодиодов)
Расширение – разъем Grove, незадействованный 8-контактный разъем GPIO (внутренний)
Разное – Кнопка сброса
Источник питания
- 5 В через порт USB-C
- 2-контактный разъем для LiPo-аккумулятора; схема защиты от заряда и разряда аккумулятора
Размеры – 98 x 39 x 39 мм (корпус)

Схема распиновки

Плата T-Embed SI4732 использует тот же репозиторий GitHub, что и оригинальный T-Embed. На главной странице ничего не говорится о модуле SI4732, но мы видим прошивку SI4735_Shield_250308.bin и скетч Arduino «SI4735_Shield» в каталоге «examples», который основан на библиотеке PU2CLR SI4735.

LILYGO продает T-Embed SI4732 на AliExpress за 49,98$ с бесплатной доставкой, что сопоставимо с 34,98$ за оригинальный T-Embed. Новая плата радио ESP32-S3 AM/FM также продается на Amazon за 45$ плюс доставка и налоги.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
