ESP32-P4 Smart 86 Box оснащен 4-дюймовым квадратным сенсорным дисплеем для приложений «умного дома» и IIoT

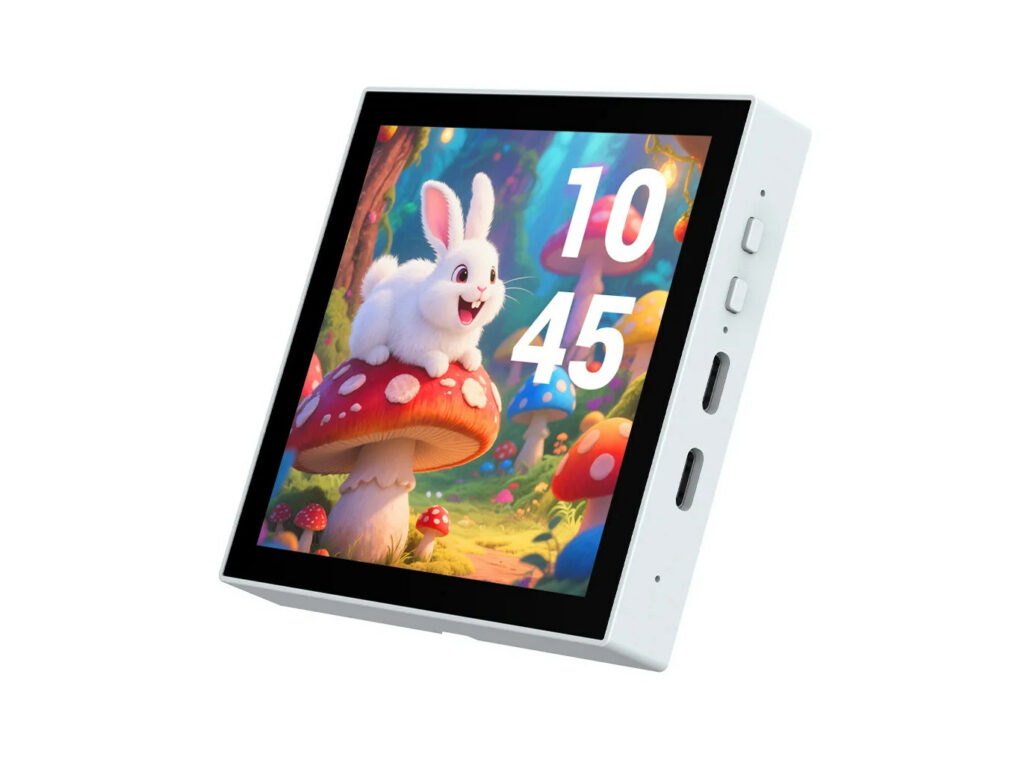

Разработанный для приложений «умного дома» или промышленного Интернета вещей (IIoT), ESP32-P4 Smart 86 Box от Waveshare оснащен 4-дюймовым квадратным сенсорным дисплеем, модулем ESP32-C6 с возможностью подключения по WiFi 6 и Bluetooth, а также рядом разъемов.

Предлагаются две модели: ESP32-P4-WIFI6-Touch-LCD-4B с разъемом камеры MIPI CSI и 28-контактным разъемом GPIO, а также ESP32-P4-86-Panel-ETH-2RO с нижней платой, которая оснащена последовательным интерфейсом RS485, двумя реле, разъемом Ethernet RJ45 10/100 Мбит/с и входом постоянного тока 6 В–30 В.

Модель ESP32-P4-WIFI6-Touch-LCD-4B

Технические характеристики приставки ESP32-P4 Smart 86:

• Основной модуль – Модуль ESP32-P4-Core
  • Микроконтроллер – ESP32-P4 NRW32
    • MCU
      • Двухъядерный микроконтроллер RISC-V с тактовой частотой 400 МГц с расширением инструкций AI и FPU одинарной точности
      • Одноядерный микроконтроллер RISC-V LP (с низким энергопотреблением) с частотой до 40 МГц
    • GPU – ускоритель обработки 2D-пикселей (PPA)
    • VPU – поддержка кодеков H.264 и JPEG
    • Память – 768 КБ HP L2MEM, 32 КБ LP SRAM, 8 КБ TCM, 32 МБ PSRAM
    • Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
  • Хранилище – 32 МБ NOR Flash
• Хранилище – слот для карты MicroSD
• Дисплей – 4-дюймовый ЖК-дисплей MIPI DSI RGB с разрешением 720×720, 5-точечный емкостный сенсорный экран
• Камера – 15-контактный разъем MIPI CSI для 2-полосной камеры ( только ESP32-P4-WIFI6-Touch-LCD-4B )
• Аудио
  • Аудиокодек с низким энергопотреблением ES8311
  • Встроенный микрофон с чипом эхоподавления ES7210
  • 2-контактный разъем с шагом 1,25 мм, поддерживающий динамик 8 Ом 2 Вт
• Подключение к сети
  • Разъем Ethernet RJ45 10/100 Мбит/с ( только ESP32-P4-86-Panel-ETH-2RO )
  • Беспроводная связь – модуль ESP32-C6-MINI-1U-H8 (SDIO) для подключения по Wi-Fi 6 и Bluetooth 5 (LE)
• USB – 1х порт USB 2.0 Type-C OTG
• Последовательный/релейный порт
  • Изолированная клеммная колодка RS485
  • 2x 10A 250V AC / 30V DC реле через клеммную колодку и оптопарную изоляцию
• Программирование/Отладка
  • USB Type-C USB-порт UART для питания, программирования и отладки
  • 4-контактные контактные площадки для пайки модуля ESP32-C6
• Расширение – 28-контактный разъем GPIO с шагом 2,0 мм для ввода-вывода ( только ESP32-P4-WIFI6-Touch-LCD-4B ) или нижняя плата для модели ESP32-P4-86-Panel-ETH-2RO
• Разное
  • Кнопки RESET и BOOT
  • Светодиоды питания и реле
  • Разъем для батареи RTC
• Источник питания
  • 5 В через порт USB-C
  • ESP32-P4-86-Panel-ETH-2RO – клеммная колодка 6 В – 30 В
• Размеры
  • Только ESP32-P4-WIFI6-Touch-LCD-4B –  86,5 x 86,5 x 14 мм
  • ESP32-P4-86-Panel-ETH-2RO  – 86,5 x 86,5 x 30,5 мм

ESP32-P4-WiFi6-Touch-LCD-4B и плата  86 Panel Bottom

Разъем камеры ESP32-P4 против реле RS485 Ethernet

В некотором смысле конструкция похожа на контроллер ESP32-P4-WIFI6-Touch-LCD-3.4C/4C с круглым сенсорным дисплеем, который мы рассматривали на прошлых выходных, а главное отличие — это 4-дюймовый квадратный дисплей и конструкция, подходящая для установки в распределительную коробку 86-type. Однако модель ESP32-P4-86-Panel-ETH-2RO предлагает еще больше опций с RS485, реле, Ethernet и широким диапазоном питания от 6 В до 30 В постоянного тока.

Монтаж распределительной коробки 86-type

Релейная проводка для приборов постоянного или переменного тока

Поддержка программного обеспечения/прошивки также схожа, разработка выполняется с использованием фреймворка ESP-IDF с VSCode ( рекомендуется ) или Eclipse IDE, или Arduino IDE. Некоторые инструкции по началу работы с первым из них приведены на Wiki, но, как мы видели в обзоре M5Stack Tab5, Arduino IDE уже поддерживается на ESP32-P4 devkits с ЖК-дисплеем. Компания также объясняет, как использовать библиотеку LVGL, преобразовать комплект в USB-дисплей и загрузить  прошивку ESP-Phone на основе ESP_Brookesia, чтобы показать пользовательский интерфейс в стиле Android.

Конструкция варианта ESP32-P4-86-Panel-ETH-2RO очень похожа на Luckfox-Pico-86-Panel с той же «нижней платой», но вместо нее используется основная плата Rockchip RV1106 на базе Linux. Оба варианта подходят для сред с постоянным током вместо переменного тока 110/230 В, или вам может понадобиться преобразователь переменного тока в постоянный.

Waveshare продает ESP32-P4-WIFI6-Touch-LCD-4B за 49.99$ на AliExpress, а ESP32-P4-86-Panel-ETH-2RO за 63.99$ на той же странице. Вы также найдете обе модели в магазине Waveshare за 39.99$ и 49.99$, соответственно, а ESP32-P4-WIFI6-Touch-LCD-4B также продается на Amazon за 52.79$ реселлером.
