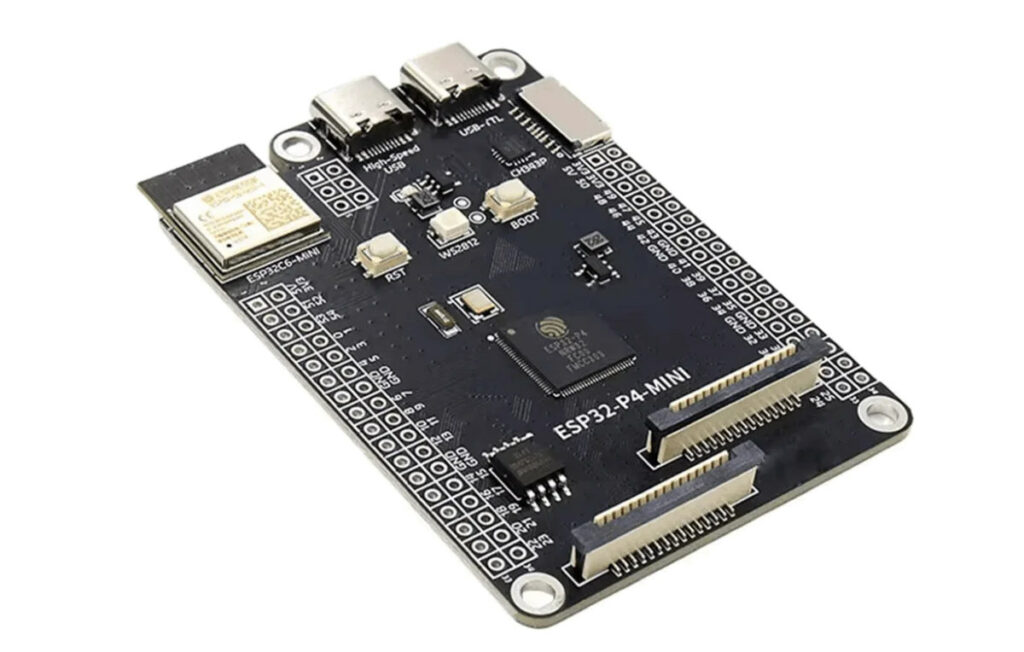

Еще один день и еще одна плата микроконтроллера ESP32-P4 RISC-V с ESP32-P4-MINI, оснащенная беспроводным модулем ESP32-C6 и предоставляющая все входы/выходы через два 34-контактных разъема GPIO.
Плата также оснащена двумя портами USB-C, один для данных и один для отладки, разъемами MIPI DSI и MIPI CSI для добавления дисплея и камеры, слотом для карты microSD для хранения и несколькими кнопками и светодиодами. По сути, это плата для инженеров, желающих получить доступ ко всем функциям ESP32-P4 без дополнительных наворотов.
Технические характеристики платы ESP32-P4-MINI:
- SoC – Espressif Systems ESP32-P4
- Процессор
- Двухъядерный 32-битный RISC-V HP (высокопроизводительный) процессор с тактовой частотой до 400 МГц с расширением инструкций AI и FPU одинарной точности
- Одноядерный микроконтроллер RISC-V LP (с низким энергопотреблением) с частотой до 40 МГц
- Память
- 768 КБ HP L2MEM (для двухъядерного ЦП), 32 КБ LP SRAM, 8 КБ TCM (для ядра LP MCU)
- 32 МБ PSRAM
- Хранилище – 128 КБ HP ROM, 16 КБ LP ROM
- GPU – ускоритель обработки 2D-пикселей (PPA)
- VPU – поддержка кодеков H.264 и JPEG
- Процессор
- Хранилище
- 16 МБ NOR-флеш-памяти
- Слот для карты MicroSD
- Интерфейс дисплея – 15-контактный разъем MIPI DSI
- Интерфейс камеры – 15-контактный разъем MIPI CSI
- Беспроводная связь — беспроводной модуль SDIO ESP32-C6-MINI-1-N4 с WiFi 6 2,4 ГГц, Bluetooth 5.x LE и радио 802.15.4 для Zigbee, Thread и Matter
- USB
- 1х высокоскоростной порт USB 2.0 Type-C
- 1x USB Type-C USB TTL порт для отладки
- Расширение – 2x 34-контактных разъема GPIO с доступом ко всем входам/выходам микроконтроллера ESP32-P4, а также сигналы питания 5 В, 3,3 В и GND
- Отладка
- Отладочный порт USB-C для ESP32-P6
- Незаполненный 6-контактный разъем с UART, BOOT и Reset для модуля ESP32-C
- Безопасность – безопасная загрузка, шифрование Flash, аппаратный ускоритель шифрования, аппаратный генератор случайных чисел и т. д.
- Разное
- Кнопки сброса и загрузки
- Светодиод питания
- Светодиод RGB WS2812
- Питание – 5 В через порт USB-C
- Размеры – будут объявлены позже
Информация о поддержке программного обеспечения ограничена, и людям просто говорят о фреймворке ESP-IDF с Visual Studio Code. Схемы размещены на странице AliExpress (см. ниже), включая распиновку для разъемов GPIO.
Разъемы GPIO ESP32-P4-MINI
Плату ESP32-P4-MINI можно купить за 20.80$ плюс доставка и налоги на AliExpress . Нам не удалось найти страницу продукта для платы, но схемы на странице AliExpress подразумевают, что «Kevincoooool» мог разработать плату.
