Беспроводная NXP MCX W72x Cortex-M33 SoC поддерживает Bluetooth 6.0 с канальным зондированием, ZigBee, Thread и Matter

Беспроводные процессоры Cortex-M33 серии NXP MCX W72x поддерживают Bluetooth 6.0 и 802.15.4 для Zigbee, Thread и Matter. Семейство MCX W72x также реализует Bluetooth Channel Sounding для точного измерения расстояния с помощью Localization Compute Engine (LCE) для уменьшения задержки.

Это второй микроконтроллер семейства беспроводных устройств MCX W после микроконтроллера MCX W71x. Новый беспроводной микроконтроллер MCX W72x предлагается с памятью SRAM объемом до 264 КБ, флэш-памятью объемом 2 МБ, оснащен выделенным ядром Cortex-M33 для работы с Bluetooth и радио-модулями 802.15.4, реализует EdgeLock Secure Enclave для обеспечения безопасности и объединяет множество входов/выходов в 48-контактном корпусе.

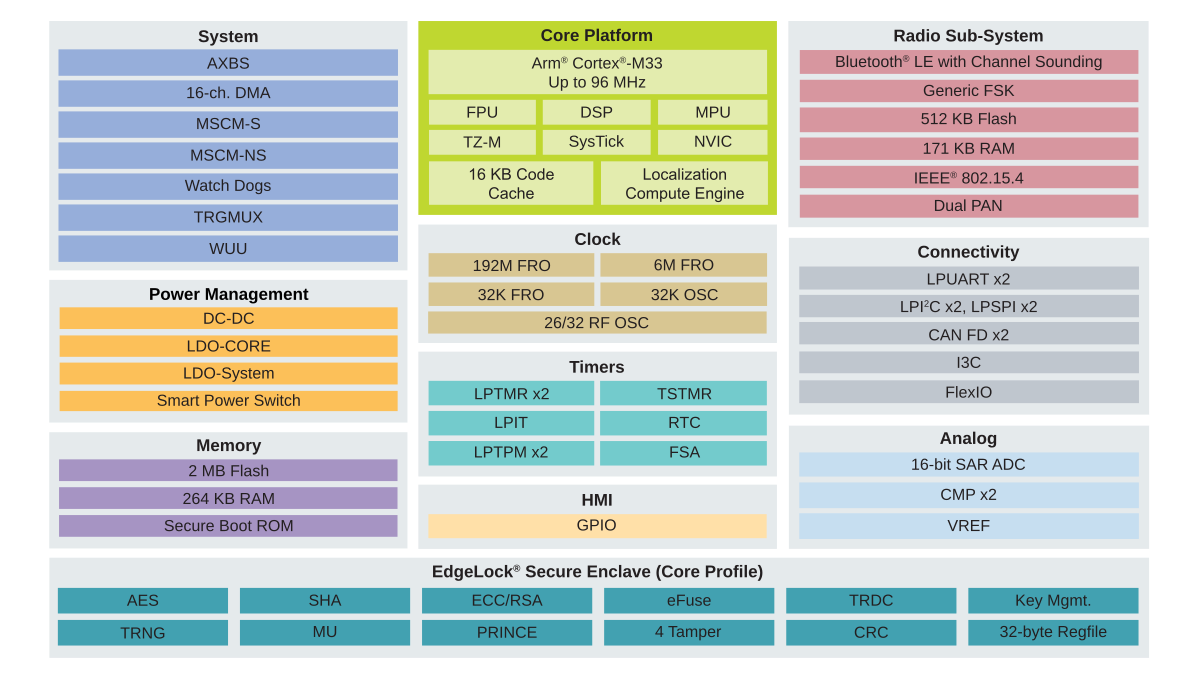

Основные характеристики и спецификации NXP MCX W72x:

  • Ядра микроконтроллера и память/хранилище
    • Ядро приложения – ядро ​​Arm Cortex-M33 до 96 МГц с 2 МБ программной флэш-памяти с ECC, 264 КБ SRAM с ECC и четностью
    • Сетевое ядро ​​– ядро ​​Arm Cortex-M33 с выделенной флэш-памятью объемом 512 КБ и выделенной SRAM-памятью объемом 171 КБ
    • Ядро безопасности – ядро ​​Arm Cortex-M0+
  • Радиоподсистема
    • Радио 802.15.4, соответствующее стандарту IEEE 802.15.4-2015
      • Чувствительность приема 101 дБм 250 кбит/с
      • Улучшенная поддержка синхронизации ACK в оборудовании 802.15.4
      • Поддержка двух PAN
    • Bluetooth 6.0
      • До 24 одновременных аппаратных подключений в любой центральной/периферийной комбинации
      • Чувствительность рецепта
        • 106 дБм @ 125 кбит/с на большом расстоянии
        • 102 дБм @ 500 кбит/с на большом расстоянии
        • 97,5 дБм @ 1 Мбит/с
        • 95 дБм @ 2 Мбит/с
      • Зондирование каналов Bluetooth с интегрированным вычислительным модулем локализации (LCE) для сокращения задержки определения дальности
    • Выходная мощность передатчика – до +10 дБм
    • Скорость передачи данных: 125 кбит/с, 500 кбит/с, 1 Мбит/с и 2 Мбит/с
    • Типы модуляции – 2-уровневая FSK, GFSK, MSK, GMSK
    • Встроенный симметрирующий трансформатор с односторонним двунаправленным ВЧ-портом
  • Периферийные устройства
    • 2x маломощных модуля UART (LPUART)
    • 2x маломощных модуля SPI
    • 2x маломощных I2C (LPI2C) с поддержкой SMBus, 1x MIPI I3C
    • 2х дополнительных FlexCAN с CAN и CAN FD, поддерживающих CAN 2.0, часть B
    • 1x программируемый модуль FlexIO с поддержкой эмуляции UART, I²C, SPI, Camera IF, LCD RGB, PWM/генерации сигналов
    • До 29x GPIO
    • Аналоговый порт
      • 16-битный однотактный аналого-цифровой преобразователь (ADC) SAR до 2 Мвыб/с
      • 2x высокоскоростных аналоговых компаратора (CMP) с 8-битным цифро-аналоговым преобразователем (DAC)
      • Опорное напряжение – от 1,0 В до 2,1 В
    • Таймеры
      • 2x 6-канальных 32-битных таймера (TPM) с возможностью PWM и поддержкой DMA
      • 2x 32-битных маломощных таймера (LPTMR) или счетчика импульсов с функциями сравнения
      • 4-канальный 32-битный маломощный периодический таймер прерываний (LPIT) с поддержкой DMA
      • 1x 56-битный таймер временной метки
      • 32-битный счетчик секунд реального времени (RTC) с 32-битной сигнализацией и независимым источником питания
      • Анализатор частоты сигнала (SFA) обеспечивает возможность измерения периода/частоты тактового сигнала, а также времени между триггерами.
    • Системные периферийные устройства
      • DC/DC-преобразователь с поддержкой режимов понижения и байпаса
      • Асинхронный контроллер DMA с разрешениями доступа к каждому каналу (безопасный/небезопасный)
      • Блок пробуждения для режимов пониженного энергопотребления
  • Безопасность – защищенный анклав EdgeLock, основной профиль
    • Поддержка развертывания и управления облачными сертификатами Edgelock 2GO
    • Безопасная загрузка и отладка
    • Симметричное шифрование ключей – AES-128/192/256 и режимы ECB, CBC, CTR, GCM, CMAC и CCM
    • Шифрование асимметричного ключа – ECC NIST P–192/224/256/384/521, Curve25519
    • Алгоритмы обмена ключами – ECDH(E), SPAKE2+, JPAKE
    • Безопасная генерация, хранение и управление ключами
    • Защита доступа к флэш-памяти и опциональное шифрование с дешифрованием «на лету» с использованием режима блочного шифрования PRINCE XEX
  • Напряжение питания – от 1,8 В до 3,6 В
  • Корпус – 48QFN, 7×7 мм, 29 GPIO
  • Диапазон температур – от -40°C до 125°C
  • Квалификация AEC-Q100 с промышленным классом

Плата разработки FRDM-MCXW71 (будущая FRDM-MCX72 выглядит похожей, но фотографии высокого разрешения отсутствуют)

Семейство микроконтроллеров MCX W72x поддерживается пакетом MCUXpresso с SDK со стеками подключений и примерами, инструментами для настройки контактов, часов, периферийных устройств, безопасности и памяти, поддержкой нескольких IDE, таких как MCUXpresso для VS Code, MCUXpresso IDE или IAR Embedded, а также инструментами программирования и обеспечения безопасности.

Плата разработки FRDM-MCXW72 и полный оценочный комплект MCX-W72xx-EVK также появятся в ближайшее время, но на данный момент информация ограничена, и мы можем найти только фотографии с низким разрешением на веб-сайте документации проекта Zephyr. NXP утверждает, что 48-контактные версии устройств MCX W71x и MCX 72x совместимы по выводам.

Будет три части MCXW72x с MCXW727AMFT, MCXW727DMFT и MCXW727CMFT, присоединяющимися к нескольким SKU MCX W71x, как показано в таблице выше. В то время как MCX W72x может получить квалификацию AEC-Q100, NXP также работает над семейством KW47 специально для того, чтобы вывести Bluetooth 6.0 Channel Sounding на автомобильный рынок. Двумя прямыми конкурентами MCX W72x являются Nordic Semi NRF54L15, который теперь используется в модулях Bluetooth 6.0 + 802.15.4, и Silicon Labs MG24, также сертифицированный Bluetooth 6.x.

Микроконтроллеры KW47 и MCX W72 сегодня находятся в стадии образцов, а массовое производство запланировано на декабрь 2025 года. Разработчики могут начать работу, используя инструменты разработки и референсные проекты для микроконтроллеров KW45 и MCX W71. Посетите страницу продукта для семейства MCX W72x для получения дополнительной информации.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
