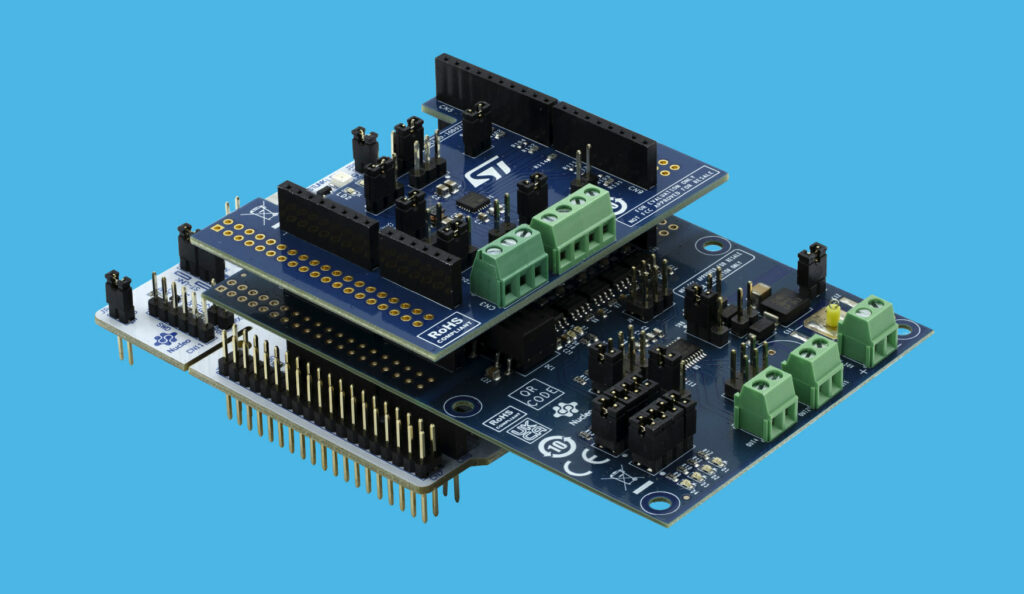

STMicroelectronics P-NUCLEO-IOD5A1 — это новый модульный комплект разработки IO-Link, предназначенный для упрощения создания исполнительных механизмов и датчиков, предоставляя все необходимое аппаратное и программное обеспечение для проектов промышленной автоматизации.
Недавно мы столкнулись с большим количеством решений для 3-проводного двунаправленного и двухточечного (P2P) промышленного протокола связи IO-Link на основе стандарта IEC 61131-9 с такими микросхемами и продуктами, как Renesas CCE4511 IO-Link master, STMicro EVLIOL4LSV1 IO-Link actuator board и IO-Link Master HAT для Raspberry Pi . Набор разработчика P-NUCLEO-IOD5A1, по-видимому, представляет собой комплексный IO-Link, объединяющий все необходимое для прототипирования оборудование.
Содержание P-NUCLEO-IOD5A1:
- Плата микроконтроллера – плата NUCLEO-G071RB на базе микроконтроллера STMicro STM32G071RB Arm Cortex-M0+ с тактовой частотой 64 МГц, флэш-памятью 128 КБ и оперативной памятью 36 КБ, оснащенная разъемами Arduino и ST morpho.
- Плата трансивера – X-NUCLEO-IOD02A1 с двухканальной микросхемой физического уровня IO-Link L6364Q для управления связью с мастером IO-Link. Также включает защиту от скачков напряжения и обратного подключения
- Плата привода – X-NUCLEO-DO40A1 с промышленным 4-канальным силовым переключателем высокого напряжения IPS4140HQ, который может управлять нагрузками 500 мА и имеет встроенную тепловую защиту и защиту от короткого замыкания на каждом канале.
Микроконтроллер STM32G071RB на плате NUCLEO-G071RB запускает библиотеку демонстрационного стека IO-Link компании (X-CUBE-IOD02), включенную в сопутствующий пакет функций программного обеспечения (FP-IND-IODOUT1), который также включает программное обеспечение для управления выключателем питания (X-CUBE-IPS). Также предоставляется пример кода для работы платы в качестве узла датчика или исполнительного механизма.
Приемопередатчик IO-Link, блок управления (плата Nucleo-664) и узел привода
Чипы, используемые в наборе, а именно STM32G071RB, L6364Q и IPS4140HQ, точно такие же, как в более компактной плате EVLIOL4LSV1 IO-Link, упомянутой выше. Мы предполагаем, что основное преимущество модульного набора заключается в том, что он дает доступ к большему количеству входов/выходов и стандартных разъемов расширения, таких как разъемы Arduino, в то время как EVLIOL4LSV1 может быть интегрирован в продукты.
Полный комплект P-NUCLEO-IOD5A1 доступен сейчас за 104,13$ в интернет-магазине ST и у дистрибьюторов. Для справки, привод EVLIOL4LSV1 IO-Link продается за 23,45$. Дополнительную информацию о модульном комплекте разработки IO-Link от ST можно найти в объявлении и на странице продукта.
