Ведущая микросхема IO-Link Renesas CCE4511 и преобразователь сигналов датчиков IO-Link ZSSC3286 предназначены для промышленных датчиков и исполнительных механизмов.

Недавно компания Renesas представила четырехканальную управляющую микросхему IO-Link CCE4511 и двухканальную систему формирования сигналов датчиков ZSSC3286 с поддержкой IO-Link, а также платы разработки, предназначенные для работы в суровых промышленных условиях. Главная микросхема CCE4511 поддерживает четыре канала с управляющим током 500 мА, обнаружение перенапряжения и защиту от перегрузки по току, кроме того, она имеет встроенный обработчик кадров IO-Link, который снижает нагрузку на микроконтроллер.

ZSSC3286on — первый преобразователь сигналов датчиков с интегрированным совместимым со стеком IO-Link, что означает, что вам не нужен отдельный микроконтроллер для обработки сигналов. Кроме того, он оснащен 24-битными АЦП и расширенными диагностическими функциями для сложных задач. Оба продукта оптимизированы для промышленной автоматизации, предлагая энергоэффективность, меньшие размеры печатных плат и надежную диагностику системы.

Технические характеристики ИС преобразователя сигналов датчиков CCE4511 IO-Link и ZSSC3286

  • CCE4511 IO-Link master
    • Основной чип – CCE4511 4-канальный IO-Link Master PHY со встроенным обработчиком кадров
    • Количество каналов – 4х главных канала IO-Link
    • Обработчик кадров – аппаратный обработчик кадров для типов кадров IO-Link v1.1.3
    • Интерфейсы
      • SPI-интерфейс
      • Интегрированный UART (COM1-3)
    • Защитные функции
      • Обнаружение перенапряжения
      • Защита от перегрева (от -40°C до 125°C)
      • Защита от перегрузки на канал
      • Контроль напряжения питания с обнаружением пониженного напряжения и отключением для каждого канала
      • Интегрированные фильтры помех
      • Защита от перегрузки по току
    • Тактовые частоты
      • Интегрированный кварцевый генератор
      • Поддерживает сквозную передачу тактовых сигналов
    • Драйверы
      • Интегрированные драйверы затворов для внешнего переключения питания NMOS
      • Плавный пуск драйвера затвора для ограничения пускового тока
    • Разное
      • Готовность обнаружения импульса
      • Автоматическая генерация импульса пробуждения
      • Синхронизация передач по внешним сигналам
      • 8х драйверов светодиодов состояния
      • Интегрированные светодиодные драйверы для каналов
      • Поддерживает 4/8/12/16-портовые главные приложения IO-Link
    • Рабочее напряжение – от 8 В до 36 В
    • Корпус – 56-контактный LQFN с шагом 0,5 мм
  • ZSSC3286 ИС преобразователя сигнала датчика
    • Основная микросхема – двухканальный преобразователь сигналов резистивного датчика ZSSC3286 с поддержкой IO-Link и встроенным 32-битным микроконтроллером Arm Cortex-M
    • Поддерживаемые датчики
      • Резистивный мост (полный и половинный)
      • Разделительная цепочка с сопротивлением
    • Интерфейс
      • IO-Link
      • I2C
      • SPI
    • Периферийные устройства
      • 24-битные АЦП
      • Программируемый усилитель усиления
      • 16-битный программируемый ЦАП
    • Разное
      • Программируемый планировщик измерений
      • Диагностика на чипе
      • Цифровая компенсация смещения датчика, чувствительности, температурного дрейфа и нелинейности
    • Рабочее напряжение – от 1,8 В до 5,5 В
    • Рабочая температура – ​​от -40°C до +125°C
    • Корпус – QFN40 и WLCSP

IO-Link — это открытый, двунаправленный и двухточечный (P2P) промышленный протокол связи, основанный на стандарте IEC 61131-9 с использованием 3-проводного кабеля. MachineMetrics далее поясняет :

IO-Link — это промышленный протокол связи, который соединяет датчики и исполнительные механизмы с контроллерами следующего или более высокого уровня, такими как ПЛК. Это обеспечивает связь между системой автоматизации и датчиками и устройствами. IO-Link отлично работает в цифровой среде, поскольку он является как двунаправленным, так и двухточечным.

На рынке имеются десятки тысяч датчиков IO-Link, которые позволяют пользователям фиксировать оборудование и условия окружающей среды, такие как температура окружающей среды, влажность и уровень охлаждающей жидкости. Это обеспечивает производителям доступ к ключевым точкам данных, которые могут быть недоступны через прямое подключение к управлению машиной.

Оценочная плата CCE4511

Компания Renesas анонсировала две платы разработки для микросхем CCE4511 IC и ZSSC3286 IC, которые поставляются вместе в комплекте разработчика. Оценочная плата CCE4511 имеет 8х каналов с разъемами M12 A-Coded IO-Link и дополнительный источник питания класса B для всех каналов IO-Link. Кроме того, она имеет две микросхемы главного приемопередатчика CCE4511 IO-Link с двумя светодиодными индикаторами состояния на канал и внешним NMOS для переключения питания подключенных устройств. Плата также оснащена дополнительной встроенной схемой защиты, светодиодными индикаторами питания, интерфейсом Pmod Type 2A для настройки и управления каналами, разъемами интерфейса UART для прямого управления каждым каналом и перемычкой выбора питания +3,3 В.

Оценочная плата преобразователя сигнала датчика ZSSC3286KIT IO-Link

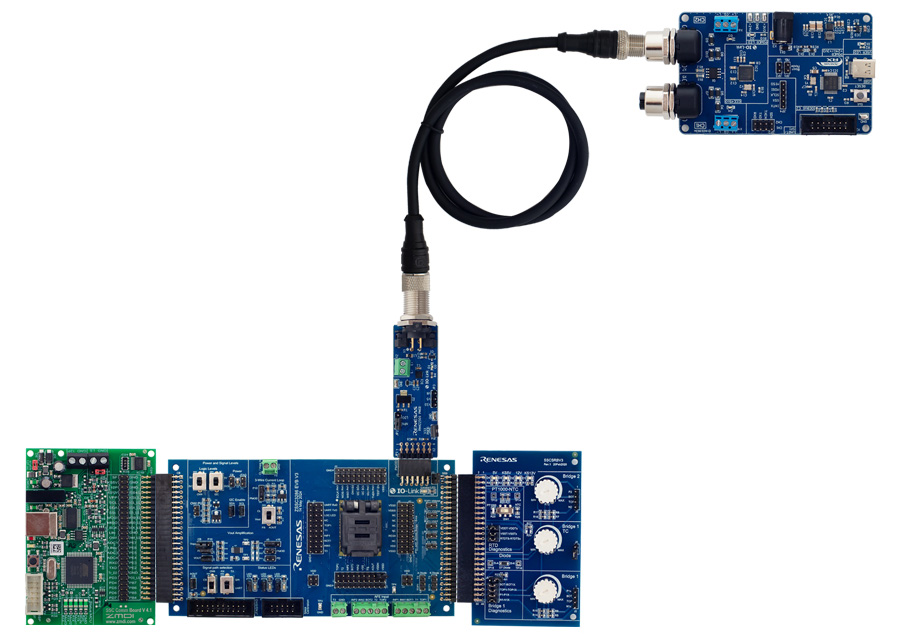

Оценочный комплект преобразователя сигнала датчика IO-Link ZSSC3286KIT – Подключенные платы

Компания также анонсировала оценочный комплект ZSSC3286 , который содержит оценочную плату ZSSC3286, коммуникационную плату SSC, плату замены датчика SSC, основную плату CCE4510 IO-Link, плату RH4Z2501-PMOD, образцы ZSSC3286 (5 шт.), кабели USB и IO-Link и многое другое.

Обе платы можно использовать вместе в экосистеме IO-Link, где плата CCE4511 выступает в качестве главного устройства для управления связью IO-Link, а оценочный комплект ZSSC3286 предоставляет инструменты для разработки и оценки сенсорных устройств, взаимодействующих по протоколу IO-Link.

Четырехканальная ведущая ИС IO-Link CCE4511 стоит 4,675$ за единицу при покупке партиями по 2000 штук. Между тем, ИС преобразователя сигналов датчика ZSSC3286BI3R доступна по цене 9,03$ за единицу по отдельности. Для целей разработки и тестирования оценочная плата CCE4511 стоит 185,11$, а оценочный комплект ZSSC3286KIT — 303,16$. Все эти продукты можно приобрести через DigiKey. Более подробную информацию можно найти на страницах продуктов CCE4511 и ZSSC3286.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
