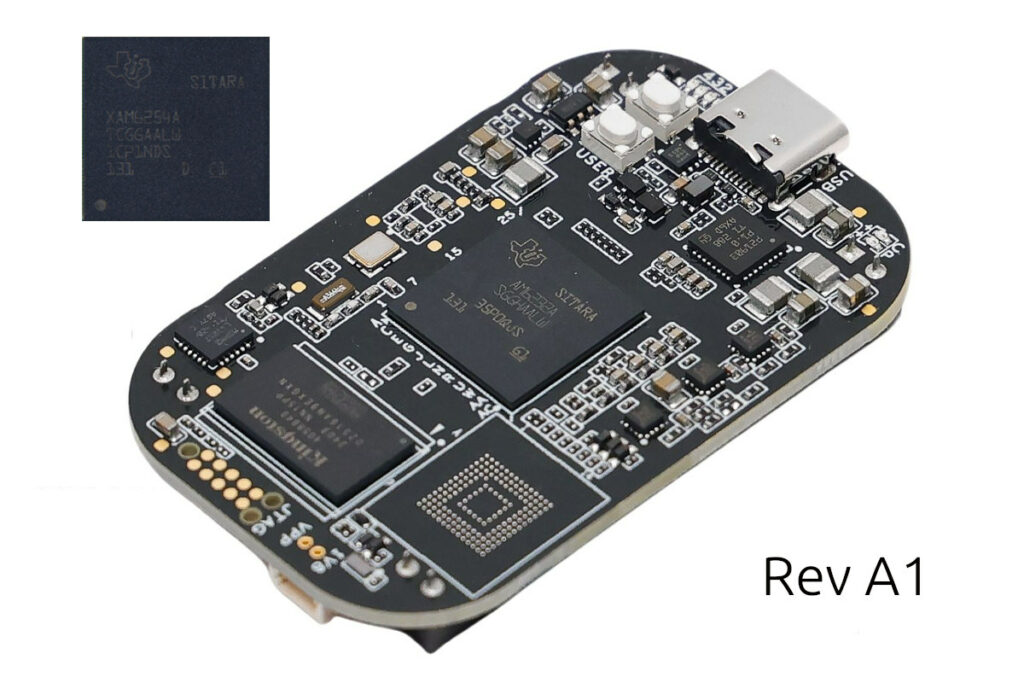

PocketBeagle 2 был впервые представлен в феврале, устройство оснащено двухъядерным чипом Cortex-A53 GPUless SoC Texas Instruments Sitara AM6232 с частотой 1,0 ГГц с печатной платой Rev A0. Компания BeagleBoard.org Foundation на днях выпустила новую плату PocketBeagle 2 Rev A1 с четырехъядерным чипом Cortex-A53/Cortex-M4F SoC с частотой 1,4 ГГц Sitara AM6254 с частотой 1,4 ГГц и 3D GPU.
Все остальные характеристики остались прежними: дополнительный микроконтроллер Texas Instruments MSPM0L1105 Arm Cortex-M0+, 512 МБ памяти LPDDR4, слот для карты microSD, порт USB Type-C для питания и подключения, порт Raspberry Pi Debug Probe и два 36-контактных разъема расширения.
Технические характеристики PocketBeagle 2 Rev A1:
- Основная SoC – Texas Instruments AM6254, как в BeaglePlay SBC
- Процессор
- Четырехъядерный 64-битный Arm Cortex-A53 @ 1,4 ГГц
- Ядро реального времени Arm Cortex-M4F с частотой 400 МГц и 256 КБ SRAM
- Графический процессор – Imagination PowerVR Rogue AXE-1-16M с поддержкой OpenGL 3.x/2.0/1.1, Vulkan 1.2
- Двухъядерная программируемая подсистема реального времени (PRUSS), работающая на частоте до 333 МГц
- Выделенный менеджер устройств/питания
- Безопасность – поддержка безопасной загрузки и доверенной среды выполнения (TEE)
- Процессор
- Вторичный микроконтроллер – микроконтроллер Texas Instruments MSPM0L1105 Arm Cortex-M0+, работающий на частоте 32 МГц с 32 КБ флэш-памяти, 4 КБ SRAM, 12-битным АЦП и т. д.
- Системная память – 512 МБ LPDDR4 SDRAM, 3200 МГц
- Хранилище – слот для карт памяти microSD с поддержкой 1,8 В и 3,3 В
- USB — порт USB Type-C для питания и подключения
- Расширение – 2x 36-контактных разъема расширения
- 8х аналоговых входов
- 52x цифровых ввода-вывода
- Высокоскоростной USB-порт
- Несколько периферийных устройств цифрового интерфейса
- Отладка
- Совместимый с Raspberry Pi Debug Probe порт UART для отладки (3-контактный разъем JST-SH 1,00 мм)
- 10-контактный разъем JTAG TAG-CONNECT
- Разное
- Кнопки питания и пользователя/загрузки
- Светодиодные индикаторы – питание, зарядка аккумулятора, 4 пользовательских светодиода
- Источник питания
- 5 В/1 А через USB-C
- VIN-код Cape Header (5 В/1 А)
- TPS6521903 PMIC
- Размеры – 55 x 35 мм.
- Вес – 12,7 грамма.

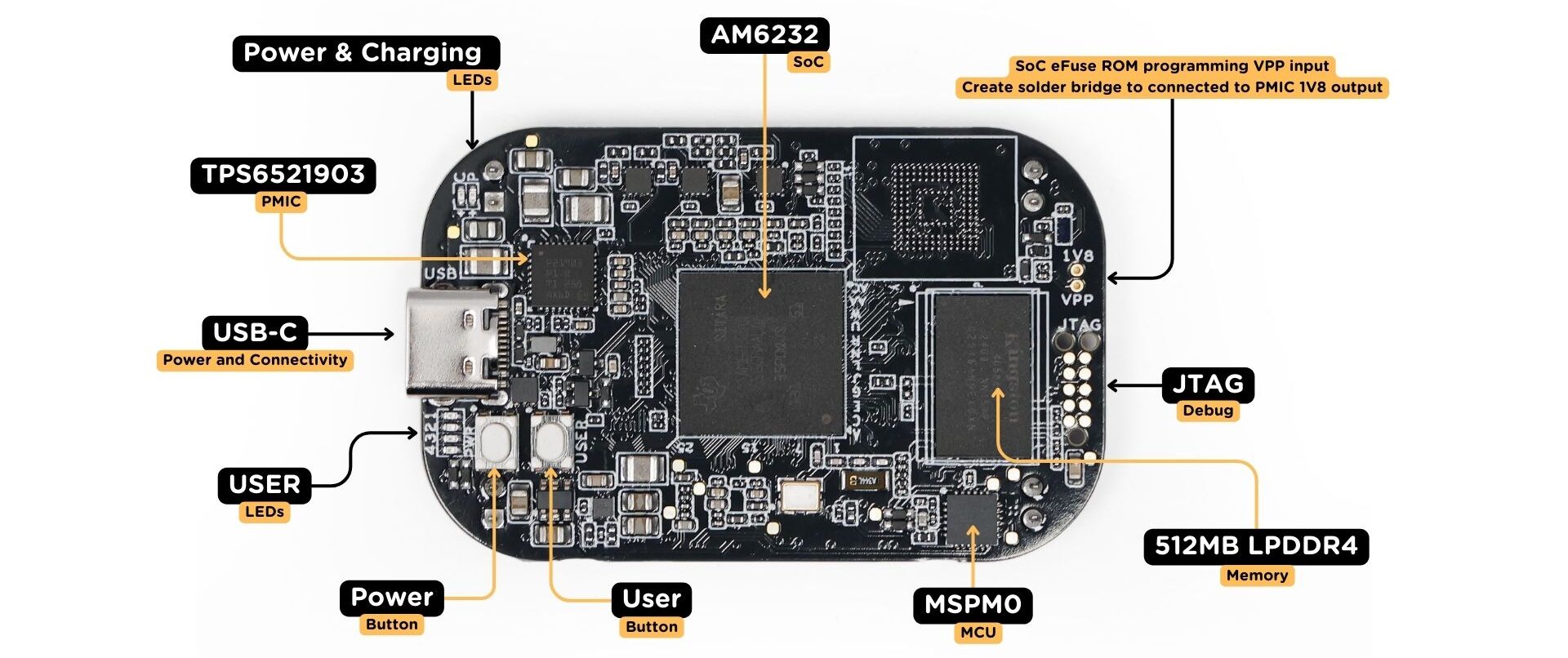

Верхняя часть платы. Изменение в AM6254 достаточно новое, поэтому документация еще не изменилась

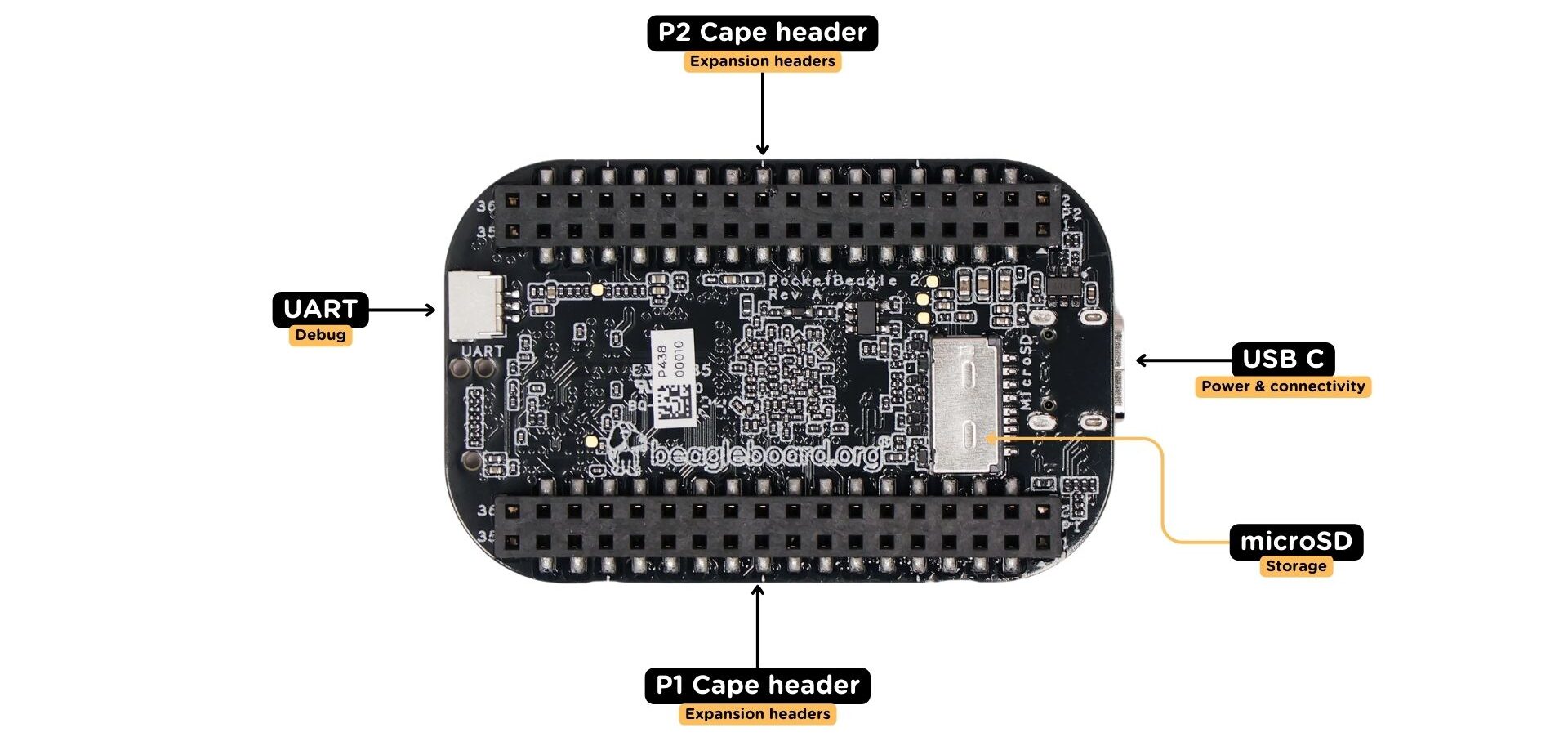

Нижняя часть платы
Pocket Beagle 2 Rev A1 не имеет видеовыхода, поэтому графический процессор не очень полезен, если только он не используется для приложений GPU общего назначения (GPGPU) или если сигналы MIPI DPI или OLDI/LVDS не выводятся через разъемы расширения для будущей платы расширения дисплея CAPE.
Хотя SoC изменился, способ начать работу с платой остался прежним, и пользователям предлагается прошить образ Debian 12 на карту microSD. На странице документации есть все подробности, хотя ее все еще нужно обновить, так как раздел «Демонстрации и руководства» пуст.
Плата Rev A1 достаточно новая, поэтому все фотографии в этом обзоре и официальной документации по-прежнему относятся к плате Rev A0. Хорошей новостью является то, что цена на новую четырехъядерную плату такая же, и она стоит около 29 долларов на Mouser или Digikey . Нам так и не удалось найти никаких упоминаний о Rev A0 или Rev A1 ни в одном из интернет-магазинов, но недавний пост на форуме Beagleboard.org подтверждает, что оба магазина продают только четырехъядерную версию.
