Boardcon EM1103B — это AIoT SBC на базе SoC Rockchip RV1103B, разработанная для систем наблюдения с двумя камерами, считывателем отпечатков пальцев и PIR-сенсором. Такое уникальное сочетание делает её подходящей для приложений компьютерного зрения, включая умные камеры, видеодомофоны и устройства наблюдения с батарейным питанием.
SBC состоит из компактной системной платы, устанавливаемой на крупную базовую плату, что обеспечивает доступ ко всем необходимым модулям ввода-вывода и подачу питания. Конфигурация включает 100 Мбит Ethernet, Wi-Fi, USB 2.0 OTG, UART, GPIO, а также интерфейсы для динамиков, микрофонов, считывателей отпечатков пальцев и PIR-датчиков движения. Также поддерживается PoE (5 В), расширяемое хранилище через microSD и два интерфейса камеры MIPI CSI. Аппаратный ISP RV1103B с разрешением 8 Мп обеспечивает расширенные функции обработки изображений: HDR, 3A (AE/AF/AWB) и 3DNR. Чип поддерживает кодирование видео H.264/H.265 для локальной и облачной потоковой передачи.
Характеристики Boardcon EM1103B:
- Системная плата – Boardcon MINI1103B
- SoC – Rockchip RV1103B SoC
- Процессор – Arm Cortex-A7 с тактовой частотой 1,2 ГГц + ядро RISC-V
- Память – 64 МБ/128 МБ/256 МБ (встроенная)
- NPU – NPU 0,5 TOPS с поддержкой INT4, INT8 и INT16
- ISP – ISP 8 Мп с HDR, 3A (AE, AF, AWB) и 3D-шумоподавлением
- Видеокодер – H.265/H.264
- Камера – Поддержка камер до 8 мегапикселей
- ISP – Поддержка камер до 8 мегапикселей
- Хранилище – Варианты 8 ГБ/16 ГБ/32 ГБ
- Хост-разъем – 100-контактный, шаг 0,4 мм (плата-к-плате)
- Питание – постоянный ток 5 В
- Габариты – 22 мм x 19 мм (6-слойная PCB)
- Вес – 2,4 г
- SoC – Rockchip RV1103B SoC

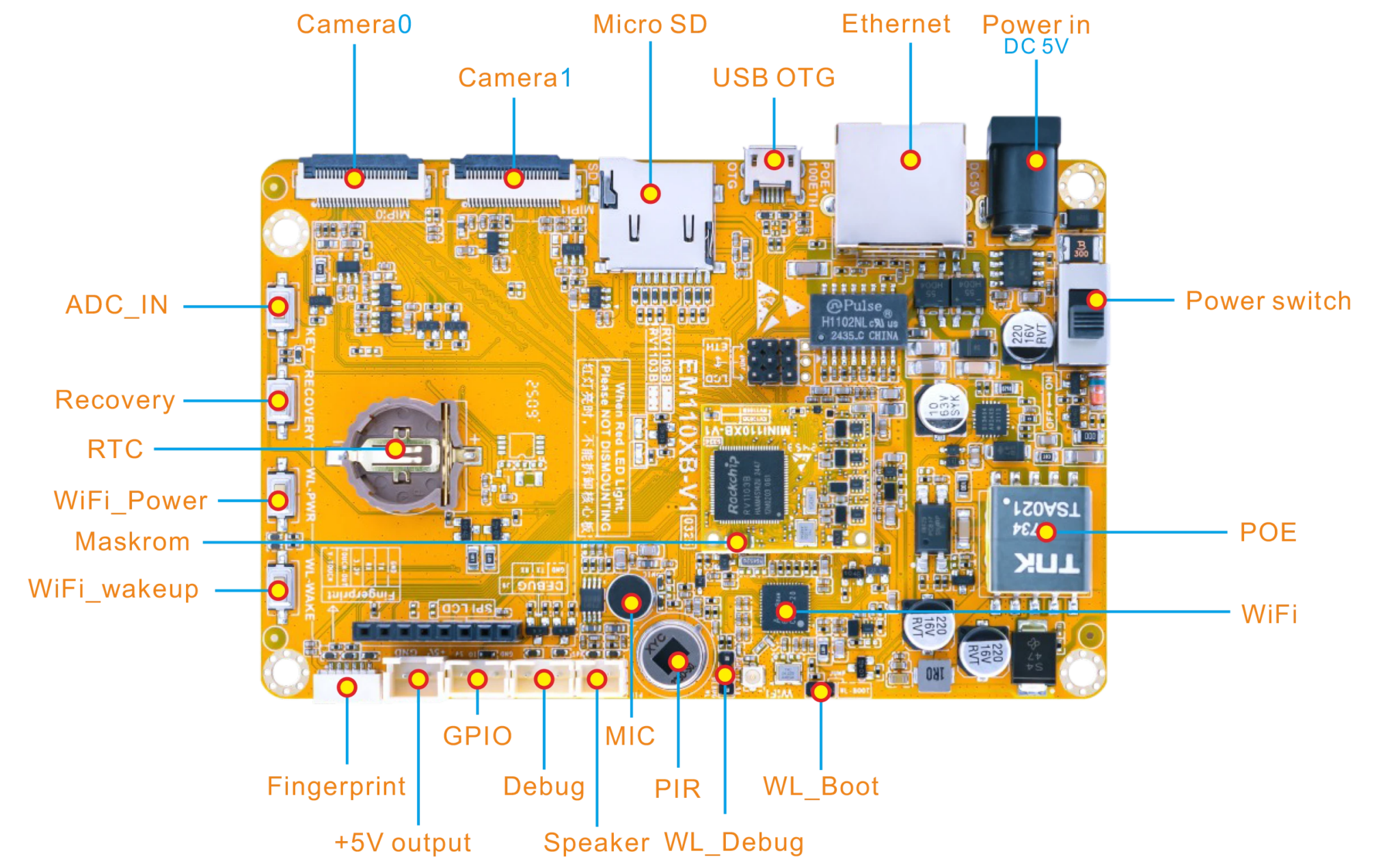

- Базовая плата – Boardcon EM1103B
- Хранилище – слот для карт microSD
- Камера – 2 разъема MIPI CSI (2 линии)
- Сеть
- Ethernet 10/100 Мбит/с (RJ45), поддержка Power-over-Ethernet (PoE)
- Wi-Fi 2,4 ГГц (802.11b/g/n) модуль ATBM6441 с 512 КБ SRAM и 2 МБ SPI Flash
- Аудио
- Дифференциальный вход микрофона
- Выход на динамик (2 контакта)
- USB – 1 порт micro USB USB 2.0 OTG
- Последовательный отладчик
- Отладочный UART (3 контакта)
- Отладочный UART Wi-Fi (3 контакта)
- Расширение
- 6-контактный интерфейс для считывателя отпечатков пальцев (поддерживается модуль FPM383C)
- GPIO
- ADC_IN
- Интерфейс PIR-сенсора
- Разное
- RTC с резервным питанием от батареи
- Кнопки MaskROM, Recovery, WiFi_Power и WiFi_Wakeup
- Светодиоды Act и User
- Питание
- 5 В/3 А через разъем постоянного тока
- Поддержка Power-over-Ethernet (PoE)
- Вывод +5 В
- Габариты – 110 × 70 мм
В части программного обеспечения компания указывает, что эта плата работает под управлением Linux 5.10.209 с U-Boot 2017.09. На момент публикации доступна ограниченная информация.
Ранее встречались реализации SoC Rockchip RV1103 и его вариантов в Femtofox Pro v1 LoRa и отладочной плате Meshtastic, LuckFox Pico WebBee , LuckFox Pico Mini и LuckFox Pico одноплатных компьютерах. Плата EM1103B использует вариант Rockchip RV1103B, который ранее не освещался. Данная версия поддерживает гибкие варианты памяти до 256 МБ DDR3L (против фиксированных 64 МБ DDR2), добавляет поддержку eMMC 4.51 и оснащена усовершенствованным ISP с возможностью обработки 8 МП входного сигнала и кодирования 4K со скоростью до 200 Мбит/с — значительно выше, чем 4 МП и 60 Мбит/с у RV1103. Интерфейс MIPI CSI улучшен для поддержки 4-линейной конфигурации, тогда как устаревшие интерфейсы LVDS и DVP исключены. Кроме того, RV1103B сокращает ресурсы UART, SPI, PWM и SARADC для повышения эффективности.
Компания не раскрыла информацию о стоимости продукта. Дополнительные сведения доступны на странице продуктов компании . (Примечание: ссылки armdesigner.com автоматически блокируются некоторыми фильтрами AdBlock)
