SoC Allwinner T536 содержит четыре ядра Cortex-A55, ядро RISC-V с частотой 600 МГц и энергоэффективное RISC-V для управления питанием, а также поддержку памяти с ECC и опциональный NPU с производительностью ИИ до 3 TOPS.
Процессор рассчитан на работу в промышленном температурном диапазоне (-40…+85°C) и предлагает широкий набор интерфейсов: два Gigabit Ethernet, USB 3.1 DRD и комбинированный PCIe Gen2, дисплейные интерфейсы MIPI DSI, RGB и LVDS, параллельный CSI и MIPI CSI для камер, CAN FD, SPI, I2C, UART, несколько АЦП и другие. SoC предназначен для интерактивных терминалов, интеллектуального производства и другого промышленного оборудования с Edge AI.
Характеристики Allwinner T536:
- Процессорные ядра
- Четырёхъядерный Arm Cortex-A55 с частотой до 1.6 ГГц
- Одноядерный RISC-V E907 с частотой до 600 МГц
- Одноядерный RISC-V E902 (микроконтроллер) для энергоэффективного управления питанием
- Графика – Аппаратный ускоритель G2D с функциями поворота, смешивания и масштабирования
- ISP
- Макс. разрешение – 4800 x 4224 (офлайн), 2688 x 4224 (онлайн)
- Макс. частота кадров – 8 Мп @ 30 fps (офлайн), 5 Мп @ 30 fps (онлайн)
- Видеопроцессор
- Декодер
- MJPEG до 4K @ 15 fps
- (M)JPEG до 1080p @ 60 fps
- Кодер
- H.264 до 4K @ 25 fps
- MJPEG до 4K @ 15 fps
- JPEG до 8K x 8K
- Декодер
- NPU – Опционально, до 3 TOPS
- Память – Интерфейсы 32-bit DDR3/DDR3L/LPDDR3/DDR4/LPDDR4/LPDDR4x
- До 8 ГБ RAM без ECC
- До 6 ГБ RAM со встроенной ECC (в выбранных SKU, см. ниже)
- Накопители
- SDIO 3.0, eMMC 5.1, SPI NOR/NAND Flash и RAW NAND Flash для загрузки
- Защита ECC для SD3.0 и eMMC5.1
- 8-битный параллельный интерфейс NAND flash с максимум 80-бит/1КБ BCH
- Дисплейные интерфейсы
- 4-канальный MIPI-DSI до 1920 x 1200 @ 60 fps
- Двухканальный LVDS до 1920 x 1080 @ 60 fps
- RGB с режимом DE/SYNC до 1920 x 1200 @ 60 fps
- Видеовход
- 8/10/12/16-битный параллельный CSI с поддержкой BT.656 до 4x 720p30, BT.601, BT.1120 до 4x 1080p30 и протокола Digital Camera (DCF)
- MIPI CSI 4+4, 4+2+2 или 2+2+2+2 линии до 8 Мп @ 30 fps
- Аудио
- 1x ЦАП
- 1x аудиовыход LINEOUTP/N
- 4x интерфейса I2S/PCM до 16 каналов, 8кГц-384кГц, разрядность 8-32 бит
- До 8 цифровых PDM микрофонов (DMIC)
- 1 вход OWA, 1 выход OWA
- Сеть – 2 интерфейса Gigabit Ethernet (GMAC) с поддержкой RGMII/RMII
- USB
- 1x USB3.1 DRD (мультиплексируется с PCIe 2.1)
- 1x USB 2.0 DRD, 1x USB2.0 Host
- PCIe – PCIe 2.1 с RAS DP (защита данных) для RAM с использованием ECC (мультиплексируется с USB 3.1)
- Другие периферийные устройства
- 4x CAN-FD, 1x локальная шина
- 17x UART, 9x TWI (I2C), 6x SPI, 34-канальный PWM
- Аналоговые – 4-канальный TPADC (может использоваться GPADC). 1-канальный LRADC, 21-канальный (спецификации) или 31-канальный (схема) GPADC
- Инфракрасные – 5x IR Rx, 1x IR Tx
- LEDC (Контроллер светодиодов?)
- Безопасность
- Алгоритмы шифрования и дешифрования AES, DES, 3DES и SM4
- Алгоритмы хеширования MD5, SHA и SM3
- Подпись/верификация RSA, ECC, SM2:
- 160-битный PRNG (175-битное начальное число), 256-битный TRNG
- 2048-битный eFuse для chipID и безопасности
- Управление питанием – через микросхему управления питанием Allwinner (PMIC)
- Корпус – ED-FCCSP, 533 шарика, 15мм × 15мм, шаг шариков 0.5мм, размер шарика 0.3мм
- Техпроцесс – 22нм ULP (ультранизкое потребление)
- Диапазон температур – от -40°C до 85°C (промышленный класс)
Доступно четыре SKU с различными конфигурациями НП/ECC.
- T536MX-CEN3 – НП до 3 TOPS, поддержка памяти с ECC
- T536MX-CEN2 – НП до 2 TOPS, поддержка памяти с ECC
- T536MX-CEX – Без НП, поддержка памяти с ECC
- T536MX-CXX – Без НП, без поддержки памяти с ECC

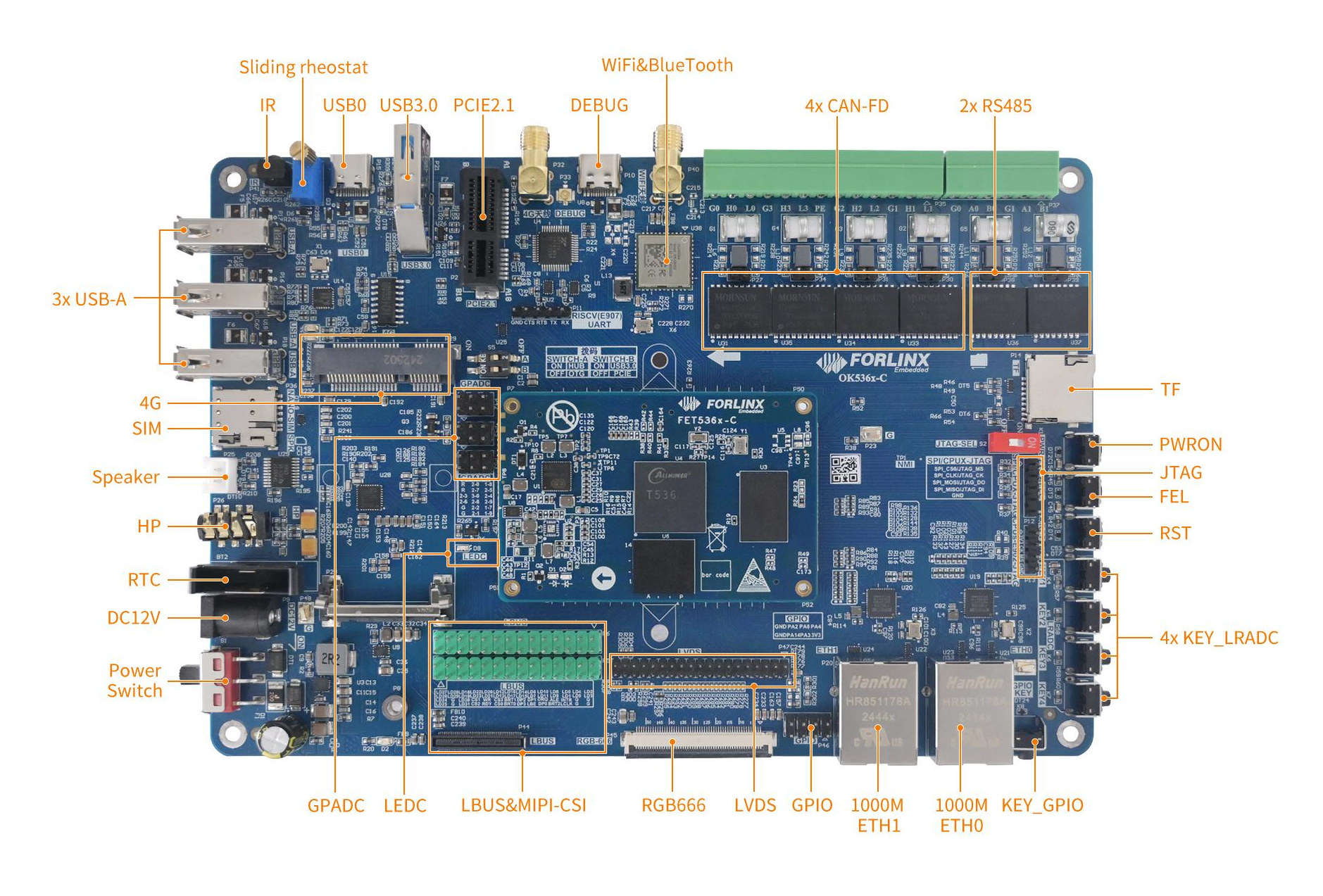

На странице продукта сайта Allwinner информация ограничена, основная информация найдена в кратком описании продукта, опубликованном на русскоязычном сайте . Сведений о ПО там нет, однако компании MYiR Tech и Forlinx уже выпустили два системных модуля на базе Allwinner T536: MYC-LT536 и FET536-C , а также соответствующие отладочные платы.
Это означает наличие (некоторых) деталей о ПО. Обе компании предоставляют SDK на базе Linux 5.10 со всеми драйверами, но он не находится в открытом доступе. Отметим, что Linux 5.10 выпущен в декабре 2020 года , его поддержка запланирована до декабря 2026 года. RTOS RT-Thread 5.0 также поддерживает Allwinner T536 (первый репозиторий GitHub от Forlinx), предположительно, она работает на 600 МГц ядре E907 RISC-V, а не на ядрах Cortex-A55.
