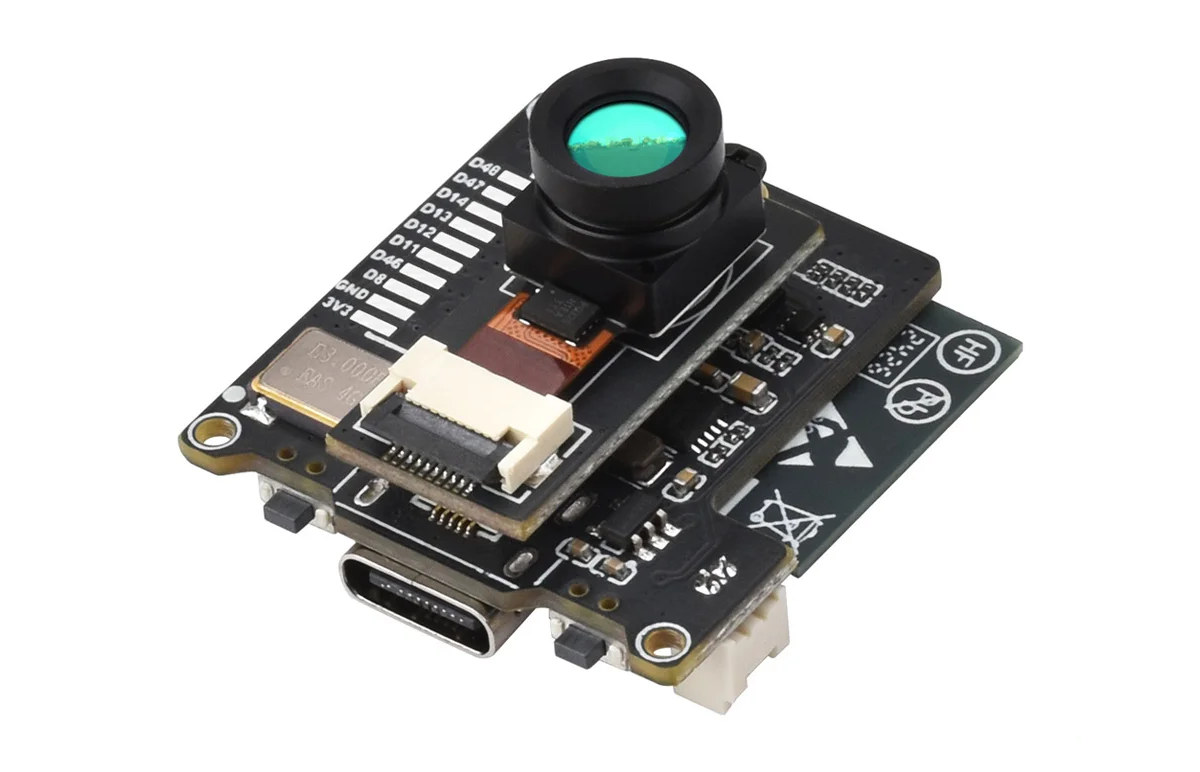

Waveshare выпустила модуль тепловизионной камеры на базе ESP32-S3, использующий ту же инфракрасную камеру 80×62, что установлена в тепловизионной камере Thermal-45/90 для Raspberry Pi HAT и USB-камере Thermal-45/90 .
Модуль предлагается с двумя углами обзора: 45° для базовой версии и 90° для широкоугольной модификации, двадцатью контактными площадками с GPIO, UART и I2C для расширения, портом USB-C для питания и программирования, а также 2-контактным разъемом для подключения аккумулятора при необходимости.
Спецификации модуля инфракрасной тепловизионной камеры ESP32-S3 от Waveshare:
- Беспроводной модуль ESP32-S3-WROOM-1
- Микроконтроллер – ESP32-S3 двухъядерный Tensilica LX7 до 240 МГц с 512 КБ SRAM, до 8 МБ PSRAM
- Память – 16 МБ флеш-памяти
- Беспроводная связь – WiFi 4 и Bluetooth LE 5
- Тепловизионная камера – Meridian Innovation MI0802
- Разрешение – 80×62
- Угол обзора (FOV)
- 56°(D) x 45°(H) x 34°(V) (Базовая версия)
- 122°(D) x 90°(H) x 67°(V) (Широкоугольная версия)
- Диапазон температур – от -40°C до +400°C
- Точность – ±2°C
- Частота обновления – до 25 кадров/с; Примечание: из-за влияния сигналов WiFi возможны отклонения фактической частоты кадров
- Интерфейс – подключение к модулю ESP32-S3 через SPI
- USB – порт USB Type-C для питания и программирования
- Расширение – 2×10 контактных площадок: 14x GPIO, 1x I2C и 1x UART
- Разное
- RGB-светодиод для мониторинга состояния в реальном времени
- Кнопки Reset и BOOT
- Питание
- 5 В через порт USB-C
- 2-контактный разъем для литиевого аккумулятора 3,7 В
- Габариты – 29×29 мм
Модуль ESP32-S3 поставляется с предустановленной прошивкой «senxorESP32S3», использующей Bluetooth для настройки параметров WiFi через приложение BlueFi для Android. После настройки доступ осуществляется через 192.168.4.1:3333 (режим AP) или <IP_адрес>:3333 (клиентский режим) с помощью программы SenXorView для Windows. Для использования камеры со стандартной прошивкой требуются смартфон на Android и компьютер с Windows, если модуль не переходит в режим AP по умолчанию без BlueFi. Однако Waveshare не уточнила этот аспект…
Waveshare не предоставила дополнительных скриншотов или демо-видео, но видно, что программа поддерживает режим одиночного кадра или видеопотока с регулировкой параметров. Прошивка (бинарный файл и исходный код), приложение BlueFi для Android и программа SenXorView для Windows доступны на вики , где также приведены инструкции по сборке прошивки с помощью VS Code и фреймворка ESP-IDF.Это не первый модуль инфракрасной камеры на ESP32 в нашем обзоре; другие примеры включают M5Stack Thermal Camera 2 Unit и плату тепловизионной камеры tCam-Mini с разрешением тепловизоров 32×24 и 160×120 соответственно. Модель Waveshare основана на ESP32-S3, чьи векторные расширения потенциально применимы для ИИ-ускорения компьютерного зрения, и предлагает промежуточное разрешение 80×62.
Широкоугольная версияМодуль инфракрасной тепловизионной камеры ESP32-S3 от Waveshare доступен для покупки на AliExpress за $92,69 плюс доставка , на Amazon за $106,99 ( базовая версия или широкоугольная версия ), или в магазине Waveshare .
