CrowView Note Review — 14-дюймовый корпус ноутбука для Raspberry Pi 5 и Jetson Nano Developer Kit

Подобные корпуса лэптопов существуют уже несколько лет: первым был Корпус лэптопа для смартфона Motorola Atrix 4G , представленный в 2011 году. Совсем недавно Nexdock выпустил линейку корпусов, например, Neckdock XL с 15,6-дюймовым сенсорным дисплеем и беспроводной зарядкой . CrowView Note выделяется низкой ценой и прямой совместимостью с Raspberry Pi 5 и Jetson Nano без необходимости подключения кабелей. Компания предоставила нам образец CrowView Note для обзора; мы протестировали его с мини-ПК Khadas Mind Premium под управлением Windows 11 и Ubuntu 22.04, а также с Raspberry Pi 5 и Jetson Nano Developer Kit.

Характеристики CrowView Note

• Дисплей – 14 дюймов
• Тип – IPS панель
• Разрешение – 1920 x 1080 (FHD)
• Яркость – 300 кд/м²
• Частота обновления – 60 Гц
• Цветовой охват – 100% sRGB
• Контрастность – 1000:1
• Соотношение сторон – 16:9
• Аудио
  • Стереодинамики 2Вт 8Ω
  • Аудиоразъем 3,5 мм
• Интерфейсы
  • 1x USB 3.0 Type-C порт (полнофункциональный)
  • 2x USB Type-A порта
  • 2x Mini HDMI порта
• Питание
  • Вход – 12В/4А через разъем постоянного тока
  • Выход
    • 5В/5А через USB Type-C порт питания
    • 5В/3А через полнофункциональный USB Type-C порт
• Аккумулятор – 7,4В 5000 мАч
• Габариты – 334 x 223 x 20 мм
• Вес – 1,2 кг (измерено: 1149 грамм)

Распаковка

Устройство получено в розничной упаковке, показанной ниже.

Основные характеристики указаны на задней стороне коробки; компания также подчеркивает совместимость с одноплатными компьютерами Raspberry Pi, Jetson Nano Developer Kit, смартфонами, ПК, игровыми консолями и т.д.

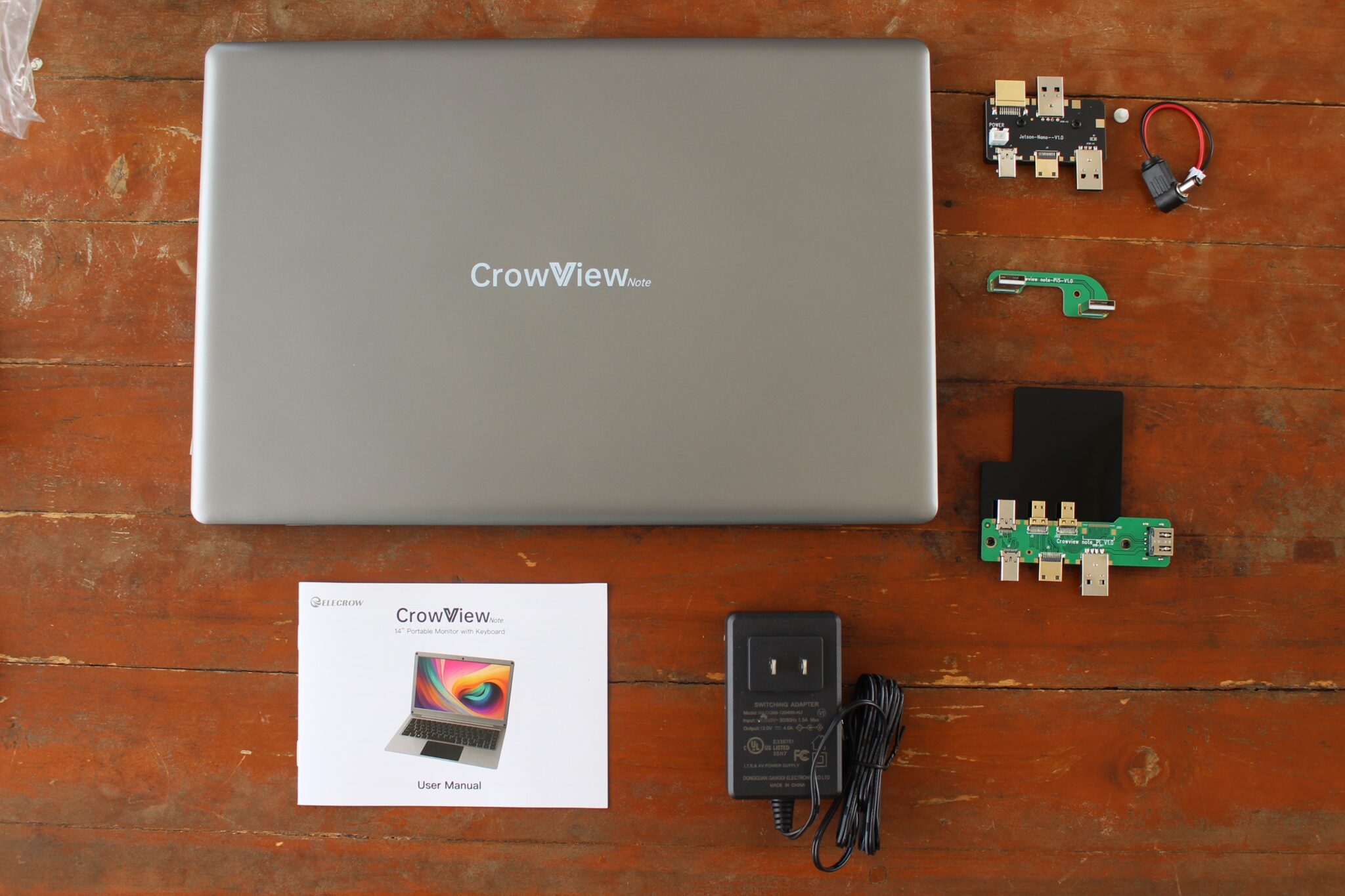

Комплект включает корпус лэптопа CrowView Note, руководство пользователя на английском языке, блок питания 12В/4А, адаптерные платы Bridge Board A (Crowview note PI V1.0) и B (Crowview note-Pi5-V1.0) для подключения Raspberry Pi 5, а также плату Bridge Board (Jetson-Nano–V1.0) для подключения Jetson Nano Developer Kit. Кабели не входят в комплект, поэтому для других устройств потребуются собственные кабели USB-C или USB-A и (micro) HDMI.

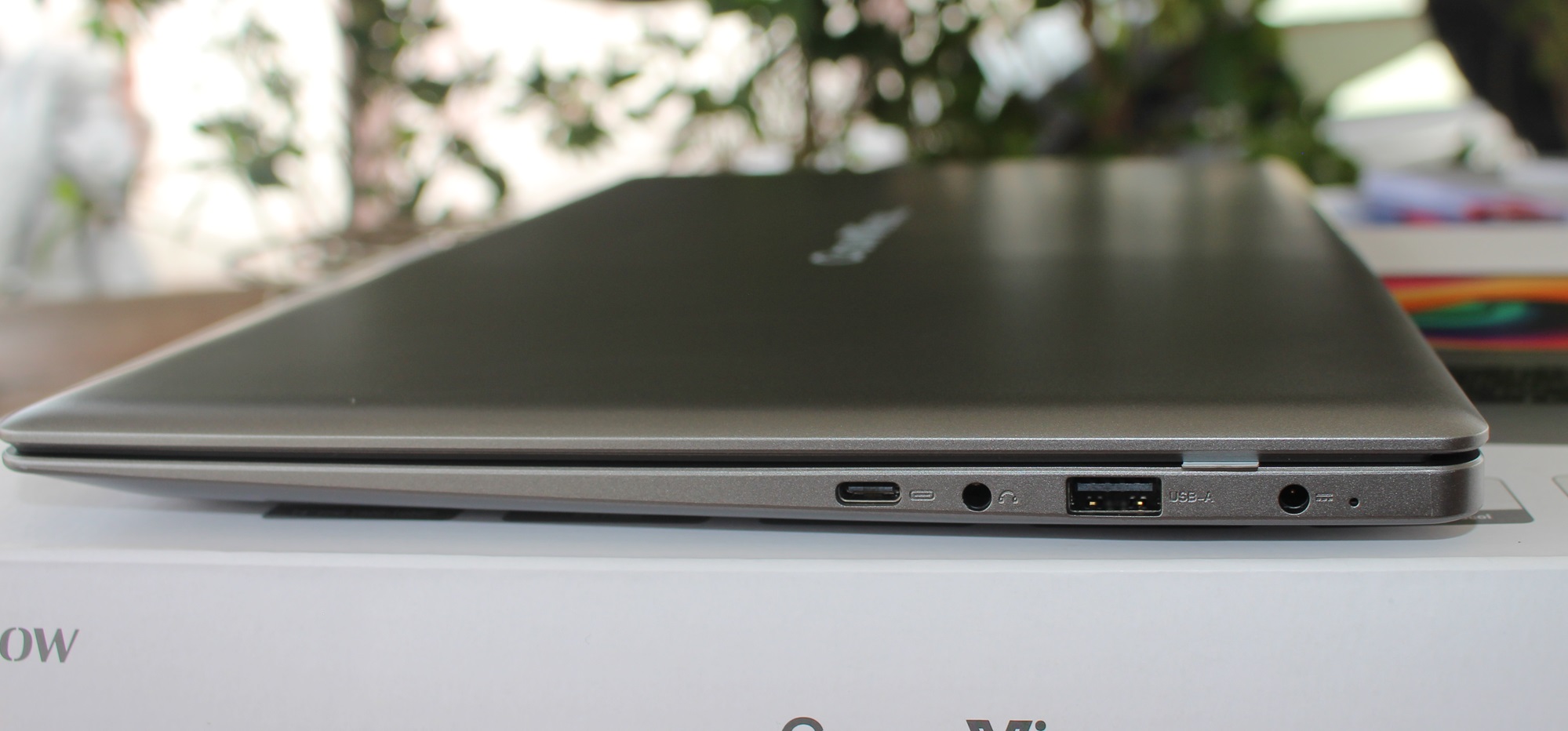

На правой стороне CrowView Note расположены: полнофункциональный USB Type-C порт с выходом 5В/3А, разъем для наушников 3,5 мм, порт USB 2.0 Type-A, разъем постоянного тока 3,5 мм для входа питания 12В постоянного тока и индикатор зарядки.

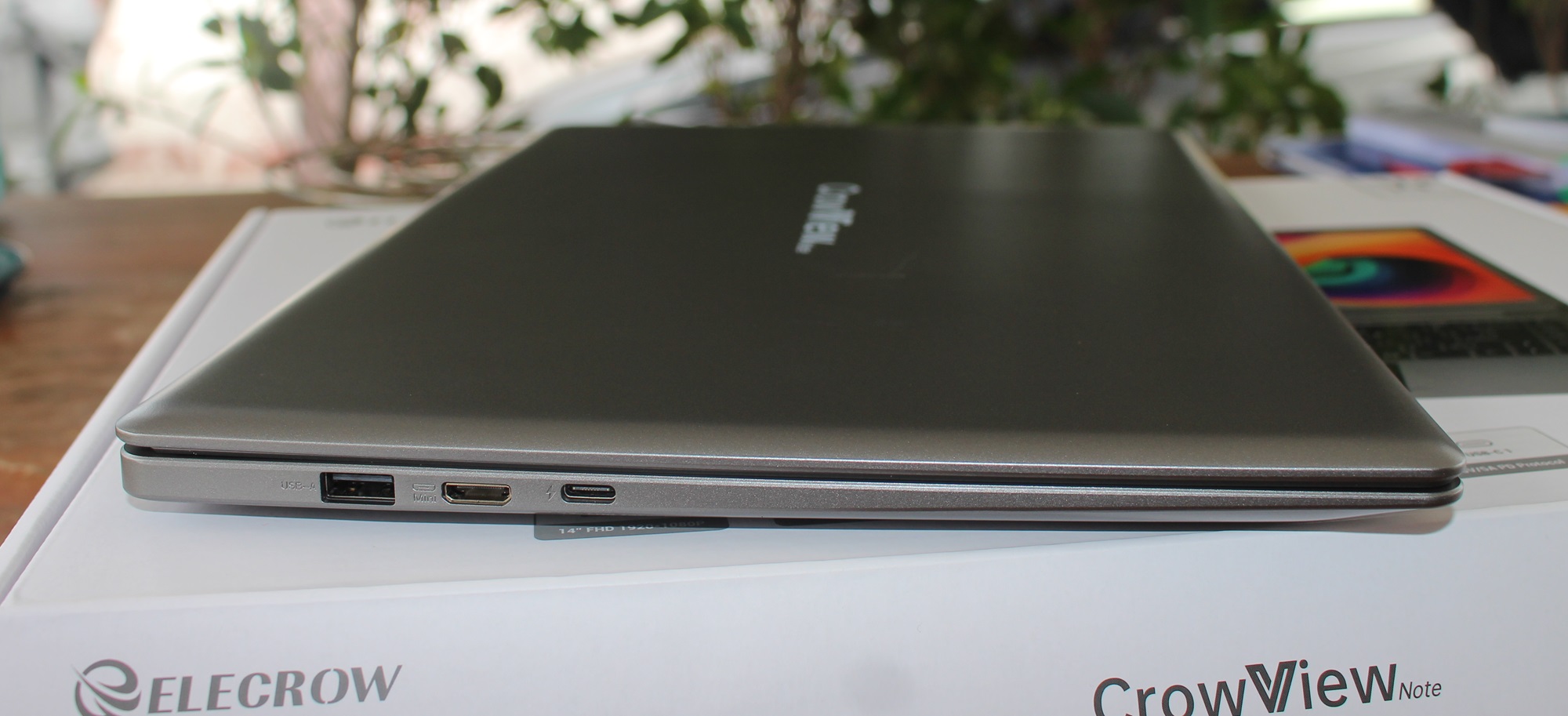

На другой стороне находятся еще один порт USB 2.0 Type-A, видеовыход mini HDMI и порт USB Type-C для выхода питания 5В/5А.

Корпус лэптопа имеет толщину всего 20 мм и относительно легкий вес – 1,2 кг. CrowView Note также оснащен встроенным аккумулятором 5000 мАч, который питает не только сам корпус, но и подключенные к нему устройства, что обеспечивает удобство переноски.

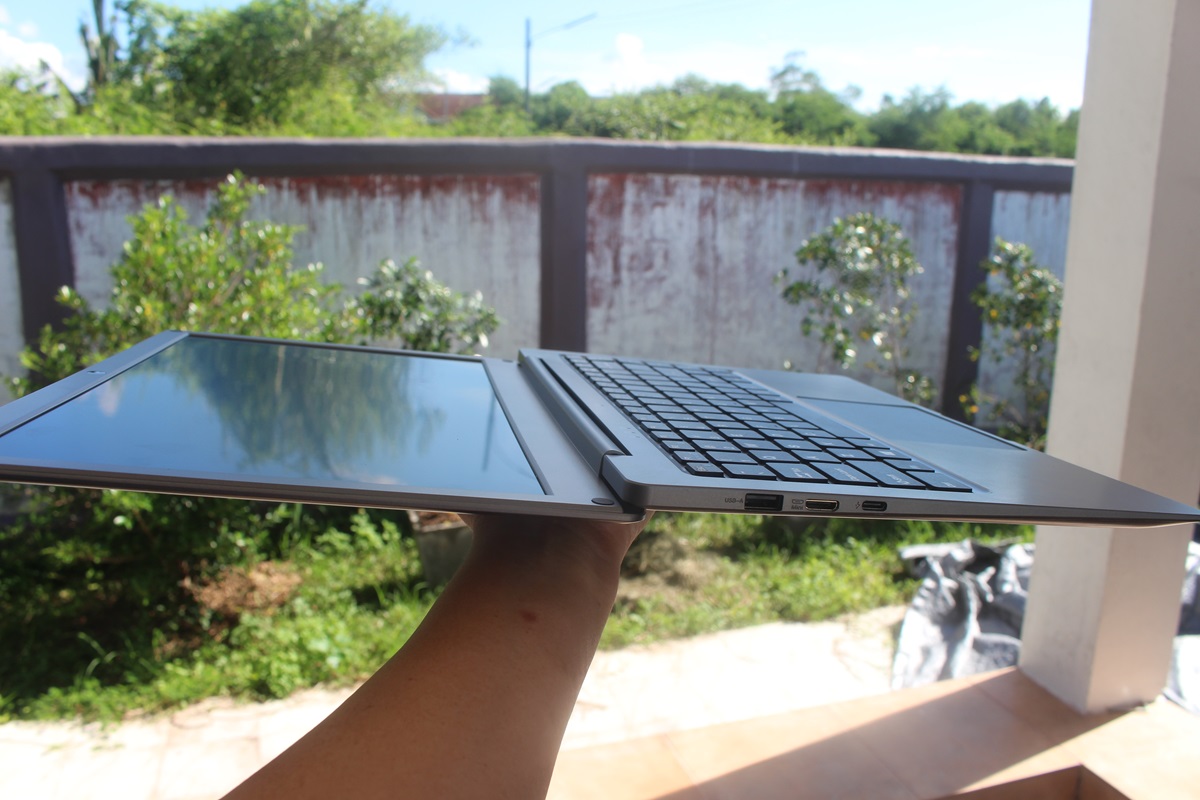

Дисплей также имеет петлю, позволяющую открывать его на 180 градусов до полностью плоского положения.

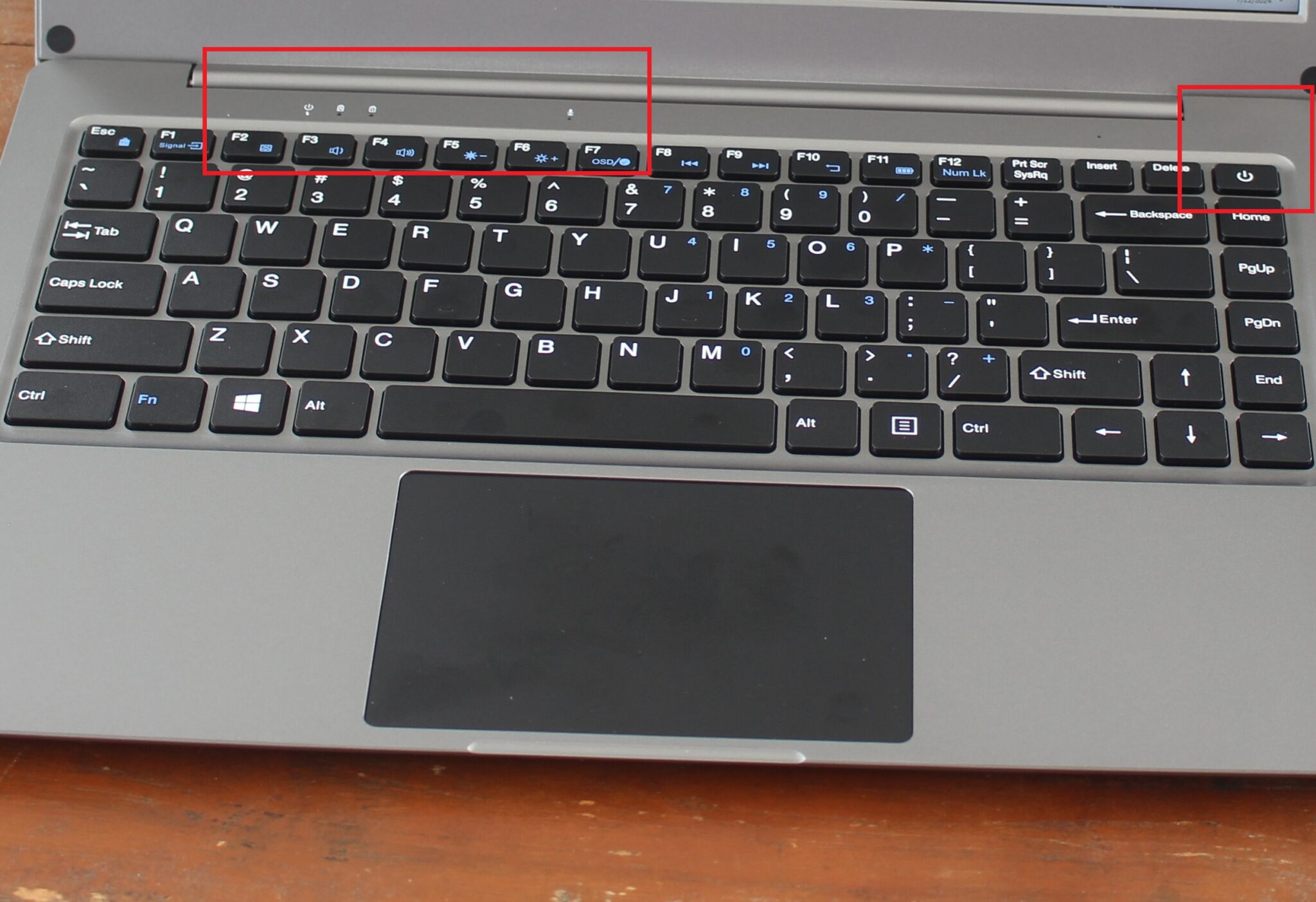

Над клавиатурой расположены три светодиодных индикатора: индикатор питания, CapsLock и Num Lock. Отверстие в правой части верхней панели предназначено для встроенного микрофона. Также выделена кнопка питания в правом верхнем углу, так как она используется для включения корпуса лэптопа и подключенных к нему плат Raspberry Pi 5 или Jetson Nano.

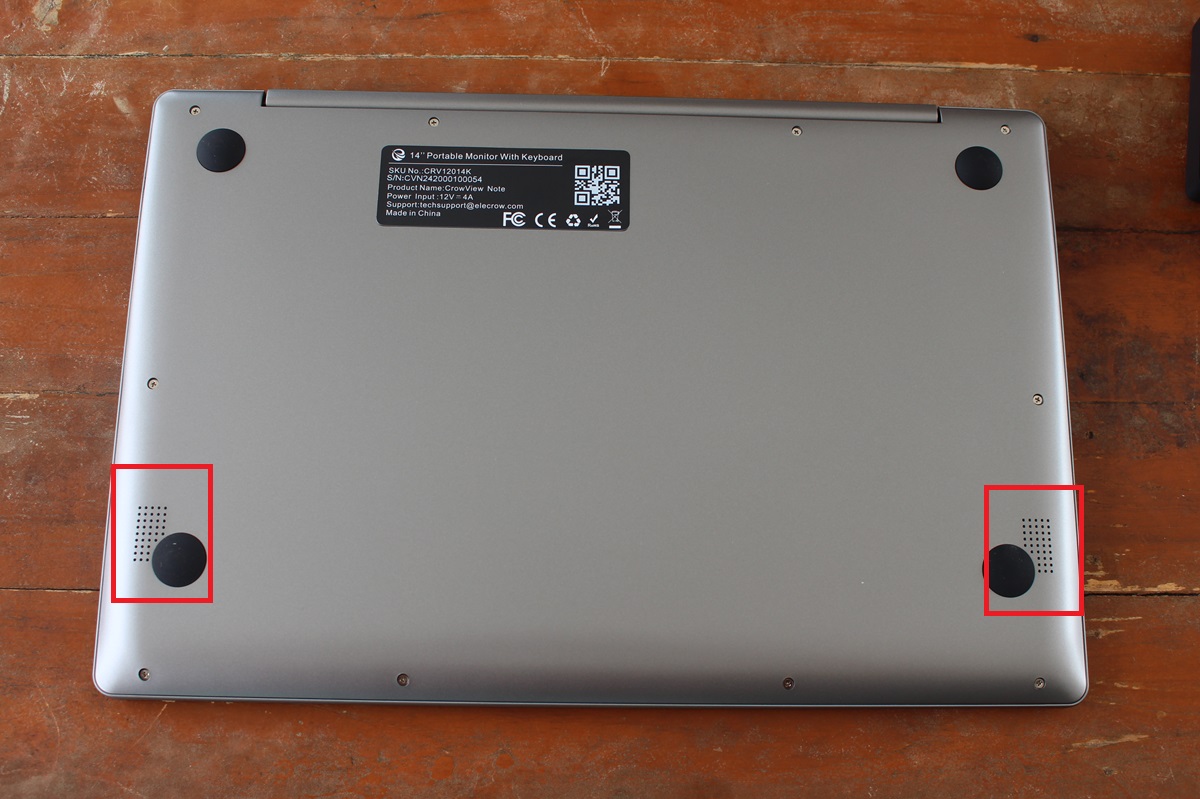

Два динамика расположены под корпусом лэптопа.

Компания разработала адаптерные платы для одноплатника Raspberry Pi 5 и Jetson Nano Developer Kit, которые устраняют необходимость в кабелях и повышают портативность корпуса даже с подключенным Raspberry Pi.

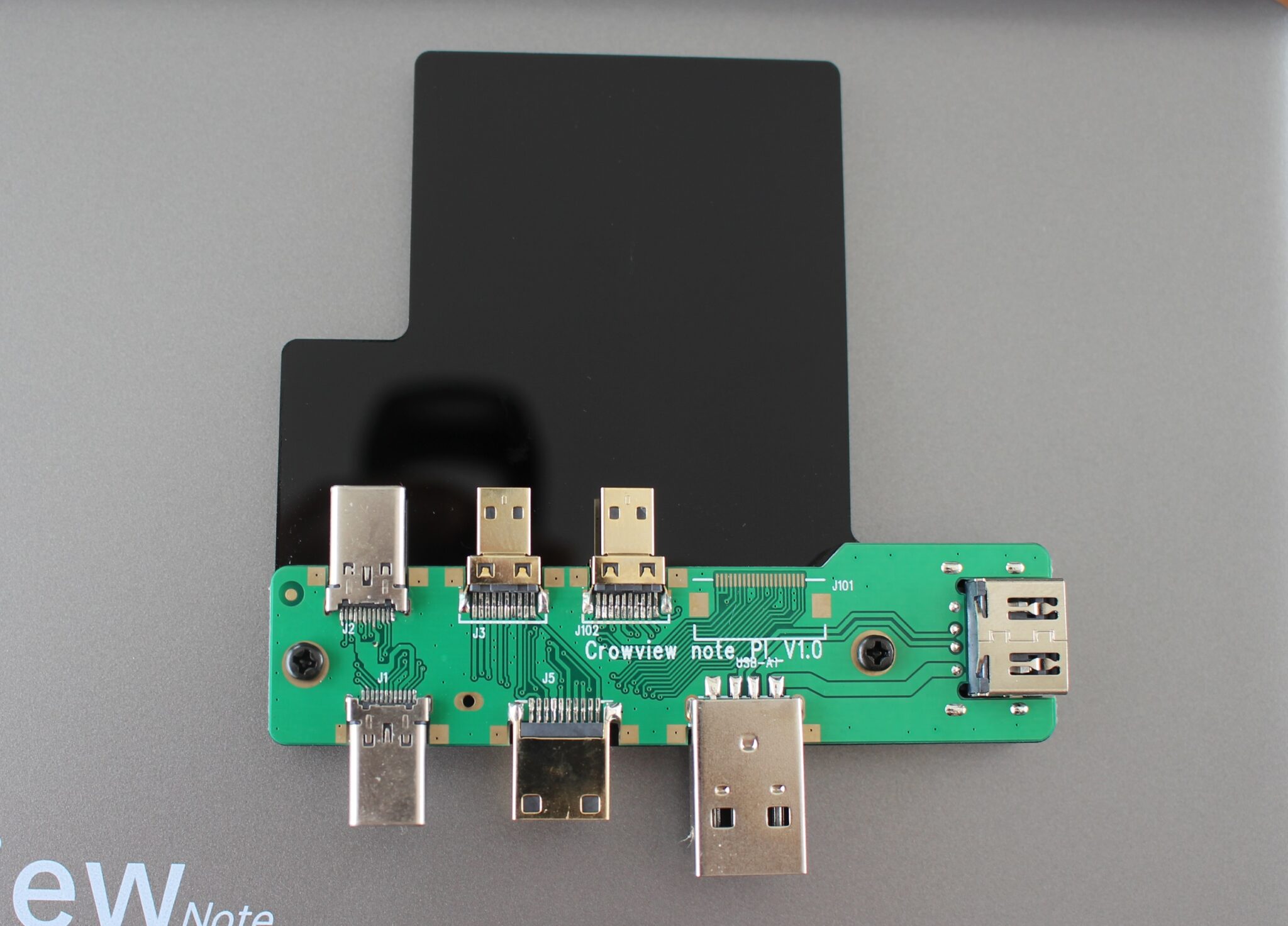

Bridge Board A – это адаптерная плата с двумя портами micro HDMI и портом USB Type-C для подключения к Raspberry Pi 5, а также портами USB Type-C, mini HDMI и USB Type-A для подключения к CrowView Note.

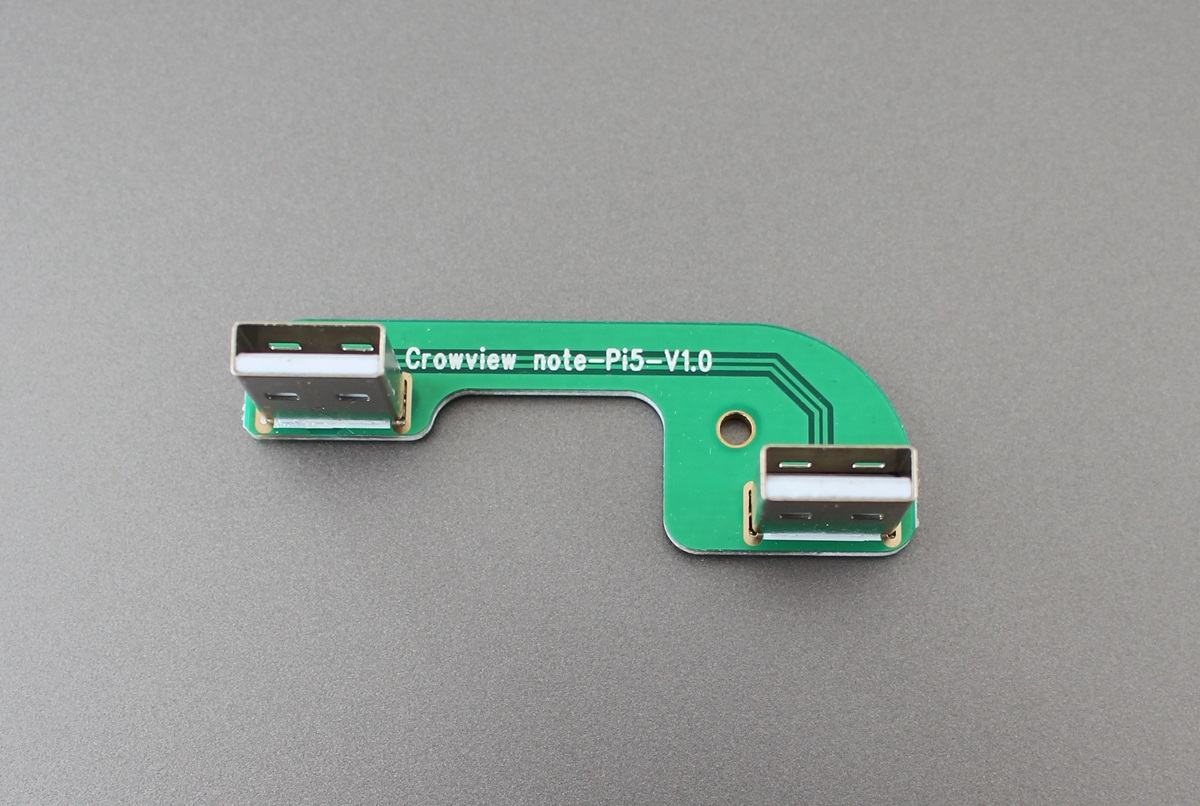

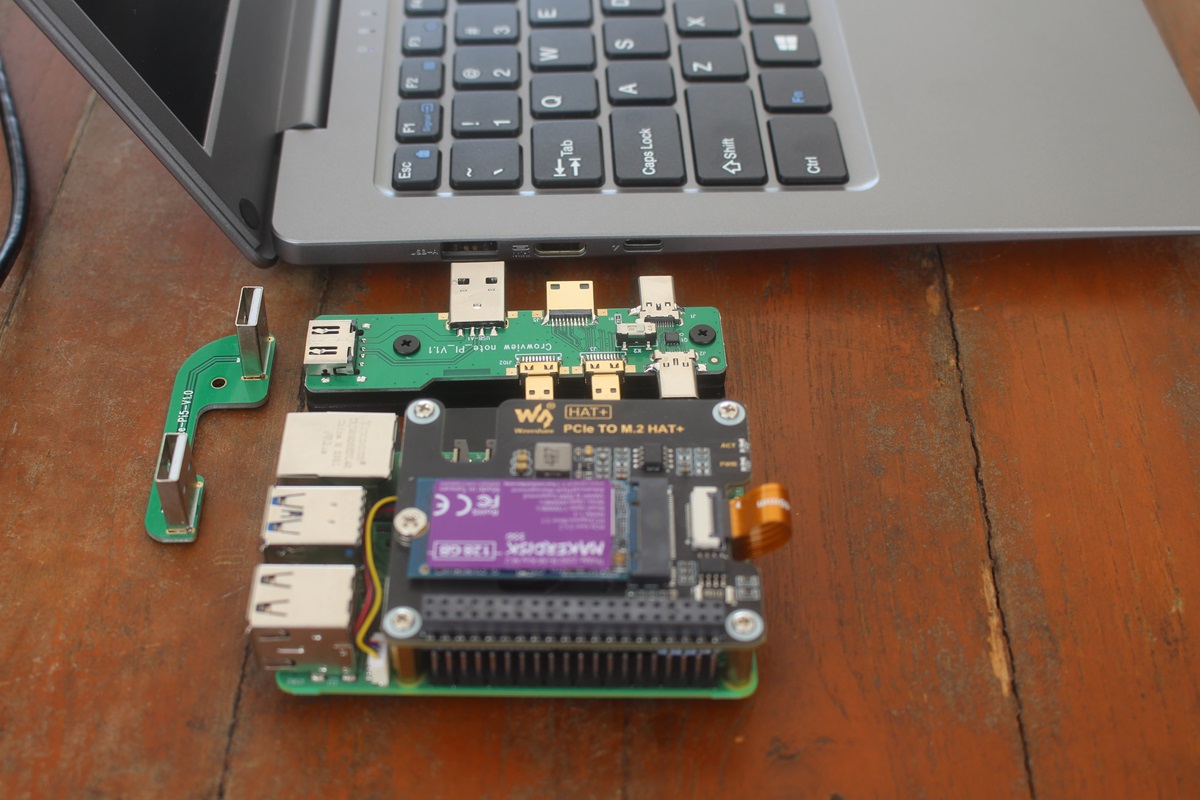

На боковой стороне также расположен дополнительный порт USB-A, который используется платой Bridge Board B, показанной ниже. Она имеет два порта USB Type-A для передачи USB-сигналов на Raspberry Pi 5 для управления клавиатурой, тачпадом и микрофоном.

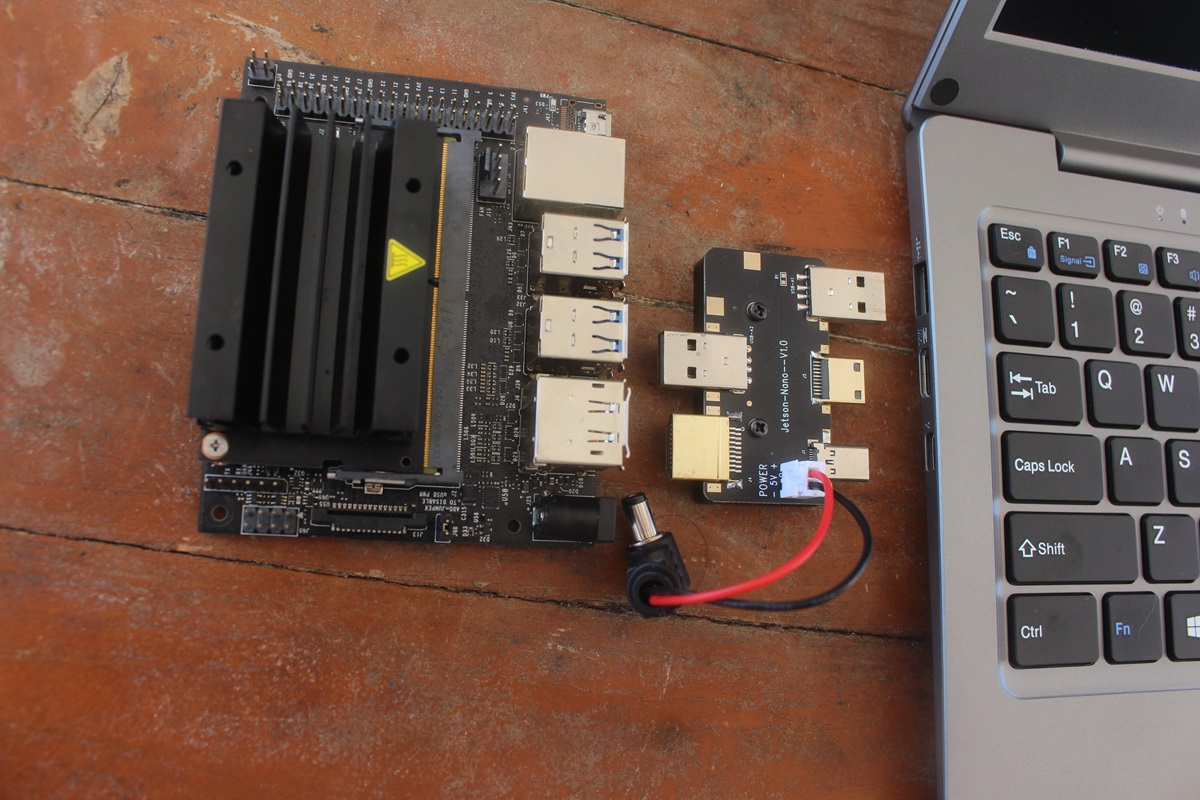

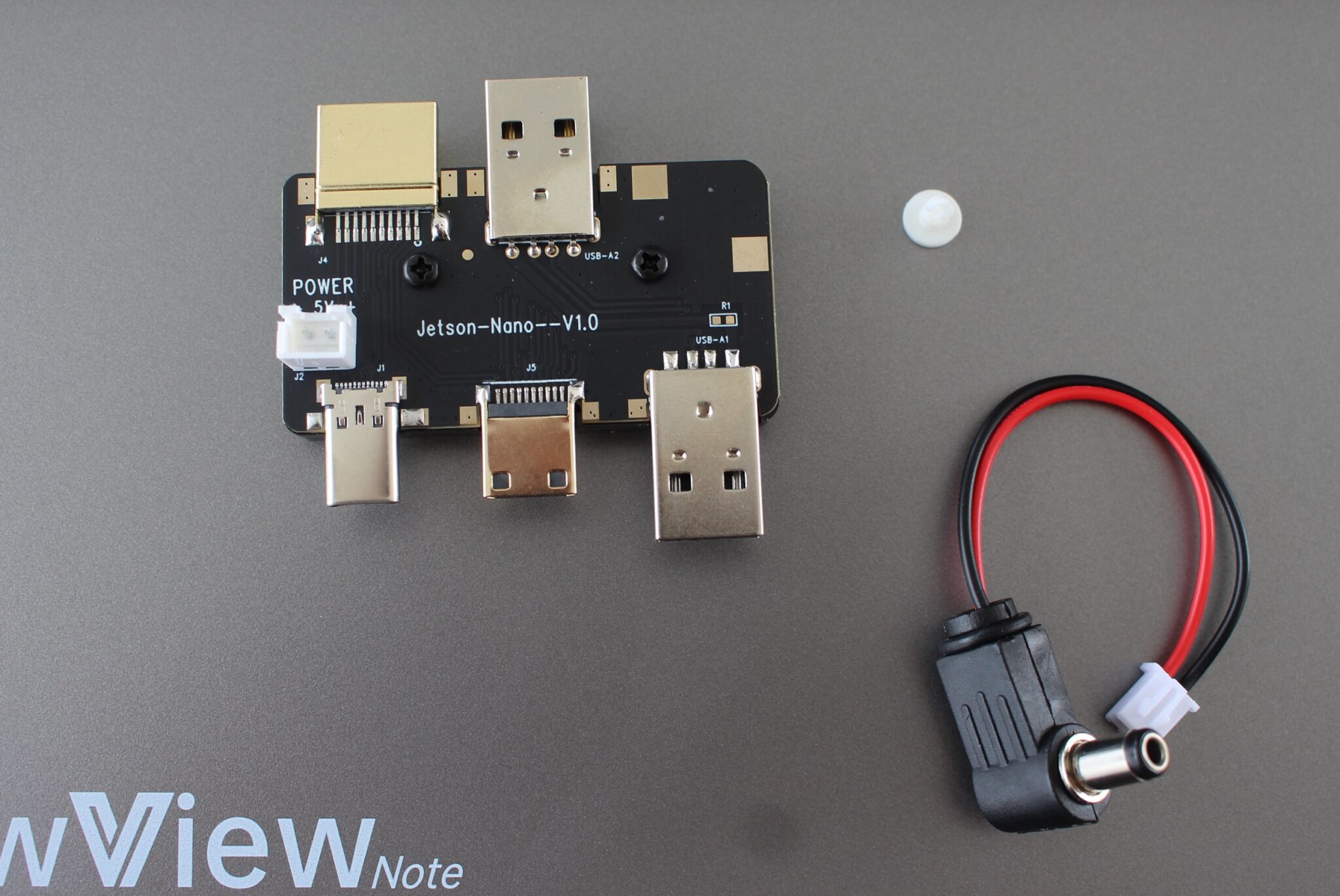

Адаптерная плата для Jetson Nano Developer Kit оснащена портами HDMI и USB Type-A для подключения к комплекту разработчика, портами USB Type-C, mini HDMI и USB Type-A для подключения к корпусу лэптопа. Также имеется 2-контактный разъем с «переходным кабелем» («Patch Cord») для питания платы и две белые пластиковые колонки для поднятия платы-носителя Jetson Nano.

Тестирование CrowView Note с Windows 11 и Ubuntu 22.04

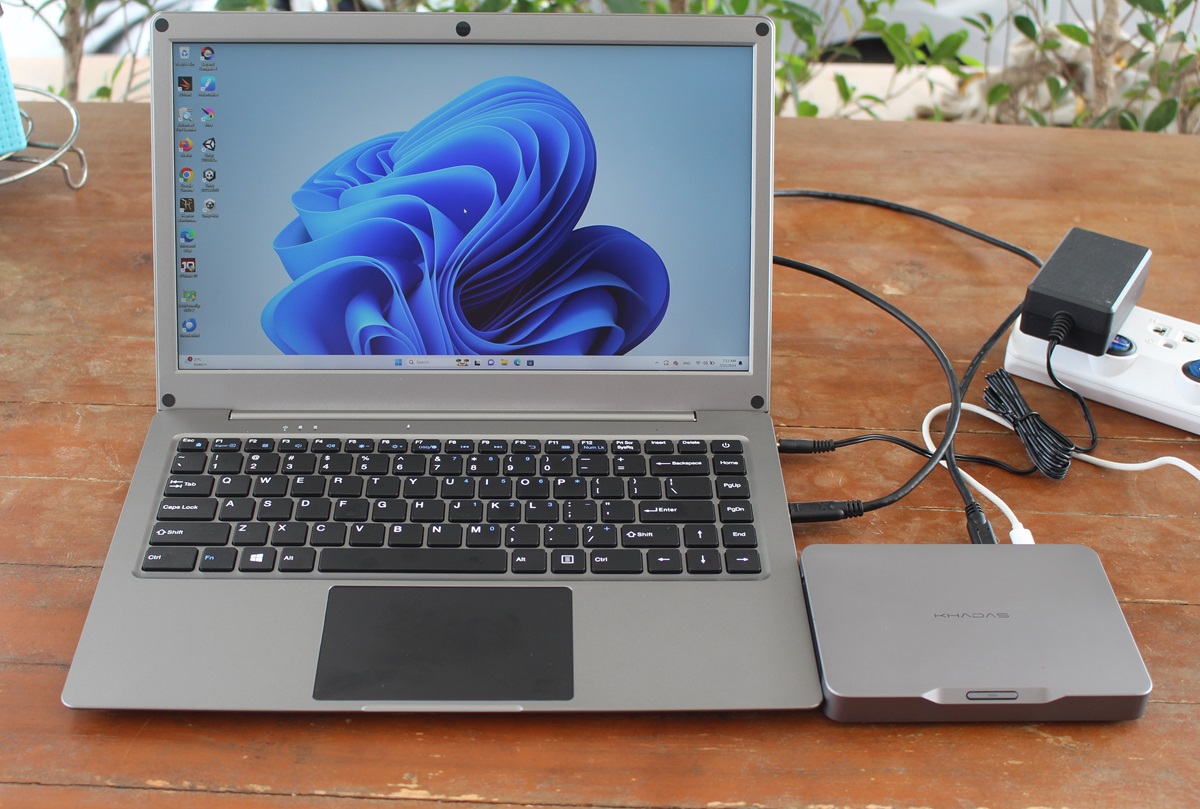

Сначала протестируем CrowView Note с мини-ПК Khadas Mind под управлением Windows 11 . Поскольку мини-ПК имеет полнофункциональный порт USB-C, достаточно подключить кабель USB-C к порту USB-C CrowView. Так как Khadas Mind потребляет больше 15 Вт, обеспечиваемых портом USB-C, также потребуется подключить блок питания для мини-ПК.

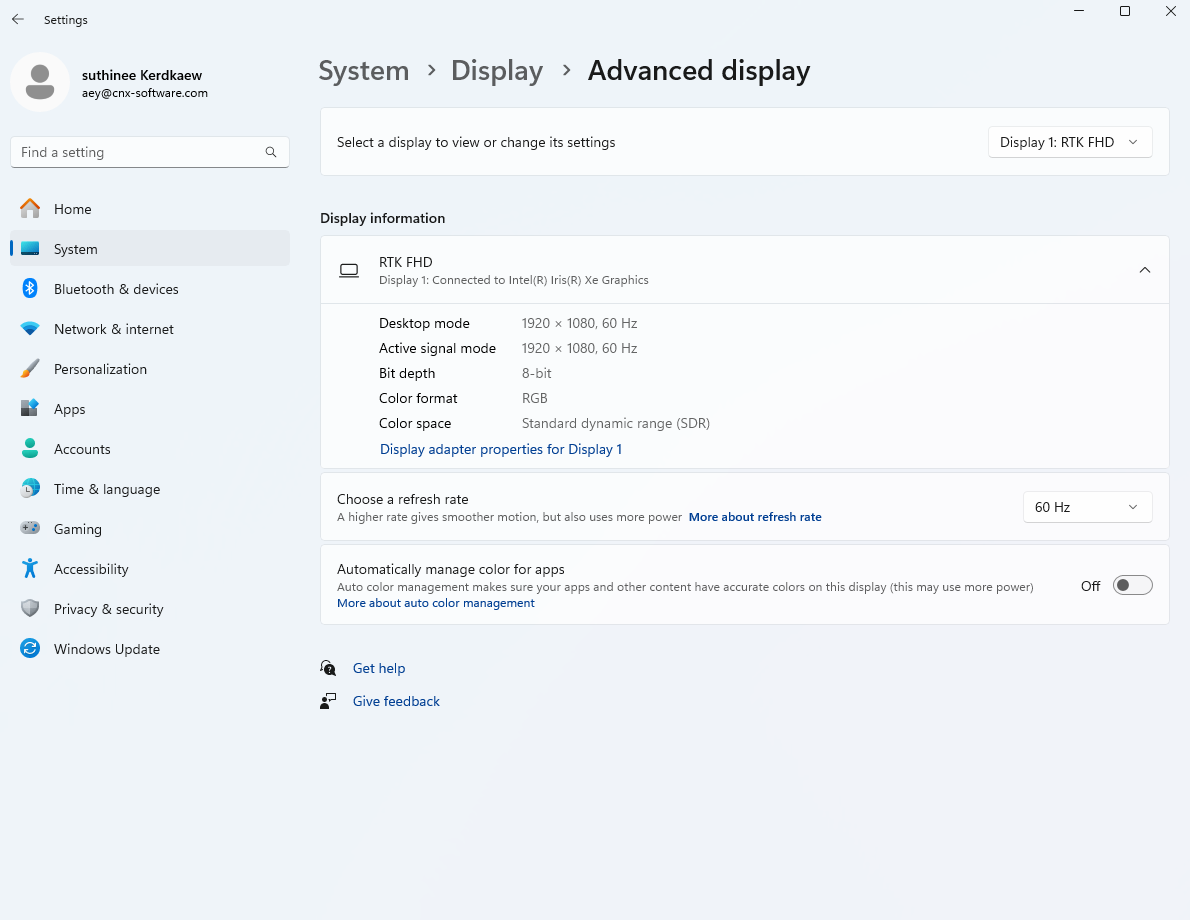

Разрешение и частоту кадров можно проверить в настройках Windows, где отображается дисплей RTK FHD с разрешением 1920×1080 и частотой 60 Гц.

Клавиатура и тачпад работали нормально. Также протестированы динамики и микрофон через аудиозвонок в Skype, а также аудиоразъем 3,5 мм с наушниками. Дизайн CrowView Note создает впечатление наличия веб-камеры, но, к сожалению, её нет…

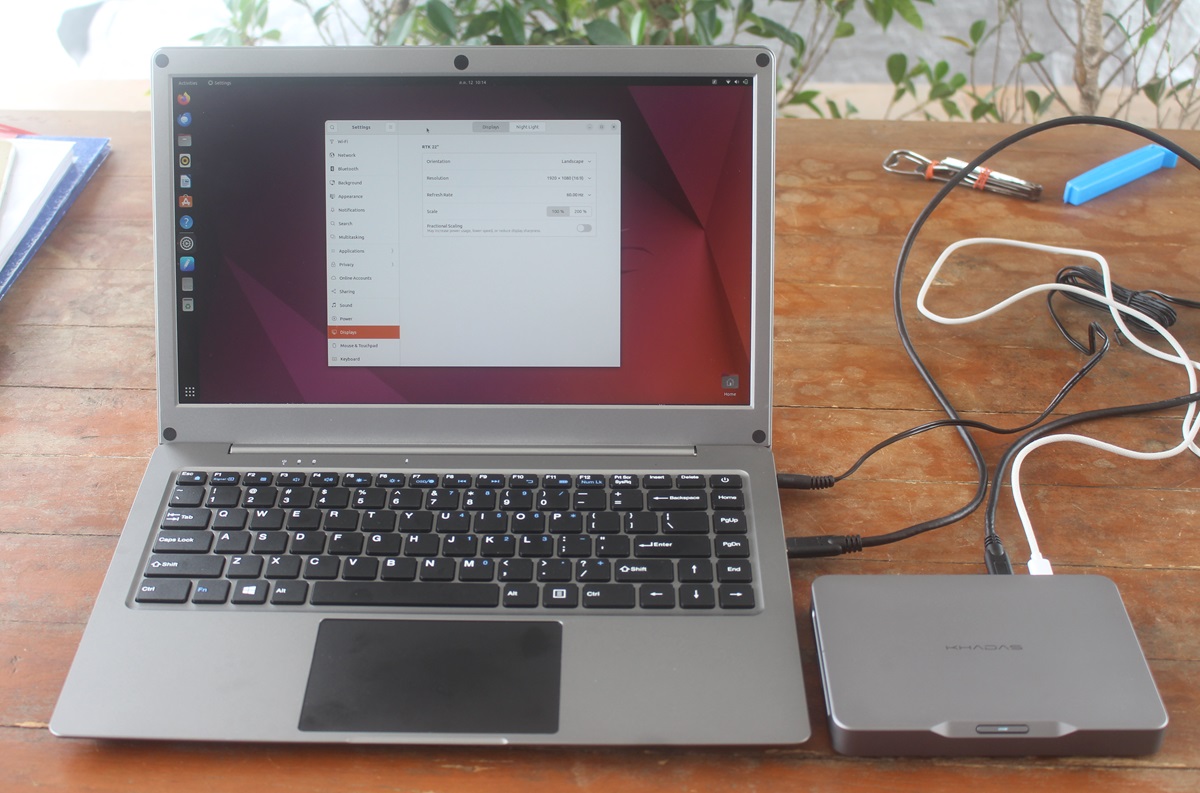

Мини-ПК Khadas Mind был перезагружен для загрузки Ubuntu 22.04; всё работает так же хорошо, как и в Windows 11.

У нас нет смартфона с выводом видео через USB-C, но руководство пользователя содержит неисчерпывающий список совместимых смартфонов и лэптопов для порта USB Type-C (полнофункционального).

Создание лэптопа на Raspberry Pi 5 с CrowView Note

Когда Elecrow впервые связались с нами, они сообщили о новом лэптопе на Raspberry Pi 5. Мы ожидали что-то вроде лэптопа CrowPi L со встроенным Raspberry Pi 4 . CrowView Note всё еще можно использовать как лэптоп на Raspberry Pi 5, но более гибким, хотя и не таким портативным способом (возможно, не стоит класть его в сумку без защиты). Raspberry Pi 5 можно подключить к корпусу лэптопа через две адаптерные платы, чтобы создать лэптоп на Pi 5. Кабели не требуются.

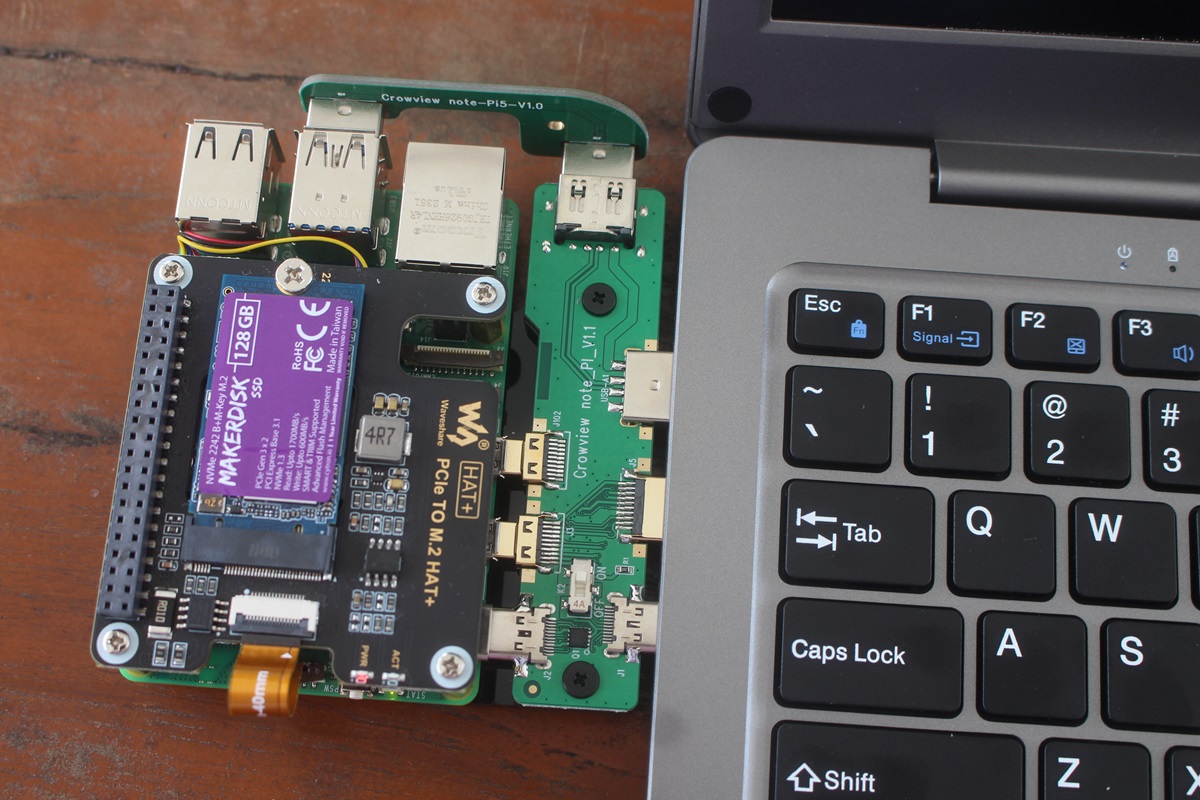

Сначала подключите Bridge Board A к Raspberry Pi 5, затем плату-адаптер Bridge Board B с 2 портами USB Type-A к Raspberry Pi 5 и Bridge Board A. Собранный комплект вставьте в портативный монитор CrowView Note.

Убедитесь, что переключатель включения/выключения на плате Bridge Board A включен, и нажмите кнопку питания на клавиатуре для загрузки системы.

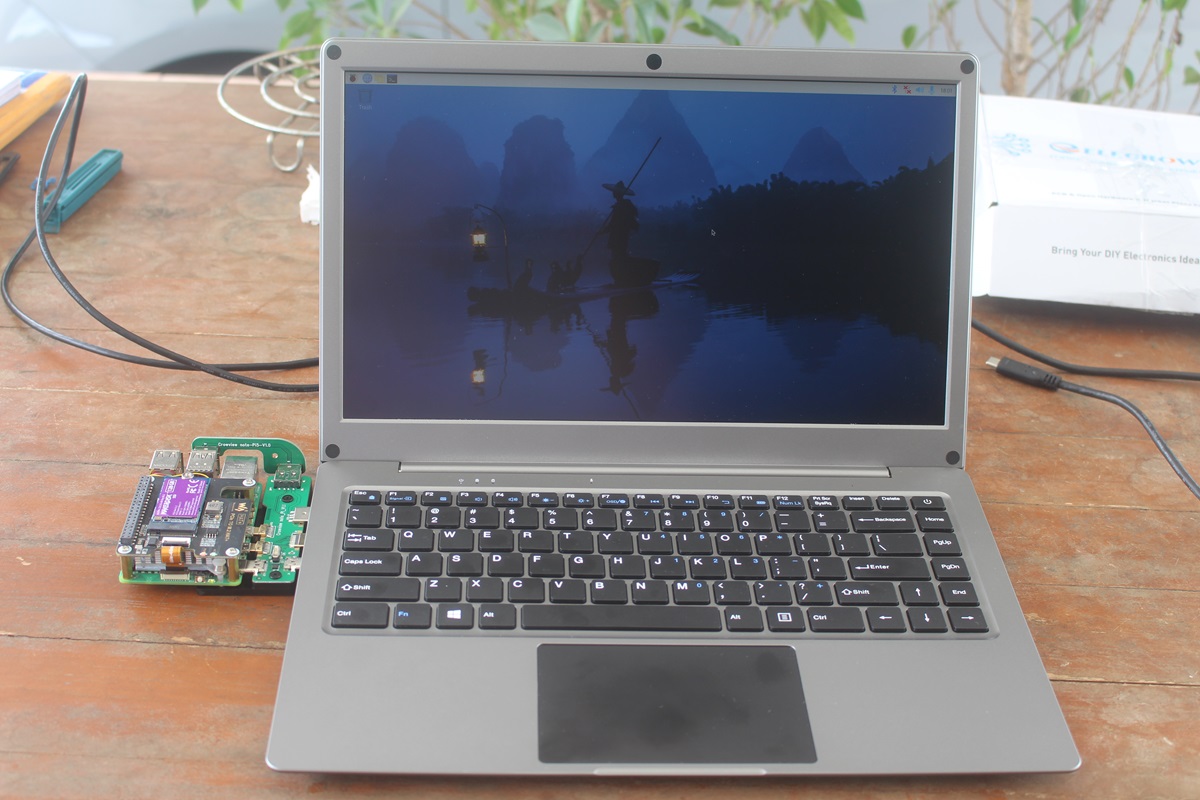

Как видно выше, корпус лэптопа может работать с Raspberry Pi 5 только от своего аккумулятора. Примечание: при первом запуске это не сработало. После тестирования с кабелями выяснилось, что плата Bridge Board B была повреждена, так как питание от порта USB-C отсутствовало. Elecrow оперативно прислали замену адаптера, после чего всё заработало. Однако обратите внимание, что Raspberry Pi OS не отображает уровень заряда батареи, в отличие от Windows 11 и Ubuntu 22.04.

[Обновление: Как отмечено в комментариях, можно использовать клавишу F11 для контроля уровня заряда батареи через OSD.

Также можно подключить Raspberry Pi 5 слева и мини-ПК справа, переключаясь между двумя источниками клавишей F1.

]

Говоря об аккумуляторе, после полной зарядки (проверено в Windows) при запуске утилиты стресс-теста на всех четырех ядрах время работы от батареи составило 40 минут. Это почти наихудший сценарий («почти», потому что GPU не нагружался). При типичном использовании, таком как веб-серфинг или просмотр видео на YouTube, можно ожидать около 1,5 часов работы, что может быть недостаточно для просмотра полного фильма.

Тестирование CrowView Note с NVIDIA Jetson Nano Developer Kit

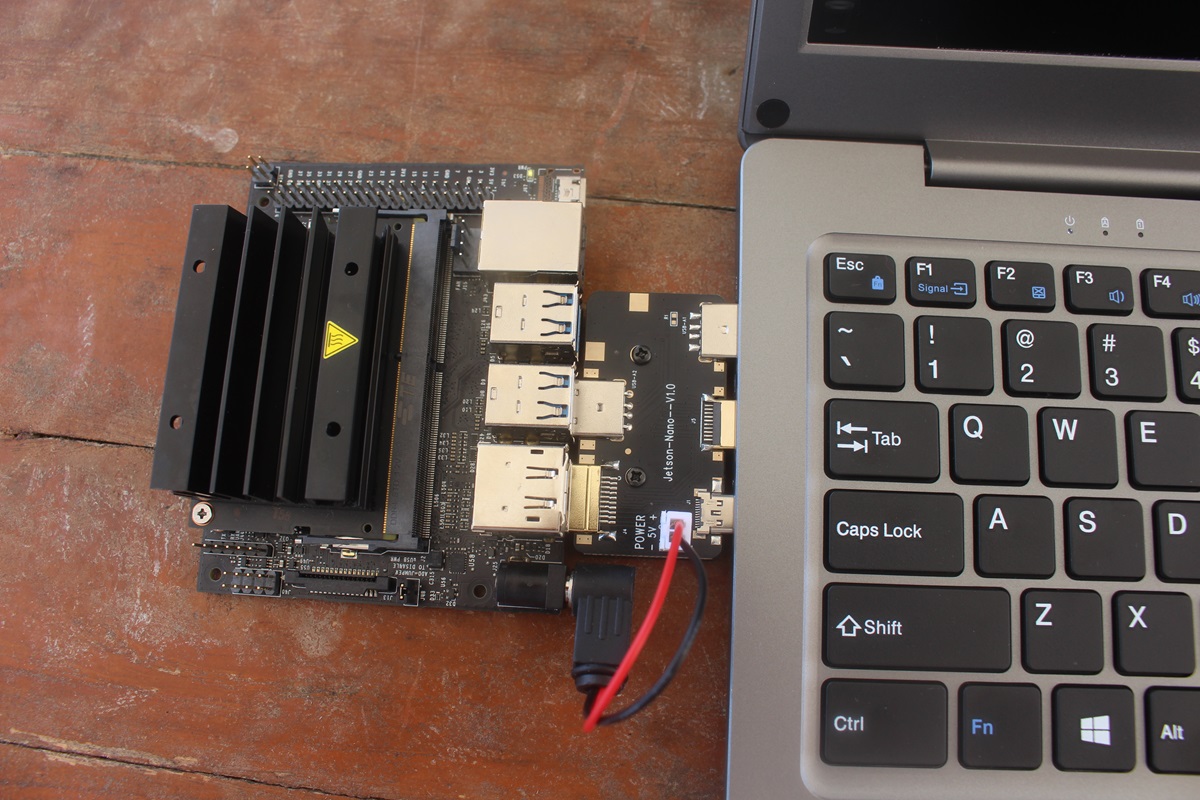

Также протестировали с 5-летним комплектом разработчика NVIDIA Jetson Nano , подключив его к корпусу лэптопа с помощью предоставленной адаптерной платы Bridge Board, подключенной к порту HDMI и одному из портов USB Type-A платы.

Питание осуществляется через «переходной кабель» («patch cord»), подающий 5В через разъем постоянного тока на плате.

Первая плата Bridge Board не подходила механически к портам на корпусе лэптопа, вероятно, менее чем на миллиметр… Поэтому также пришлось запросить замену. Elecrow прислали нам ранний прототип, что, вероятно, и стало причиной нескольких проблем с адаптерами. Надеемся, к моменту поставки конечным клиентам эти проблемы будут устранены. В любом случае, после получения замены всё работало нормально.

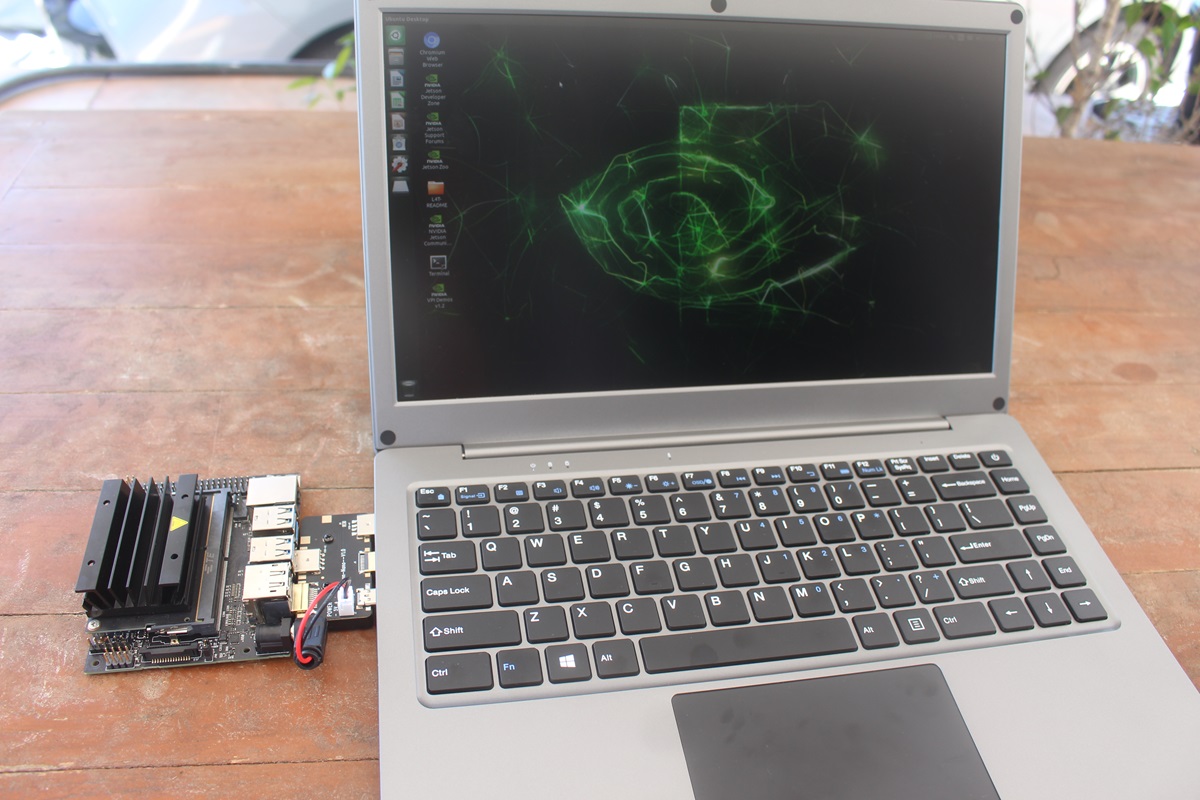

При использовании на столе, подключенном к блоку питания 12В/4А, проблем нет. Работа от аккумулятора также возможна, что позволяет переносить лэптоп. Однако, есть сомнения в долговечности такого решения, так как Jetson Nano Developer Kit значительно тяжелее Raspberry Pi 5. Время автономной работы не тестировалось, но ожидается, что оно будет еще меньше, чем с Raspberry Pi 5, особенно при использовании GPU. Возможно, аккумулятор здесь лучше рассматривать как источник бесперебойного питания…

Заключение

Elecrow CrowView Note – это относительно легкий 14-дюймовый корпус лэптопа с 84-клавишной клавиатурой, тачпадом, микрофоном, динамиками и встроенным аккумулятором. Он прост в использовании, портативен и совместим с любыми устройствами, имеющими порт USB-C с режимом DisplayPort Alt Mode или порты HDMI и USB-A. Особенно хорошо он подходит для Raspberry Pi 5 и NVIDIA Jetson Nano Developer Kit благодаря предоставляемым адаптерам, устраняющим необходимость в кабелях.

В целом, продукт удовлетворил, но хотелось бы наличия некоторых кабелей в комплекте, а также веб-камеры. Дисплей лучше использовать в помещении, так как на улице он может показаться недостаточно ярким. Некоторые пользователи могли бы пожелать поддержку сенсорного экрана, возможно, она появится в будущих моделях.

Благодарим Elecrow за предоставленный для обзора корпус лэптопа CrowView Note и опциональные адаптерные платы для Raspberry Pi 5 и Jetson Nano Developer Kit. Elecrow запустили CrowView Note на Kickstarter с целью сбора $9,981, которая уже легко достигнута. Вознаграждения начинаются от $129,9 за CrowView Note с блоком питания 12В/4А. Адаптерные платы для Raspberry Pi 5 / Jetson Nano не включены по умолчанию и стоят дополнительно по $5 каждая. Их можно добавить в процессе «оформления залога» («pledging process») на CrowView Note. Поставки запланированы на ноябрь 2024 года.
