Orange Pi CM5 — это система-на-модуле, в основном совместимая с Raspberry Pi CM4 (и готовящейся к выпуску Raspberry Pi CM5?), работающая на базе восьмиядерного процессора Rockchip RK3588S Cortex-A76/A55, который поддерживает до 16 ГБ LPDDR4 и 256 ГБ флэш-памяти eMMC, в то время как модуль Pi CM4 ограничен 8 ГБ ОЗУ и 32 ГБ флэш-памяти.
Поскольку Rockchip RK3588S имеет больше интерфейсов, чем Broadcom BCM2711, установленный в Raspberry Pi CM4, компания добавила дополнительный 100-контактный разъем «плата-плата» с дополнительными интерфейсами, такими как собственный USB 3.0, SATA III, CAN Bus и дополнительный интерфейс PCIe 2.0 x1, что в общей сложности составляет два.

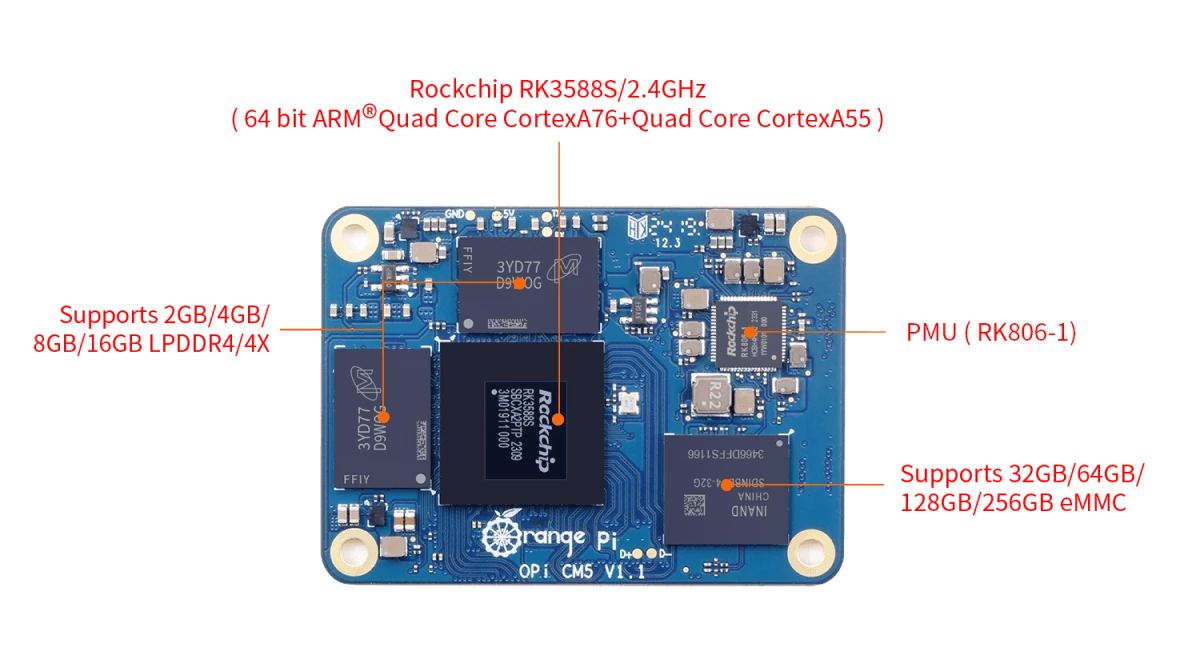

Технические характеристики Orange Pi CM5:
- SoC – восьмиядерный процессор Rockchip RK3588S с
- 4х ядра CortexA76 @ до 2,4 ГГц, 4х ядра CortexA55 @ 1,8 ГГц
- Графический процессор Arm Mali-G610 MP4 «Odin» с поддержкой OpenGL ES1.1/2.0/3.2, OpenCL 2.2 и Vulkan 1.2
- Видеодекодер – 8Kp60 H.265, VP9, AVS2, 8Kp30 H.264 AVC/MVC, 4Kp60 AV1, 1080p60 MPEG-2/-1, VC-1, VP8
- Видеокодер – видеокодер 8Kp30 H.265/H.264
- Ускоритель ИИ – 6 TOPS NPU
- Технологический узел – 8-нм LP
- Системная память – 2 ГБ, 4 ГБ, 8 ГБ или 16 ГБ LPDDR4x SDRAM
- Память — 32 ГБ, 64 ГБ, 128 ГБ или 256 ГБ флэш-памяти eMMC
- 3x 100-контактных разъема DF40 с шагом 0,4 мм между платами
- Хранилище
- 2х интерфейса SATA, один из которых совмещен с USB 3.0, а другой — с PCIe 2.0
- Поддержка SD-карт через интерфейс SDMMC
- Видеоинтерфейсы
- HDMI 2.1 или eDP 1.3
- 4-полосный интерфейс MIPI DSI
- 2-полосный интерфейс MIPI DSI
- Интерфейс камеры
- 4-полосный MIPI CSI Rx
- 2x 2-полосных приемника MIPI DPHY
- Сетевое подключение – RGMII Gigabit Ethernet (без физического уровня на модуле)
- USB – 3x USB 2.0, 1x USB 3.0 Type-C интерфейс с DP 1.4 Alt Mode
- PCIe – до 2x PCIe Gen 2 x1 (5 Гбит/с), мультиплексированных с USB 3.0 или SATA
- Другие периферийные устройства
- 1x SDIO 3.0 (например, для WiFi 5 и Bluetooth 5.0)
- Аудио – I2S, PDM, SPDIF
- UART, I2C, SPI, PWM
- CAN-шина
- 2x АЦП
- GPIO
- Хранилище
- Управление питанием – Rockchip RK806-1 PMIC
- Напряжение питания – один вход +5 В постоянного тока до 1,8 А
- Размеры – 55 x 40 x 1,6 мм (печатная плата)
- Вес – 12 грамм.
Orange Pi предложит образы Orange Pi OS(Arch), Ubuntu, Debian и Android 12 на странице загрузки модуля, а также исходный код Linux и Android, руководство пользователя, схемы (PDF), инструменты и механические файлы. Мы говорим «предложит», потому что на момент написания все они перечислены, но папки на Google Drive пустые.
Это не первая альтернатива Raspberry Pi CM4 под названием «CM5», так как Radxa CM5 был представлен в сентябре 2022 года, а Cool Pi CM5 последовал в апреле 2023 года, оба с похожим дизайном на базе Rockchip RK3588, как у Orange Pi CM5 SoM. Совместимость Raspberry Pi CM4 ограничена механической и электрической совместимостью с некоторыми ограничениями (например, не поддерживается двойной HDMI), а низкоуровневое программное обеспечение для Rockchip RK3588S отличается от программного обеспечения для Broadcom BCM2711, обнаруженного в Raspberry Pi CM4.
Как и его конкуренты, Orange Pi CM5 должен работать с официальной платой Raspberry Pi CM4 IO с учетом вышеупомянутых ограничений, а совместимость с другими платами-носителями CM4 необходимо проверять в каждом конкретном случае. Чтобы использовать интерфейсы на дополнительном 100-контактном разъеме, вам понадобится базовая плата Orange Pi CM5.

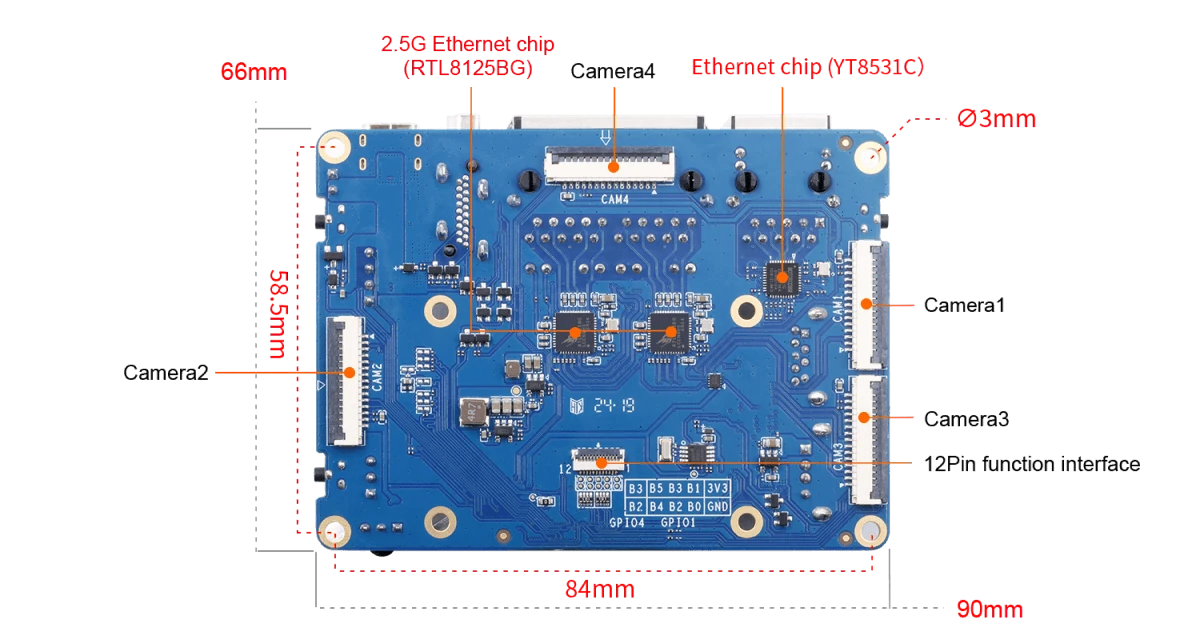

Технические характеристики базовой платы Orange Pi CM5:
- Совместимо только с модулем Orange Pi CM5, описанным выше.
- Хранилище – карта MicroSD
- Видеовыход – HDMI 2.1 до 8K при 60 Гц
- Камера – 4x 2-полосных разъема MIPI на нижней стороне платы
- Сетевое подключение
- Порт Gigabit Ethernet RJ45 через трансивер YT8531C
- 2х порта 2.5GbE RJ45 через контроллеры Realtek RTL8125BG PCIe
- USB
- 1х порт USB 3.0 (поддерживается режим хоста или устройства)
- 1х порт USB2.0
- Расширение
- 12-контактный разъем FPC
- Настраиваемые UART, PWM, I2C, SPI, CAN, GPIO и другие функциональные интерфейсы
- Поддерживает выходную мощность 3,3 В 500 мА
- 4-контактный разъем АЦП с 2 входами АЦП по 12 бит до 1,8 В
- 12-контактный разъем FPC
- Отладка – 3-контактный отладочный последовательный порт (UART)
- Разное
- ИК-приемник
- 2-контактный разъем RTC (шаг 1,25 мм)
- 2-контактный разъем для вентилятора 5 В (шаг 1,25 мм)
- Кнопка включения/выключения питания, кнопка MASKROM, пользовательская кнопка, кнопка сброса
- Красный светодиод питания, 3х зеленых светодиода для WAN, LAN1, LAN2
- Питание – 5 В/5 А через порт USB Type-C
- Размеры – 90 x 66 мм.
- Вес – 57,5 грамм.
Учитывая его размер, несущая плата имеет богатый набор функций, но не обеспечивает гибкости. Например, интерфейсы SATA или PCIe используются портом USB 3.0 и контроллерами 2.5GbE, но, возможно, было бы хорошей идеей сделать большую плату с разъемом(ами) M.2 и портами SATA и конфигурацией с помощью DIP-переключателей на USB 3.0, SATA или PCIe в соответствии с потребностями пользователя. Беспроводной модуль также отсутствует из-за ограничений по размеру как в модуле, так и в несущей плате, которая может принять адаптер USB WiFi.
Orange Pi CM5 SoM и базовая плата в настоящее время доступны на AliExpress со следующими опциями и ценами:
- 70 долларов США с 4 ГБ ОЗУ и 32 ГБ флэш-памяти eMMC
- 90 долларов США с 8 ГБ ОЗУ и 32 ГБ флэш-памяти eMMC
- 119 долларов США с 16 ГБ ОЗУ и 32 ГБ флэш-памяти eMMC
- 20 долларов США за базовую плату CM5
В настоящее время опция eMMC flash на 256 ГБ недоступна на Aliexpress. Европейским пользователям, возможно, придется подождать еще несколько дней, прежде чем они смогут приобрести комплект. Модули и комплекты Orange Pi CM5 также должны появиться на Amazon в ближайшие несколько дней. Дополнительную информацию можно найти на страницах продуктов для модуля и несущей платы .
