Тестирование ИИ и LLM на Rockchip RK3588 с использованием одноплатного компьютера Mixtile Blade 3 с 32 ГБ ОЗУ

Хотя обзор фокусируется на использовании RKNPU2 SDK с примерами компьютерного зрения, работающими на 6 TOPS NPU, и тестировании GPU-ускоренной LLM (поскольку реализация NPU еще не готова), мы также провели распаковку для осмотра аппаратной части и краткое руководство по запуску Ubuntu 22.04 на Mixtile Blade 3.

Распаковка Mixtile Blade 3

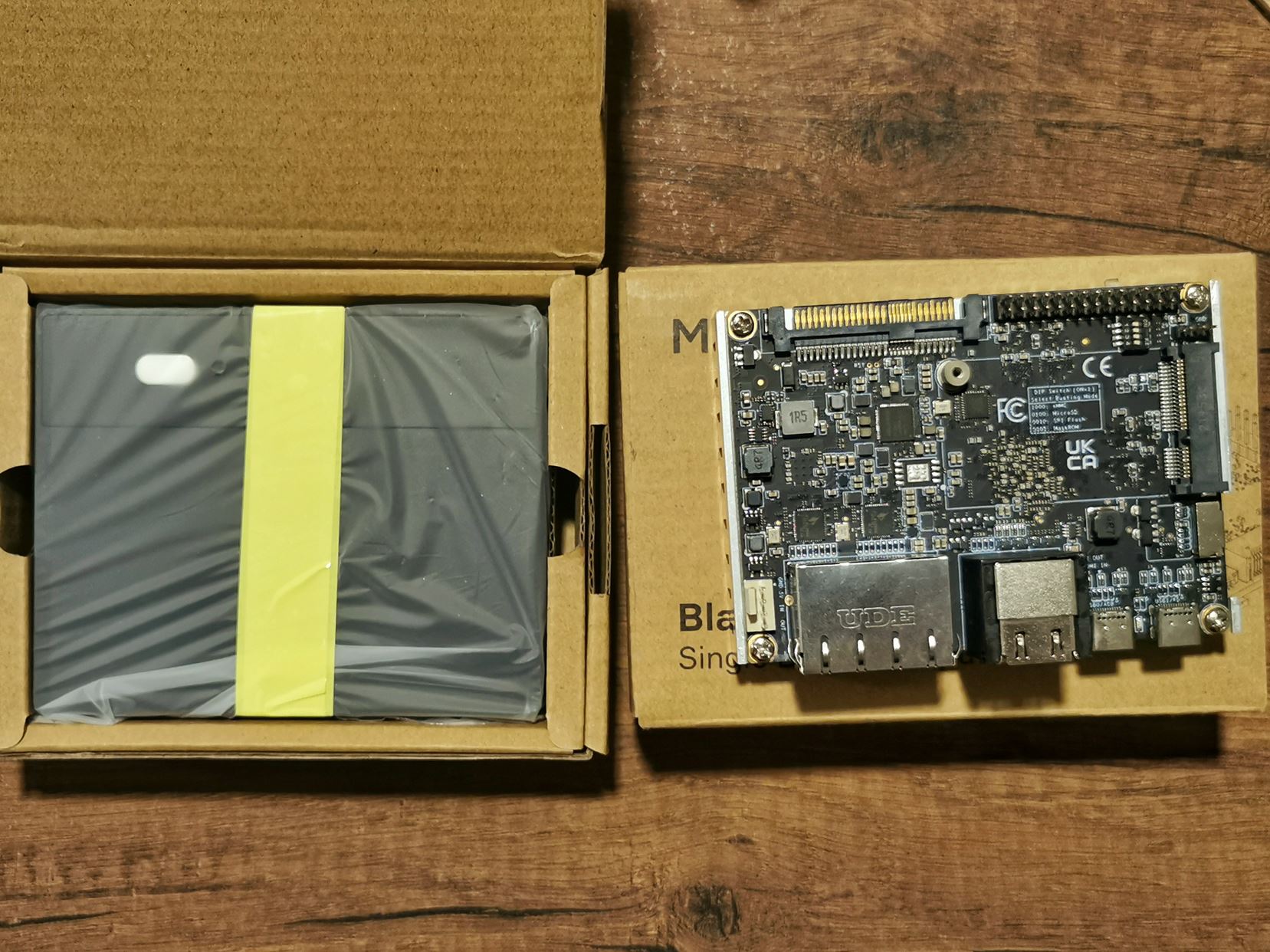

В комплекте от Mixtile было две коробки. Первая содержала одноплатную систему Mixtile Blade 3, вторая — корпус Mixtile Blade 3 Case.

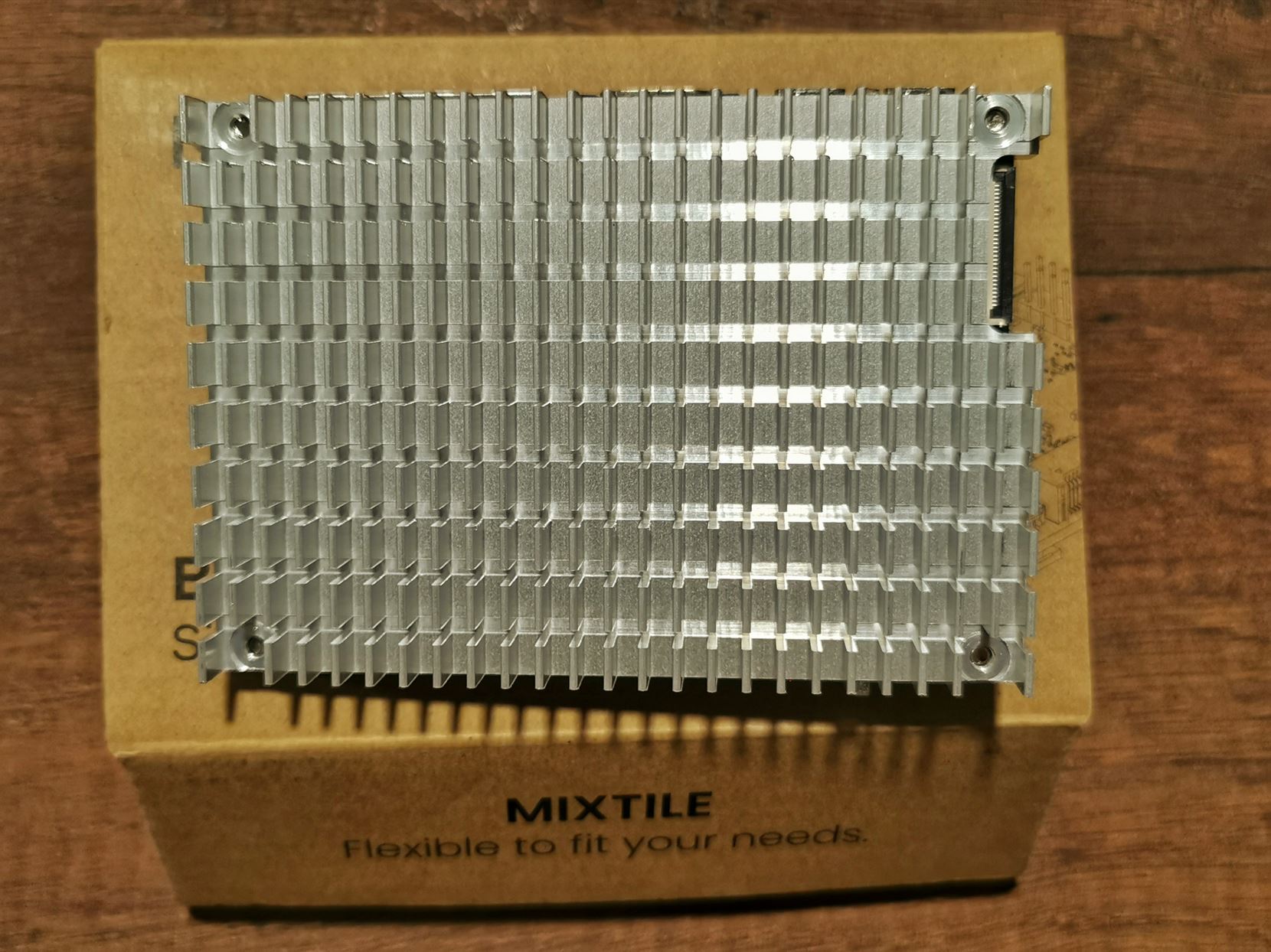

Сначала рассмотрим комплект платы Mixtile Blade 3. Плата оказалась довольно тяжелой при первом поднятии — это связано с радиатором, полностью закрывающим нижнюю часть PCB для обеспечения пассивного охлаждения путем рассеивания тепла от SoC RK3588.

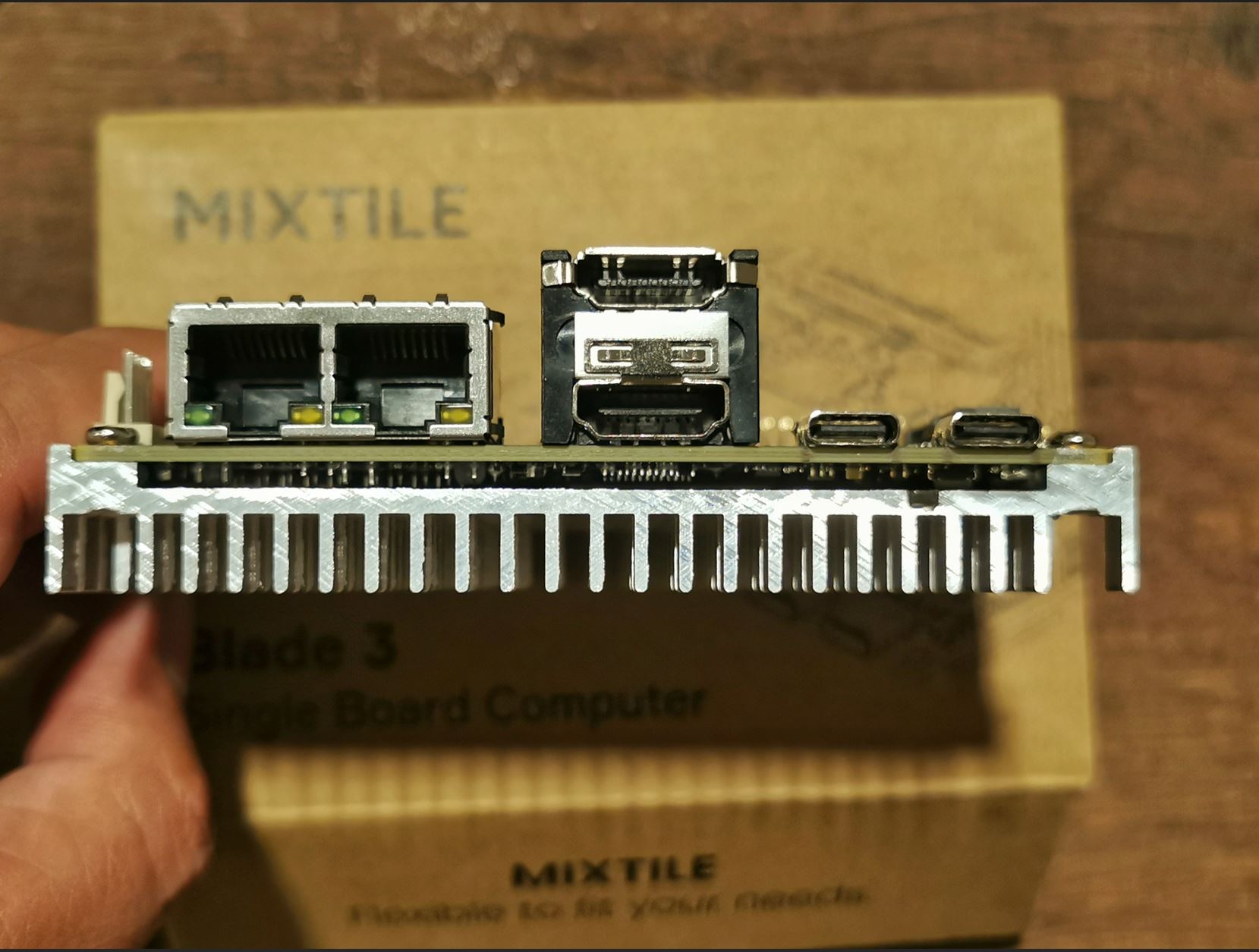

Тыльная панель Mixtile Blade 3 включает два порта Ethernet 2.5Gbps, два HDMI-порта (выход и вход), а также два порта USB Type-C. Плата также оснащена 30-контактным GPIO-разъемом, коннектором mini PCIe, разъемом MIPI-CSI для камеры, слотом для microSD карты, коннектором для вентилятора и отладочным разъемом для платы USB-TTL. Имеется также краевой разъем U.2 (SFF-8639) с сигналами 4-линейного PCIe Gen3 и SATA 3.0 для подключения PCIe/NVMe-устройств или объединения нескольких плат Blade 3 в кластер .

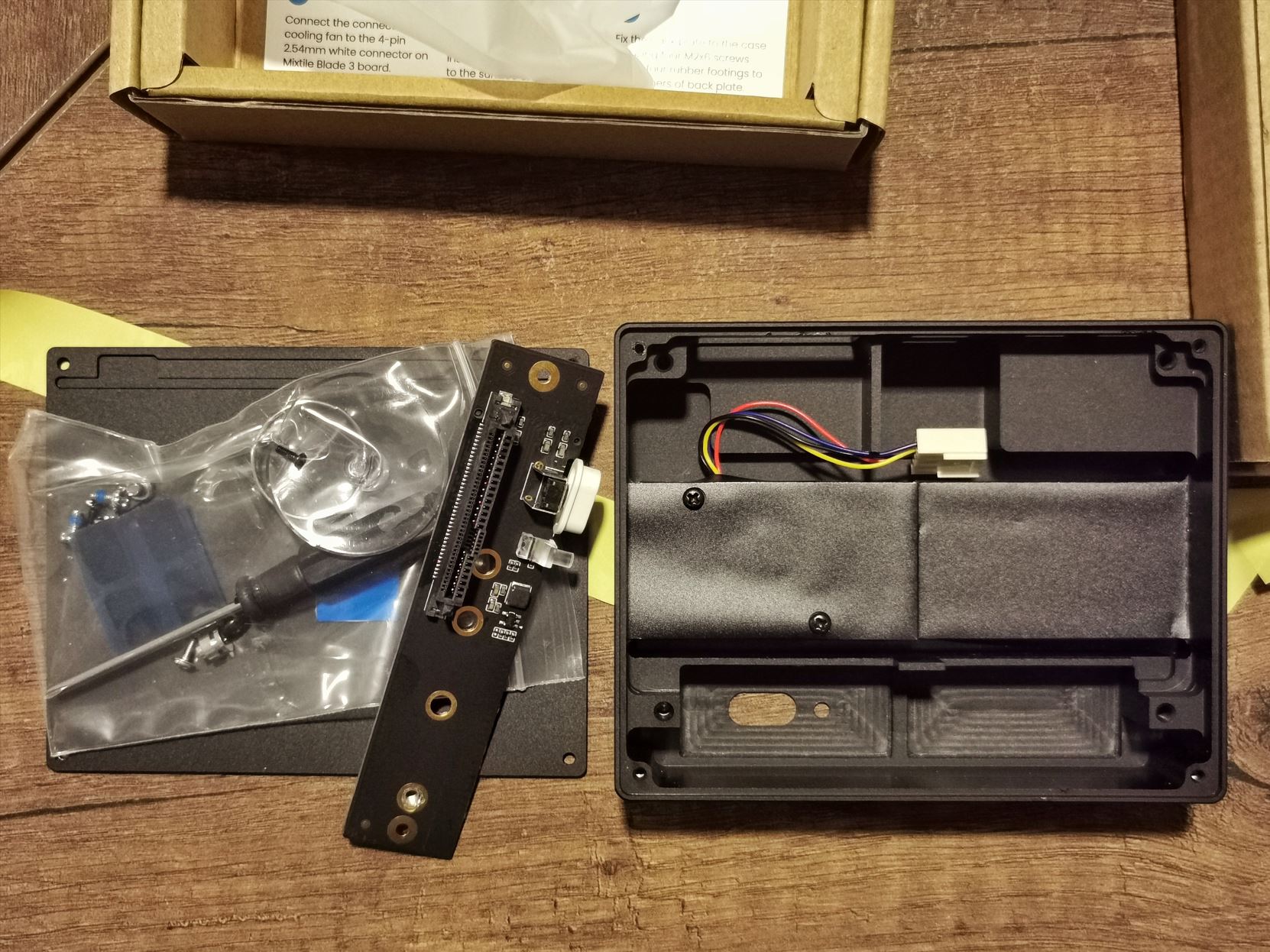

Теперь рассмотрим корпус для Mixtile Blade 3. Это алюминиевый корпус с ЧПУ-обработкой, который также поставляется с адаптером U.2-M.2 для подключения NVMe SSD или другого устройства PCIe (например, AI-акселератора), кнопкой питания, светодиодом для индикации рабочего состояния, набором винтов и отверткой.

Сборка корпуса Mixtile Blade 3

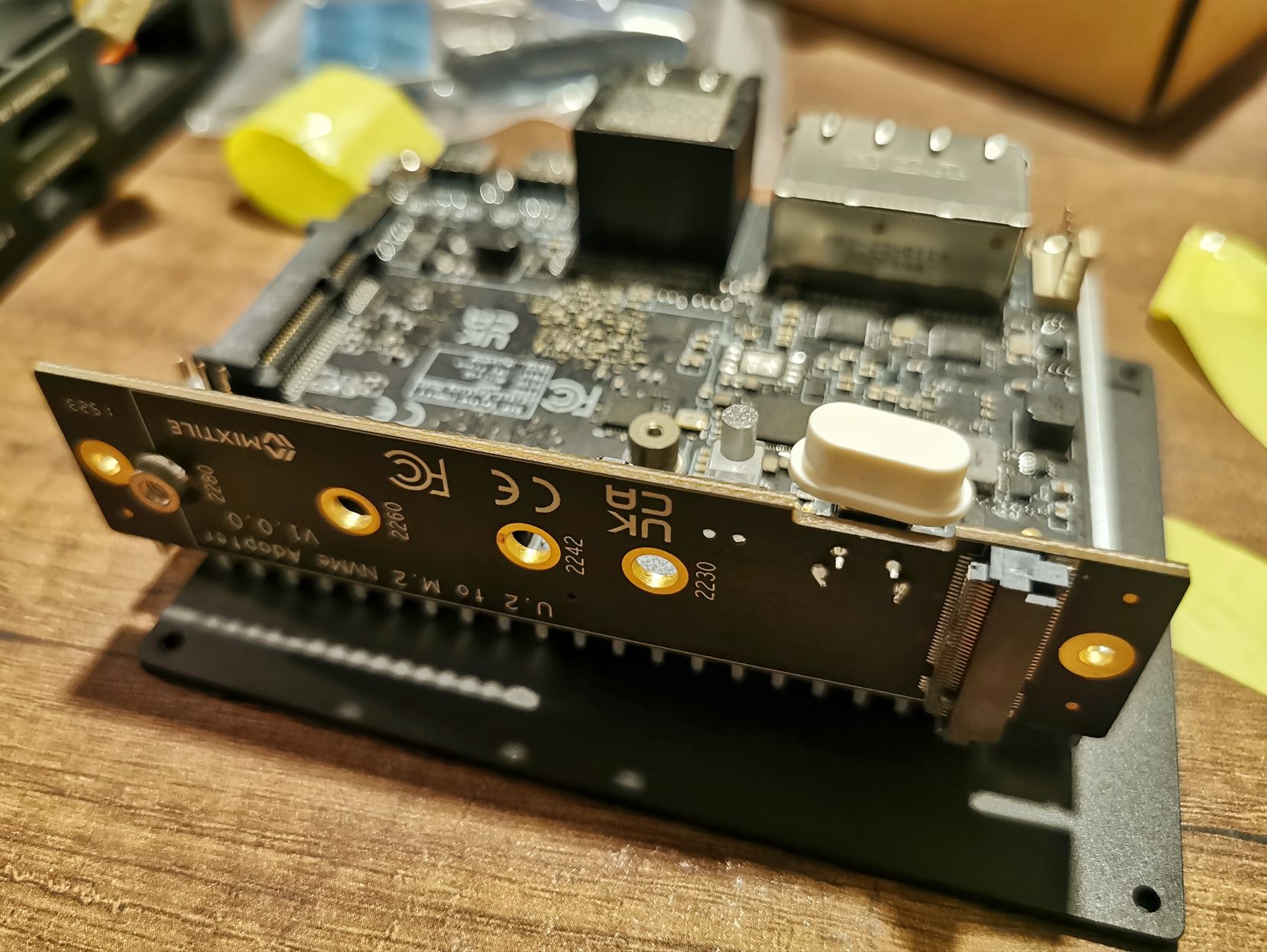

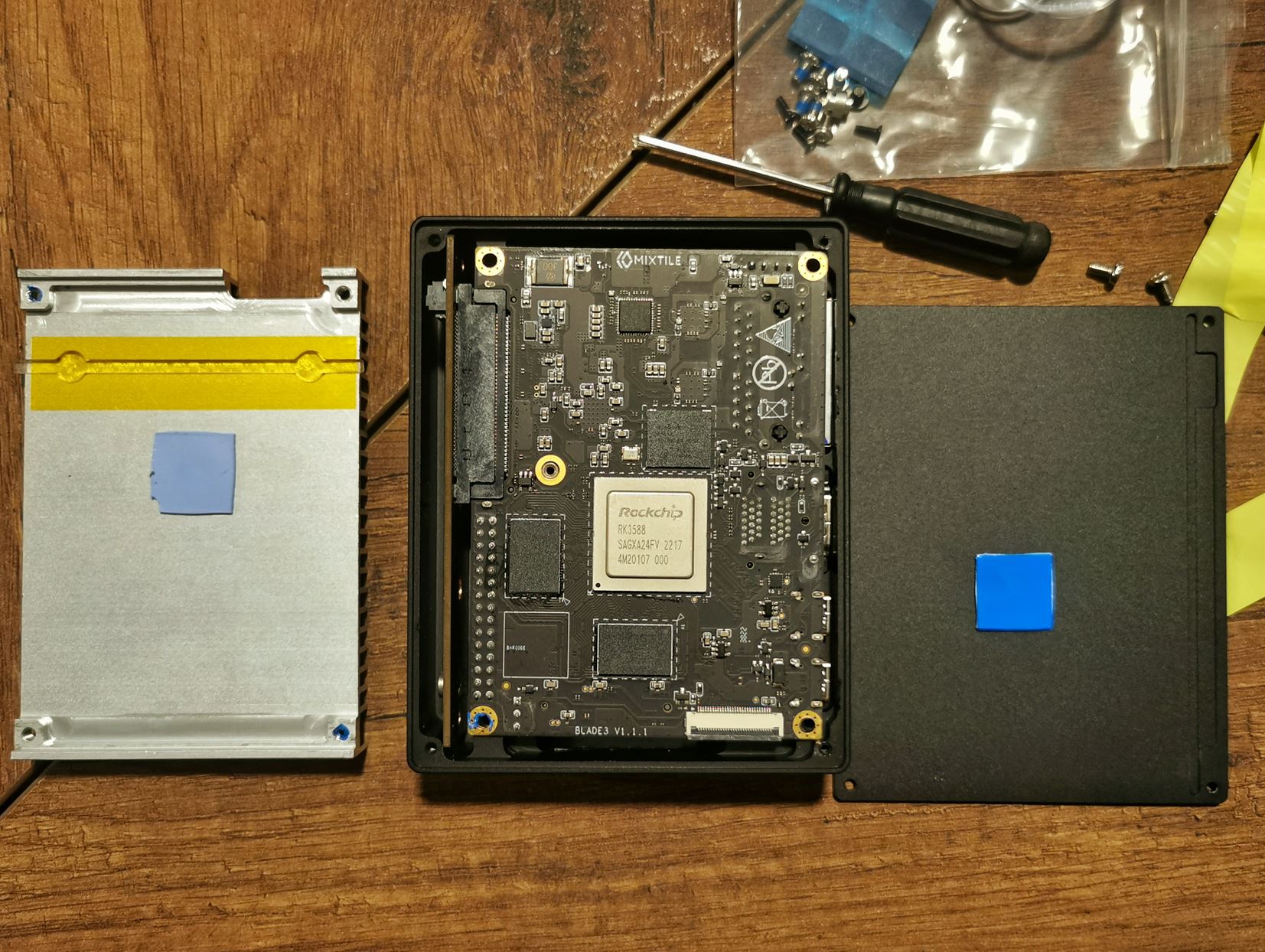

Теперь соберем плату Mixtile Blade 3 в корпус. Первым шагом снимается штатный радиатор, затем адаптер U.2-M.2 крепится к плате, после чего плата устанавливается в корпус. Сборка завершается закрытием крышки с использованием силиконовой термопрокладки, так как сам металлический корпус будет выполнять роль радиатора, охлаждающего процессор Rockchip RK3588.

Комплект не включает адаптер питания, поэтому его необходимо использовать собственный для питания платы Mixtile Blade 3. Требуется адаптер питания USB-C, совместимый со стандартом PD 2.0/PD 3.0. Полные характеристики платы можно узнать из предыдущей статьи о Mixtile Blade 3 .

Ubuntu 22.04 на Mixtile Blade 3

Mixtile Blade 3 поставляется с образом Ubuntu 22.04, что позволяет загружать Linux сразу после распаковки. Однако для установки новой операционной системы или обновления текущего образа можно использовать те же методы, что и для других одноплатных компьютеров на базе SoC Rockchip, а именно программу RKDevTool или через карту microSD.

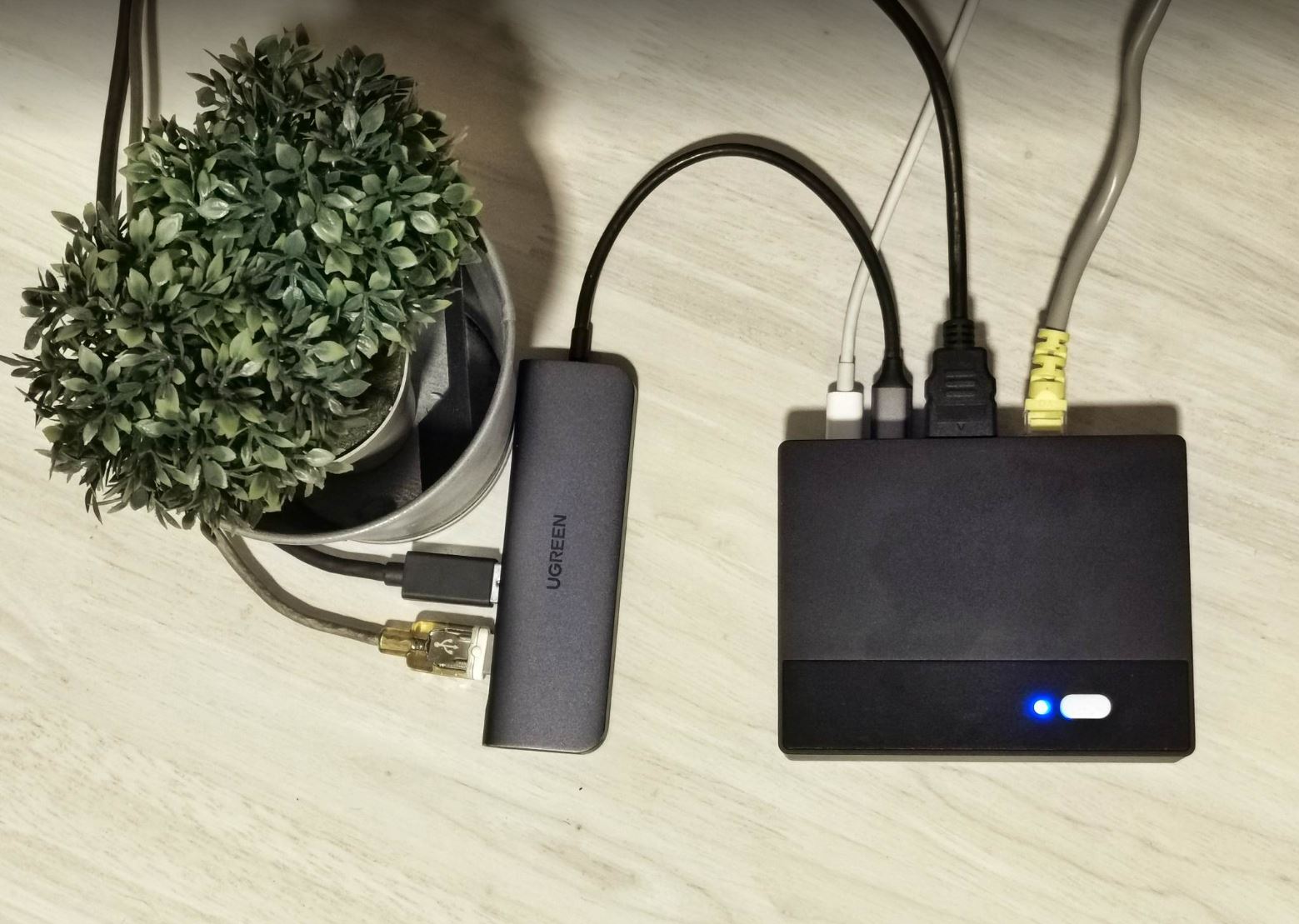

Поскольку Mixtile Blade 3 оснащен только двумя портами USB, и один уже подключен к источнику питания, потребовалось подключить док-станцию USB-C для соединения клавиатуры и мыши с платой.

После первоначальной загрузки запустится мастер настройки Ubuntu OEM; после его завершения станет доступен стандартный рабочий стол Ubuntu 22.04.

Флеш-память eMMC объемом 128 ГБ и дополнительный NVMe SSD на 256 ГБ, подключенный через адаптер U.2 на M.2, можно проверить с помощью fdisk:

Одноплатная система действительно оснащена 32 ГБ оперативной памяти:

Тестирование производительности ИИ через NPU RK3588 с использованием инструментария RKNPU2

Производительность ИИ Mixtile Blade 3 будет протестирована на примере Yolo v5 и тесте RKNN из RKNPU2, аналогично тестированию одноплатной системы Youyeeyoo YY3568 на базе Rockchip RK3568 с начальным NPU производительностью 0.8 TOPS.

После установки инструментария RKNN 2 из Github , можно скомпилировать пример YOLO5:

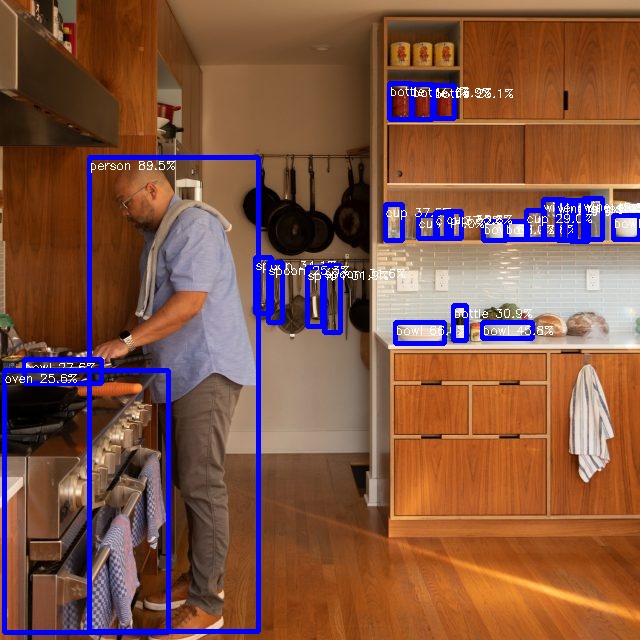

Затем можно запустить примеры YOLO5 с тестовым изображением:

Как и ожидалось, производительность ИИ Rockchip RK3588 значительно превосходит Rockchip RK3568, как показано в таблице ниже.

Плата Mixtile Blade 3 примерно втрое быстрее плат на базе Rockchip RK3568. Преобразование миллисекунд в FPS показывает, что Mixtile Blade 3 обрабатывает Yolo v5 на скорости 54 кадра в секунду, что считается очень быстрой обработкой, достаточной для приложений реального времени.

Результаты 10 запусков RKNN Benchmark на Mixtile Blade 3:

Тесты показывают среднюю скорость вывода 63,123 FPS, подтверждая пригодность платы Mixtile Blade 3 в качестве Edge AI компьютера.

Тестирование изображений допустимо, но учитывая возможности Mixtile Blade 3 для обработки ИИ в реальном времени, было решено протестировать Yolo5 с USB-камерой и трансляцией результатов через RTSP. Первым шагом стала установка RTSP-сервера MediaMTX на Mixtile Blade 3 по инструкциям на GitHub .

Также был отредактирован mediamtx.yml для кодирования вывода веб-камеры в H.264 с потоковой передачей в разрешении 640 x 640.

RTSP-поток на плате можно протестировать следующей командой:

Обнаруженные объекты сохраняются в журнале, поскольку в тесте не используется OpenCV, а видео просто отображает рамки вокруг обнаруженных объектов, как показано в ролике ниже.

Приведенный выше видеоклип демонстрирует хорошую производительность обработки ИИ с высокой частотой кадров для обнаружения и отслеживания объектов.

Тестирование производительности LLM на Rockchip RK3588 (GPU)

Первоначальной идеей было тестирование больших языковых моделей с использованием 6 TOPS NPU на Rockchip RK3588, как это было выполнено с RKNPU2 выше. Однако выяснилось, что эта функция пока не реализована, и вместо этого для данной цели используется встроенный в SoC Rockchip RK3588 графический процессор Arm Mali G610.

Начали с проекта llm-rk3588 Haolin Zhang на GitHub , но, несмотря на усилия, не удалось заставить его работать на плате Mixtile Blade 3. В итоге были найдены инструкции по запуску LLM на RK3588 с использованием docker, которые оказались работоспособными. В блоге показано использование моделей RedPajama-INCITE-Chat-3B-v1-q4f16_1 с 3 миллиардами параметров и Llama-2-7b-chat-hf-q4f16_1 с 7 миллиардами параметров, но также была протестирована модель Llama-2-13b-chat-hf-q4f16_1 с 13 миллиардами параметров для оценки производительности и полного использования доступных 32 ГБ ОЗУ.

Тестирование модели LLM RedPajama-INCITE-Chat-3B-v1-q4f16_1

Для запуска docker с моделью LLM на 3B была выполнена команда:

Был использован запрос: «Объясните, почему свободные электроны в изоляторе не могут перепрыгнуть через энергетическую щель в зону проводимости»:

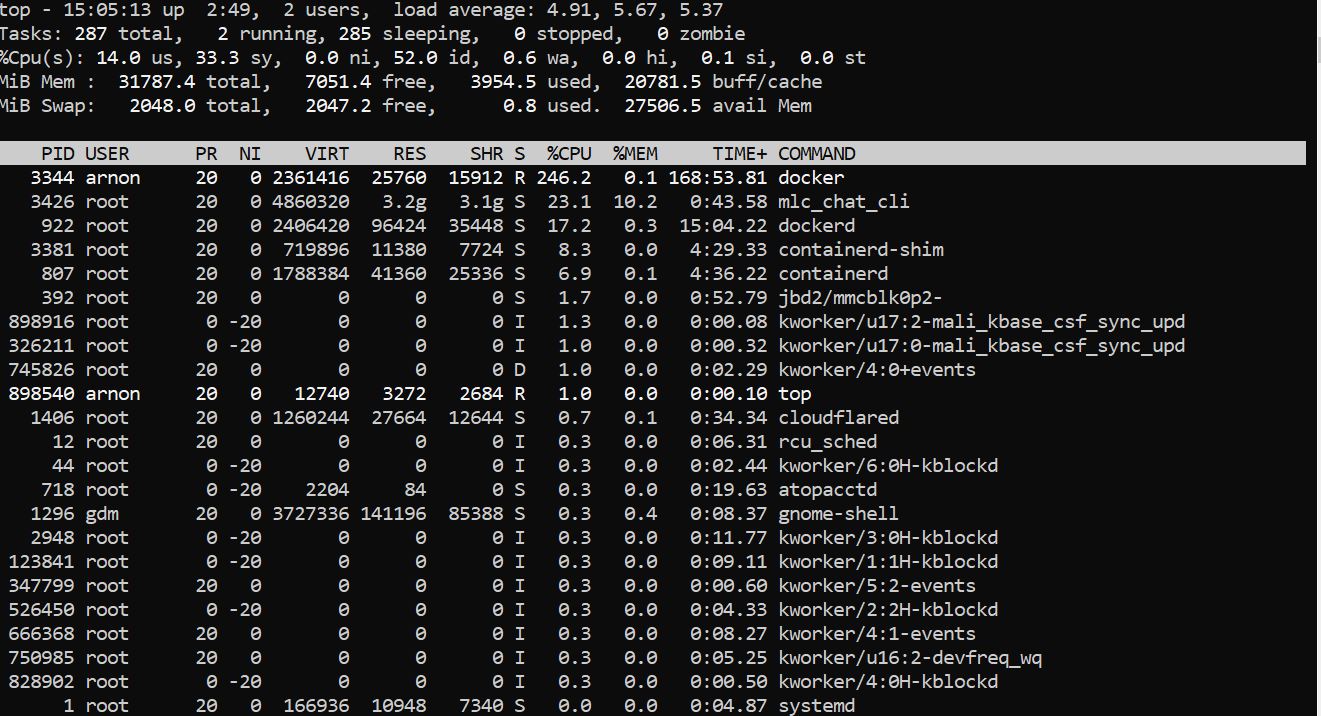

Производительность хорошая, а команда top показывает использование памяти системой при работе модели RedPajama-INCITE-Chat-3B-v1-q4f16_1 около 3.9 ГБ ОЗУ.

Тестирование модели Llama-2-7b-chat-hf-q4f16_1

Docker был перезапущен с моделью Llama 2 на 7B параметров…

…и применен тот же запрос:

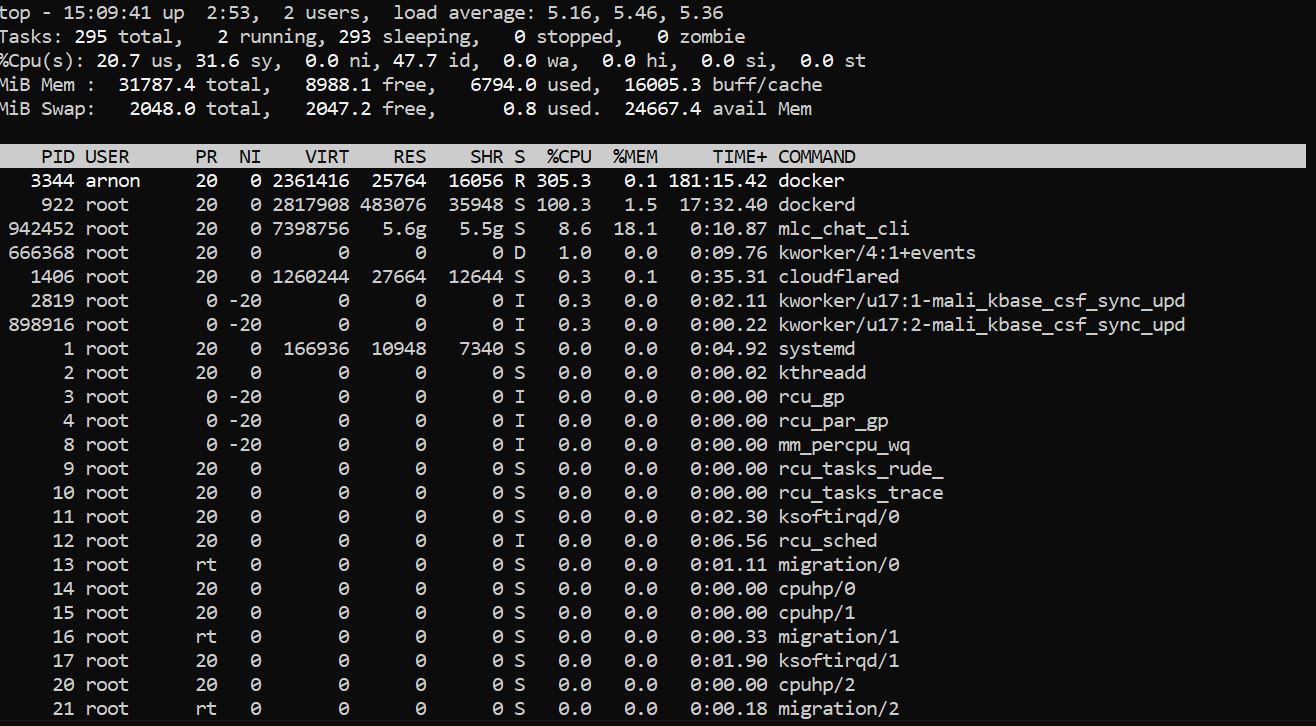

Производительность остается хорошей, а использование системной памяти теперь составляет около 6.7 ГБ.

Тестирование модели Llama-2-13b-chat-hf-q4f16_1 на 13B на RK3588

Для этого теста использовался docker.io/milas/mlc-llm:redpajama-3b образ, после чего импортированы файлы модели Llama-2-13b-chat-hf-q4f16_1 в docker, перезагружена модель и выполнен запрос «Объясните, почему свободные электроны в изоляторе не могут перепрыгнуть через энергетическую щель в зону проводимости»:

Производительность значительно ниже, текст медленно выводится в терминале, и замечено отсутствие одной из GPU-связанных строк, присутствовавших в других моделях:

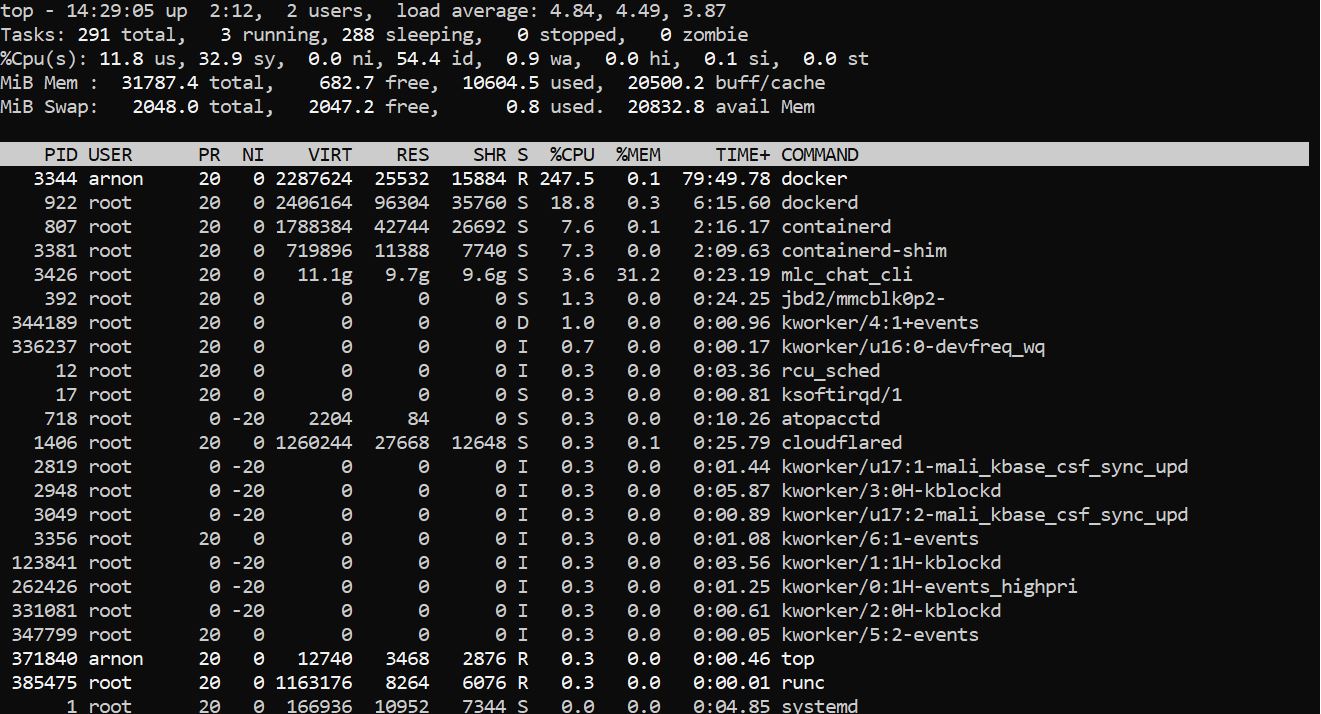

Не полностью ясно, используется ли GPU, несмотря на загрузку файла «/mlc-llm/dist/prebuilt/lib/Llama-2-13b-chat-hf-q4f16_1-mali.so». Тем не менее, модель функционирует, используя около 10.6 ГБ памяти при работе в docker, что предполагает достаточность 16 ГБ ОЗУ…

Сообщается, что Rockchip разрабатывает реализацию LLM с использованием NPU, которая будет значительно быстрее GPU-реализации. После ее выпуска планируется подготовить дополнительный краткий обзор.

Сводка результатов LLM на RK3588

Для всех моделей применялся идентичный запрос: «Объясните, почему свободные электроны в изоляторе не могут перепрыгнуть через энергетическую щель в зону проводимости». Все модели ответили корректно, но с разной скоростью. В таблице ниже обобщены скорости декодирования и предзаполнения в токенах в секунду (токен/с), отражающие количество обработанных слов или их фрагментов в секунду для каждой модели.

Для оценки ответов протестированных моделей использовался Google Gemini, чтобы определить наилучший результат:

Ожидаемо качество ответа улучшается с увеличением количества параметров в модели.

Заключение

После тестирования ИИ и LLM на плате Mixtile Blade 3 на базе Rockchip RK3588 с 32 ГБ ОЗУ можно заключить, что она демонстрирует хорошую производительность в задачах типа обнаружения объектов YoloV5 в реальном времени. Модели LLM успешно работают на GPU Arm Mali-610, но более крупные модели получат преимущество от NPU-ускорения, запланированного на этот год.

Сама одноплатная система Mixtile Blade 3 предлагается с флеш-памятью eMMC до 256 ГБ, поддерживает NVMe и является одной из немногих доступных плат RK3588 с 32 ГБ ОЗУ, пригодных для LLM. Качество сборки металлического корпуса превосходное, а конструкция обеспечивает беспроводное использование без деградации сигнала благодаря пластиковым элементам, но вентилятор оказался достаточно шумным.

Документация выполнена качественно, структурирована по разделам и достаточно полна, что позволяет начать работу без сложностей. В зависимости от применения плата может быть несколько громоздкой: например, для WiFi требуется модуль mPCIe, а для подключения клавиатуры и мыши — док-станция USB-C. Однако ее низкопрофильный дизайн с радиатором и разъемом U.2 делает идеальной для кластеров плат , особенно для приложений, требующих большого объема памяти, где каждая плата поддерживает до 32 ГБ ОЗУ. Компания также предоставляет программные драйверы для работы с кластерными вычислениями.

Благодарим Mixtile за предоставление платы Blade 3 на Rockchip RK3588 с 32 ГБ ОЗУ для экспериментов с ИИ и LLM. Плату можно приобрести в магазине Mixtile за $229 (4 ГБ ОЗУ/32 ГБ флеш) до $439 в протестированной конфигурации 32 ГБ/256 ГБ. Также она доступна на Aliexpress , но по высокой цене и без модели на 32 ГБ ОЗУ. Помимо магазина Mixtile, модель с 32 ГБ ОЗУ может быть найдена у других дистрибьюторов .
