Обзор мини-ПК Chatreey AM08 Pro (Ryzen 9 7940HS) – Часть 2: Windows 11 Pro

Была рассмотрена аппаратная часть мини-ПК Chatreey AM08 Pro на базе процессора AMD Ryzen 9 7940HS, включая распаковку, разборку и первичную загрузку в первой части обзора. Теперь настало время для второй части, которая посвящена тестированию Windows 11 Pro на AM08 Pro. Как упоминалось ранее, была получена версия с SSD PCIe 3.0 NVMe, которая была заменена на накопитель Samsung 990 Pro NVMe объемом 1 ТБ, что потребовало переустановки Windows 11 (можно было использовать Linux и команду dd для копирования диска, но был доступен образ Windows 11).

Поскольку в процессе установки отсутствовал драйвер Wi-Fi, потребовалось использовать команду oobe\BypassNRO для завершения настройки. Этот шаг можно пропустить при подключении кабеля Ethernet. Лицензия активировалась после подключения к Интернету, поэтому переустановка не вызывает сложностей.

Содержание

  1. Обзор программного обеспечения и тестирование функций
    1. Информация из HWiNFO & TechPower GPU-Z
    2. Тестирование вывода изображения через Type-C
    3. Тестирование док-станции Type-C
  2. Тесты производительности AM08 Pro на Windows 11 Pro
    1. Тест процессора с помощью Cinebench R23
    2. Тесты графики , включая 3Dmark и Unigine Heaven Benchmark
    3. Общая производительность, протестированная с помощью PCMark и Passmark
    4. Тестирование сети, с использованием iperf3 и общего доступа SMB, содержащее 2 отдельных пункта:
      1. LAN Eth 2.5 Гбит/с с CSR305 и коммутатором 2.5GbE
      2. WiFi 6 с Mikrotik ax3
    5. Тест накопителя для порта M.2, с CrystalDiskMark (для сравнения).
  3. Тепловые характеристики
  4. Игры
    1. League of Legends
    2. Devil May Cry 5 Special Edition
  5. Уровень шума вентилятора AM08 Pro
  6. Потребляемая мощность AM08 Pro
  7. Заключение

1. Обзор программного обеспечения и тестирование функций

Обзор будет включать:

  1. Информация из HWiNFO64 & TechPower GPU-Z
  2. Тестирование вывода изображения через Type-C
  3. Тестирование док-станции Type-C

1.1 Информация из HWINFO64 и GPU-Z

Сводка:

HWinfo summary
Сводка

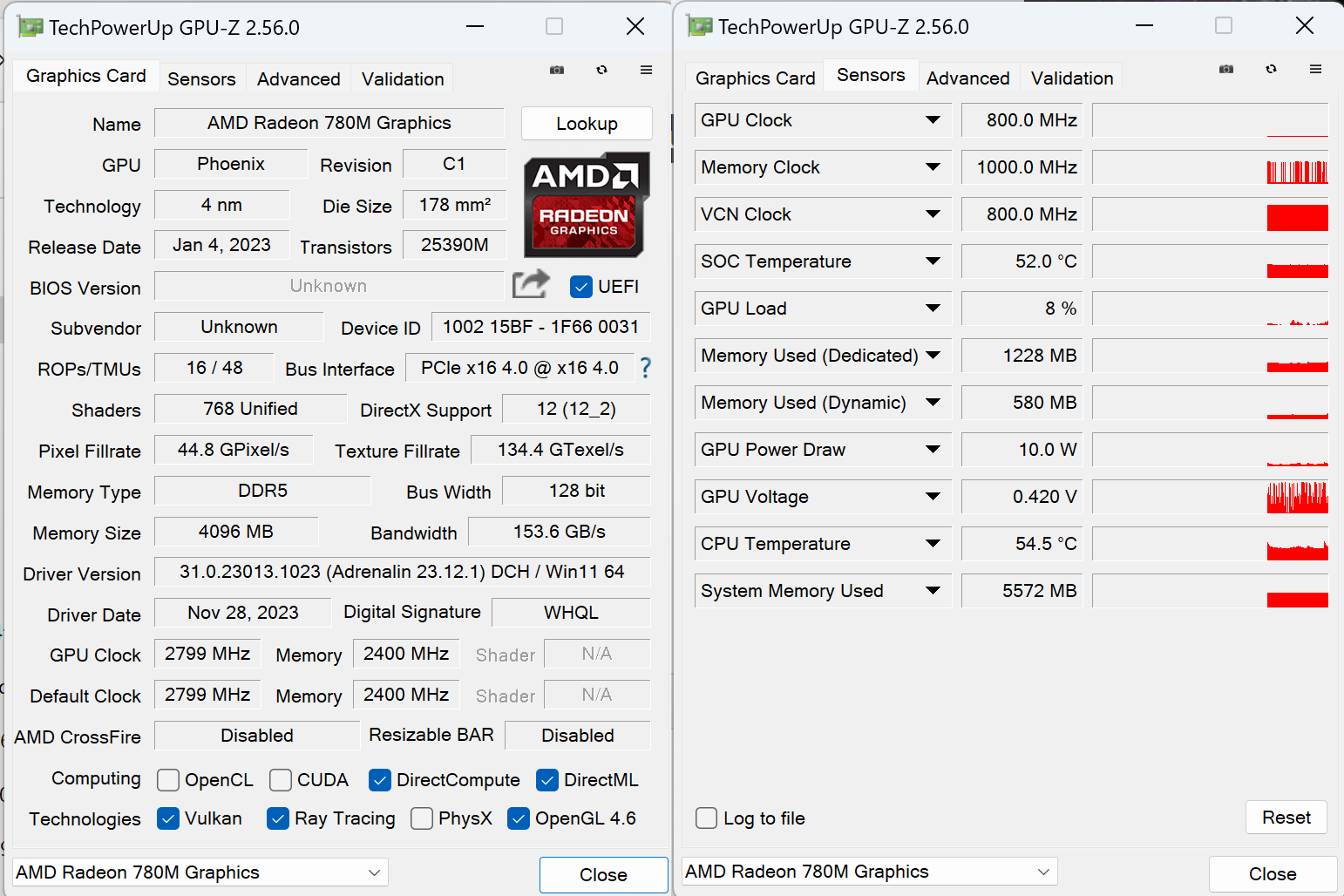

Сводка по GPU:

gpu z

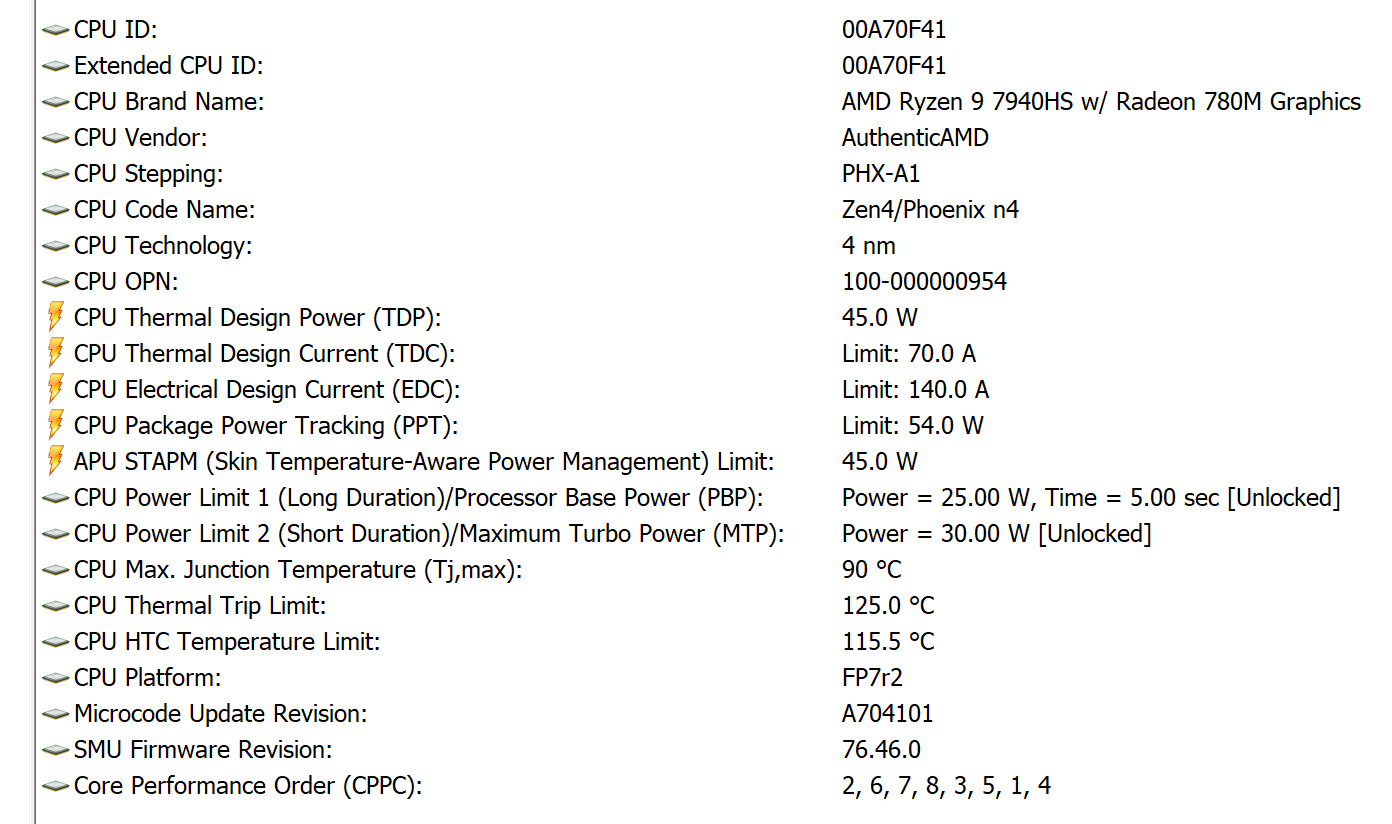

Тихий режим: Power Limit 1 установлен на 25 Вт, а Power Limit 2 — на 30 Вт:

AM08 Pro power limits in silent mode

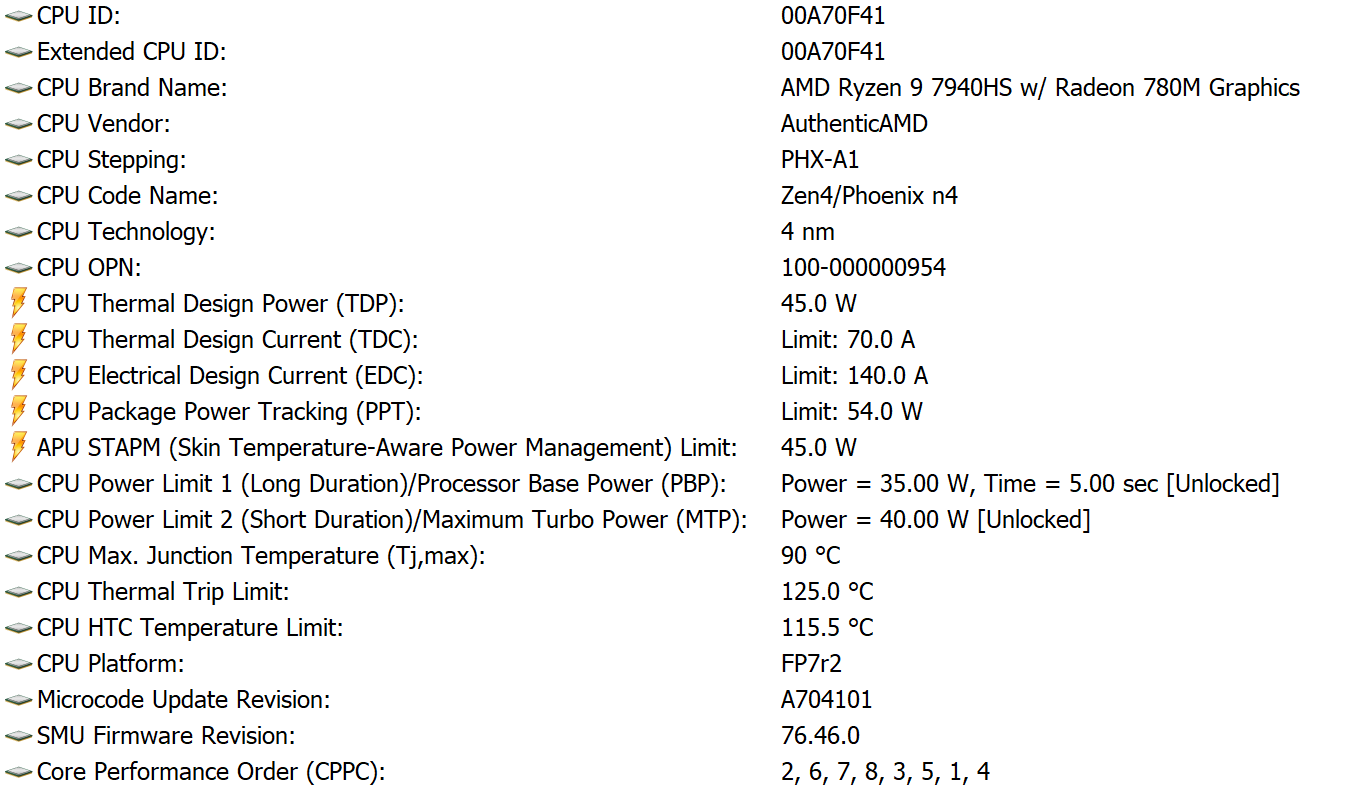

Ограничения мощности в тихом режимеАвтоматический режим: Power Limit 1 установлен на 35 Вт, а Power Limit 2 — на 40 Вт:

AM08 Pro Windows 11 power limits in balanced mode

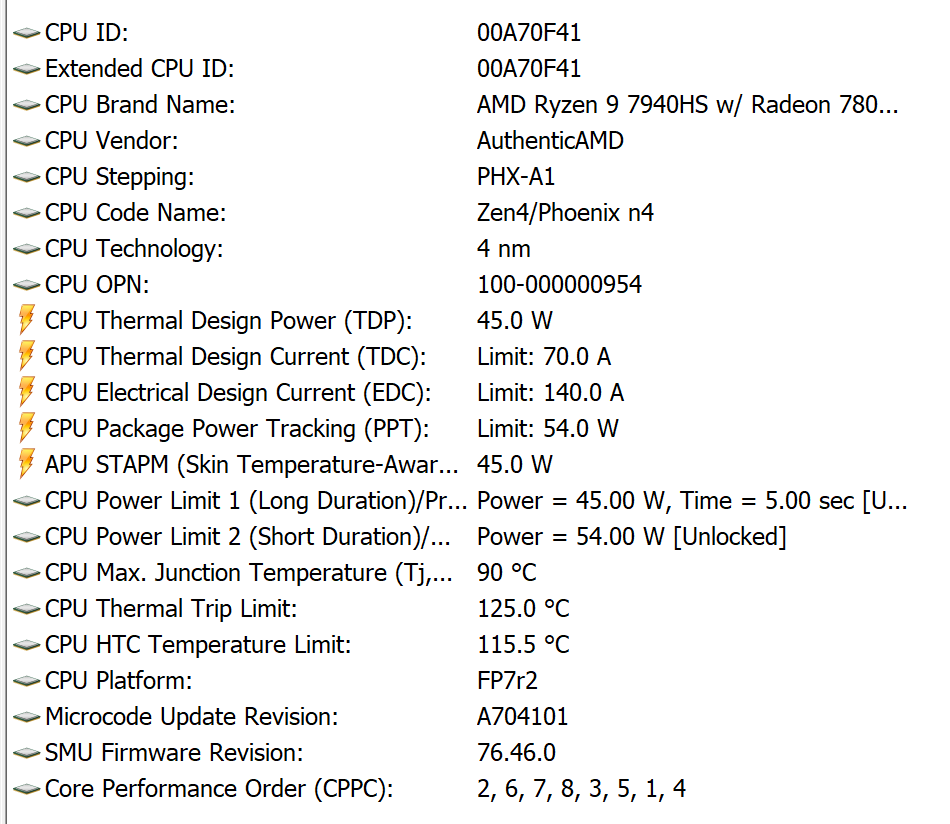

Ограничения мощности в сбалансированном режимеРежим производительности: Power Limit 1 установлен на 45 Вт, а Power Limit 2 — на 54 Вт:

AM08 Pro Windows 11 power limits in silent mode Performance

Ограничения мощности в режиме производительности

1.2 Тестирование вывода изображения через Type-C

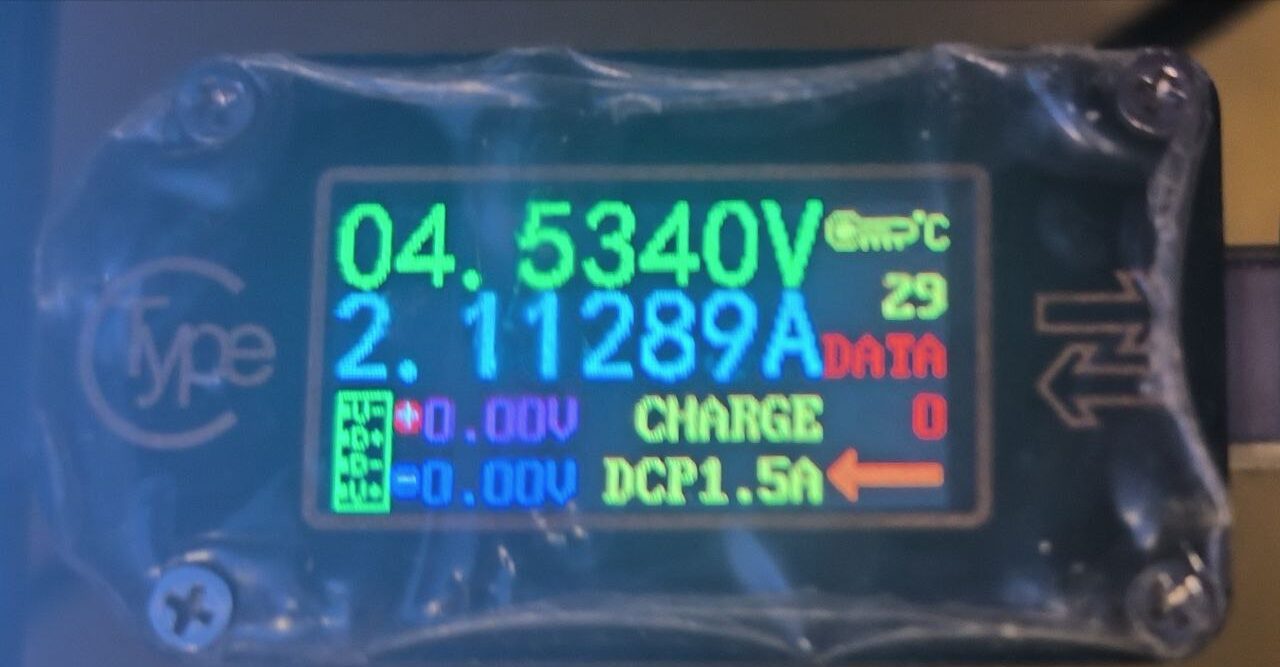

Дисплей работает корректно в разрешении 4K без проблем, с поддержкой сенсорной панели даже при 100% яркости (550 нит). Максимальная сила тока составила 2,2 А при напряжении около 4,5 В.

AM08 Pro USB Type-C power consumption

Потребляемая мощность дисплея Type-C

1.3 Тестирование док-станции Type-C

Для теста использовалась док-станция Dell WD19TB Thunderbolt. Удалось подключить 3 дисплея (один через Type-C и два через DisplayPort) через док-станцию без проблем.

2. Тесты производительности AM08 Pro на Windows 11 Pro

Тесты разделены на 4 категории.

  1. Тест процессора с помощью Cinebench R23
  2. Тест графики с помощью 3Dmark и Unigine Heaven Benchmark
  3. Общая производительность, протестированная с помощью PCmark и Passmark
  4. Тестирование сети с использованием iperf3 и общего доступа SMB, содержащее 2 пункта:
    1. WiDi
    2. LAN eth 2.5G
  5. Тест накопителя для порта M.2 и (возможно) USB-портов с помощью CrystallDiskMark (для сравнения) и diskspd.

Примечание: поскольку это не тест NVMe, а оценка мини-ПК и его системы охлаждения, будут выполнены 4 базовых теста: 100% seq/rng read/write.

2.1 Тест процессора

2.1.1 Cinebench R23

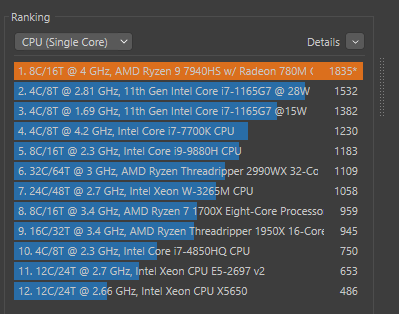

Одноядерный тест показал 1835 баллов:

AM08 Pro Windows 11 - Cinebench R23 single-core

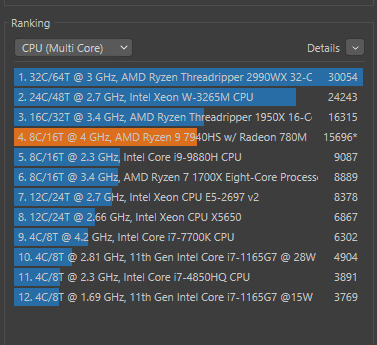

Производительность Cinebench R23 в одноядерном режимеРезультат многоядерного теста составил 15 696 баллов:

AM08 Pro Windows 11 - Cinebench R23 multi-core

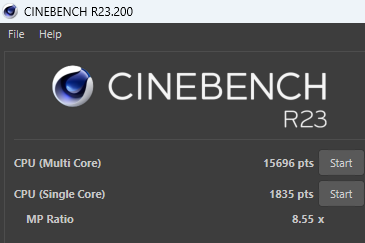

Cinebench R23 multi-core performanceИтоговый скриншот:

Cinebench R23

Сводка

2.2 Тесты графического процессора

2.2.1 3DMark

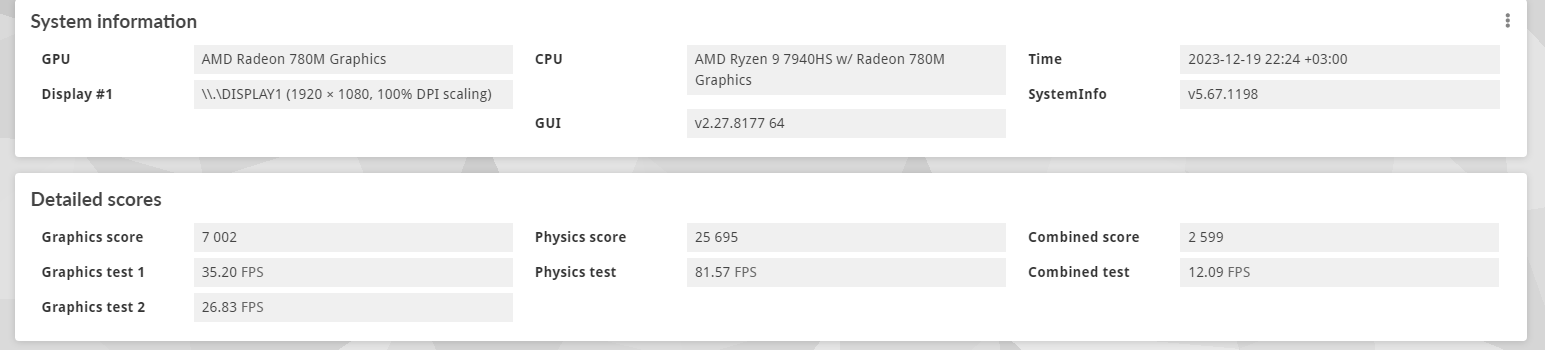

Для оценки графической производительности AM08 Pro в Windows 11 использовался тест 3DMark Fire Strike. Результат примерно соответствует GTX 1050 (Среднее значение 5921) и ниже мобильного GPU Geforce GTX 1650 начального уровня ( Среднее значение около 8000 )

3dmark Windows 11 Chatreey AM08 Pro

3dmark 2

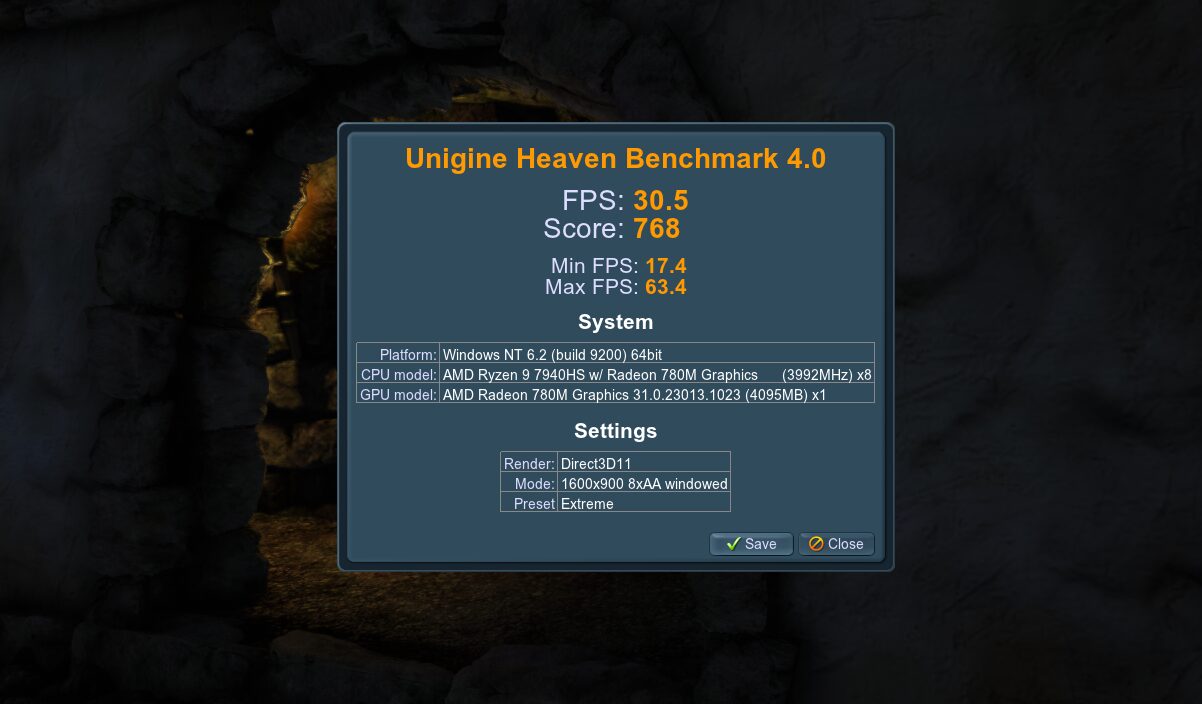

2.2.2 Unigine Heaven Benchmark

UHB

2.3 Общая производительность

Общая производительность Chatreey AM08 Pro в Windows 11 оценивалась с помощью тестов PCMark и Passmark.

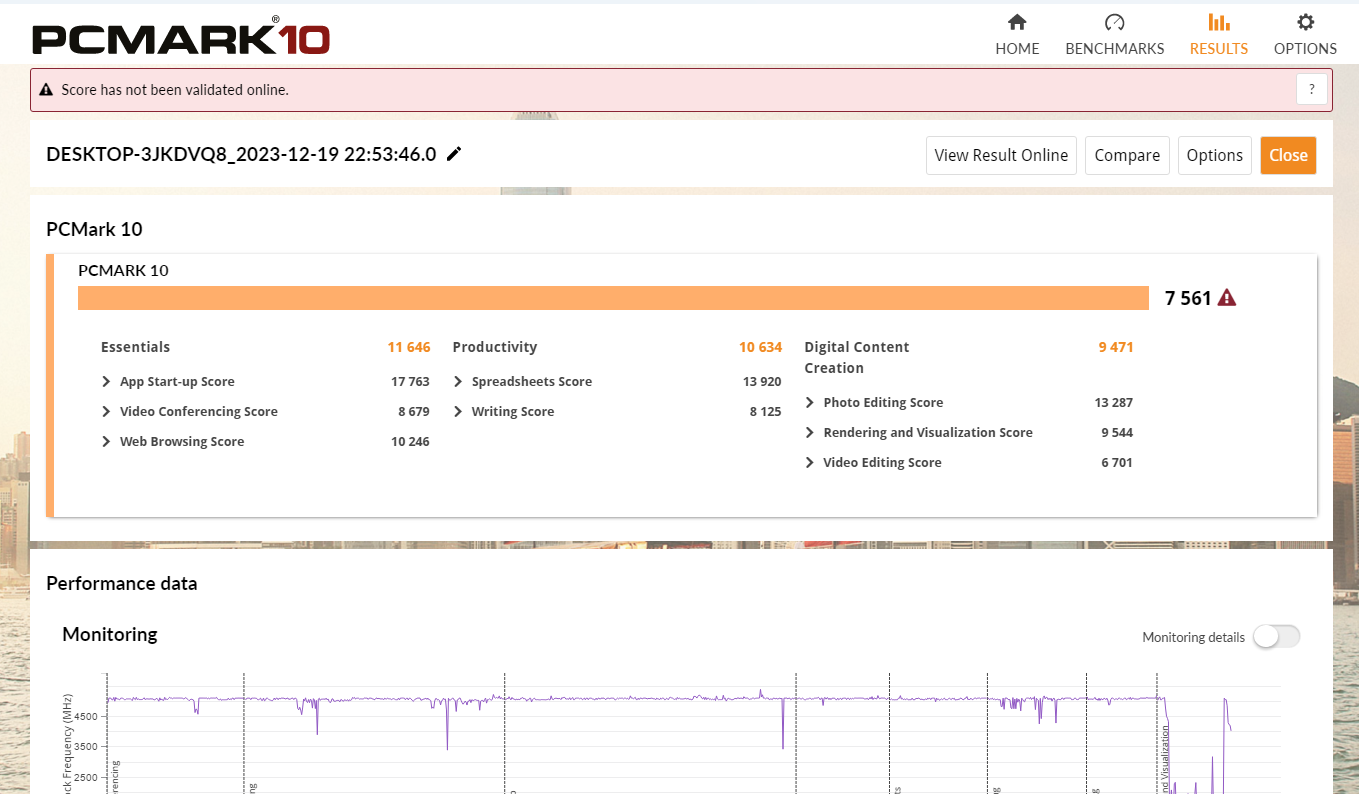

2.3.1 PCMark10

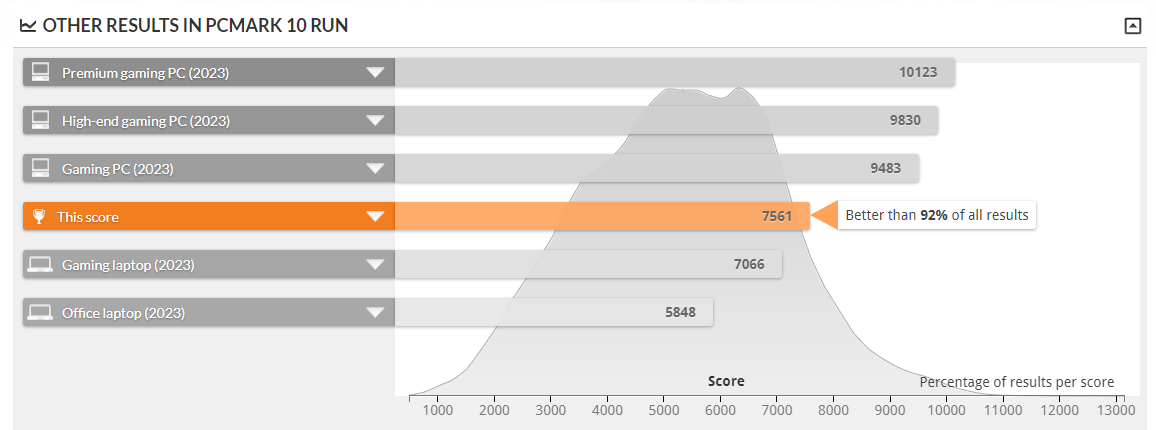

Тесты PCMark включают множество проверок, общий балл составил 7561 пунктов, что неплохо. Следует отметить, что это не игровая производительность, а скорость обычного неигрового использования ПК: веб-сёрфинг, офисные задачи и т.д.

Chatreey AM08 Pro PCMark 10

Поскольку здесь мало задач, связанных с GPU/играми, результаты выглядят вполне приемлемо.

pcmark online

2.3.2 Passmark

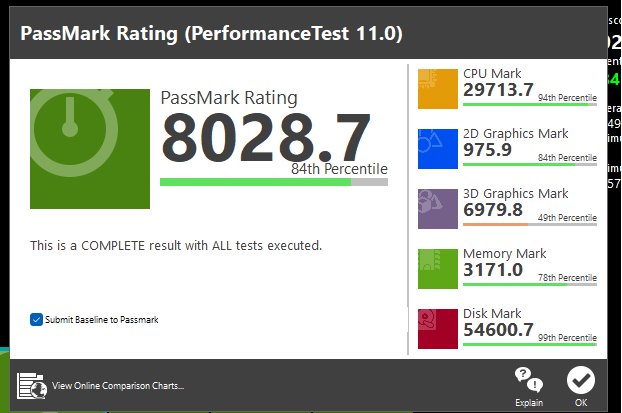

Тест Passmark предоставляет более сбалансированную информацию об использовании 3D-графики, и по количеству баллов наиболее близким является мобильный GTX 1650

AM08 Pro passmark rating in Windows 11

2.4 Сетевая производительность

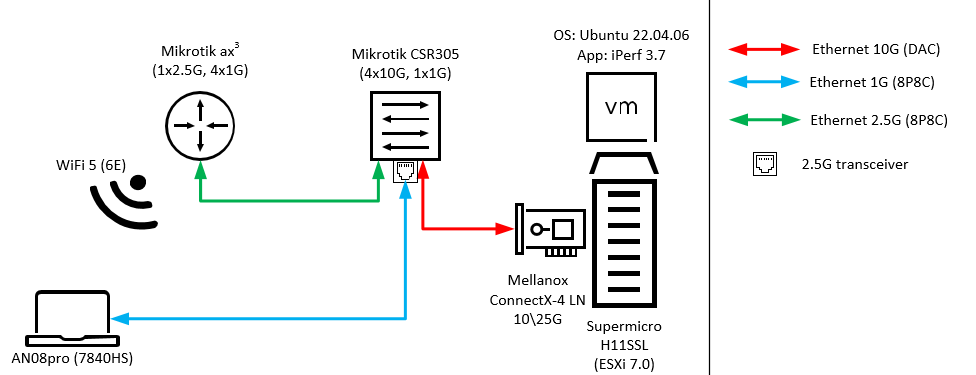

Сетевая производительность измерялась с помощью iPerf 3.1.3 для Windows (клиент) и iPerf 3.7 (Ubuntu 20.04.06, сервер). Схема подключения тестовой установки:

Scheme

Тестовая конфигурация

2.4.1 LAN 2.5GbE

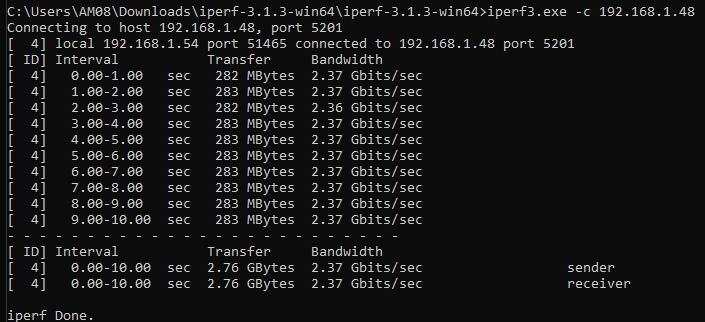

Тест iPerf показывает ожидаемые 2.37 Гбит/с: 2.5GBASE-T использует линейный код 64b/66b, а заголовок Ethernet+IP занимает 43 байта из 1500 (jumbo-кадры не активированы), что даёт 2.3693 Гбит/с.

iperf3 LAN

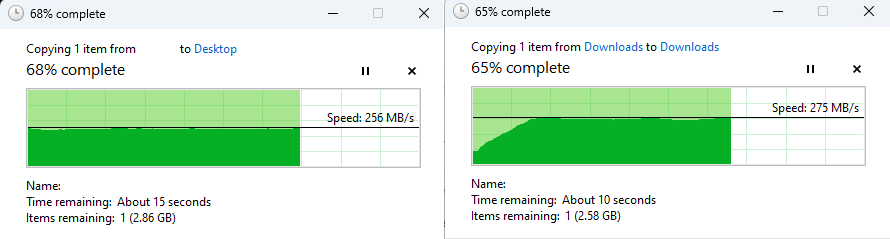

Видеофайл передавался по протоколу SMB. Передача слева — Ubuntu CIFS, справа — SMB-хранилище на базе Windows Server.

SMB share LAN

Общие ресурсы SMB

2.4.2 Wi-Fi

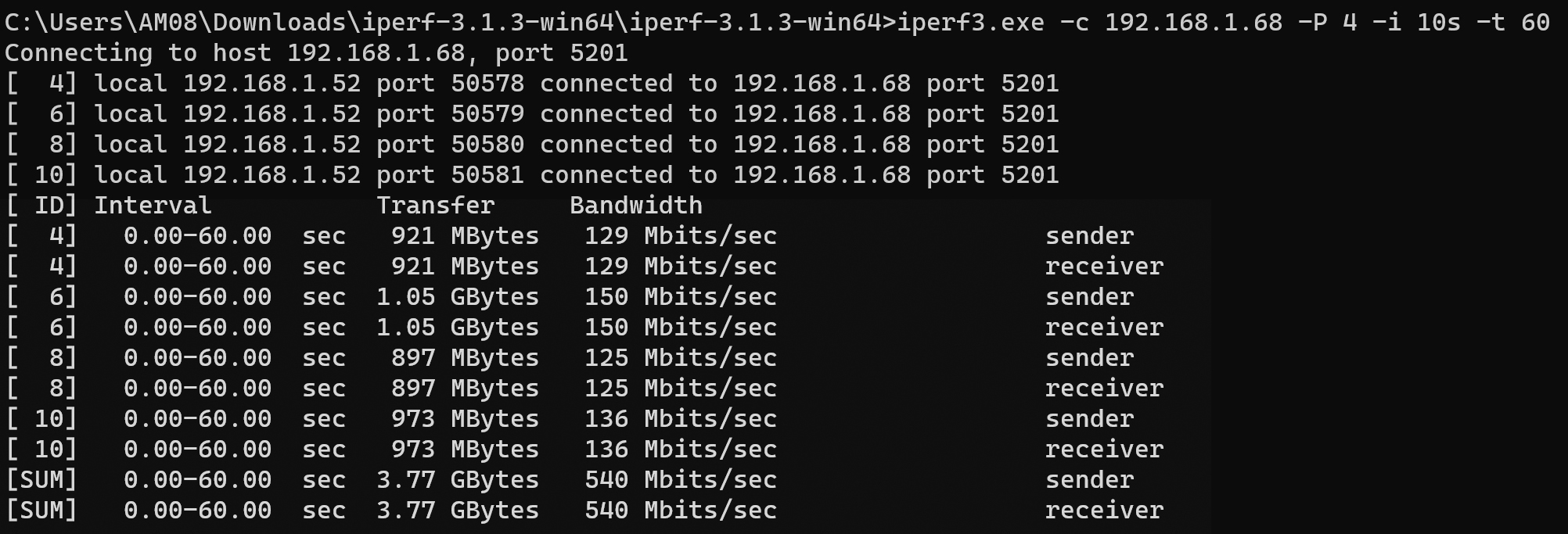

При использовании Microtic AX3 максимальная производительность не достигнута, но удалось получить 540 Мбит/с с 4 параллельными потоками.

iperf3

Производительность iPerf3 через Wi-Fi 6EДополнительное тестирование будет проведено с маршрутизатором MT7922, который, по имеющимся данным, обеспечивает лучшую производительность по сравнению с решениями Realtek.

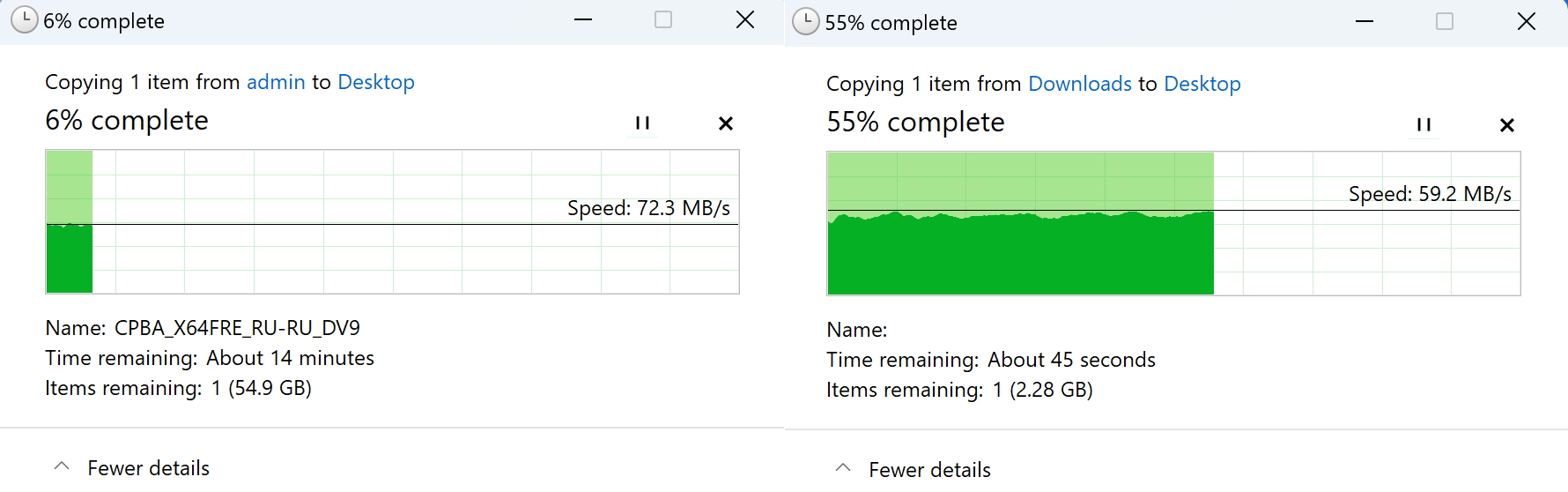

Передача слева — Ubuntu CIFS, справа — SMB-хранилище на базе Windows Server.

smb wifi

Общие ресурсы SMB по Wi-Fi

2.5 Производительность накопителей

2.5.1 Сокет M.2

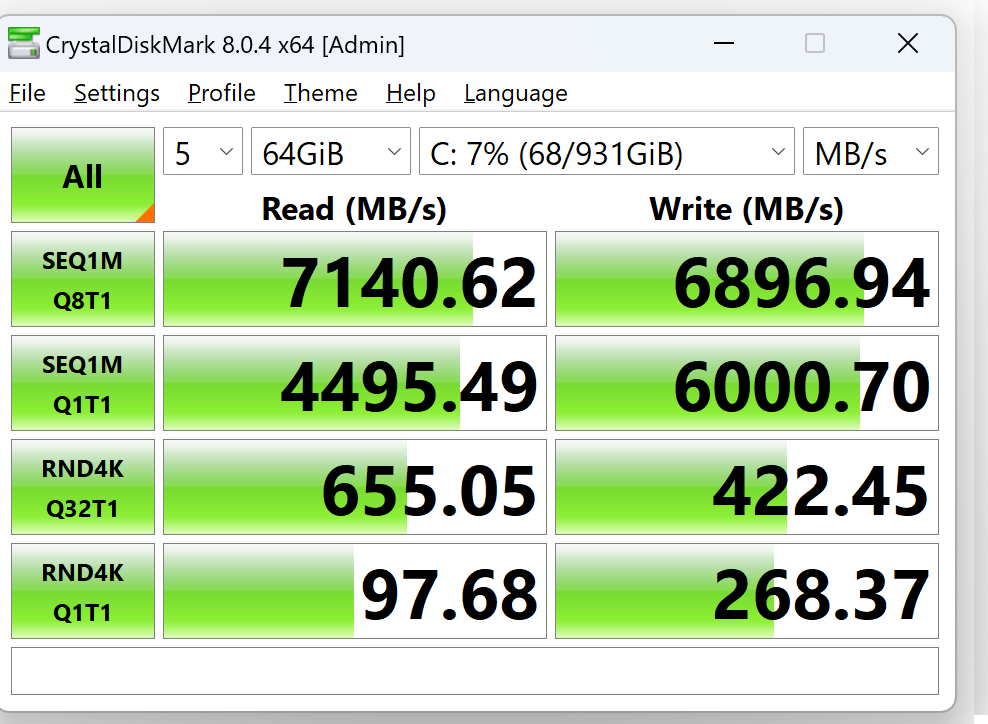

Сокет M.2 функционирует ожидаемо. Накопитель Samsung 990 Pro PCIe 4.0 демонстрирует прогнозируемую производительность во всех режимах (подробнее ниже):

NVMe speed

Нагрев существенный: без радиатора температура достигает 70°C при работе с ЦП в режиме производительности, а NVMe-диски не рассчитаны на такие температуры.

Радиатор обязателен для любого слота M.2, поскольку он расположен в закрытом пространстве практически без воздушного потока.

Зафиксированы следующие температуры M.2 с радиатором + кулером + открытой боковой панелью в режиме производительности:

  • 50°C для контроллера ASIC
  • 47°C для флеш-памяти

Только радиатор + открытая боковая панель в режиме производительности:

  • 57°C для контроллера ASIC
  • 62°C для флеш-памяти

Только радиатор в режиме производительности:

  • 65°C для контроллера ASIC
  • 71°C для флеш-памяти

3. Тепловые характеристики

Температура ЦП при выполнении теста 3DMark Fire Strike составляет 84.3 °C, с пиковым значением 90.4°C.

3dmark 3

Температура при фоновом воспроизведении YouTube и работе с документами в Chrome:

  • В бесшумном режиме: около 55°C
  • В сбалансированном режиме: около 57°C
  • В режиме производительности: около 59°C

4. Игры

Игры тестировались в разрешении 1080p, список ограничен двумя последними тестируемыми проектами

4.1 League of Legends

Настройки:

По умолчанию: Высокое качество

Частота кадров:

350 кадр/с

4.2 Devil May Cry 5 Special Edition

Настройки:

  • Разрешение экрана: 1920×1080
  • Метод рендеринга: Обычный
  • Масштабирование: 100%
  • Качество текстур\Фильтрации текстур\Сетки\Теней: Ультра
  • Сглаживание: FXAA+TAA
  • Качество эффектов\LLQ: Высокое

Частота кадров для Миссии 2:

  • Минимум – 34 кадр/с
  • Среднее – 49 кадр/с
  • Максимум – 60 кадр/с

5. Уровень шума вентилятора AM08 Pro

Измерения проводились шумомером на расстоянии 5 см от верхней панели корпуса:

  • Режим производительности в простое: 23 дБА
  • Под нагрузкой: 46 дБА

Фоновый уровень шума в помещении при измерениях: 19 дБА.

6. Потребление энергии AM08 Pro

Потребление измерялось через сетевой фильтр (фактическое потребление AM08 ниже указанных значений). Мини-ПК подключен к док-станции с питанием монитора:

  • Выключен – 2 Вт
  • Загрузка – 68 Вт
  • Простой (режим производительности) – 32 Вт (Windows)
  • Простой (сбалансированный режим) – 27 Вт (Windows)
  • Простой (бесшумный режим) – 23 Вт (Windows)
  • Игры – ~110 Вт (Windows)
  • Нагрузка на ЦП – 136 Вт (Cinebench в Windows)
  • Воспроизведение видео – 52 Вт (YouTube в Chrome, 4K60fps)

7. Заключение

В итоге, Chatreey AM08 Pro (Ryzen 9 7840HS) ближе к ноутбуку, чем к полноценному ПК. Мини-ПК доступен за   ~$600 на Aliexpress с доставкой (barebone-версия), и за ~$500 на сайте производителя без учёта доставки.

К положительным аспектам относится отсутствие необходимости дополнительной настройки. AM08 Pro подходит для большинства задач в Windows 11: от просмотра видео до игр, офисной работы или монтажа. Не стоит ожидать 144 кадр/с в 4K с ультра настройками в Cyberpunk 2077 — для этого требуется eGPU.

Два основных недостатка характерны для всех мощных мини-ПК:

  1. Шум вентилятора под нагрузкой
  2. Относительно высокое энергопотребление, сопоставимое с полноразмерным ПК (без eGPU)

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
