Компания SONOFF годами выпускает умные выключатели, и с каждой итерацией устройства становятся компактнее и функциональнее. Сегодня мы рассмотрим новинку – ZBMINI Extreme Zigbee Smart Switch (также известный как ZBMINIL2 или сокращённо ZBMINI Extreme). Отметим, что существуют версии с поддержкой Zigbee и Wi-Fi в идентичном форм-факторе. Сначала разберём Zigbee-версию, а позже протестируем Wi-Fi модель – SONOFF MINI Extreme (MINIR4) .
ZBMINI Extreme разработан для работы без нулевого провода (N). Это решение особенно ценно при отсутствии проводки N-линии в монтажной коробке – ситуация, требующая дорогостоящей перекладки кабелей во многих жилых помещениях. Устройство полностью устраняет эту проблему. В обзоре представлены: распаковка, технические характеристики, инструкция по эксплуатации, настройка в Home Assistant и примеры использования.
Распаковка ZBMINI Extreme
Упаковка устройства неожиданно габаритная, как у предшественника, но внутри – значительное пустое пространство из-за защитной пенопластовой вставки. Сам выключатель крайне компактен, что соответствует названию. Комплект включает краткое руководство. Оранжевый цвет коробки указывает на Zigbee-продукт (в отличие от зелёной упаковки Wi-Fi версий), что помогает визуально различать модификации.
Технические характеристики
- Микроконтроллер – Silicon Labs EFR32MG22 Arm Cortex-M33 @ 76.8 МГц с поддержкой Zigbee, до 512 КБ флеш-памяти, до 32 КБ ОЗУ
- Интерфейсы – Zigbee 3.0
- Вход – 100-240В ~ 50/60Гц, макс. 6А
- Выход – 100-240В ~ 50/60Гц, макс. 6А
- Габариты – 39.5 x 32 x 18.4 мм
- Материал корпуса – ПК V0
Крайне важно проверять максимальное энергопотребление подключаемых приборов (не выше 6А) во избежание повреждений и для соблюдения электробезопасности.
Габариты и особенности
ZBMINI Extreme на 40% компактнее предшественника (SONOFF Mini R2): 39.5 x 32 x 18.4 мм против 48 x 46 x 30 мм. Идеален для установки в стеснённых условиях, например, внутри распределительной коробки.

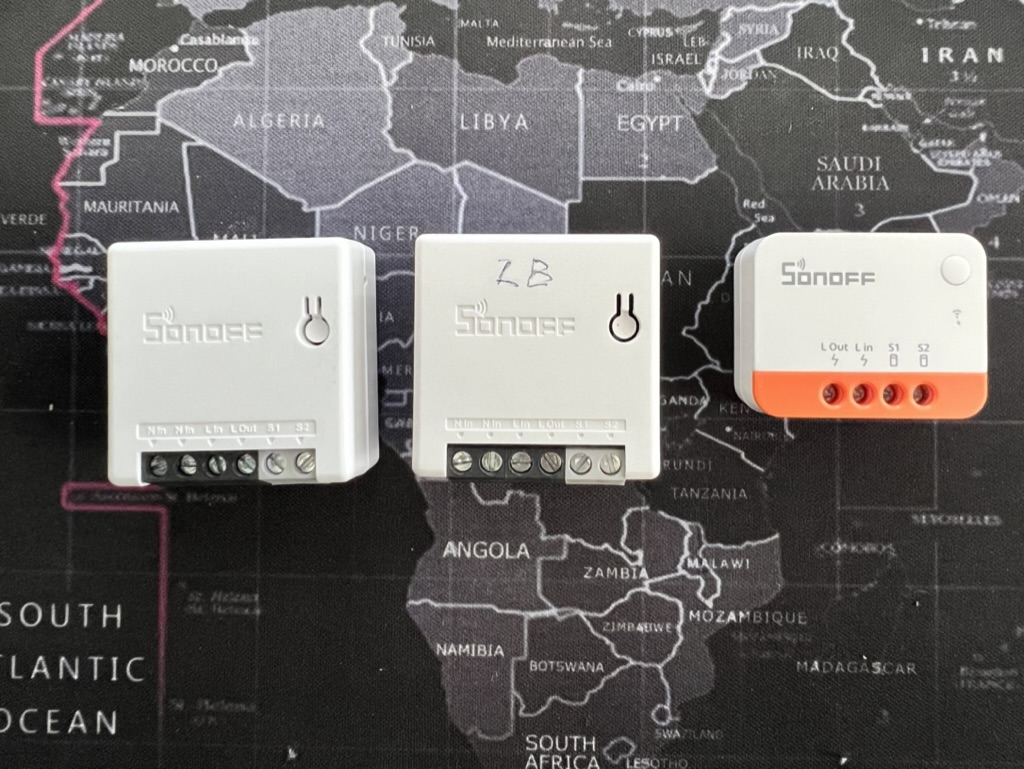

На сравнительном фото (слева направо): MiniR2 (Wi-Fi), MiniR2 (ZB) и ZBMINI Extreme. Компактность позволяет монтировать устройство не только в электрощитах, но и встраивать в бытовые приборы (настольные лампы, торшеры, вентиляторы), превращая их в IoT-устройства.

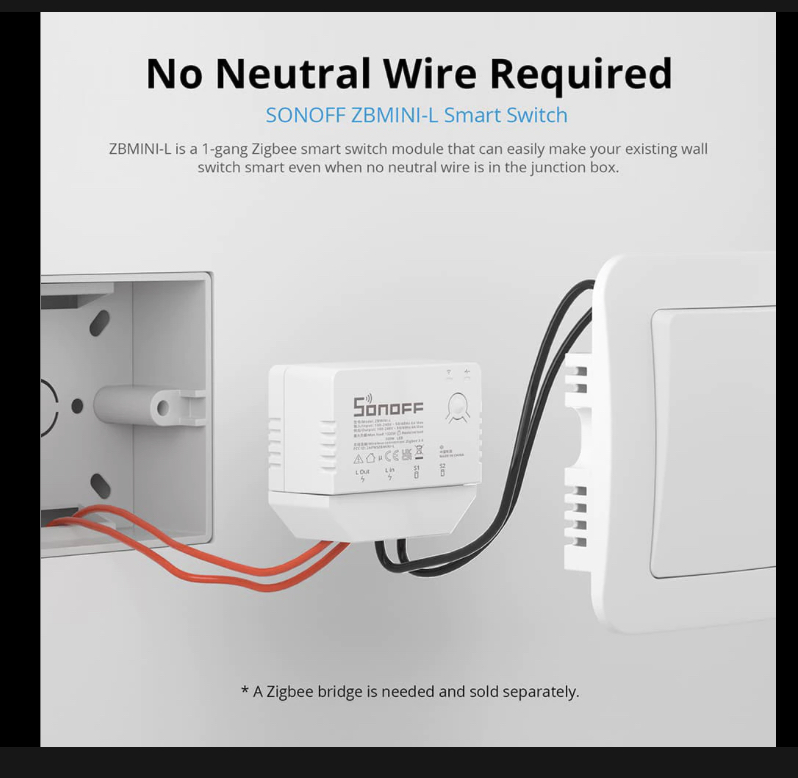

Ключевая особенность – работа без нулевого провода (N), что критично для регионов без N-линии в выключателях. Управление осуществляется через мобильное/десктопное приложение с функциями расписания, таймера, обратного отсчёта и простой автоматизации совместно с другими устройствами.

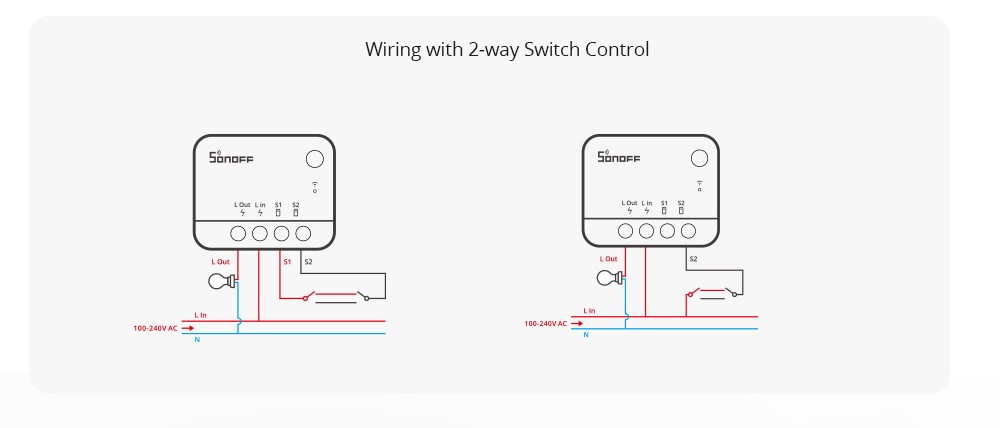

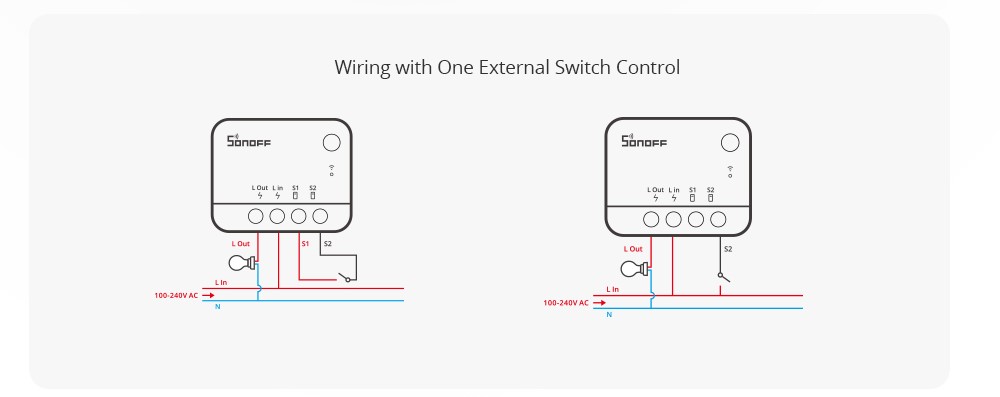

Приведённые схемы демонстрируют подключение ZBMINI Extreme к двум типам выключателей и нагрузке. Для работы физического выключателя требуются только фазный провод (L) и контакты S1/S2. Управление дублируется: механически и через приложение. Поддерживается двухпозиционное переключение. В отличие от SONOFF Basic (без портов для внешних выключателей), ZBMINI Extreme обеспечивает гибридное управление.
Благодаря размерам и поддержке внешних выключателей, ZBMINI-L2 преобразует классический выключатель (только с L-линией) в умный. Это удобно для домов, где совмещаются привычные методы управления (например, для пожилых) и продвинутые функции: расписания, таймеры, автоматизация через приложение для технически подкованных пользователей.
Инструкция по эксплуатации ZBMINI Extreme

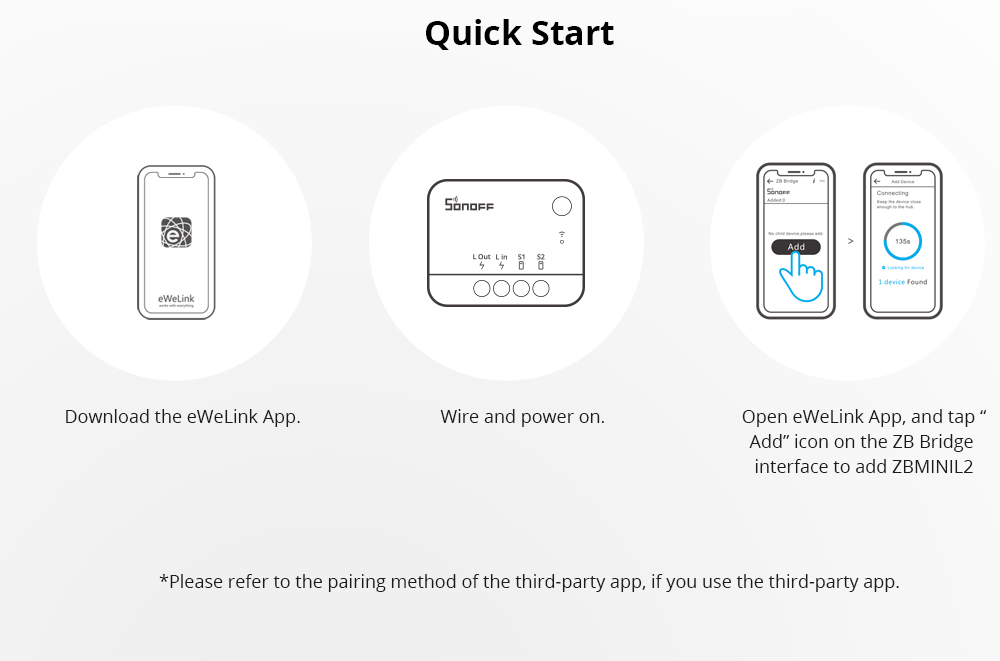

Управление возможно несколькими способами. Простейший – фирменное приложение eWeLink (iOS/Android). Десктопная версия через браузер требует подписки «Advance Plan». Для работы с eWeLink необходим Zigbee-шлюз (например, SONOFF ZBBridge Pro или SONOFF NSPanel Pro ), передающий команды между облаком и устройством. Ниже показана базовая настройка в eWeLink.
В этом обзоре основное внимание уделено интеграции с платформой умного дома Home Assistant . Это популярное ПО с открытым исходным кодом. Использовалась версия 2023.2.0 на Raspberry Pi 4 SBC (4/8 ГБ ОЗУ, SD 128 ГБ). Вместо отдельного шлюза применялся Zigbee USB-адаптер, подключённый к USB-порту Raspberry Pi 4. В тесте задействован адаптер Conbee II для создания Zigbee-сети.
Интеграция ZBMINI Extreme с Home Assistant
Для работы требуется предварительная установка Home Assistant на локальный сервер (Raspberry Pi, мини-ПК). Zigbee USB-адаптер подключается к серверу для связи с Zigbee-устройствами.
SONOFF предлагает собственный SONOFF Zigbee 3.0 USB Dongle Plus , но подойдёт любой совместимый адаптер, например Conbee II от Dresden Electronic (использован в тесте с Raspberry Pi 4). После подключения адаптер интегрируется в платформу. Для Home Assistant рекомендуются решения: Zigbee Home Automation (ZHA) с простой настройкой через GUI или Zigbee2MQTT . Оба поддерживают множество Zigbee-устройств.

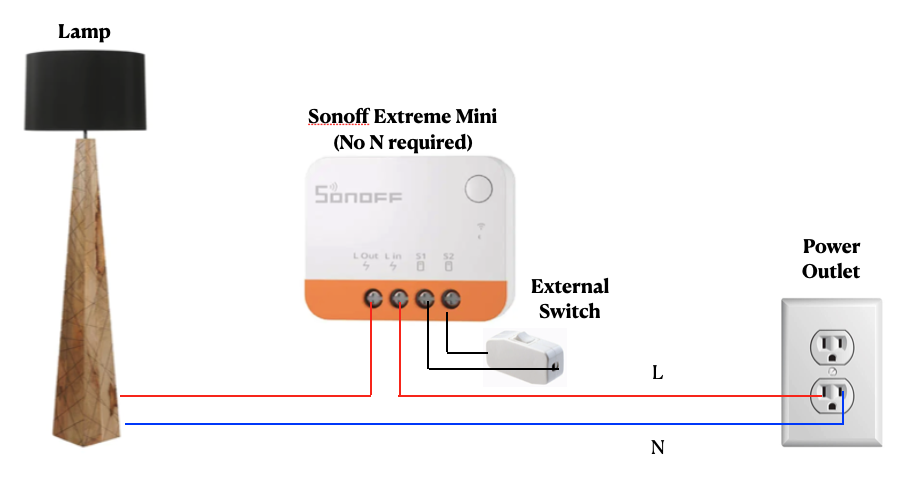

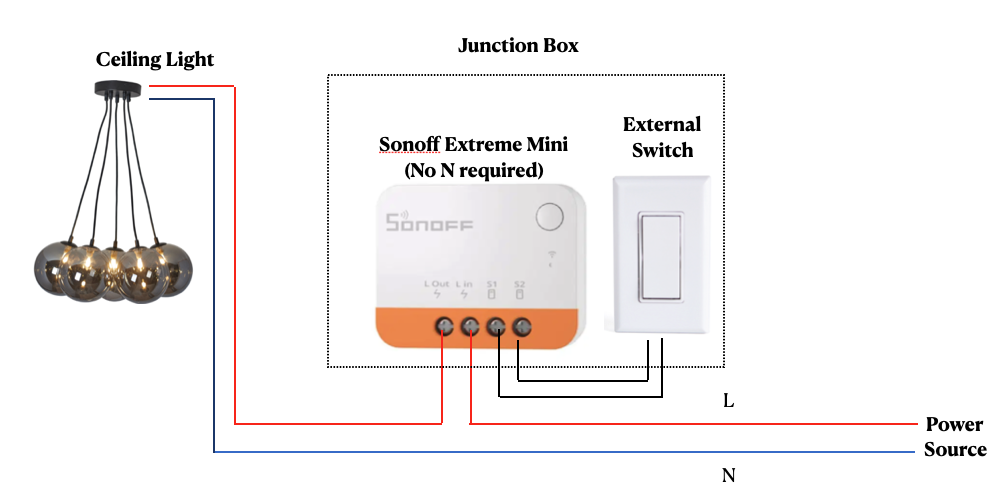

Далее подключим ZBMINI Extreme к бытовым приборам. На схемах ниже показано типовое подключение к настольной лампе и потолочному светильнику. Перед монтажом отключите электропитание.
После соединения с нагрузкой подключите внешний выключатель к контактам S1/S2.
Проверьте соединения перед включением питания. Индикатор на ZBMINI Extreme должен мигать (режим настройки). Если нет – нажмите кнопку сброса на 5 секунд до начала мигания. Для добавления в Home Assistant используйте мобильное приложение Home Assistant Companion (доступно в App Store для iOS и Google Play для Android). Предварительно установите Zigbee-интеграцию (в примере – ZHA).

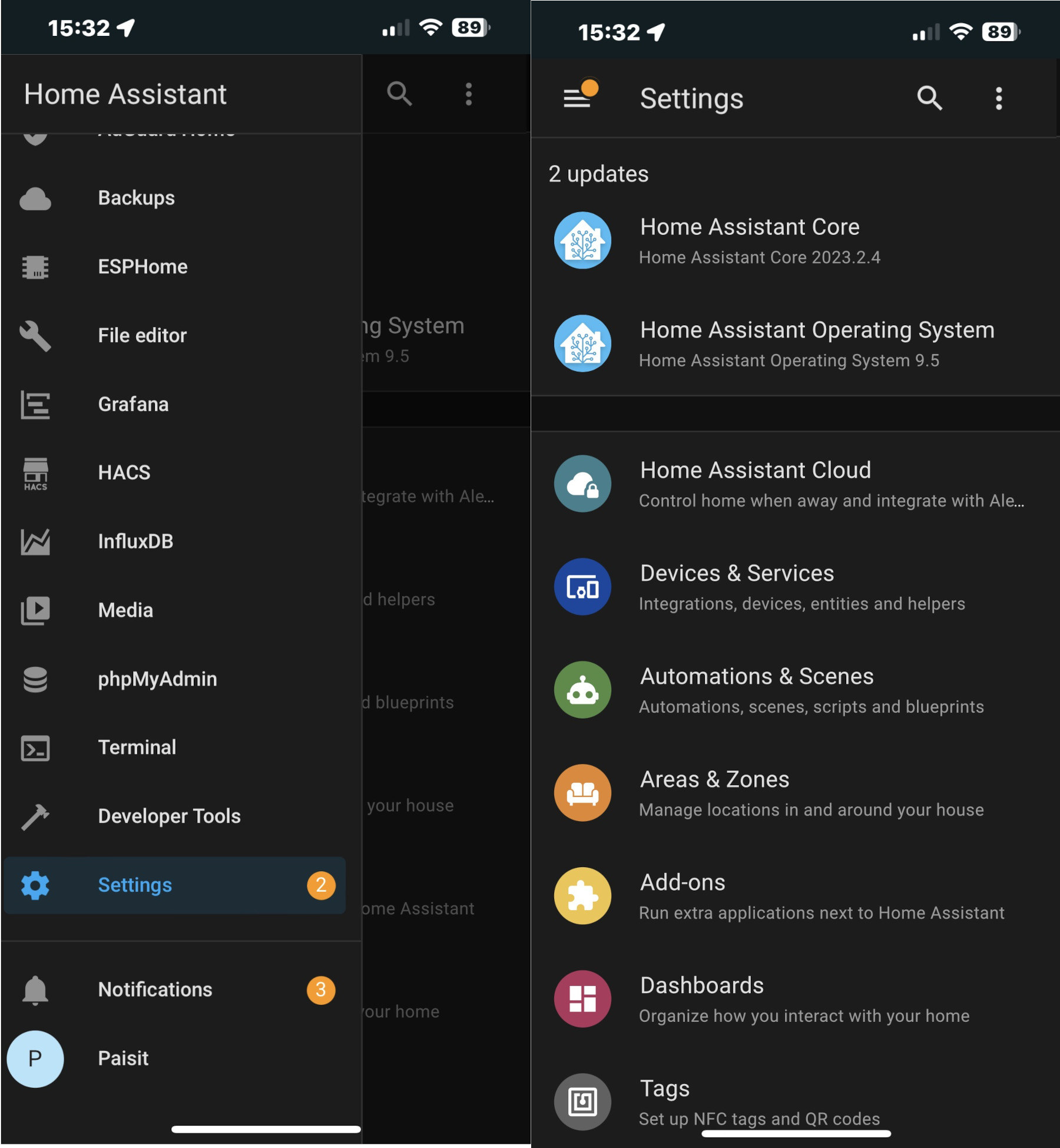

Перейдите в Настройки -> Устройства и службы

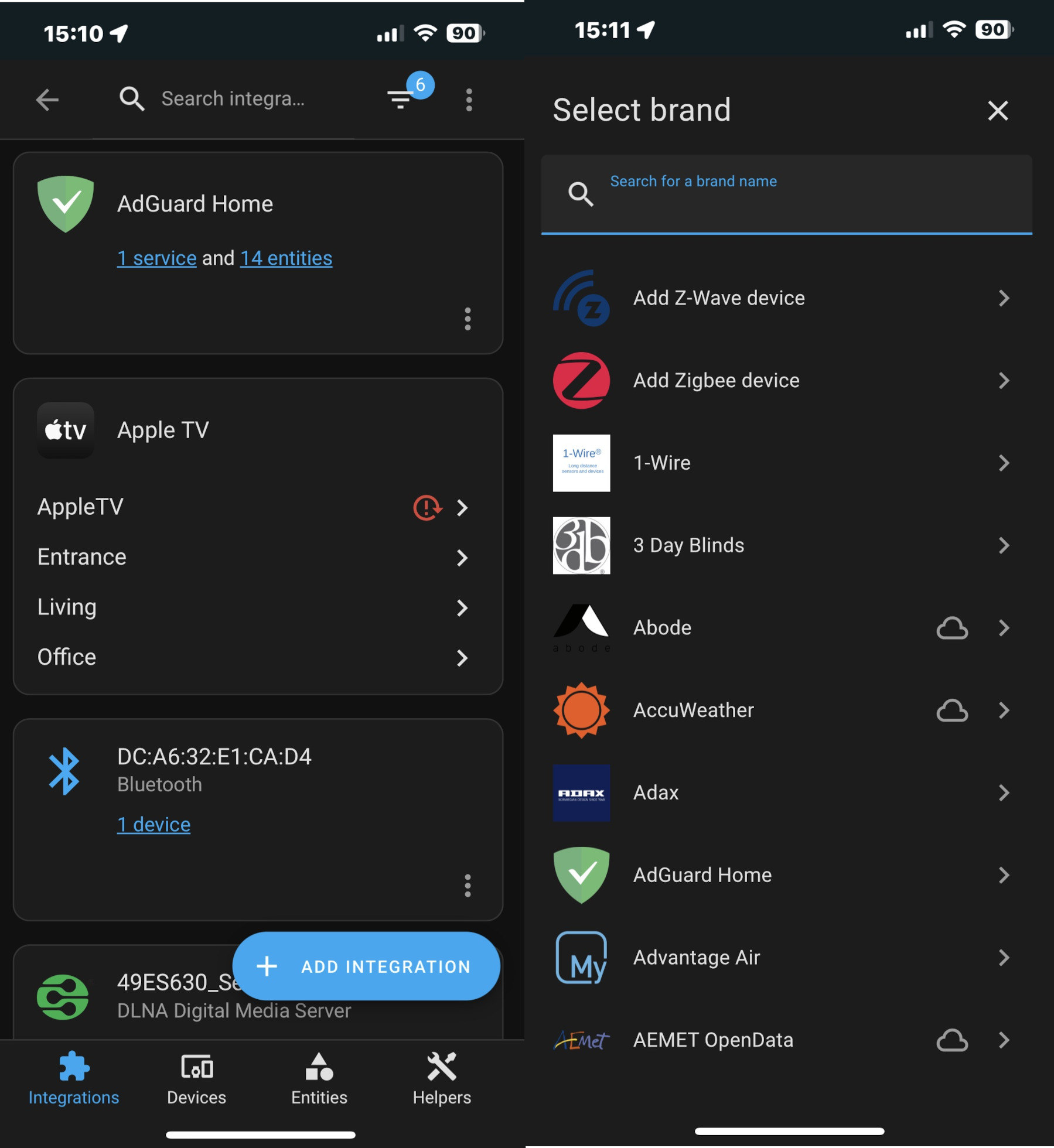

Выберите Добавить интеграцию -> Добавить Zigbee-устройство

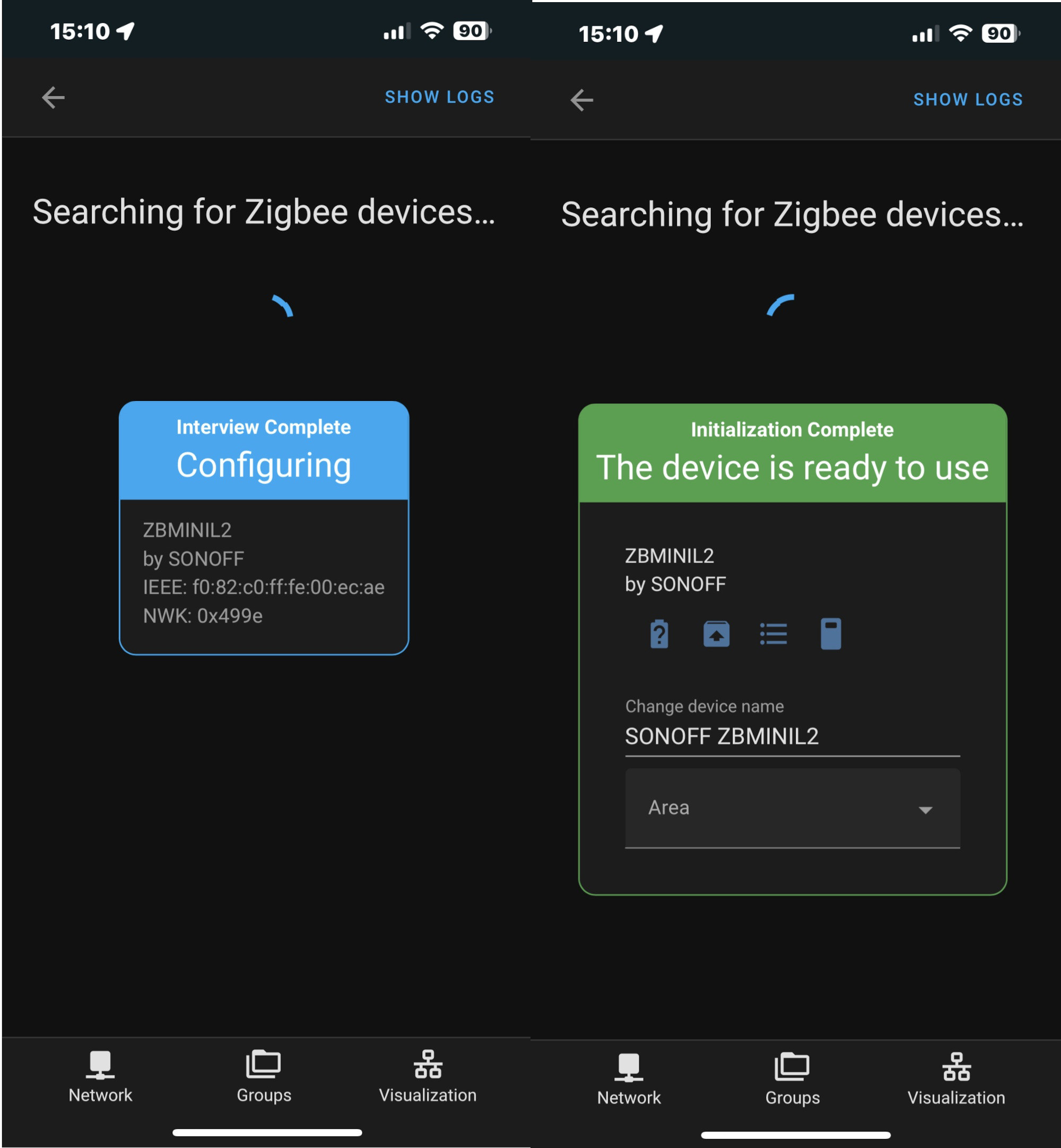

После сканирования не настроенных Zigbee-устройств система предложит присвоить имя и зону.
Базовая настройка завершена!

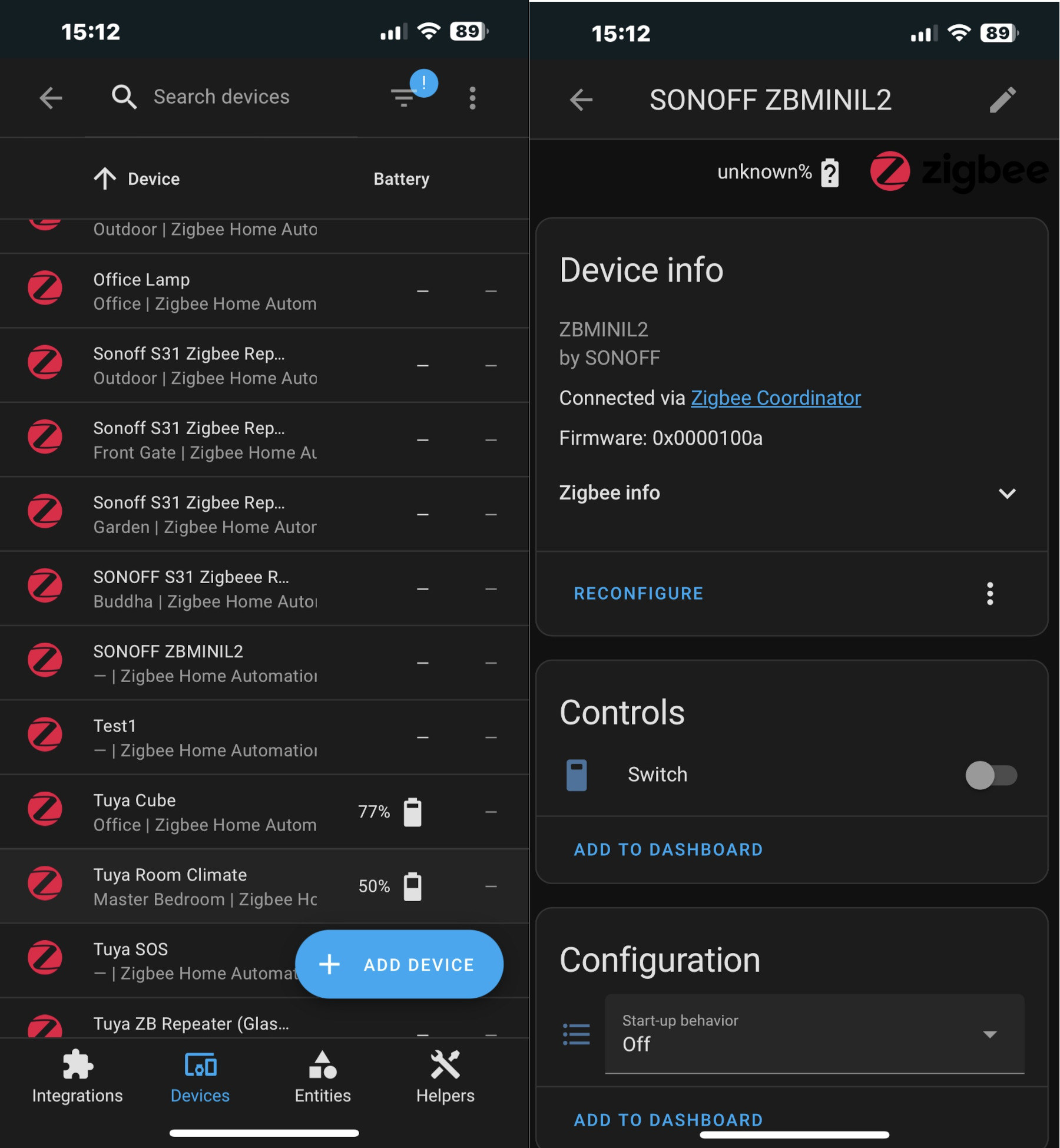

В интерфейсе доступны статус устройства, параметры (состояние при включении питания) и управление (вкл/выкл). Можно создавать автоматизации: по времени, состоянию других устройств (например, включение света по датчику движения или ночное расписание).
Примеры использования SONOFF ZBMini Extreme
Устройство управляет включением/выключением света и приборов в пределах нагрузки 6А. Функционал (через eWeLink или Home Assistant) включает: расписания, таймеры, обратный отсчёт. Один из эффективных сценариев – управление вентилятором или самодельным очистителем воздуха по данным датчиков (например, PM2.5) для оптимизации энергопотребления. Важно: регулировка скорости вращения вентилятора недоступна – только коммутация питания.
ZBMINI Extreme впечатляет сверхкомпактными размерами, богатыми возможностями и совместимостью с Home Assistant, расширяющей сферы применения. Благодарим ITEAD за предоставленный образец. Устройство доступно для покупки за $13.99 , с бесплатной доставкой при заказе от $89. По промокоду CNXSOFTSONOFF предоставляется скидка 10%.
