В первой части обзора GL.iNet GL-MT3000 «Beryl AX» — компактного WiFi 6 роутера на OpenWrt — были рассмотрены технические характеристики, комплектация и аппаратная платформа с разборкой устройства.
После дополнительного тестирования роутера основное внимание в обзоре уделено производительности WiFi 6 и таким функциям, как репитер, NAS и 4G-хотспот. Устройство также поддерживает режимы VPN-клиента и сервера, сеть Tor и Adguard Home, но подробнее об этих возможностях можно узнать из обзора шлюза безопасности GL.iNet Brume 2 , поскольку функционал схож, за исключением беспроводных интерфейсов.
Начальная настройка роутера Beryl AX
При подключении Ethernet-кабеля к роутеру можно сразу перейти ко второму шагу. Если используется только WiFi, роутер будет доступен под именами GL-MT3000-XXX и GL-MT3000-462-5G.
Для входа в веб-интерфейс через адрес 192.168.8.1 необходимо ввести пароль, указанный на нижней панели устройства, и логин «admin».

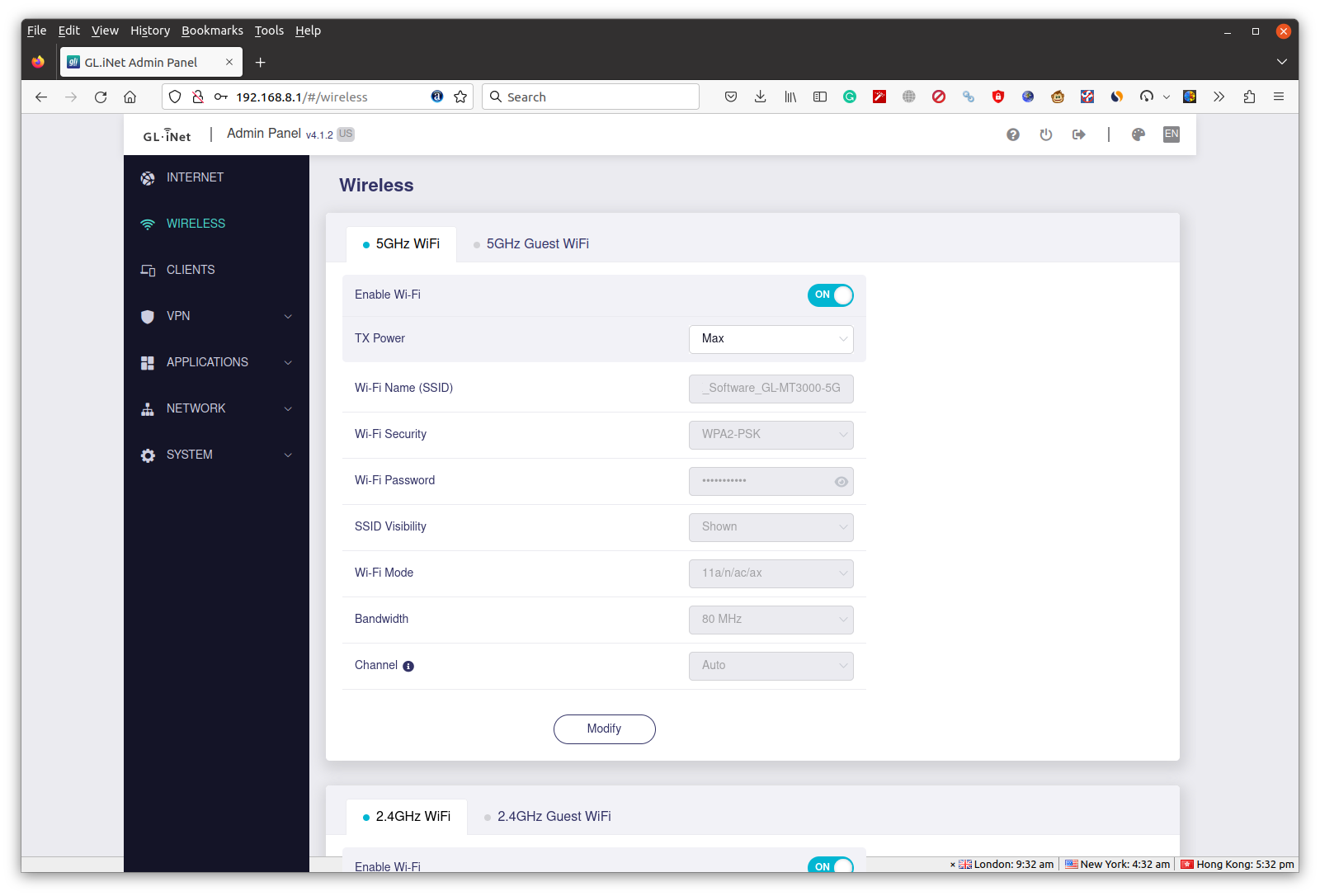

Панель управления GL.iNet стандартна для всех роутеров компании. В процессе настройки были изменены временная зона, SSID (5 ГГц и 2.4 ГГц) и пароль на предпочтительные значения.
Тестовая конфигурация

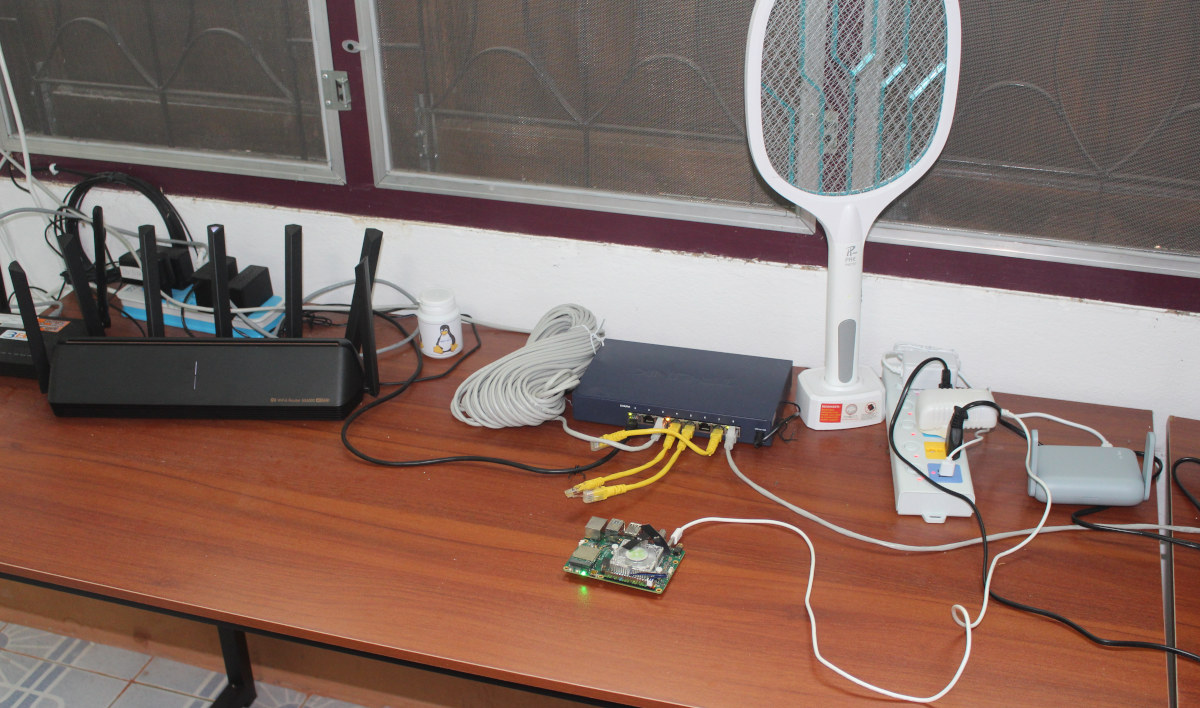

Для тестирования роутера GL.iNet Beryl AX использовался одноплатный компьютер Rock 5B с WiFi 6 и 2.5GbE, а также адаптер RTL8156BG 2.5GbE USB 3.0 , подключенный к ноутбуку под управлением Ubuntu. В качестве референсного устройства применялся флагманский роутер Xiaomi AX6000 для сравнения с моделью AX3000 от GL.iNet.
После обновления ПО на Rock 5B и перезагрузки платы началось тестирование с проверки всех SSID через терминал на Rock 5B:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
rock@rock-5b:~$ nmcli dev wifi IN-USE BSSID SSID MODE CHAN RATE SIGNAL BARS SECURITY 94:83:C4:27:94:64 CNX_SOFTWARE_GL-MT3000 Infra 1 270 Mbit/s 100 **** WPA2 3C:CD:57:F5:AF:92 CNX_Software_Xiaomi Infra 6 270 Mbit/s 100 **** WPA2 42:CD:57:F5:AF:92 -- Infra 6 270 Mbit/s 100 **** -- * 3C:CD:57:F5:AF:91 CNX_Software_Xiaomi_5G Infra 36 540 Mbit/s 100 **** WPA2 94:83:C4:27:94:65 CNX_Software_GL-MT3000-5G Infra 149 270 Mbit/s 100 **** WPA2 IN-USE BSSID SSID MODE CHAN RATE SIGNAL BARS SECURITY 94:83:C4:27:94:64 CNX_SOFTWARE_GL-MT3000 Infra 1 270 Mbit/s 100 **** WPA2 3C:CD:57:F5:AF:92 CNX_Software_Xiaomi Infra 6 270 Mbit/s 100 **** WPA2 42:CD:57:F5:AF:92 -- Infra 6 270 Mbit/s 100 **** -- 3C:CD:57:F5:AF:91 CNX_Software_Xiaomi_5G Infra 36 540 Mbit/s 100 **** WPA2 94:83:C4:27:94:65 CNX_Software_GL-MT3000-5G Infra 149 270 Mbit/s 100 **** WPA2 |
Зафиксирована скорость соединения 540 Мбит/с для роутера Xiaomi и 270 Мбит/с для GL.iNet, однако эти показатели не отражают реальной производительности.
Тестирование WiFi 6 с помощью iperf3
Для исключения взаимного влияния роутеры тестировались поочередно при отключенном втором устройстве.
Загрузка данных с роутера Xiaomi AX6000 на Rock 5B:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 |
iperf3 -t 60 -c 192.168.31.148 -i 10 Connecting to host 192.168.31.148, port 5201 [ 5] local 192.168.31.85 port 35002 connected to 192.168.31.148 port 5201 [ ID] Interval Transfer Bitrate Retr Cwnd [ 5] 0.00-10.00 sec 799 MBytes 670 Mbits/sec 119 1.80 MBytes [ 5] 10.00-20.00 sec 1015 MBytes 851 Mbits/sec 0 2.15 MBytes [ 5] 20.00-30.00 sec 1020 MBytes 856 Mbits/sec 0 3.01 MBytes [ 5] 30.00-40.00 sec 1009 MBytes 846 Mbits/sec 0 3.01 MBytes [ 5] 40.00-50.00 sec 1.01 GBytes 864 Mbits/sec 0 3.01 MBytes [ 5] 50.00-60.00 sec 1.01 GBytes 869 Mbits/sec 0 3.01 MBytes - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bitrate Retr [ 5] 0.00-60.00 sec 5.77 GBytes 826 Mbits/sec 119 sender [ 5] 0.00-60.05 sec 5.77 GBytes 825 Mbits/sec receiver |
Отправка данных:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
iperf3 -t 60 -c 192.168.31.148 -i 10 -R Connecting to host 192.168.31.148, port 5201 Reverse mode, remote host 192.168.31.148 is sending [ 5] local 192.168.31.85 port 48832 connected to 192.168.31.148 port 5201 [ ID] Interval Transfer Bitrate [ 5] 0.00-10.00 sec 941 MBytes 790 Mbits/sec [ 5] 10.00-20.00 sec 982 MBytes 824 Mbits/sec [ 5] 20.00-30.00 sec 979 MBytes 821 Mbits/sec [ 5] 30.00-40.00 sec 986 MBytes 827 Mbits/sec [ 5] 40.00-50.00 sec 995 MBytes 834 Mbits/sec [ 5] 50.00-60.00 sec 984 MBytes 825 Mbits/sec - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bitrate Retr [ 5] 0.00-60.05 sec 5.73 GBytes 820 Mbits/sec 4 sender [ 5] 0.00-60.00 sec 5.73 GBytes 820 Mbits/sec receiver iperf Done. |
Результаты в 826 Мбит/с и 820 Мбит/с демонстрируют отличную производительность, с меньшим количеством ретрансмиссий по сравнению с тестами июля 2022 года.
При попытке подключиться к SSID 5 ГГц GL-MT3000 следовал инструкциям Radxa Wiki :
|
1 |
sudo nmcli dev wifi connect "CNX_Software_GL-MT3000-5G" password "wifi_password" |
Однако процесс завершился с ошибкой:
|
1 2 3 4 5 |
rock@rock-5b:~$ sudo nmcli dev wifi connect "CNX_Software_GL-MT3000-5G" password "wifi_password" [sudo] password for rock: Error: Connection activation failed: (7) Secrets were required, but not provided. rock@rock-5b:~$ sudo nmcli dev wifi connect "CNX_Software_GL-MT3000-5G" password "wifi_password" Error: Connection activation failed: (5) IP configuration could not be reserved (no available address, timeout, etc.). |
Устройство зависло на этапе получения IP-адреса и не отображалось в панели администратора.
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 |
rock@rock-5b:~$ nmcli -p -f general,wifi-properties device show wlP2p33s0 =============================================================================== Device details (wlP2p33s0) =============================================================================== GENERAL.DEVICE: wlP2p33s0 GENERAL.TYPE: wifi GENERAL.NM-TYPE: NMDeviceWifi GENERAL.DBUS-PATH: /org/freedesktop/NetworkManager/Devices/3 GENERAL.VENDOR: Realtek Semiconductor Co., Ltd. GENERAL.PRODUCT: -- GENERAL.DRIVER: rtl8852be GENERAL.DRIVER-VERSION: v1.15.10.0.5-0-gfa2af07cf.20220 GENERAL.FIRMWARE-VERSION: N/A GENERAL.HWADDR: 48:46:C1:8F:98:79 GENERAL.MTU: 1500 GENERAL.STATE: 70 (connecting (getting IP configuration)) GENERAL.REASON: 0 (No reason given) GENERAL.IP4-CONNECTIVITY: 1 (none) GENERAL.IP6-CONNECTIVITY: 1 (none) GENERAL.UDI: /sys/devices/platform/fe170000.pcie/pci0002:20/0002:20:00.0/0002:21:00.0/net/wlP2p33s0 GENERAL.PATH: platform-fe170000.pcie-pci-0002:21:00.0 GENERAL.IP-IFACE: -- GENERAL.IS-SOFTWARE: no GENERAL.NM-MANAGED: yes GENERAL.AUTOCONNECT: yes GENERAL.FIRMWARE-MISSING: no GENERAL.NM-PLUGIN-MISSING: no GENERAL.PHYS-PORT-ID: -- GENERAL.CONNECTION: CNX_Software_GL-MT3000-5G GENERAL.CON-UUID: 729e62b3-da85-4057-a0e3-e595c48afbe9 GENERAL.CON-PATH: /org/freedesktop/NetworkManager/ActiveConnection/17 GENERAL.METERED: unknown ------------------------------------------------------------------------------- WIFI-PROPERTIES.WEP: yes WIFI-PROPERTIES.WPA: yes WIFI-PROPERTIES.WPA2: yes WIFI-PROPERTIES.TKIP: yes WIFI-PROPERTIES.CCMP: yes WIFI-PROPERTIES.AP: yes WIFI-PROPERTIES.ADHOC: yes WIFI-PROPERTIES.2GHZ: yes WIFI-PROPERTIES.5GHZ: yes WIFI-PROPERTIES.MESH: no WIFI-PROPERTIES.IBSS-RSN: no ------------------------------------------------------------------------------- |
После перезагрузки Rock 5B подключение к роутеру Beryl AX прошло успешно.
Первоначальные результаты теста скорости загрузки через iperf3 оказались неудовлетворительными:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
jaufranc@cnx-laptop-4:~$ iperf3 -t 60 -c 192.168.8.105 -i 10 Connecting to host 192.168.8.105, port 5201 [ 5] local 192.168.8.130 port 34950 connected to 192.168.8.105 port 5201 [ ID] Interval Transfer Bitrate Retr Cwnd [ 5] 0.00-10.00 sec 363 MBytes 305 Mbits/sec 1167 219 KBytes [ 5] 10.00-20.00 sec 299 MBytes 251 Mbits/sec 1032 419 KBytes [ 5] 20.00-30.00 sec 382 MBytes 321 Mbits/sec 1469 223 KBytes [ 5] 30.00-40.00 sec 491 MBytes 412 Mbits/sec 745 789 KBytes [ 5] 40.00-50.00 sec 456 MBytes 383 Mbits/sec 474 230 KBytes [ 5] 50.00-60.00 sec 452 MBytes 379 Mbits/sec 117 800 KBytes - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bitrate Retr [ 5] 0.00-60.00 sec 2.39 GBytes 342 Mbits/sec 5004 sender [ 5] 0.00-60.05 sec 2.38 GBytes 341 Mbits/sec receiver iperf Done. |
Многочисленные попытки передачи данных со средней скоростью около 342 Мбит/с. Скорость отдачи была выше:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 |
jaufranc@cnx-laptop-4:~$ iperf3 -t 60 -c 192.168.8.105 -i 10 -R Connecting to host 192.168.8.105, port 5201 Reverse mode, remote host 192.168.8.105 is sending [ 5] local 192.168.8.130 port 43496 connected to 192.168.8.105 port 5201 [ ID] Interval Transfer Bitrate [ 5] 0.00-10.00 sec 529 MBytes 444 Mbits/sec [ 5] 10.00-20.00 sec 951 MBytes 798 Mbits/sec [ 5] 20.00-30.00 sec 965 MBytes 809 Mbits/sec [ 5] 30.00-40.00 sec 936 MBytes 785 Mbits/sec [ 5] 40.00-50.00 sec 957 MBytes 803 Mbits/sec [ 5] 50.00-60.00 sec 900 MBytes 755 Mbits/sec - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bitrate Retr [ 5] 0.00-60.06 sec 5.12 GBytes 732 Mbits/sec 2032 sender [ 5] 0.00-60.00 sec 5.11 GBytes 732 Mbits/sec receiver iperf Done. |
Средняя скорость 732 Мбит/с при заметном количестве ретрансмиссий.
Но затем, когда тест загрузки был запущен повторно, все проблемы волшебным образом исчезли:
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
jaufranc@cnx-laptop-4:~$ iperf3 -t 60 -c 192.168.8.105 -i 10 Connecting to host 192.168.8.105, port 5201 [ 5] local 192.168.8.130 port 33938 connected to 192.168.8.105 port 5201 [ ID] Interval Transfer Bitrate Retr Cwnd [ 5] 0.00-10.00 sec 1.06 GBytes 909 Mbits/sec 0 3.15 MBytes [ 5] 10.00-20.00 sec 1.06 GBytes 910 Mbits/sec 0 3.15 MBytes [ 5] 20.00-30.00 sec 1.06 GBytes 913 Mbits/sec 0 3.15 MBytes [ 5] 30.00-40.00 sec 1.06 GBytes 912 Mbits/sec 0 3.15 MBytes [ 5] 40.00-50.00 sec 1.06 GBytes 909 Mbits/sec 0 3.15 MBytes [ 5] 50.00-60.00 sec 1.06 GBytes 913 Mbits/sec 0 3.15 MBytes - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bitrate Retr [ 5] 0.00-60.00 sec 6.36 GBytes 911 Mbits/sec 0 sender [ 5] 0.00-60.04 sec 6.36 GBytes 910 Mbits/sec receiver iperf Done. |
Повторных передач не было вообще, средняя скорость составила 910 Мбит/с. Вот так дела. Похоже, что Wi-Fi работает лучше, чем чаще его используешь. Важно отметить, что Ethernet-кабель был отключен от Rock 5V на протяжении всего тестирования Wi-Fi.
Также был подключен дисплей для запуска Ookla Speedtest в Firefox, чтобы быстро проверить работу роутера. Этот тест неидеален, так как ограничен возможностями провайдера, но удалось достичь максимальной скорости в 400/400 Мбит/с по Wi-Fi на оптоволоконном подключении.
Дополнительные функции

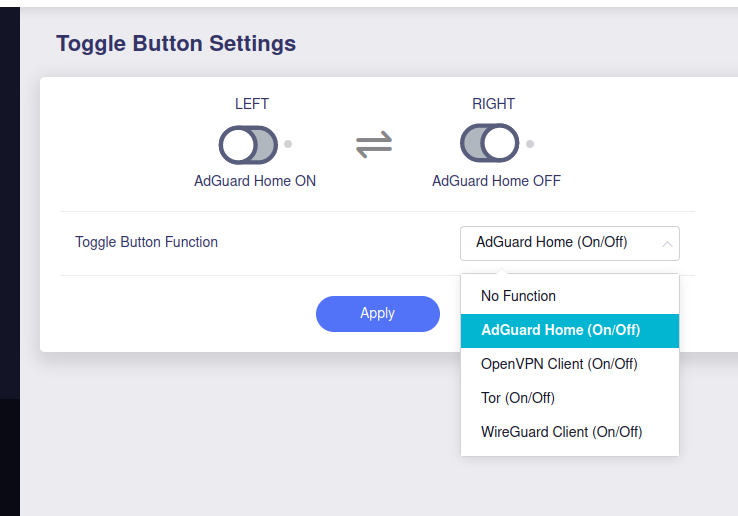

Роутер GL.iNet Beryl AX оснащен переключателем, позволяющим легко активировать такие функции, как AdGuard Home, клиенты OpenVPN или WireGuard, а также сеть Tor — достаточно переключить кнопку на левой стороне устройства.
Это удобно, особенно для сайтов, которые некорректно работают при включенном блокировщике рекламы или VPN.

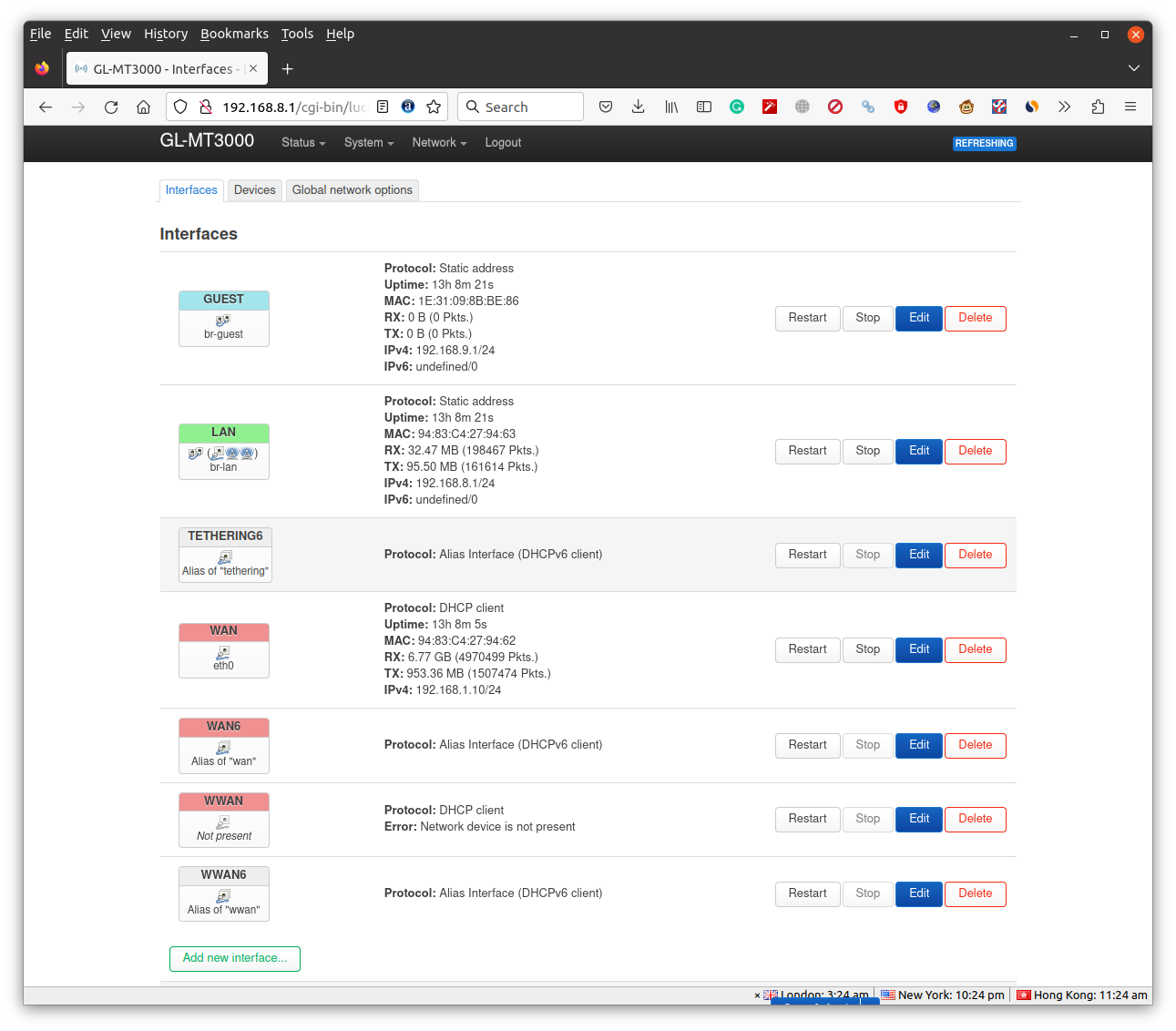

Опытные пользователи могут получить доступ к интерфейсу LuCi в OpenWrt для более тонкой настройки, например, для замены LAN-порта (Gigabit Ethernet) на WAN-порт (2.5GbE). Этого не было сделано из-за нехватки времени, а также потому, что 2.5GbE-коммутатор был подключен к 2.5GbE WAN-порту.
Функция ретранслятора в GL.iNet Beryl AX

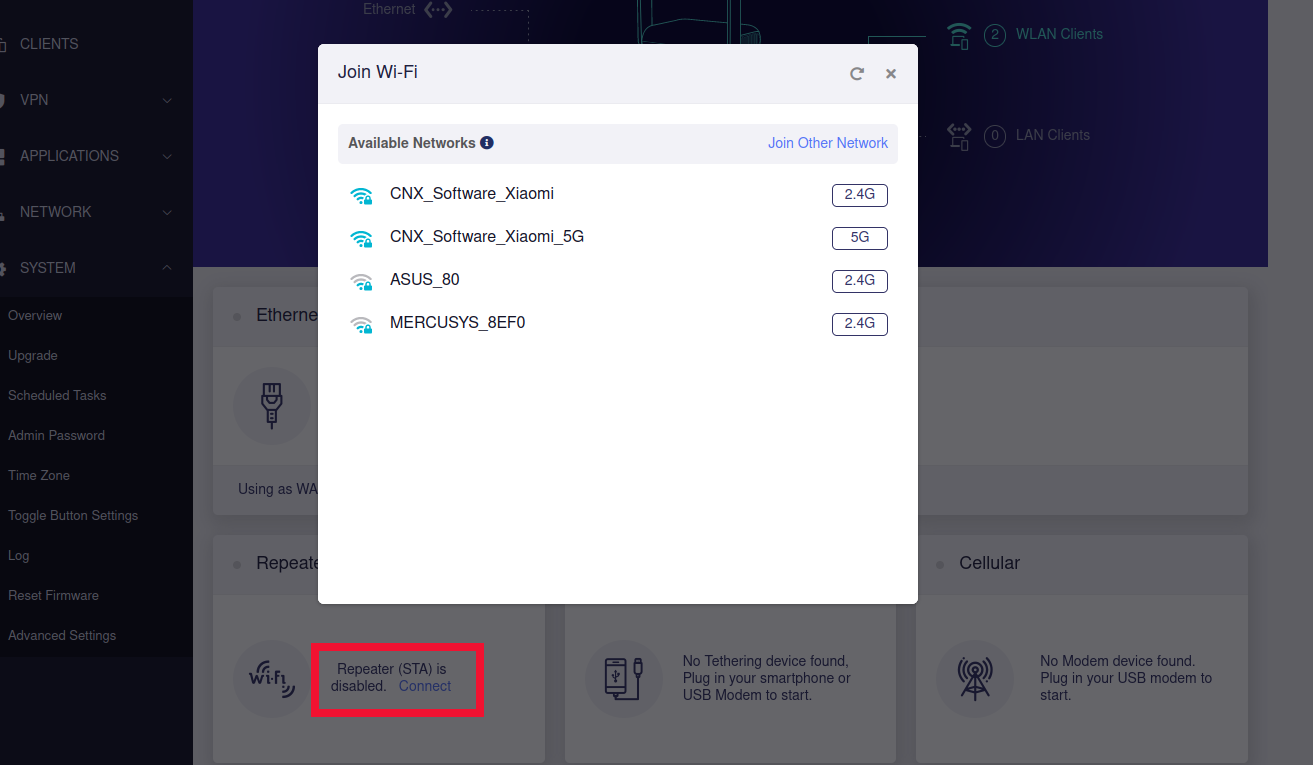

Роутер может работать в режиме ретранслятора. Достаточно нажать «Подключить» рядом с надписью «Repeater (STA) is disabled» на главной странице панели управления. Появится список доступных сетей 2.4 ГГц и 5 ГГц.
Поскольку телефон поддерживает только Wi-Fi 2.4 ГГц, была выбрана соответствующая SSID от роутера Xiaomi.
Сначала планировалось проверить сигнал в саду, примерно в 18 метрах от роутера Xiaomi, но даже при небольшом снижении уровня сигнала скорость в Ookla Speedtest оставалась на уровне 30–35+ МБ/с. Поэтому было решено увеличить расстояние до 110 метров (по данным Google Maps) и провести повторный тест.

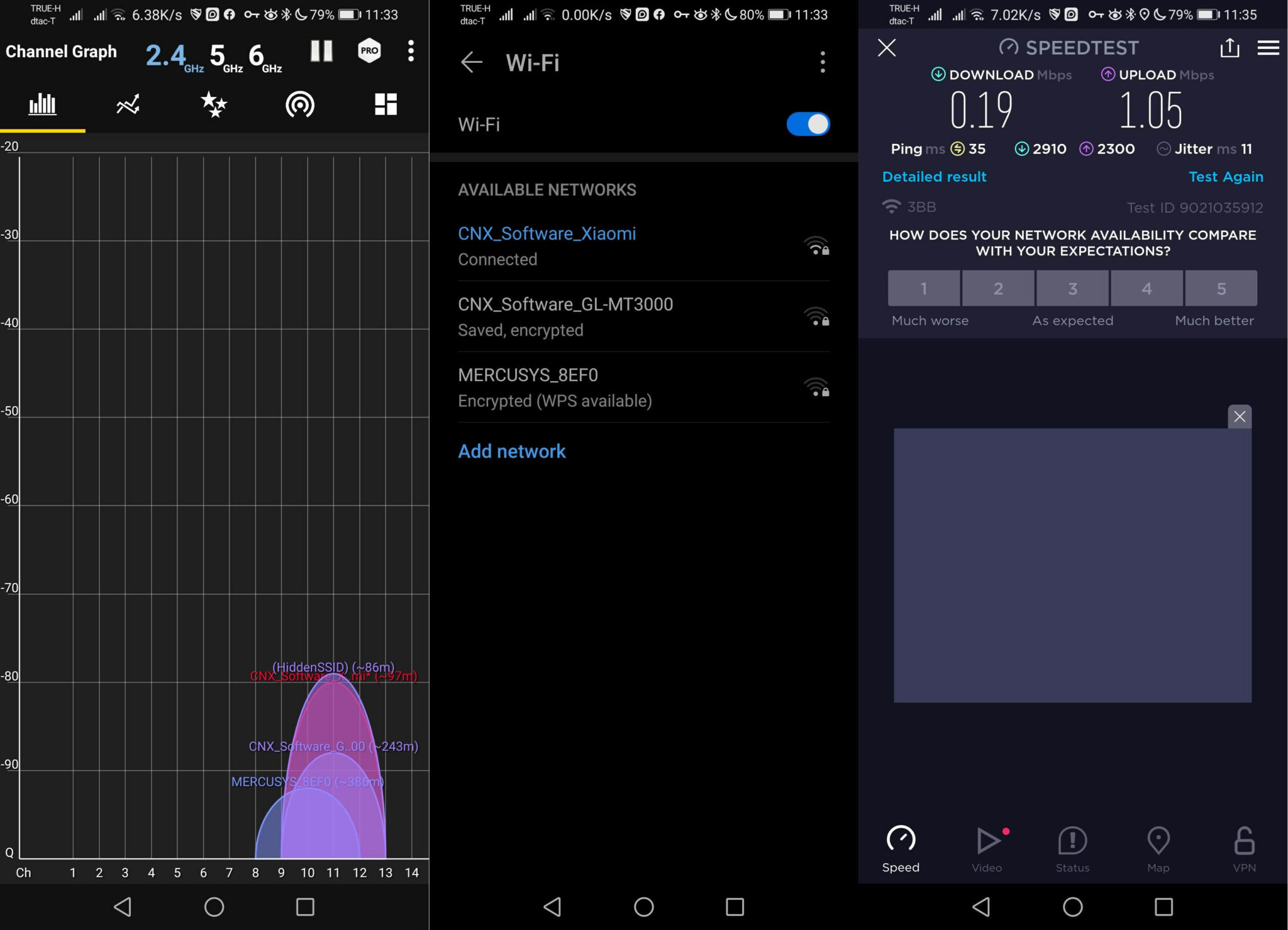

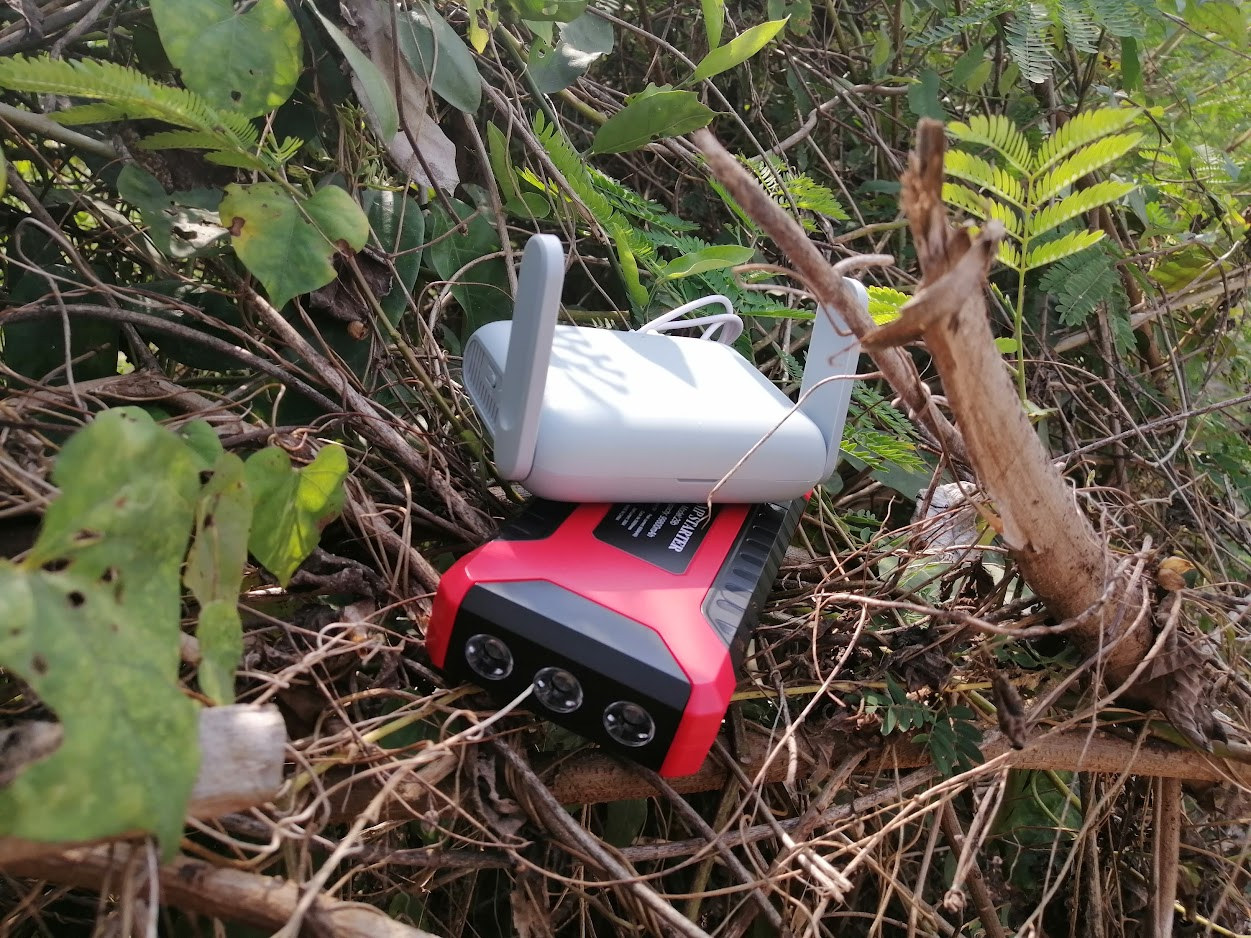

Результат оказался значительно хуже: уровень сигнала — одна-две полоски, скорость загрузки — 0.19 Мбит/с, отдачи — 1.05 Мбит/с. Именно то, что нужно! После этого GL.iNet Beryl AX был вынесен на улицу вместе с power bank и размещен в стратегически важном месте.
Затем был проверен уровень сигнала от роутеров Xiaomi и GL.iNet, после чего тест скорости был запущен снова, уже в 10 метрах от работающего от аккумулятора GL-MT3000.

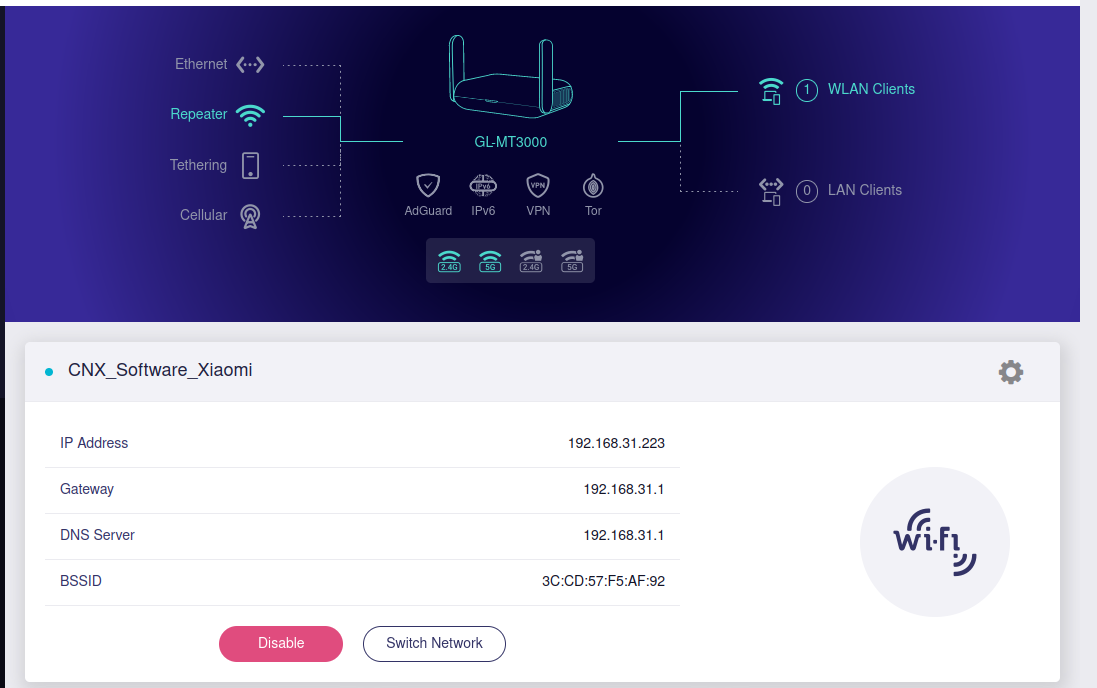

Результат оказался удовлетворительным: 7.83 Мбит/с на загрузку и 8.83 Мбит/с на отдачу, что обеспечило стабильное интернет-соединение в этой точке. Стоит отметить, что ретранслятор работает не так, как обычно:
обычно ретранслятор дублирует имя основной SSID
. Однако в случае с GL.iNet пришлось выбирать CNX_Software_GL-MT3000 вместо CNX_Software_Xiaomi. Это связано с тем, что GL.iNet позиционирует режим ретранслятора как функцию безопасности в поездках, позволяя подключаться к роутеру с включенными VPN, Tor и/или AdGuard Home.
USB-порт Beryl AX — 4G LTE USB-модем и функция NAS

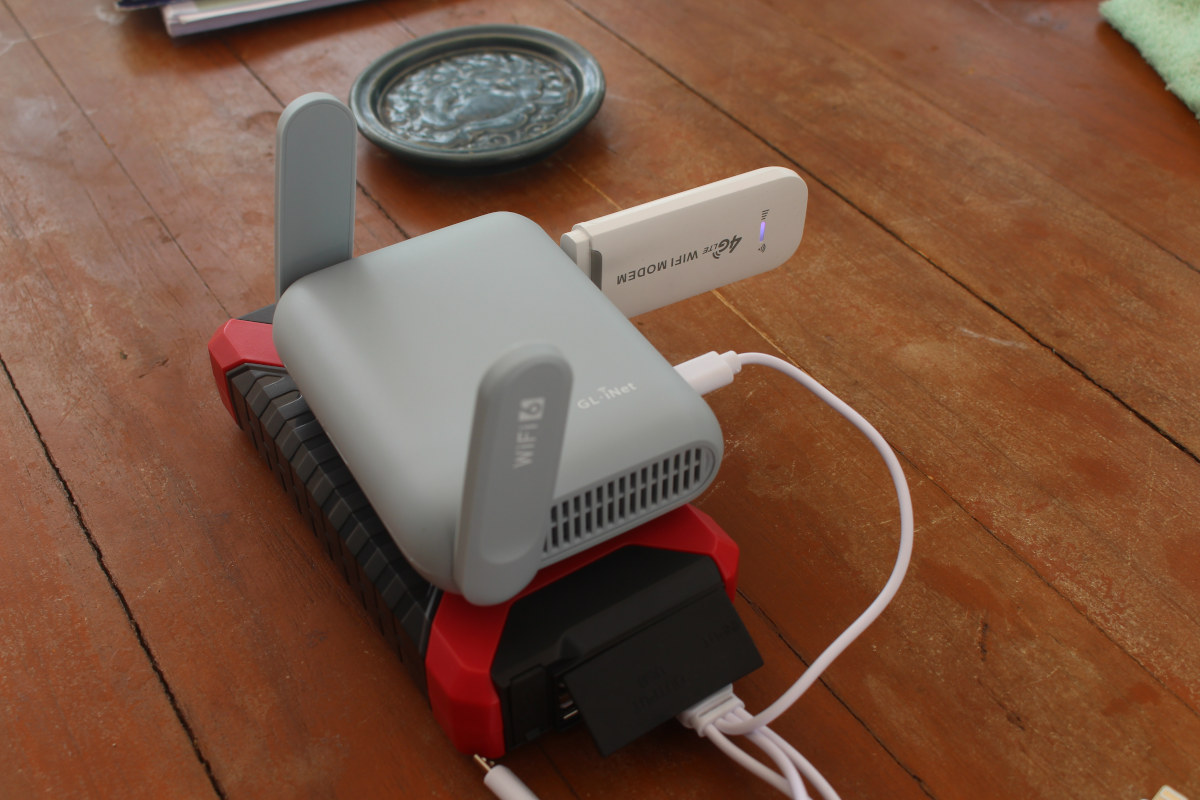

К роутеру был подключен
4G LTE Wi-Fi модем
в виде USB-адаптера, чтобы использовать устройство в качестве точки доступа. Это не совсем логично, так как сам адаптер может работать автономно, но только с Wi-Fi 2.4 ГГц. Подключение к Beryl AX добавило поддержку Wi-Fi 5 и Wi-Fi 6, включая диапазон 5 ГГц.

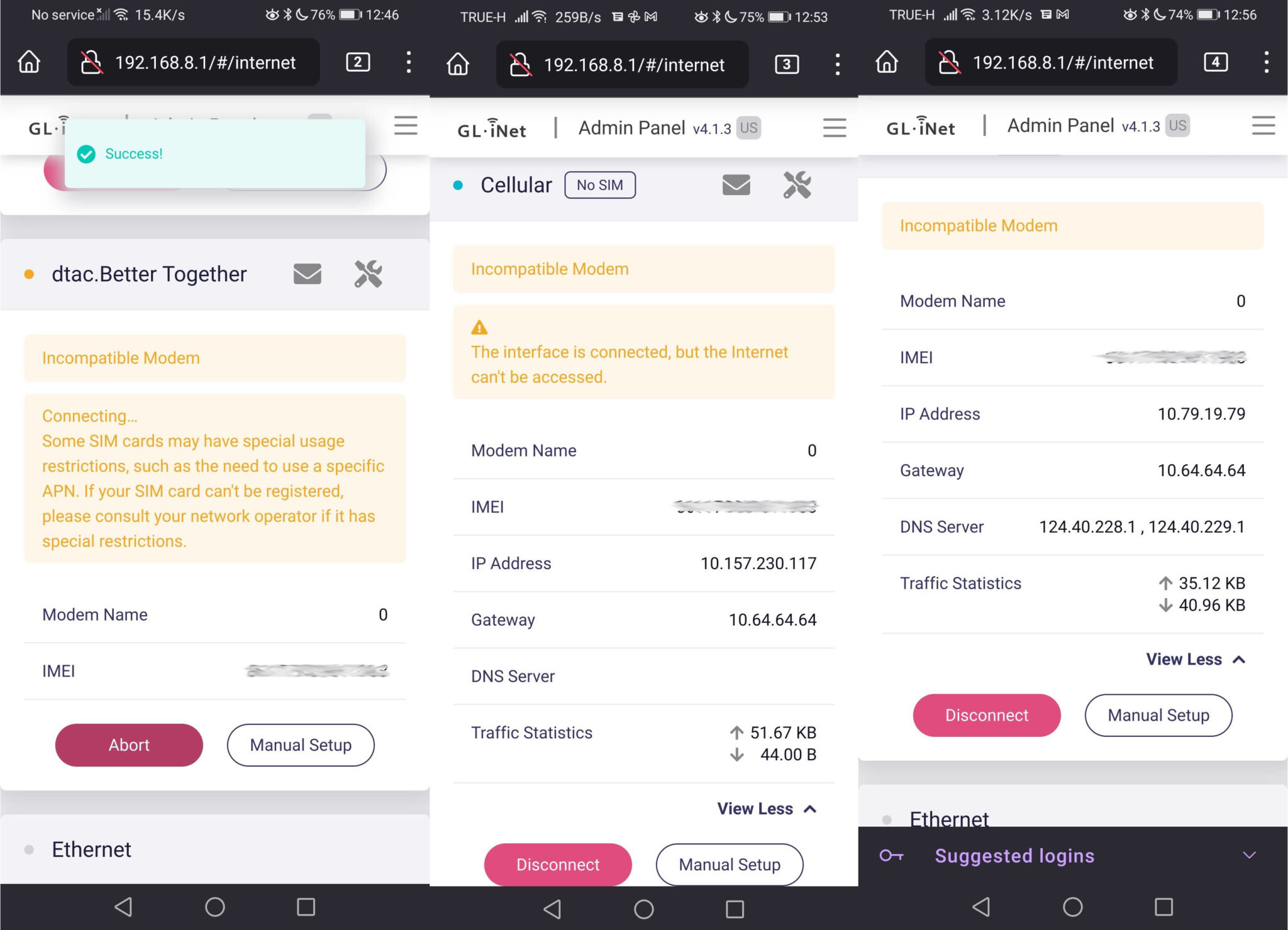

Однако процесс настройки прошел не гладко. Сначала модем был распознан как несовместимый, а затем не смог подключиться к интернету из-за возможных ограничений SIM-карты. Хотя оператор DTAC был определен корректно, доступ в сеть отсутствовал из-за неопределенных DNS-серверов. После сброса настроек модема через панель администратора проблема была решена.

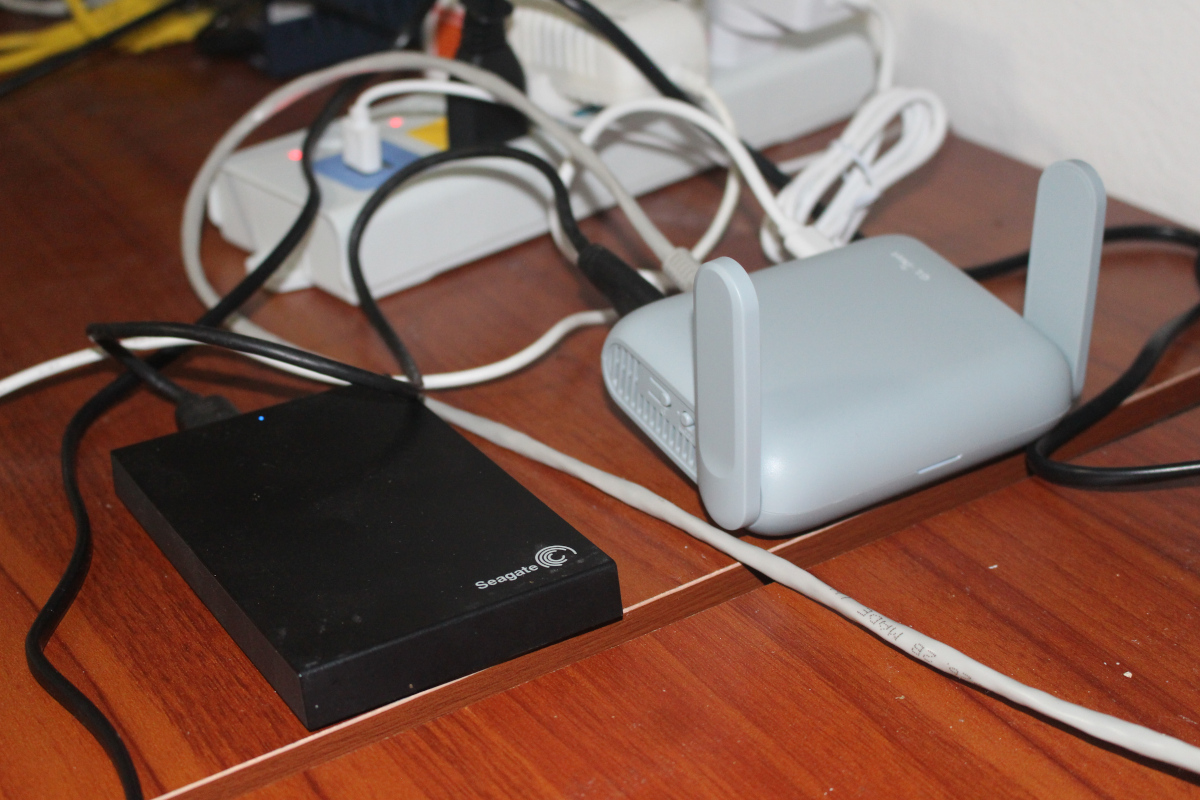

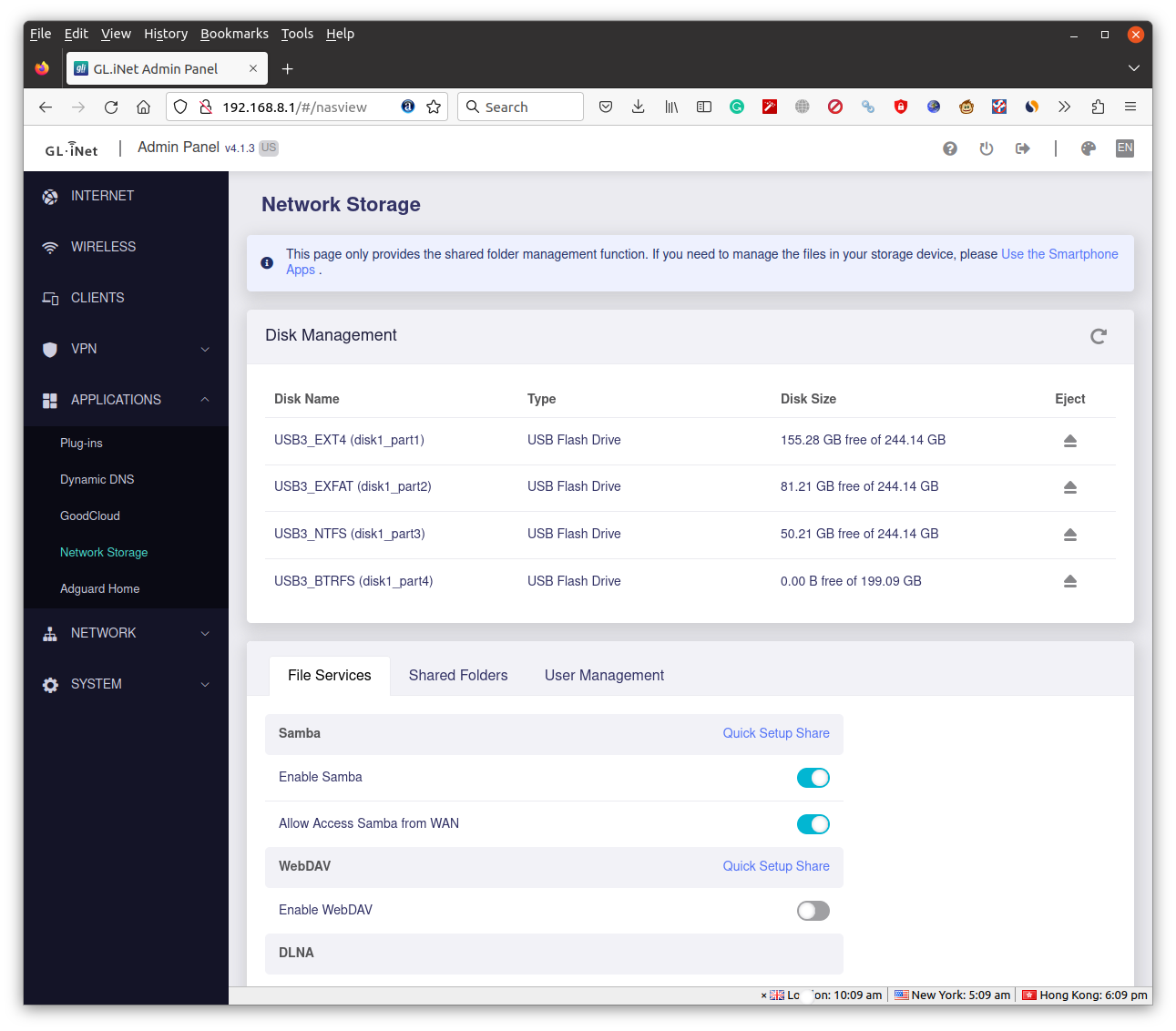

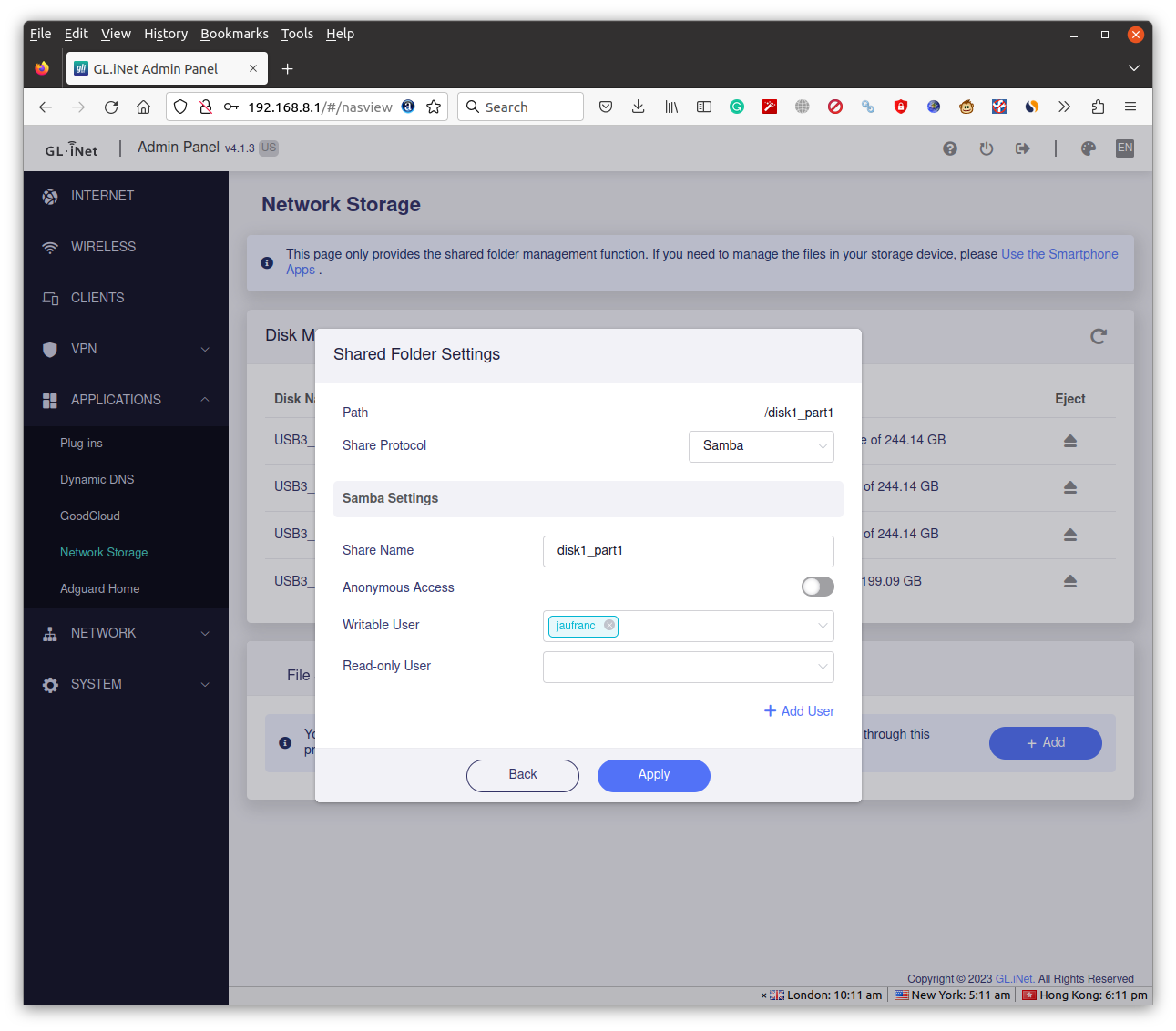

Также был протестирован режим NAS: жесткий диск с разделами NTFS, exFAT, EXT-4 и BTRFS был распознан, и папка успешно расшарена.

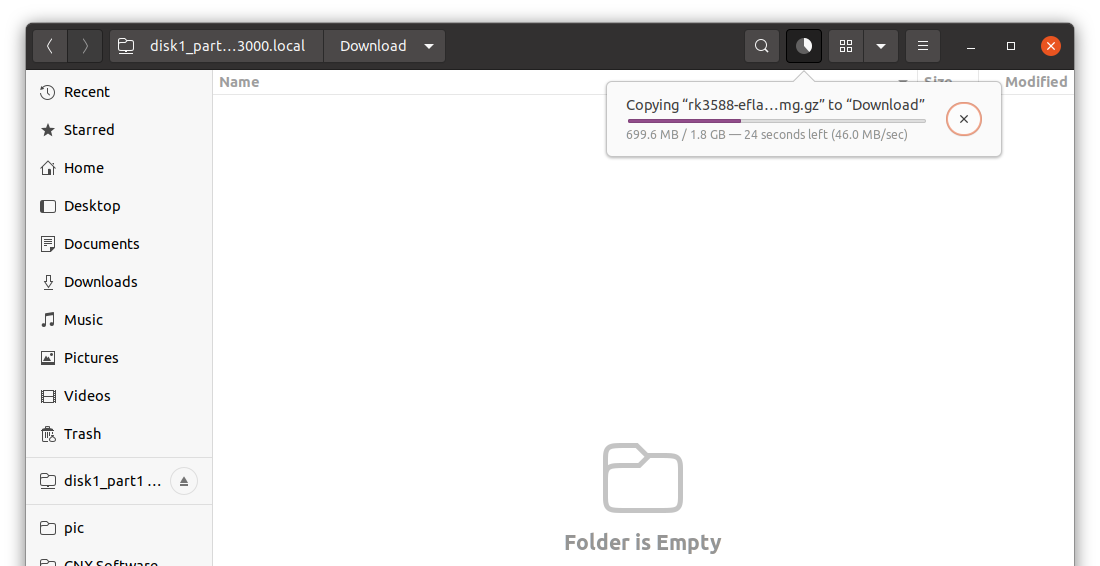

На Ubuntu-ноутбуке GL-MT3000 был легко обнаружен в сетевом окружении, а скорость копирования файла размером 1.8 ГБ составила около 46 МБ/с через SAMBA.
Шумит ли вентилятор и как часто он работает?
Некоторые пользователи выражали недовольство наличием вентилятора в роутере, заявляя, что не стали бы его покупать. Однако во время тестирования вентилятор ни разу не активировался.

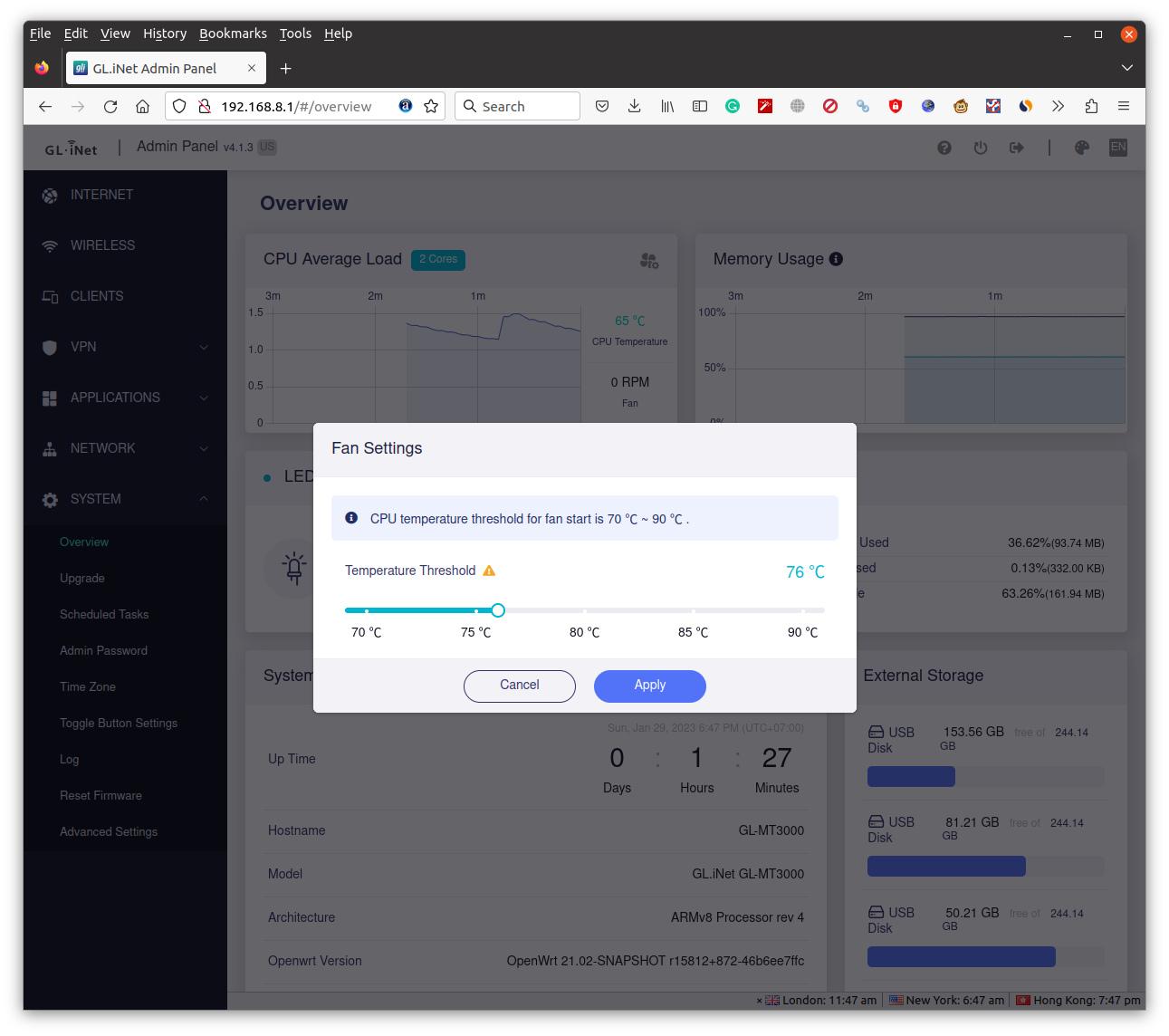

Порог срабатывания вентилятора можно настроить в диапазоне от 70 до 90°C (по умолчанию — 76°C).

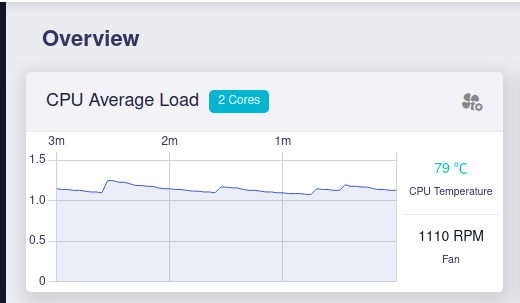

Вентилятор запустился только после 400 секунд (6 минут 40 секунд) нагрузки iperf3 по Wi-Fi 6, но даже тогда его было едва слышно с расстояния 10 см.

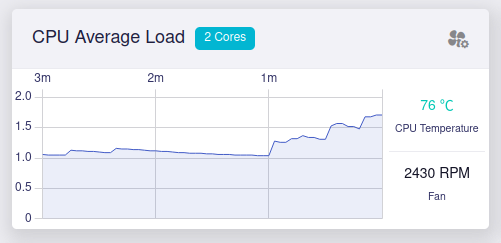

При дальнейшем повышении температуры выше 76°C скорость вращения увеличилась до 2000 RPM, и шум стал заметен с 30 см. Для этого пришлось одновременно нагружать роутер iperf3 по Wi-Fi 6 и передавать большой файл через SAMBA (Ethernet).
Температура в помещении составляла около 24°C (зима), поэтому летом, при 28–29°C, вентилятор может работать чаще. Однако его шум будет заглушаться кондиционером. В большинстве случаев вентилятор не доставит неудобств.
Потребление энергии
При активных Wi-Fi-модулях и подключенном LAN-порте:
- Режим ожидания — 3.5 Вт
- Нагрузка iperf3 по Wi-Fi 6 — 8.0 Вт (без вентилятора)
Потребление выше, чем у Brume 2, что объясняется поддержкой Wi-Fi 6.
Заключение
GL.iNet GL-MT3000 Beryl AX — компактный и удобный Wi-Fi 6 роутер с множеством функций, работающий «из коробки». Единственная сложность возникла при подключении 4G LTE USB-модема, но в итоге проблема была решена. Вентилятор не вызывает дискомфорта, хотя можно было бы выпустить версию с металлическим корпусом для тех, кто категорически против активного охлаждения.
Благодарю компанию за предоставленный образец для обзора. GL.iNet Beryl AX можно приобрести за $99 на Amazon или в магазине GL.iNET.
Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
