simpleRTK2B-SBC содержит три приемника RTK GNSS u‑blox ZED-F9P для сантиметровой точности позиционирования GPS

Технология кинематики в реальном времени (RTK) обеспечивает точность позиционирования 1-3 см с данными спутниковых систем позиционирования, таких как GPS, BeiDou, GLONASS, Galileo и NavIC.

Ранее рассматривались модуль Skytraq PX1122R RTK GNSS и инерциальная навигационная система промышленного класса SBG Systems Ellipse-D с этой технологией. Теперь испанская компания ArduSimple представила одноплатный компьютер simpleRTK2B-SBC, призванный упростить разработку решений для сантиметрового позиционирования с поддержкой кинематики в реальном времени (RTK) с использованием до трех приемников GNSS RTK u-blox ZED-F9P.

simpleRTK2B-SBC RTK GNSS board

Характеристики и особенности платы simpleRTK2B-SBC:

  • Микроконтроллер – STMicro STM32F7 Cortex-M7
  • Позиционирование GNSS
    • 184-канальный движок u-blox ZED-F9P
    • Варианты конфигурации
      • 2x ZED-F9P для позиционирования и определения курса
      • 3x ZED-F9P для позиционирования и полной ориентации (крен, тангаж, рыскание)
    • Частота навигации до 20 Гц
    • Точность позиционирования до 1 сантиметра
    • GPS: L1 & L2; GLONASS: L1OF & L2OF; Galileo: E1 & E5b; BeiDou: B2I & B2I; QZSS и SBAS
    • До 4 интегрированных SMA-разъемов для различных RF-опций
    • Гибкость конфигурации – автономный режим, автономный с коррекциями NTRIP, база-ровер, база-несколько роверов, подвижная база RTK
    • Поддерживает протоколы связи NMEA, UBX и RTCM, но могут быть добавлены другие
  • Память – Опциональная SD-карта для хранения данных
  • Опциональная беспроводная связь XBee
    • Модем LTE с внешней SIM или интегрированной eSIM
    • Радиомодуль UHF 868/900 МГц
    • Используется со встроенным NTRIP-транслятором/сервером/клиентом
  • Интерфейсы – Двойной RS232, Ethernet, CANBUS, USB и до 8x настраиваемых линий ввода/вывода (GPIO/PWM)
  • Опциональный последовательный порт через Bluetooth 2.0
  • Датчики – Опциональные ИНС и датчик температуры
  • Питание – 7-30В или 5В через USB
  • Габариты – 115 x 85 мм с 4 монтажными отверстиями
  • Температурный диапазон – -40 +85°C

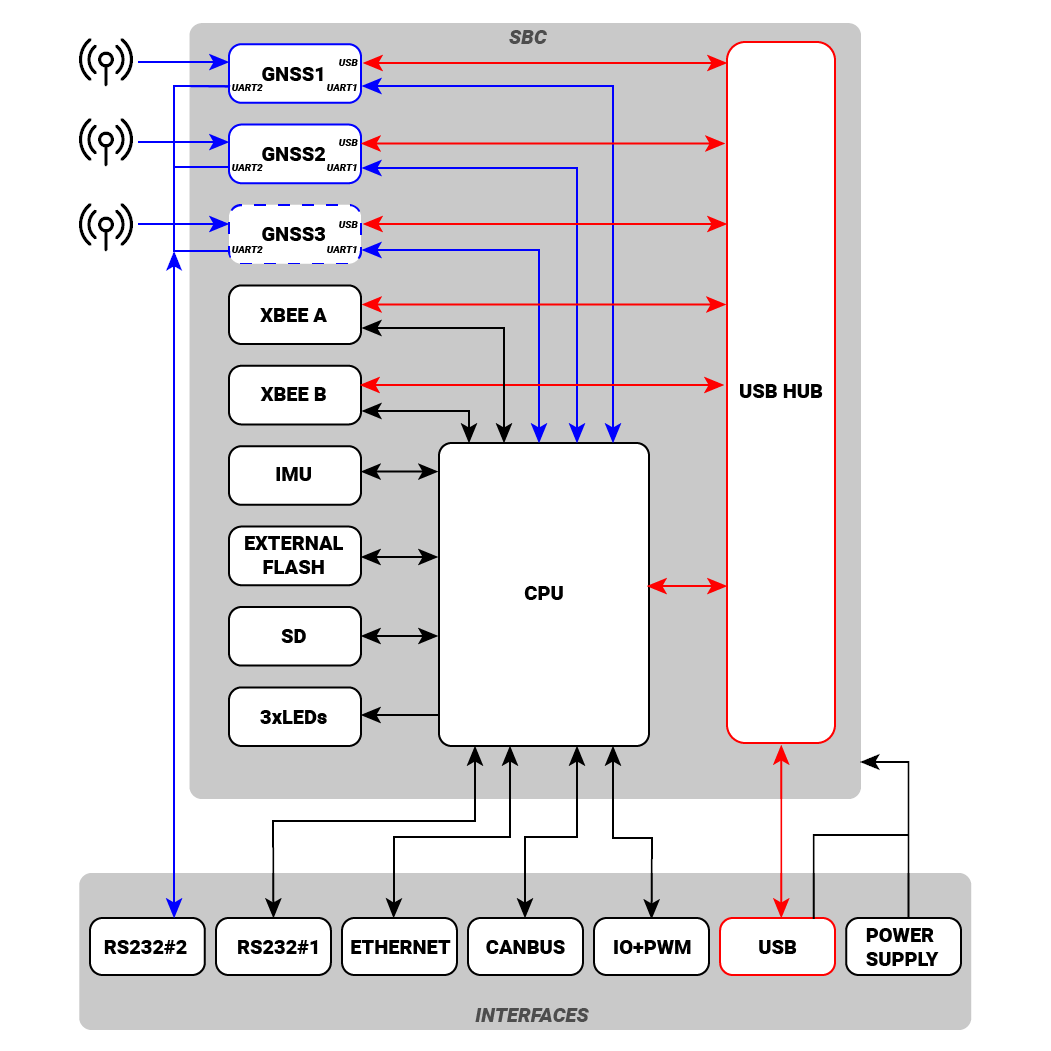

simpleRTK2B-SBC block diagram
Структурная схема

Производитель предоставляет «готовое ПО», но также можно разработать собственное решение через Micropython API или программировать STM32F7 напрямую на C/C++. Дополнительные детали доступны на сайте документации .

Плата может быть настроена для работы в режимах:

  • Автономный режим – Двухдиапазонный приемник GNSS с точностью до метра
  • Конфигурация база-ровер – Точность <2 см при максимальной дальности 35 км с использованием двух simpleRTK2B (базовая станция и ровер)
  • Конфигурация база-несколько роверов – Точность <1 см при максимальной дальности 35 км от базовой станции с несколькими роверами
  • Конфигурация подвижной базы RTK – Точность <1 см и полная система определения ориентации и курса при максимальной дальности 35 км от базовой станции. Требуется одна плата в качестве базовой станции и две/три simpleRTK2B в качестве роверов, установленных на дроне, автомобиле, судне…
  • Автономный режим с коррекциями VRS/SSR – Точность <4 см без ограничений по дальности (при наличии покрытия мобильной сети) с использованием одной simpleRTK2B-SBC с 4G или спутниковым модулем в качестве автономного приемника GNSS RTK в сочетании с коррекциями SSR для получения сантиметровой точности.

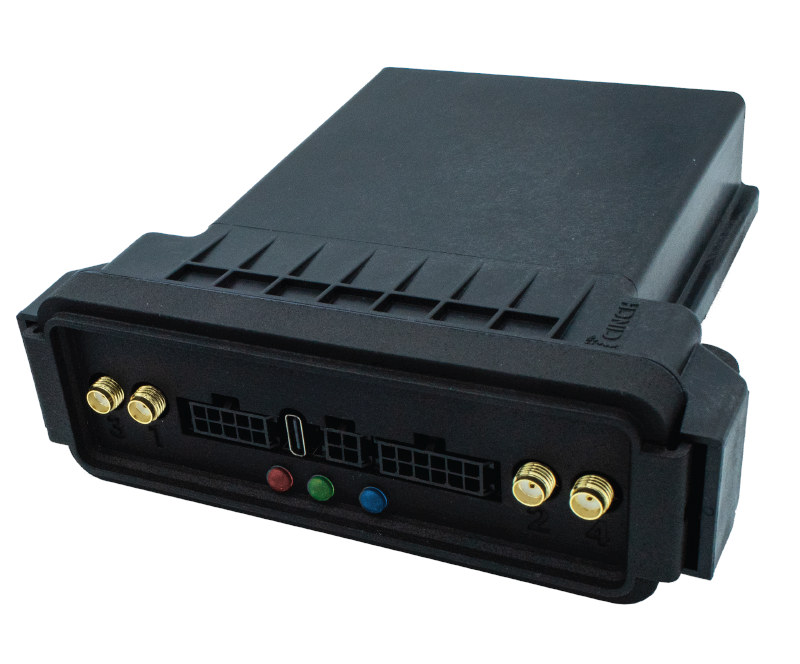

RTK GNSS board enclosure

ArduSimple также предлагает водонепроницаемые и стандартные корпуса, как показано выше.

Хотя стандартный модуль GNSS можно приобрести за $5-$6, оборудование RTK GNSS обычно значительно дороже. Комплект разработки simpleRTK2B-SBC с двумя ZED-F9P стоит 1440 евро, а версия с тремя модулями – 2200 евро в магазине ArduSimple . Корпус добавляет 92 евро. Комплекты также доступны на Aliexpress по схожим ценам.

Следует отметить, что компания также предлагает плату simpleRTK2B (без «SBC» в названии) с одним модулем ZED-F9P за 172,00 евро. Объяснение разницы в цене может содержаться в предыдущем комментарии Xalius :

Помимо стоимости материалов, высокая цена ИНС обусловлена заводской юстировкой и калибровкой систем координат датчиков, созданием корректирующих матриц для обеспечения точных выходных данных. Процедура обычно включает статические, динамические и вибрационно-температурные испытания, занимающие часы для каждого сенсорного узла. Это поднимает стоимость таких ИНС до сотен или тысяч долларов.

Каждый модуль требует индивидуальной калибровки, и сложность процесса, вероятно, возрастает экспоненциально с увеличением количества модулей и датчиков.

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
