Процессор Rockchip RK3568 для периферийных вычислений и NVR-приложений

Ранее сообщалось о конференции разработчиков Rockchip (RKDC) 2020, в частности о предстоящем процессоре Rockchip RK3588 на ядрах Cortex-A76/A55 с высокой производительностью и богатым функционалом, запуск которого запланирован на третий квартал 2021 года.

Однако на конференции были представлены и другие продукты, включая новый Rockchip RK3568, схожий с ранее анонсированным RK3566 и предназначенный для периферийных вычислений и сетевых видеорегистраторов (NVR).

RK3568, RV1106, RK353X, RV1128 Также был представлен процессор RK353X, разработанный специально для NVR-приложений, с аналогичной RK3568 производительностью, но более низкой стоимостью, а также две камерные SoC — RV1106 и RV1128.

CNX Software получила доступ к презентации процессора RK3568, поэтому основное внимание в этом материале уделено четырехъядерному процессору на Cortex-A55.

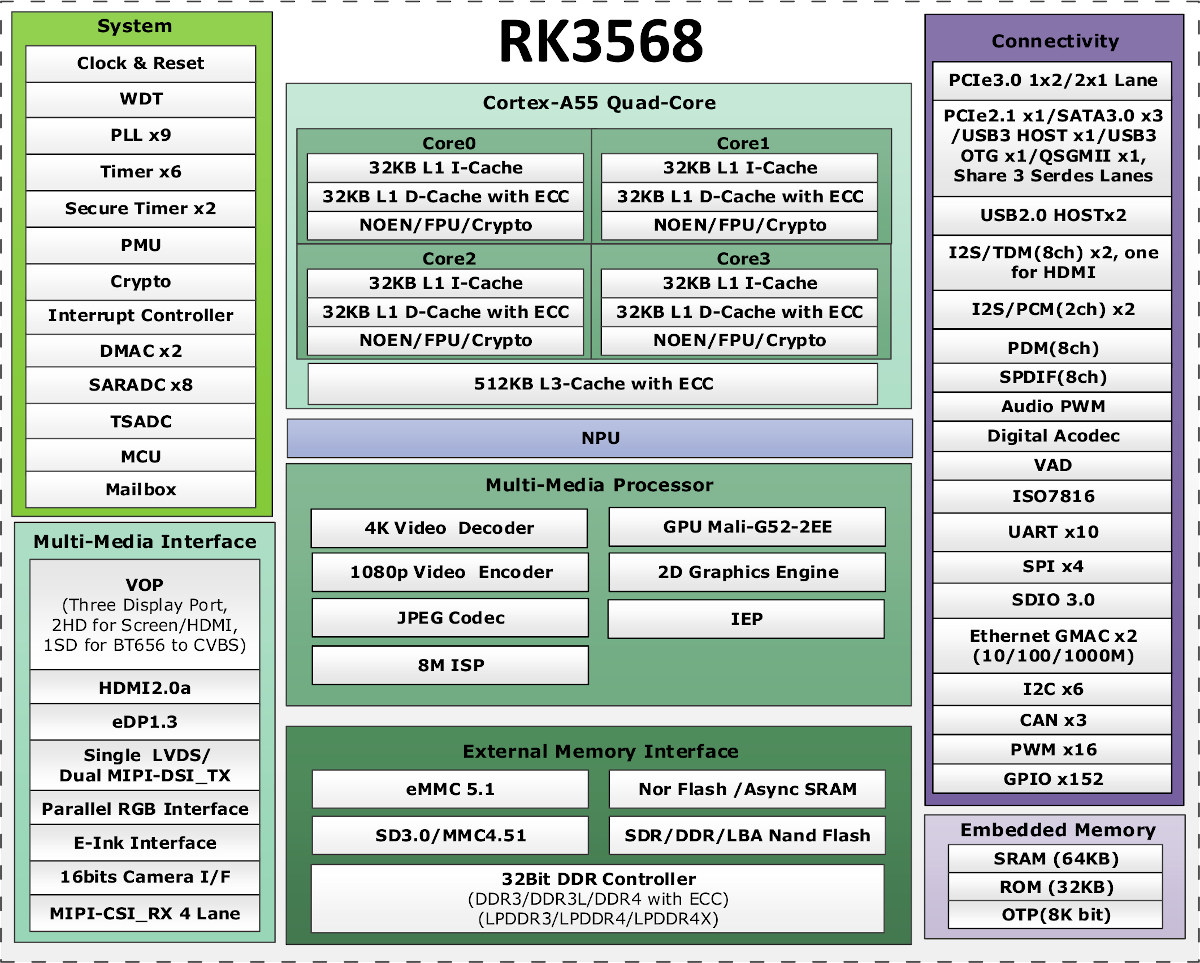

Rockchip RK3568

Характеристики Rockchip RK3568:

  • ЦП – Четырехъядерный Cortex-A55 с поддержкой NEON и FPU
  • ГП – Mali-G52 EE с поддержкой OpenGL ES 1.1–3.2, Vulkan 1.1, OpenGL 2.0
  • AI-ускоритель – RK NN с производительностью 0.8 TOPS @ до 800 МГц, 512x INT8 MAC, 128x INT16/FP16/BFP16 MAC
  • Интерфейс памяти – 32-бит DDR4/DDR3L/LP4/LP4x с поддержкой ECC
  • Интерфейсы хранения – Nor SFC, SPI NAND, eMMC 5.1, 3x SATA 3.0*, 8K OTP
  • Интерфейсы дисплея – RGB, LVDS или MIPI DSI, HDMI 2.0a, eDP 1.3, e-Ink
  • Видеопроцессор
    • Декодирование – 4Kp60 H.264/H.265/VP9
    • Кодирование – 1080p60 H.264/H.265
  • Камера
    • 8Мп ISP с HDR
    • 4-канальный / 2x 2-канальный MIPI CSI2 @ 2.5 Гбит/с на канал
    • Поддержка 16-бит DVP-камер с BT.656/601/1120
  • Аудио
    • 8-канальный I2S/TDM, 2x 2-канальный I2S
    • 8-канальный PDM
    • Выход S/PDIF
  • Сетевые интерфейсы
    • 2x Gigabit Ethernet (GMAC)
    • Quad serial gigabit media-independent interface (QSGMII)*
  • USB – USB 2.0 хост, USB 2.0 OTG, USB 3.0 OTG*, USB 3.0 хост*,
  • Прочие интерфейсы и периферия
    • 3x SDIO 3.0
    • PCIe
      • PCIe 2.1 1×1 линия*
      • PCIe 3.0 1×2 линии или 2x 1-линия @ 8 Гбит/с
    • 10x UART, 4x SPI, 16x PWM, 6x I2C, 3x CAN FD, 8x SAR-ADC
  • Безопасность – Шифрование SM3/4, TEE, Arm Trustzone
  • Корпус – Уточняется
  • Техпроцесс – 22 нм

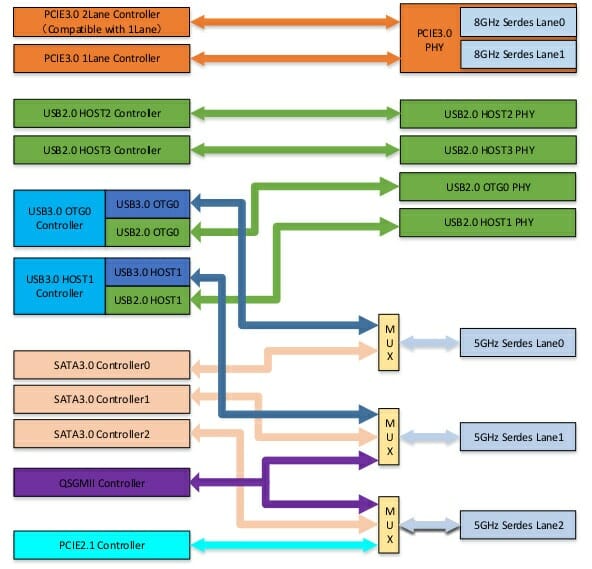

* USB3.0 OTG, USB3.0 HOT, SATA3.0, PCIE2.1, QSGMII используют мультиплексирование через три линии Serdes @ 5 ГГц, как показано на схеме ниже.

RK3568 multiplexed sata usb 3.0, pcie

Rockchip предоставит BSP для Android и Linux под этот AIOT-процессор, а AI-ускоритель будет поддерживать Caffe, TensorFlow, TF-Lite, ONNX, PyTorch и др. через RKNN Toolkit , уже используемый в процессорах Rockchip RK1808 и RK3399Pro .

RK3568 отличается универсальностью и, по ожиданиям Rockchip, будет применяться в NVR, облачных терминалах, IoT-шлюзах, промышленных системах управления, автомобильных информационно-развлекательных системах и даже караоке-устройствах.

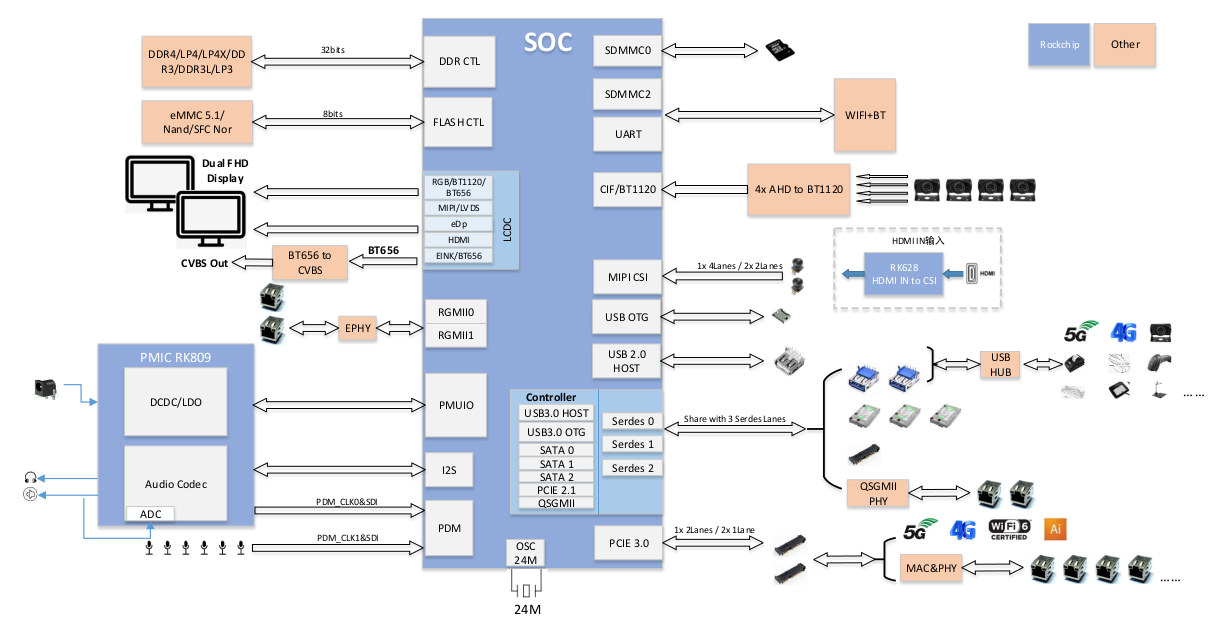

RK3568 application block diagram
Структурная схема применения RK3568

Также стало известно, что спецификации RK3566 изменились с момента последнего анонса/утечки в феврале и теперь почти идентичны RK3568, за исключением отсутствия интерфейса PCIe 3.0 и меньшего количества линий ввода-вывода. Оба процессора — RK3568 и RK3566 — уже доступны для тестирования и позиционируются как решения среднего уровня, что видно из представленной дорожной карты IoT SoC Rockchip, где также обозначен предстоящий выпуск бюджетного четырехъядерного RK3358 на Cortex-A35.

Rockchip IoT SoC Roadmap

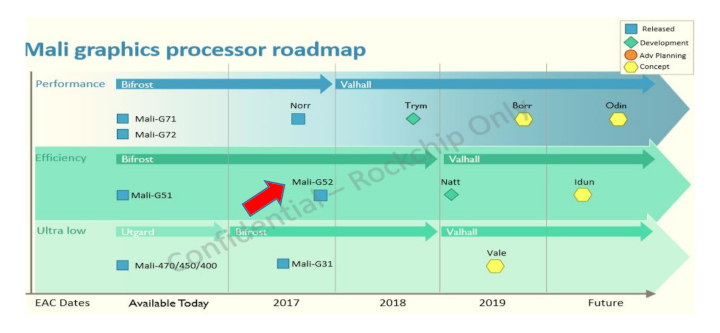

Те, кто следил за утечками о RK3588, могут помнить, что изначально процессор анонсировался с GPU Arm “Natt”, а в последних обновлениях получил GPU Arm “Odin”. Оба представляют собой пока не выпущенные GPU серии Arm Mali “Vaxhall”, но, согласно слайду презентации, “Natt” является преемником Mali-G52 среднего уровня, а “Odin” относится к высокопроизводительным GPU, таким как Mali-G72…

Arm Mali GPU Roadmap Odin Natt

Выражаем свою благодарность источнику, с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
