Плата ESP32 оснащена разъемом mini PCIe и слотом для SIM-карты для 4G LTE подключения

Компания LilyGO выпустила еще одну IoT ESP32 плату с WiFi и Bluetooth. Как следует из названия, плата TTGO-T-PCIe включает в себя разъем mini PCIe, который в сочетании с разъемом SIM-карты позволяет использовать 4G LTE mPCIe карту для добавления сотовой связи.

Компания также предлагает дополнительные модемы SIM7000 2G или SIM7600 4G LTE, которые поставляются с антеннами LTE и GPS. Возможно, вы сможете использовать другие mini PCIe модемы сотовой связи, а также mPCIe модемы беспроводной связи, такие как LoRa, спутниковая связь и так далее…

Технические характеристики платы TTGO-T-PCIe:

• • Модуль беспроводной сети – ESP32-WROVER-B с двухъядерным SoC ESP32 с 520 Кб SRAM, WiFi и Bluetooth с встроенными в плату антеннами, а также 4 Мб флэш-памяти и 8 Мб PSRAM
  • Сетевые возможности




    • 802.11 b / g / n WiFi 4 до 150 Мбит / сек (ESP32)
    • Bluetooth 5.1 LE (ESP32)
    • Дополнительная карта беспроводной связи через слот mPCIe (I2C и USB) + слот для SIM-карты для сотовых сетей 2G и 4G LTE
  • USB – 1x порт USB-C, 1x 4-контактный разъем USB OTG
  • Расширение
    • Разъем Mini PCIe
    • 2x 15-контактных разъема ввода / вывода с GPIO, ADC, touch, DAC, UART, SPI, I2C, SVP / SVN, сброса, 5 В вход, 3.3 В и GND
  • Отладка – порт USB-C через мост USB-UART CP2104
  • Разное – кнопка включения, EN кнопка, 40 МГц кварцевый генератор
  • Питание
    • 5 В / 1 A через порт USB-C
    • 5-контактный разъем JST для 3.7-4.2 В батареи
    • AXP192 интегральная схема управления питанием
    • Потребляемая мощность в режиме сна – около 700 мА
  • Размеры – 75 x 33 x 10.5 мм (с mPCIe картой?)
  • Вес – 14.5 грамм

Также компания предлагает опционально четыре дополнительных SIMCom mPCIe карты:

• • Модуль SIM7000G для сотовой связи 2G, как показано выше на изображении
  • 4G LTE модуль SIM7600SA с резервным режимом 2G / 3G для Австралии, Новой Зеландии и Южной Америки
  • 4G LTE модуль SIM7600E с резервным режимом 2G / 3G для Европы (EMEA), Южной Кореи и Таиланда
  • 4G LTE модуль SIM7600A с резервным режимом 3G для Северной Америки

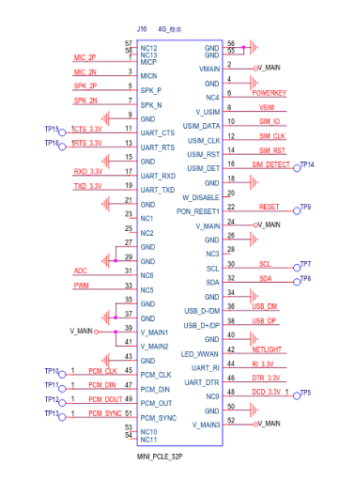

Образцы Arduino и Platformio, основанные на библиотеке TinyGSM, а также схемы и техническое описание можно найти на Github.

Плата LilyGO TTO-T-PCIE можно приобрести на Aliexpress за $8.66 плюс доставка, комплект включает в себя два разъема и провод для батареи. Перечисленные выше карты беспроводной связи можно найти по той же ссылке, например, 2G mPCIE карта продается за $25.20, тогда как 4G карты стоят $35.49. Недавно выпущенная 4G LTE mini PCIE карта Rockchip RM310 (стоимостью $16 плюс доставка) может быть интересным дополнением при условии, что она электрически совместима (обновление: скорее всего, не совместима).
