Компания Octavo Systems представила две платы для разработки на базе системы-в-упаковке (SiP) OSD32MP1


Представленное в феврале прошлого года семейство процессоров STM32MP1 Cortex-A7 / M4 недавно получило обновление, в котором у 24 новых SKU была увеличена частота ядра Cortex A7 до 800 МГц с 650 МГц для SoC, анонсированной в прошлом году.

Одной из первых компаний, которая воспользуется преимуществами новых SKU, станет Octavo Sytems, которая в прошлом году анонсировала систему-в-упаковке (SiP) OSD32MP1 с MPU STM32MP15x, оперативной памятью до 1 Гб, 4K EEPROM, ИС управление питанием STPMIC1, двумя генераторами и более 100 пассивными компонентами, и все это в одной упаковке 18×18 мм.

Теперь компания представила два готовых комплекта для разработки на основе SiP STM32MP1: а именно SD32MP1-BRK “Гибкая платформа для прототипирования” и более функциональную плату для оценки и разработки OSD32MP1-RED. Обе платы также поддерживают OpenSTLinux, который был рассмотрен ранее в предыдущих статьях о STM32MP1.

Коммутационная плата OSD32MP1-BRK для SiP OSD32MP1

Первая плата предназначена для обеспечения легкого доступа к вводам / выводам процессора STM32MP1 через разъемы, совместимые с макетной платой и позволяет инженерам быстро создавать прототипы.

Ключевые особенности и характеристики платы OSD32MP1-BRK:

    • SiP –  Octavo Systems OSD32MP157C-512M-BAA с STM32MP157C с двумя Arm ядрами Cortex-A7 + M4, 512 Мб памяти DDR3, управлением питания STPMIC1A, EEPROM, генераторами и пассивными компонентами
    • Хранилище – слот для микро SD карты
    • USB – микро USB порт для питания и программирования
    • Расширение – 2x контактных разъема (с шагом 2.54 мм) обеспечивающих 106 входов / выходов
    • Отладка – STLink разъем, 3-контактный разъем UART
    • Разное – кнопка питания & сброса, 4x светодиода, 32 КГц кварцевый кристаллический осциллятор, DIP-переключатель для выбора режимов загрузки
    • Питание – 5 В через микро USB порт
    • Размеры – 75 x 46 мм (4-х слойная конструкция без каких-либо задних компонентов)
Нажмите, чтобы увеличить

Плата OSD32MP1-BRK разработана и изготовлена компанией Allied Component Works (LLC) для Octavo Systems. Она станет доступна в апреле со всеми файлами дизайна, которые должны появиться на веб-сайте Octavo Systems, но цены на данным момент не разглашаются. Более подробную информацию можно найти на странице продукта.

Плата для разработки OSD32MP1-RED

Нажмите, чтобы увеличить

Вторая плата должна облегчить разработку IoT приложений или решений, которым необходим дисплей, благодаря совместимости с дополнительными платами Raspberry Pi HAT, MikroBus разъему для использования с платой Mikroe Click, проводным и беспроводным подключением, а также HDMI портом и разъемом DSI для подключения к внешним дисплеям.

Технические характеристики OSD32MP1-RED:

    • SiP – Octavo Systems OSD32MP157C-512M-BAA с STM32MP157C с двумя Arm ядрами Cortex-A7 + M4, 512 Мб памяти DDR3, управлением питания STPMIC1A, EEPROM, генераторами и пассивными компонентами
    • Хранилище – 8 Гб eMMC флэш-памяти, слот для микро SD-карты
    • Видеовыход / интерфейс дисплея – Micro HDMI порт, MIPI DSI разъем

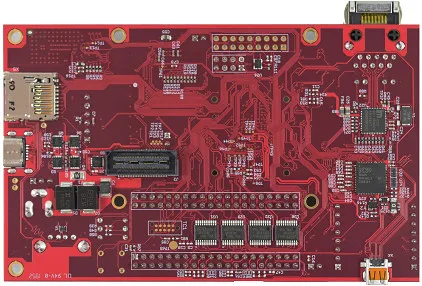

    • Интерфейс камеры OSD32MP1-Red Bottom
    • Сеть – WiFi / Bluetooth,  10 / 100 / 1000M Gigabit Ethernet
    • USB – 1x хост разъем USB, 1x OTG порт USB-C
    • Расширение
      • 40-контактный Raspberry Pi совместимый разъем
      • MikroBus разъем
      • 40-контактный разъем управления двигателем STMicro
      • CAN FD
    • Отладка – UART и JTAG (STLink)
    • Разное – 2x кнопки, 2x светодиода, DIP-переключатель для выбора режимов загрузки
    • Питание – 5 В через разъем типа баррель
    • Размеры – на данным момент неизвестны
Нажмите, чтобы увеличить

Поставки OSD32MP1-RED начнутся в мае этого года, но до сих пор неизвестно, по какой цене. Вы можете найти дополнительную информацию, а также зарегистрироваться, чтобы получать уведомления о запуске на странице продукта.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
