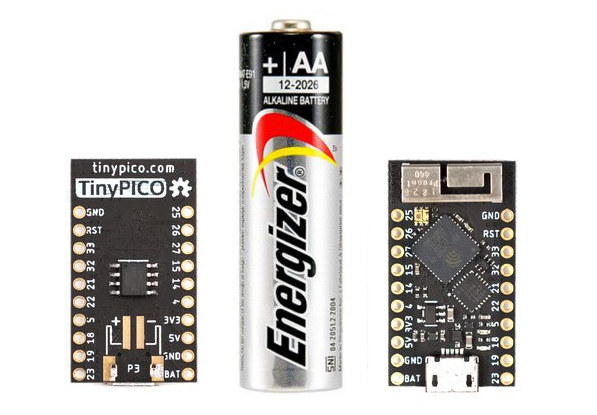

Сейчас доступно так много плат ESP32, так зачем беспокоиться о других. Некоторые из ключевых преимуществ платы TinyPICO заключаются в том, что она очень маленькая, 32 x 18 мм, ее легко использовать из коробки с предустановленной микропрограммой MicroPython, а также она поддерживает LiPo-батареи с оптимизированным питанием для использования с низким энергопотреблением.
Разработчик, указанный как “Unexpected Maker”, также предоставляет различные экраны для TinyPICO, добавляя дисплей, датчики, аудио-усилитель, RTC, разъемы Grove и многое другое.
Технические характеристики платы TinyPICO:
- System-in-Package – Espressif Systems ESP32-PICO-D4 SiP с двухъядерным процессором ESP32, работающим на частоте 240 МГц, флэш-память SPI 4 МБ
- Внешняя системная память – 4 МБ PSRAM
- Связь – 2,4 ГГц WiFi 4 802.11b/g/n, Bluetooth 4.2 LE, 3D антенна

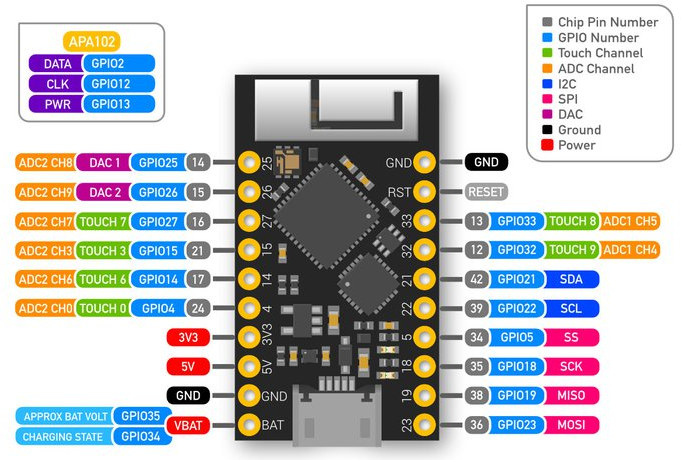

- Расширение – 14x GPIO в стандартном разъеме
- Отладка/Программирование – USB + serial/UART для программирования
- Разное – индикаторы питания (красный) и зарядки (оранжевый), RGB LED APA102
- Источник питания
- 5 В через порт micro USB
- 700 мА 3,3 В LDO регулятор
- Оптимизированный путь питания для использования батареи с низким энергопотреблением
- Управление батареей LiPo
- Клеммы аккумулятора в нижней части поддерживают как разъемы JST PH, так и MicroBlade (имеются в разобранном виде с каждым TinyPICO)
- Потребляемая мощность – глубокий сон: 18 мкА
- Размеры – 32 х 18 мм (для макетов)
Хотя плата поставляется с предустановленной MicroPython, она также поддерживает Arduino IDE и Espressif IDF, как и другие платы ESP32, а также множество примеров кода и библиотек.
На данный момент для платы TinyPICO было разработано пять Shield-плат:
- Play Shield с белым OLED-дисплеем 128 × 64, 3-осевым акселерометром, датчиком освещенности, моноусилителем, магнитным зуммером, синим светодиодом, 4-мя кнопками ввода + кнопкой сброса и разъемом LiPo с выключателем питания
- Audio Shield с моноусилителем 1,5 Вт, магнитным зуммером, потенциометром триммера для регулировки усиления и переключателем для переключения между встроенным зуммером и внешними динамиками
- RTC Shield с микросхемой RTC MCP7940N и держателем для одной батареи CR1025
- Grove I²C Shield с тремя разъемами I²C, совместимыми с модулями Seeed Studio Grove
- Proto Shield с областью прототипирования для компонентов решающего устройства и тремя кнопками (сброс + 2 пользовательских кнопки)

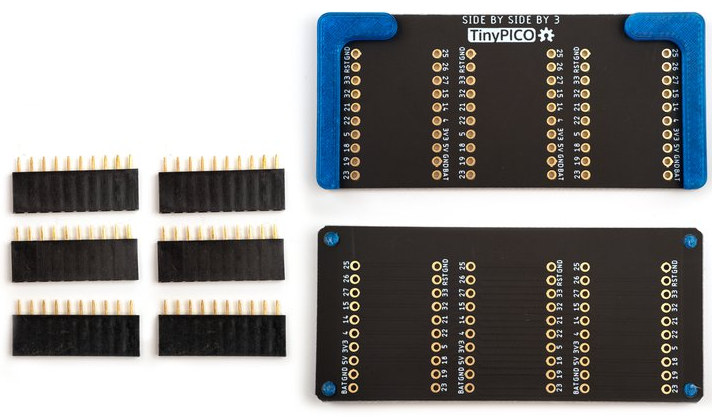

Плата «3 Up Shield» позволяет подключать TinyPICO и до 2 экранов без вертикального стека плат.
Проект с открытым исходным кодом, все оборудование выпущено по открытой лицензии CERN, все программное обеспечение имеет лицензию открытого программного обеспечения MIT , и вы найдете все это в учетной записи TinyPICO GitHub.
TinyPICO был запущен на платформе Crowd Supply несколько дней назад, и пока что кампания идет хорошо, собрав более 11 000 долларов от почти 160 спонсоров. Взносы начинаются с 26 долларов США за плату TinyPICO с папа-разъемами в разобранном виде, наращиваемыми разъемами, разъемом батареи JST PH и разъемом батареи JST MicroBlade. Есть комплекты с несколькими платами, а некоторые с Shield-платами, но если вы хотите немного повеселиться, TinyPICO Shield Pack добавляет последние четыре Shield-платы, перечисленных выше (Audio, RTC, Grove, Proto), плюс 3 Up Shield к базовому комплекту с ценой 55 долларов. Доставка бесплатна в США, 9 долларов – для остального мира, и вы должны ожидать, что заказы будут отправлены к концу июля 2019 года.
