Объявленная летом 2017 года, плата Khadas VIM2 была первой платой для разработки на базе Amlogic S912, и у нас была возможность ознакомиться с платой с двумя входами DTV-тюнера, в разобраться, как использовать VIM2 в качестве сервера для потокового вещания в Android .
Однако, Shenzhen Wesion недавно запустил Khadas VIM2 v1.4 с различными улучшениями, которые они описывают в документе PDF.
Сравнение Khadas VIM2 v1.4 с v1.2
Прежде чем перейти к основным изменениям, напомним, что существует три версии плат Khadas VIM2 (v1.2):
- VIM2 Basic – 2 ГБ DDR4, 16 ГБ флэш-памяти eMMC, беспроводной модуль Ampak AP6356S с 802.11 b/g/n/ac WiFi 5 и возможностью подключения Bluetooth 4.1
- VIM2 Pro – 3 ГБ DDR4, 32 ГБ флэш-памяти eMMC, беспроводной модуль Ampak AP6359SA с 802.11 b/g/n/ac с возможностью подключения RSDB и Bluetooth 4.2
- VIM2 Max – 3 ГБ DDR4, 64 ГБ флэш-памяти eMMC, беспроводной модуль Ampak AP6359SA с 802.11 b/g/n/ac с возможностью подключения RSDB и Bluetooth 4.2
Одним из первых изменений в VIM2 v1.4 является обновление модуля AP6359SA до AP6398S, который обеспечивает поддержку VIM2 Pro/Max для Bluetooth 5.0. VIM2 basic получает оригинальный модуль Ampack AP6356S.

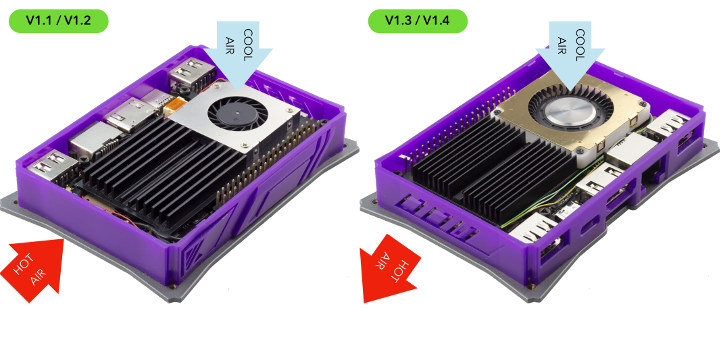

Тепловой дизайн платы Khadas VIM2 v1.2 был, скажем… опциональным, особенно с опциональным DIY корпусом, так как вентилятор просто выдувал горячий воздух в сторону без каких-либо вентиляционных отверстий. Это может привести к перегреву из-за плохого рассеивания тепла и к тому, что вентилятор будет работать больше, чем необходимо, в свою очередь, создавая ненужный шум. Поэтому, для VIM2 v1.4 , компания перепроектировала радиатор и сменила его более тихим, «почти бесшумный», охлаждающий вентилятор 3705, управляемым PMW вместо GPIO, а также направляющим горячий воздух в отверстия для кнопок.
Другим улучшением было увеличение емкости флэш-памяти SPI с 2 Мбит до 16 Мбит, что должно обеспечить большую гибкость и функциональность загрузчика. Другие изменения связаны с перемещением портов и/или внесением некоторых изменений в новый радиатор. Например, трансформатор Ethernet был заменен на более тонкий (Pulse H5120NL), чтобы освободить место для радиатора. Разъем вентилятора и разъем RTC были перемещены, и порт VIN рядом с портом USB-C был заменен контактными площадками XPWR на боковой стороне платы для подключения внешнего выключателя питания. Кнопку “F” также можно использовать, для легко входа в режим обновления, нажав ее 3 раза в течение 2 секунд, как и в Khadas Edge.
Программное обеспечение также пришлось изменить, так как вентилятор теперь использует PWM для управления скоростью, а не GPIO для включения и выключения, а флэш-память SPI больше. Но, к счастью, на v1.2 и v1.4 могут использоваться одни и те же образы прошивки, поскольку на каждой плате хранится идентификатор версии, который будет обнаружен во время загрузки.
Новый SBC Khadas VIM2 v1.4 можно приобрести за 99,90, 119,90 и 139,90 долларов в магазине Khadas для версий Basic, Pro и Max соответственно.
