Когда компания Shenzhen Xunlong Software выпустила свою первую плату разработки Allwinner H6, Orange Pi One Plus, многие были разочарованы, поскольку на плате не использовались некоторые ключевые функции процессора H6, такие как USB 3.0 или PCIe, а объем оперативной памяти был ограничен 1 ГБ. Пару недель спустя компания представила плату Orange Pi Lite2 с 802.11ac WiFi, портом USB 3.0, выходом HDMI 2.0a, но без Gigabit Ethernet, интерфейса PCIe, и снова только 1 ГБ памяти LPDDR3.

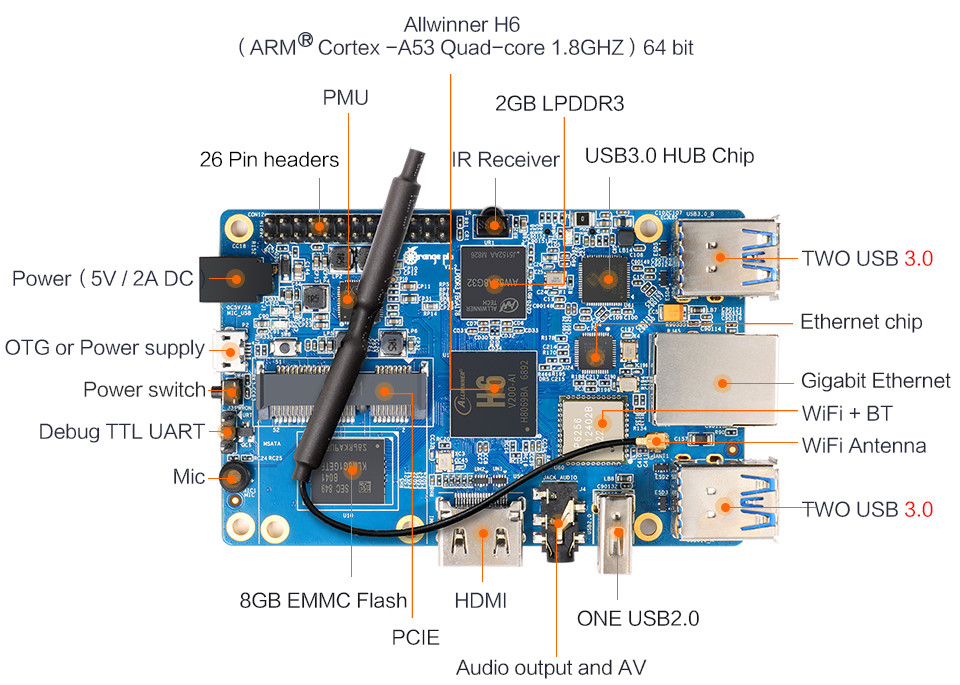

Есть хорошая новость, теперь мы получаем полнофункциональный SBC Allwinner H6 благодаря Orange Pi 3, оснащенному до 2 ГБ ОЗУ, дополнительной 8 ГБ флэш-памятью eMMC, Gigabit Ethernet, 802.11ac WiFi 5, четырьмя портами USB 3.0, HDMI 2.0a, слотом mPCIe и многим другим.
Существует четыре варианта платы Orange Pi 3 с оперативной памятью 1 или 2 ГБ, с флэш-памятью eMMC или без нее, которые имеют следующие характеристики:
- SoC – Четырехъядерный процессор Allwinner H6 V200 Cortex A53 с тактовой частотой до 1,8 ГГц и графическим процессором Arm Mali-T720MP2 с поддержкой OpenGL ES 3.1 / 3.0 / 2.0 / 1.1, DirectX 11
- Системная память и опции хранилища
- 1 ГБ слот для LPDDR3 + micro SD
- 2 ГБ слот для LPDDR3 + micro SD
- 1 ГБ LPDDR3 + 8 ГБ флэш-памяти eMMC + слот для карты micro SD
- 2 ГБ LPDDR3 + 8 ГБ флэш-памяти eMMC + слот для карты micro SD
- Видео и аудио выход – HDMI 2.0a до 4K при 60 Гц, 3,5-мм AV-разъем с композитным видео и стереозвуком
- Аудио вход – встроенный микрофон
- Декодирование видео – 10-битный H.265 до 4K при 60 к / с / 30 к / с при 30 к / с, VP9 и H.264 до 4K при 30 к / с, AVS + / AVS до 1080p60
- Сеть и беспроводная связь
- Gigabit Ethernet через приемопередатчик Realtek RTL8211
- 802.11b / g / n / ac WiFi 5 и Bluetooth 5.0 через модуль Ampak AP6256
- USB – 4х порта USB 3.0 через чип-концентратор USB 3.0, 1х хост-порт USB 2.0, 1х порт micro USB OTG (также используется для питания)
- Расширение
- Разъем mPCIe с x1 Gen2, поддержка режима RC (Root Complex)
- 26-контактный разъем
- Отладка – 3-контактная последовательная консоль / UART-разъем
- Разное – кнопка питания; ИК-приемник; светодиоды питания, состояния и USB 3.0.
- Электропитание – 5 В / 2 А через разъем питания или порт micro USB; AXP805 PMIC

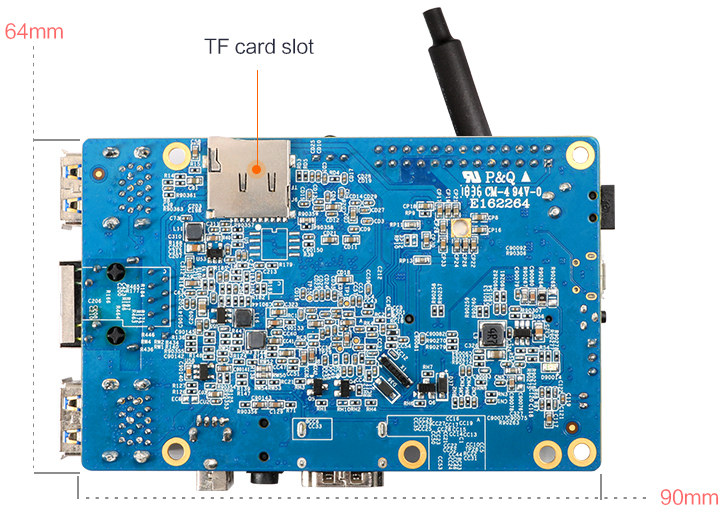

- Размеры – 90 х 64 мм
- Вес – 75 грамм
Аппаратное обеспечение выглядит хорошо и использует большинство функций процессора Allwinner H6, но если вы когда-либо планируете использовать PCIe, имейте в виду , что имеются проблемы, описанные в linux-sunxi:
В Allwinner H6 есть причудливый контроллер PCIe, который неправильно отображает адресное пространство PCIe (доступно только 64 К одновременно) на ЦП, а доступ к конфигурационному пространству PCIe, пространству ввода-вывода или памяти должен быть обернут. Поскольку Linux не может обернуть доступ к пространству памяти PCIe, невозможно сделать правильный драйвер контроллера PCIe для H6. Ядро BSP модифицирует драйвер для того, чтобы обернуть доступ, поэтому он также не является универсальным, и будут работать только устройства с измененным драйвером.
Компания выпустит образы Android 7.0, Ubuntu и Debian для платы, которые в конечном итоге должны появиться на странице для скачивания. Также обратите внимание, что Armbian предоставляет экспериментальные образы Ubuntu Bionic и Debian Stretch для плат Allwinner H6 на основе Linux 4.19.x, поэтому Orange Pi 3, скорее всего, будет добавлен в список в ближайшее время.
Цены на четыре варианта платы Orange Pi 3:
- 1 ГБ LPDDR3 – 29,9 $ + доставка
- 2 ГБ LPDDR3 – 34,9 $ + доставка
- 1 ГБ LPDDR3 + 8 ГБ флэш-памяти eMMC – 34,9 $ + доставка
- 2 ГБ LPDDR3 + 8 ГБ флэш-памяти eMMC – 39,9 $ + доставка
Все четыре варианта можно найти на Aliexpress.
