Сегодня мы решили обратимся к сайту 96Boards, чтобы узнать, было ли что-то новое от сообщества, и наткнулись на «X in a Box B901», «☒CHIP предназначен для взаимодействия с 96Boards, такими как Dragonboard 410c. Обеспечен интерфейс для поддержки ☒CHIP-экосистемы, добавлена поддержка многих дополнительных датчиков и т. д.». Рассмотрим подробнее.
Xinabox (X in a Box) – это экосистема модульных электронных плат, используемых для разработки, создания продуктов и обучения. Сейчас существует более 70 модульных xChip с ядрами/процессорами, датчиками, питанием, связью, выходом и хранилищем. Они соединены между собой без проводов, паяльников, макетов и адаптеров для Raspberry Pi, 96Boards и других плат разработки.
УФ-индекс станций мониторинга на основе чипов Xinabox xCHIPS (ESP8266, дисплей, датчики, питание USB) – см.Страницу проекта Hackster.io
xChips можно сортировать по 8 категориям:
- Ядра – ядра MCU/CPI на основе Microchip ATMega328P, SAMD21, ESP8266 или ESP32 с радиомодулем LoRa или без него
- Мосты – Используются для подключения xCHIPS к популярным платам, включая различные платы Raspberry Pi, Micro::Bit, Minnowboard, BeagleBone Black и семейство SBC 96Boards.
- Датчики – Alcohol gas sensor, VOC & eCO2, датчик частиц, емкостный сенсор, IMU 9DoF, датчик UVA / UVA / Light, инфракрасная температура, GNSS / GPS и многие другие.
- Питание – две батарейки тип АА, батарея тип «монета», источник питания 5–24 В, блок питания от батареи LiPo, питание от USB и micro USB.
- Интерфейсы – интерфейсы программирования (SUB, JTAG / SWD) и UART для xBUS, SPI для xBUS, xBUS для xPDI
- Вспомогательные – Разные платы с аппаратным шифрованием, мультиплексором I2C, удлинителем I2C или памятью 1 Мбит
- Выход – сильнотоковый переключатель DC, релейный выход, сервопривод, stepper driver и OLED-дисплей
- Аксессуары – Пакет разъемов xBUS, пакеты интерфейса xPDI и несколько пустых xChips
10-контактный xBUS состоит из I2C, UART и питания, а 6-контактный интерфейс xPDI (интерфейс программирования и отладки) поставляется с USB и SWD и используется для программирования ядер xCHIP. Лучший способ понять, как модули сочетаются друг с другом, – посмотреть короткое вступительное видео, представленное ниже.
Платы xChip Core можно программировать с помощью Arduino IDE, и использовать с другими платами, программными средствами для плат, совместимых с IoT для Windows 10, BBC Micro::bit или Raspberry Pi. Некоторые из xChips также поддерживаются Zerynth Middleware для IoT на основе Python и оптимизированы для микроконтроллеров.
Хотя вы можете приобрести модули xChips отдельно, особенно если у вас уже есть поддерживаемая плата для разработки, самый простой способ – это купить один из их комплектов по цене от 90 долларов США, и, следуя руководству, посмотреть на некоторые из существующих проектов.

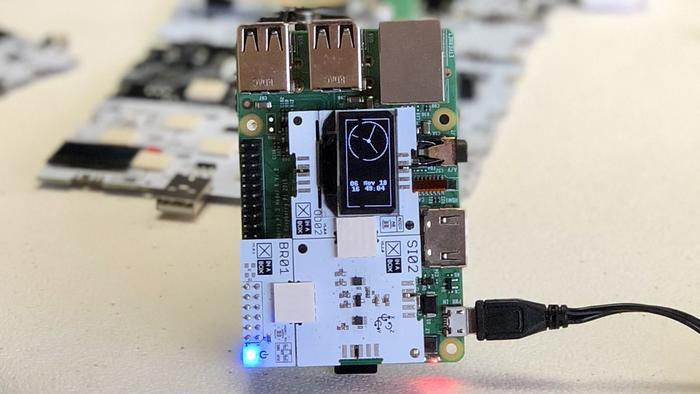

Raspberry Pi и xChips
