Ранее был обзор про систему на модуле SECO SM-C12 SMARC 2.0 i.MX 8M и теперь компания представила еще два новых семейства модулей, совместимых с Qseven – SoM стандарта – новые системы-на-модуле Q7-C25 и Q7-C26 основаны на базе процессоров NXP i.MX 8M с двумя или четырьмя ядрами Cortex A53 и NXP i.MX 8Quad Cortex A53 или A72 / A53 SoC.
Система на модуле SECO Qseven i.MX 8 / 8M
Технические характеристики Q7-C25 / Q7-C26:
- SoC
- Q7-C25
- NXP i.MX 8M Quad с 4x ядрами Cortex-A53 до 1.5 ГГц, 1x ядром реального времени Cortex-M4 F, графическим процессором Vivante GC7000Lite, VPU
- NXP i.MX 8M Dual с 2x ядрами Cortex-A53 до 1.5 ГГц, 1x ядром реального времени Cortex-M4 F, графическим процессором Vivante GC7000Lite, VPU
- NXP i.MX 8M QuadLite с 4x ядрами Cortex-A53 до 1.5 ГГц, 1x ядром реального времени Cortex-M4 F, Vivante GC7000Lite, без VPU

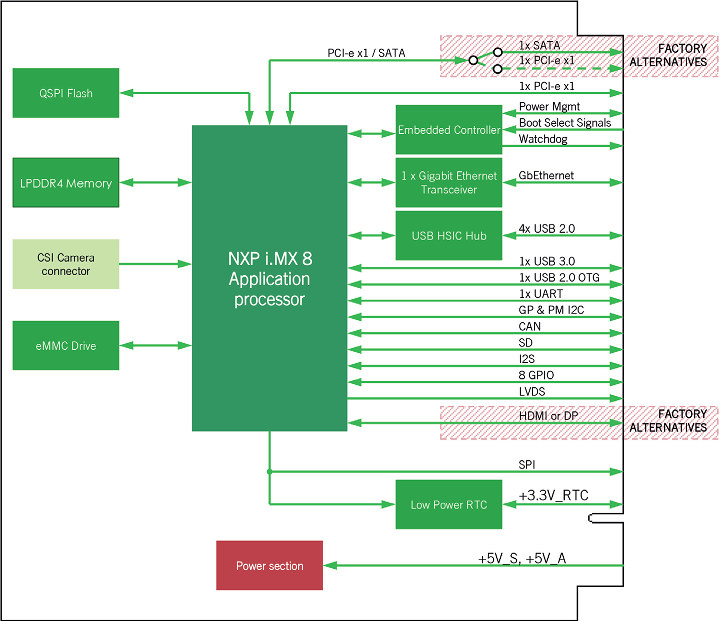

- Q7-C26
- NXP i.MX 8QuadMax с 2x ядрами Cortex-A72 + 4x ядрами Cortex-A53 + 2x ядрами Cortex-M4F, 2x графическими процессорами Vivante GC7000XSVX
- NXP i.MX 8QuadPlus с 1x ядром Cortex-A72 + 4x ядрами Cortex-A53 + 2x ядрами Cortex-M4F, 2x графическими процессорами GC7000Lite / XSVX
- NXP i.MX 8Quad с 4x ядрами Cortex-A53 + 2x ядрами Cortex-M4F, 2x графическими процессорами GC7000Lite / XSVX
- Q7-C25
- Оперативная память – до 4 Гб LPDDR4-3200, 32-бит интерфейс
- Встроенное хранилище – QSPI флэш-память, eMMC 5.0 флэш-память
- Декодирование видео (для части с VPU) – 4K / 1080p HW декодирование HEVC (H.265), H.264, H.263, MPEG-4, MPEG-2, AVC, VC-1, RV, DivX, VP6, VP8, VP9, JPEG; поддержка HDR
- Камера I/F – разъем для камеры CSI
- Другие чипы на плате
- Встроенный контроллер
- Приемопередатчик Гигабитный Ethernet
- RTC
- Q7-C25 только – DSI – LVDS мост, USB 3.0 хаб, CAN контроллер
- Q7-C26 только – USB HSIC хаб
- 230-контактный разъем MXM с:
- Видеовыход / дисплей интерфейс
- Q7-C25
- HDMI 2.0a интерфейс до 4096 x 2160p60, поддерживает HDCP 2.2 и HDCP 1.4
- 18- / 24-бит двухканальный интерфейс LVDS до 1920 x 1080 @ 60 Гц
- Q7-C26
- интерфейс HDMI 2.0a или DP 1.3 до 4096 x 2160p60, поддерживает HDCP 2.2 и HDCP 1.4
- Двухканальный или 2x 18- / 24-бит одноканальных интерфейса LVDS до 1920 x 1080 @ 60 Гц
- Q7-C25
- Хранилище – SD 4-бит интерфейс, Q7-C26 только: интерфейс SATA 3.0 (альтернатива 1x порту PCIe)
- Сеть – 1 x Гигабитный Ethernet интерфейс
- USB
- Q7-C25 – 2x USB 2.0 host порта, 2x USB 3.0 host порта, 1x USB 2.0 OTG порт
- Q7-C26 – 4x USB 2.0 host порта, 1x USB 3.0 host порт, 1x USB 2.0 OTG порт
- до 2x портов PCI-e x1 поколения 3
- Аудио – I2S аудио интерфейс
- Последовательные порты – 1x UART Tx / Rx / RTS / CTS, 1x CAN шина (TTL)
- Низкоскоростные входы и выходы – 2x шины I2C, SPI интерфейс, 8x GPIO
- Сигналы управления питанием
- Видеовыход / дисплей интерфейс
- Разное – Сторожевой таймер
- Питание – 5 В DC ± 5 %; 3.3 В RTC
- Размеры – 70×70 мм (совместимый Qseven Rel 2.1)
- Температурный диапазон – Коммерческий: от 0 ° C до + 60 ° C; промышленный: от -40 ° C до + 85 ° C
Оба модуля поддерживают Linux или Android BSP. Q7-C25 является “масштабируемым решением для таких применений, как домашняя автоматизация или вендинг, в которых требуется расширенная безопасность, возможности подключения и мультимедиа”, в то время как Q7-C26 имеет “интерфейс m2m для управления встроенными подсистемами и более широкими возможностями подключения”, а также обеспечивает большую производительность и доступ к различным интерфейсам, таким как SATA или DisplayPort.
Несущая плата CQ7-A42, комплект для разработки Q7 и стартовый комплект Q7
Компания также представляет три варианта для оценки и комплекты для разработки с их модулями Q7 i.MX8: несущая плата CQ7-A42, комплект для разработки Q7 и стартовый комплект Q7.
Технические характеристики CQ7-A42:
- Видео интерфейс
- LVDS двухканальный 24-бит + разъем для подсветки или 2x eDP разъема
- разъем DP++ или HDMI
- Хранилище
- 1x SATA с разъемом питания для жесткого диска
- 1 x слот mSATA
- слот microSD через комбинированный разъем microSD + SIM
- Сеть – до 2-x разъемов гигабитного Ethernet
- USB – 1 x USB 3.0 host порт, 2x USB 2.0 host порт, 2x интерфейс USB 2.0 host через внутренний разъем, 1x микро USB 2.0 OTG порт
- Расширение – слот miniPCI-e размер Full / Half, комбинированный с разъемом для SIM-карты
- Аудио – Аудио интерфейс через внутренний разъем
- Последовательные порты
- 4-проводной последовательный порт RS-232 / RS-422 / RS-485 через разъем DB9 “папа”
- 2 x последовательных порта RS-232 через внутренний разъем (требуется интерфейс LPC от модуля Qseven)
- Интерфейс CAN на клеммной колодке печатной платы
- Другие входы и выходы – разъем SPI, разъем LPC шины, SMBus / I2C GPIO расширитель для 16x GPIO, 1x 28-контактный разъем для дополнительных функций (I2C, ACPI, SM Bus, сторожевой таймер, управление температурным режимом)
- Разное – разъем для передней панели, +12 В тахометрический разъем для вентилятора, держатель для батареи для CMOS и RTC
- Отладка – дополнительный отладочный порт USB через разъем mini-B, дополнительный разъем MFG для JTAG программирования модуля Qseven
- Питание – +12 В DC Mini-fit стандартный разъем питания ATX
- Размеры – 146 x 102 мм (3.5-дюймовая плата)
- Температурный диапазон – от -40°C до +85°C (промышленный диапазон)
В стартовый комплект Q7 от SECO также входит несущая плата CQ7-A42 Qseven, аудио модуль HD, аудио модуль I2S, 12 В DC адаптер питания, комплект кабелей и адаптер для установки модуля microQ7 на стандартную несущую палату Qseven и все это упаковано в коробку. Но вам все равно еще придется добавить совместимую систему-на-модуле Qseven Rel 2.0 или 2.1.

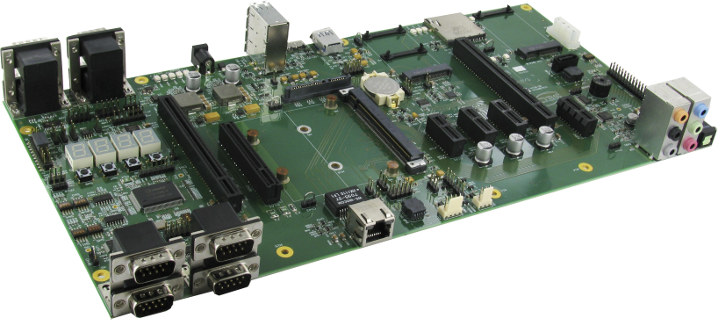

Комплект для разработки Q7 также поставляется в коробке, но имеет другую несущую плату huuuge CQ7-A30 со следующими техническими характеристиками:
- Видео интерфейс
- Интерфейс HDMI / Display Port через слот PCI-e x16
- Интерфейс LVDS / eDP через слот PCI-e x8
- Хранилище
- SATA мама 7p разъем с выделенным разъемом питания, интерфейс совместно используется со слотом mSATA
- SATA папа 7+15p разъем
- слот для SD/MMC к
- сокет SPI Flash
- сокет I2C EEPROM
- Сеть – Гигабитный Ethernet RJ45 разъем
- USB – 1x USB 3.0 host порт, 1x микро USB 3.0 OTG порт, 2x интерфейса USB 2.0 host через внутренний разъем (альтернатива порту USB 3.0 #0), до 4x портов USB 2.0 Host
- Расширение – интерфейс PCI-e x4 через выделенный слот PCI-e x16 совместимый с 3x слотами PCI-e x1 + miniPCI-e слотом (через перемычку)
- Аудио
- Встроенный аудио кодек HD, Realtek ALC888
- 2x аудио джека Triple HD
- 2x разъема S / PDIF (вход и выход)
- Слот расширения аудио
- Последовательные порты
- CAN шина (как интерфейс TTL, так и приемопередатчик CAN )
- 3x порта RS-232
- 2x настраиваемых последовательных порта RS-232 / RS-422 / RS-485
- Другие интерфейсы
- Разъем с I2C , SM шиной, сторожевым таймером, тепловое и сигнальное управление питанием
- разъем LPC шины
- разъем штыревой SPI Pin Header
- слот для SIM карты
- 4x 7-сегментный ЖК-дисплея для POST-кодов
- разъем штыревой для PS/2 мыши/ клавиатуры
- 2x тахометрических разъема для вентилятора
- Порт отладки через разъем mini-B USB
- Разное – Кнопки включения, сброса, сна и LID, держатель батареи для CMOS и RTC
- Питание – 12 В DC
- Размеры – 345 x 170 мм
- Диапазон температур – от 0°C до 60°C
Помимо кроссплатформенной несущей платы Qseven CS7-Q30, в комплект также входит дополнительный LVDS дисплей, 12 В DC адаптер питания, дополнительные модули для LVDS / eDP и HDMI / DP, а также комплекты кабелей.
Информации о ценах и доступности пока еще нет, модули Q7-C25 / C26 все еще находится в стадии разработки. Более подробную информацию о SoM и комплектах для разработок можно найти на страницах продуктов Q7-C25 и Q7-C26.
Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.
Оригинал статьи вы можете прочитать здесь.
