Компания AAEON анонсировала три дополнительных платы для своих плат UP board (Cherry Trail) и UP Squared (Apollo Lake), которые основаны на базе процессоров Intel:
- UP-AUDIO HAT – с внешними портами для микрофона, динамиков или наушников
- UP-CAMERA HAT – поставляется с двумя разъемами FPC / FFC для камеры 2 МП
- UP-POE HAT – добавлены Гигабитные порты Ethernet WAN и LAN, и поддержка PoE
UP-AUDIO HAT
В настоящее время AAEON UP-Audio HAT работает только с UP платой и имеет следующие технические характеристики:
- Аудиокодек – Realtek ALC5672
- 3.5 мм аудио разъем – 1x линейный выход, 1x микрофон
- Разъемы – 2x динамика
- Встроенные компоненты – 2x цифровых микрофона, 1x зуммер
- Подключается к плате через 40-контактный разъем GPIO “мама”
- Размеры – 85 x 56 мм
Плата поддерживает Windows 10, Android 6 и Ubuntu 16.04.

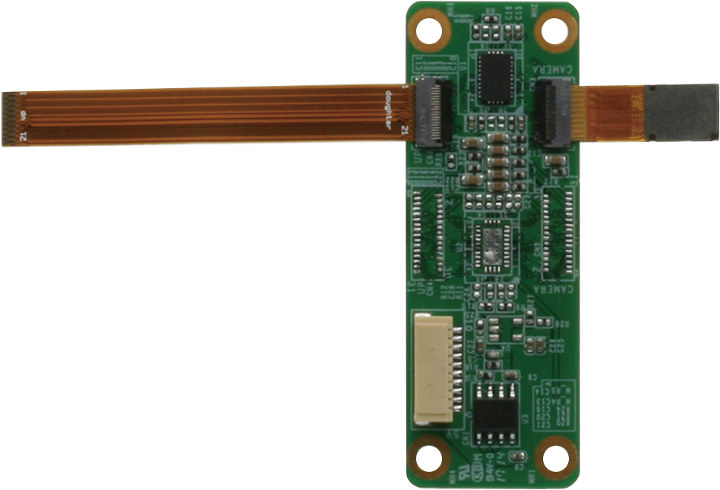

UP-CAMERA HAT
Плата камеры работает вместе с платами UP Board, UP Squared и UP Core. Спецификации и технические характеристики UP-CAMERA HAT:
- 2x MIPI CSI-2 / DSI DPHY Re-timer
- 2x разъем FPC / FFC для 2 МП камеры
- Линейный регулятор LDO
- Разъем питания 5 В
- Размеры – 10.2 x 56 x 1.6 мм
На данный момент дополнительная плата поддерживает только Windows 10.
UP-POE HAT
PoE расширение поддерживается как UP платой, так и платой UP Squared. Технические характеристики UP-POE HAT:
- Чипсеты
- Аналоговый контроллер LT4321I
- Аналоговый контроллер LT4276B
- 1x RJ45 вход (Гигабитный Ethernet)
- 1x RJ45 выход (Гигабитный Ethernet)
- IEEE802.3 AT стандарт; максимальное питание 25 Вт
- Подключается к плате через 40-контактный разъем GPIO “мама”
- 5 В DC выход через клеммную колодку
- Размеры – 85.6 x 56.5 x 25 мм
Поддержка для этой платы не зависит от ОС и она будет работать с любой операционной системой, которые поддерживаются платами UP и squared.
Более подробную информацию на все три дополнительные платы вы сможете найти на веб-сайте AAEON. Тем не менее, цены на них пока не раскрыты и вам нужно будет уточнять их у производителя…
