В феврале компания Microchip анонсировала несколько микроконтроллеров PIC и AVR с «продвинутой аналоговой периферией» с соответствующим семейством микроконтроллеров PIC16F18446 и микроконтроллерами ATmega4809 megaAVR, причем последние будут интегрированы в следующее поколение плат Arduino.
В настоящее время компания организует промо-акции для своих продуктов из семейства PIC16F184xx, где они разыгрывают оценочную плату PIC16F18446 MPLAB Xpress!

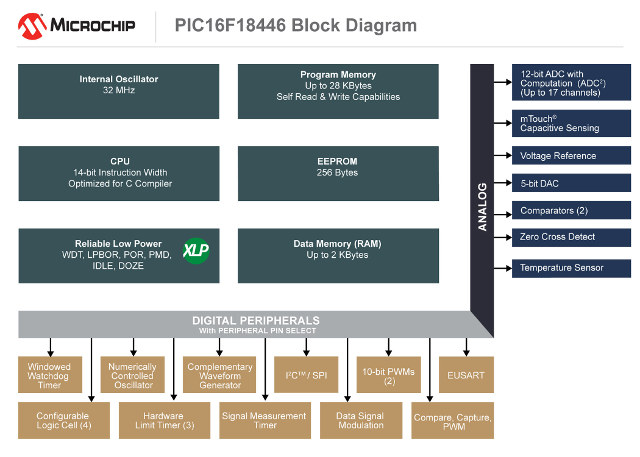

Блок-схема PIC1F18446
Основные характеристики микроконтроллеров PIC16F184:
- Высокоточный встроенный генератор 32 МГц
- От 7 до 28 Кб флэш-память программ
- От 512 байт до 2 Кб SRAM
- 12-битный АЦП с вычислением (АЦП 2), до 24 каналов
- 5-битный ЦАП
- Технология сверхнизкого энергопотребления (XLP) с энергосберегающим режимом до 50 нА
- Энергосберегающие режимы IDLE и DOZE
- Раздел доступа к памяти (MAP)
- Область информации об устройстве (DIA)
- Таймер измерения сигнала (SMT)
- Таймер аппаратного ограничения (HLT)
- Оконный сторожевой таймер (WWDT)
- Функция выбора назначения выводов (PPS)
- Функция Peripheral Module Disable (PMD)
- Модуль конфигурируемой логики (CLC)
- Два компаратора
- Cинтезатор частоты (NCO)
- Модуль детектирования перехода сигнала через Ноль (ZCD)
- Встроенный датчик температуры
- 10-битныей ШИМ с высоким разрешением
- Генератор комплементарных сигналов (CWG)
- Модулятор сигналов (DSM)
- EUSART, SPI и I2C
- Корпус с 14 до 28 разъемами
Семейство MCU поддерживается MPLAB Code Configurator (MCC) – плагин бесплатного программного обеспечения, который предоставляет графический интерфейс для настройки периферийных устройств, части MPLAB X IDE и облачной среды MPLAB Xpress IDE. Для быстрого ознакомления с последним, прочите обзор о работе с MPLAB Xpress Board и онлайн-IDE.

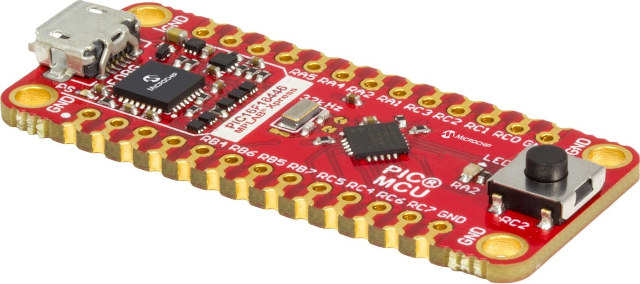

Плата MPLAB Xpress PIC16F18446
Если вы хотите выиграть MCU, вы можете получить оценочную плату MPLAB Xpress PIC16F18446 – в течение определенного времени пройдет розыгрыш – со следующими характеристиками:
- Микроконтроллер MCU Microchip PIC16F18446 с 2 Кб SRAM, флэш-память 28 Кб

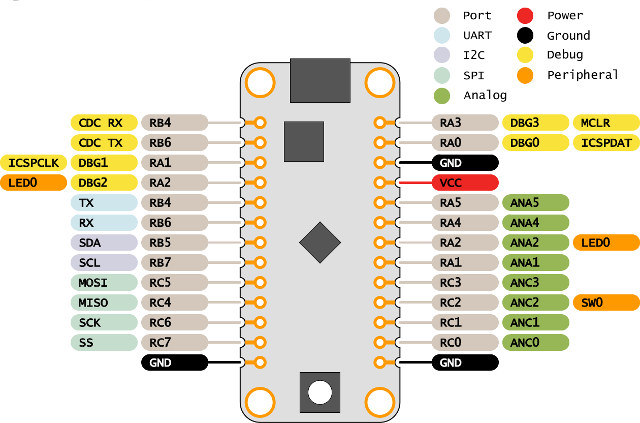

- Расширение – 26 контактов с GPIO, I2C, UART, SPI, аналоговыми входами, аналоговыми выходами, интерфейсами отладки, VCC и GND
- Разное – желтый светодиод пользователя, кнопка пользователя
- Встроенный отладчик nEDBG – программирование, виртуальный COM-порт (CDC) и зеленый индикатор состояния платы.
- Блок питания – 5 В через порт micro USB
.
Более подробную информацию о плате можно найти на странице продукта, а подать заявку на бесплатный образец здесь.
Благодарим сайт cnx-software.com за предоставленную информацию.
