Особенности платы для разработки EDMINI, на базе LogicGreen LGT8F328P MCU и совместимой с ATMega328P/Arduino

Платы, совместимые с Arduino, обычно используют микроконтроллеры Microphip Atmel, но, как и в случае с клоном STM32 MCU – платой GD32 MCM, компании, выпускающие клоны MCU, как правило, немного совершенствуют свои устройства. Так, микроконтроллер LGT8F328P, разработанный LogicGreen, совместим с Atmel ATMega328P микроконтроллером и имеет такие дополнительные функции, как выход ЦАП, специфичные для PWM функции, ускоритель вычислений (DSC) и другие. MCU также работает с удвоенной тактовой частотой (32 МГц).

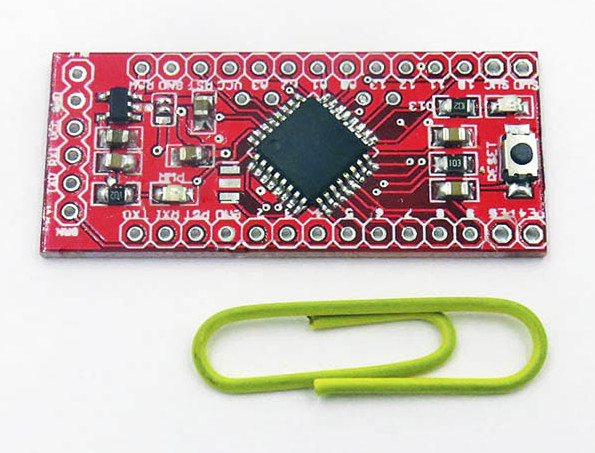

Не так давно нам стало известно о новом MCU – EDMINI – Arduino совместимой платой для разработки на базе микроконтроллера LGT8F328P, продаваемой на Electrodragon  за 1,40 доллар США . Плата выглядит как клон Arduino Pro Mini.

Основные технические характеристики платы EDMINI:

  • MCU – LogicGreen 8F328 (LGT8F328P) MCU – 99% совместимости с MCU ATMEGA238P
  • Расширение – те же контакты, что и Arduino Pro Mini плюс SWD/SWC, контакты PE4/PE5
  • Разное – светодиодный индикатор питания, светодиод D13, кнопка сброса
  • Электропитание – 5В RAW как VCC непосредственно; регулируемый 3,3 В как VCC

Плата не включает внешний кристалл, так как интегральная схема встроена в 16 МГц кристалл внутри. Плата поставляется с загрузочным модулем для MCU, и вы можете напрямую программировать его с помощью Arduino IDE.

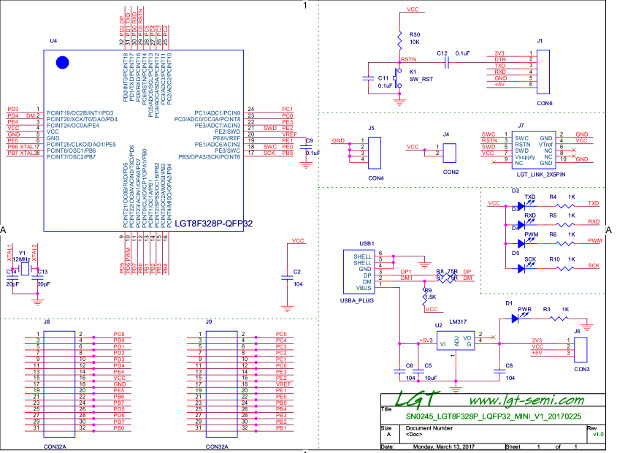

Схема платы

Electrodragon также предоставил более подробную информацию в своей Wiki, а некоторые документы и инструменты (схемы, SDK, 8F328 datasheet (на китайском языке) и т. д.) можно загрузить непосредственно с веб-сайта LogicGreen.

Дополнительные функции MCU по сравнению с ATMega328P показаны в сравнительной таблице ниже.

Особенности

LGT8F328P

ATmega328P

Выход ЦАП

да

Внутреннее базовое разрешение

± 0,5%

± 1,5%

PWM управление “мертвой” зоной

да

Высокоточный двухтактный PWM

да

Вычислительный ускоритель (DSC)

да

Система расширения стеков

да

Скорость

32M

16M

Если вас интересует сам чип, LogicGreen продает его на Taobao в трех разных вариантах:

  • SSOP20 – 1,80 юаней (0,29 доллара США)
  • LQFP32 – 2,80 юаней (0,45 доллара США)
  • LQFP48 – 2,90 юаней (0,46 доллара США)

Если вы владеете китайским языком, вы также можете найти дополнительную информацию на странице продукта.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
