Недорогие платы Target Board от компании Renesas, рассчитанные на использование микроконтроллеров RX, предназначенные для бытовой техники, автоматизации зданий и промышленности.

Компания Renesas Electronics объявила о выпуске трех новых плат семейства Target Board, рассчитанных на использование 32-битных микроконтроллеров RX65N, RX130 и RX231 и предназначенных для создания приложений для бытовой техники, строительства и промышленной автоматизации.

Каждая плата имеет минимальные функции – встроенный отладчик, порт мини-USB, микроконтроллер и сквозные разъемы, обеспечивающие доступ ко всем сигналам MCU. Конструкция платы позволяет получить все характеристики MCU, сохраняя при этом цену ниже 30 долларов США.

Спецификации платы семейства Target Board:

  • MCU
    • Renesas RX65N(R5F565NEDDFP) 32-битный RXv2 MCU с частотой до 120 МГц с 2 Мб + 32 Кб ROM, 640 Кб RAM
    • Renesas RX130(R5F51308ADFP) 32-битный MCU с частотой до 32 МГц с  512 Кб + 8 Кб ROM, 48 Кб RAM
    • Renesas RX231(R5F52318ADFP) 32-битный RXv2 MCU с частотой до 54 МГц с 512 Кб + 8 Кб ROM, 64 Кб RAM
  • Расширение
    • Незапитанный 12-контактный разъем Pmod
    • Два незапитанных 50-контактных разъема MCU
  • Разное
    • 2-контактный измеритель тока
    • Сброс и кнопки пользователя
    • Индикатор питания (зеленый), светодиодный индикатор ACT (зеленый), 2 светодиодных индикатора пользователя (зеленый)
    • 2-контактный разъем сброса эмулятора
  • Источник питания
    • 5В через порт мини-USB
    • 3,3 В через внешний источник питания с использованием 2-контактного разъема
    • Потребляемый ток – максимально до 200 мА
  • Размеры – 90,0 мм x 53,34 мм x 0,8 мм

Программное обеспечение одинаково для всех вариантов плат, поскольку микроконтроллеры Renesas RX имеют общее назначение контактов на корпусе.

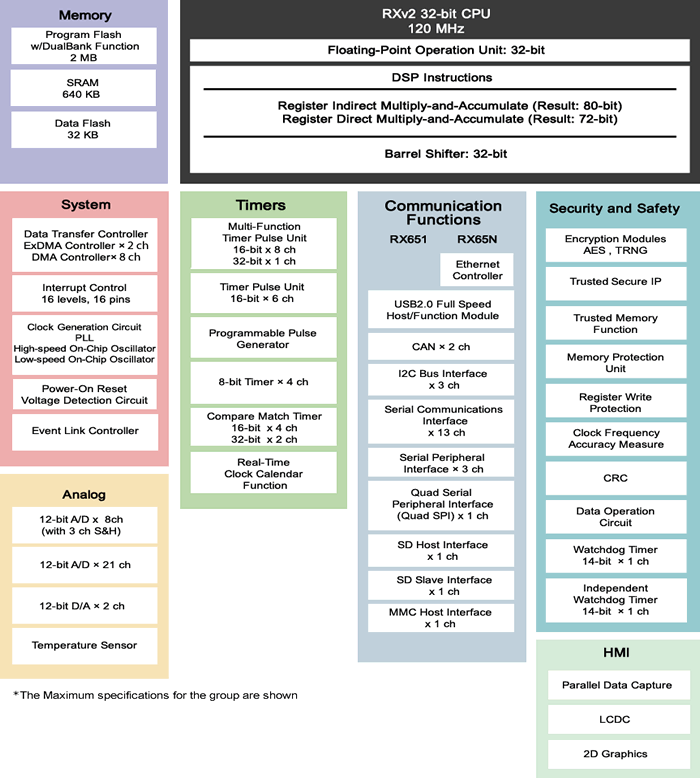

Блок-схема Renesas RX65N MCU

Компания предоставляет устройств в комплектах для разработки без поддержки операционной системы, а также с поддержкой операционных систем FreeRTOS и ITRON OS в реальном времени. Кроме того, различные инструменты и библиотеки, которые помогают в разработке, включая Segger emWin, файловые системы, сетевой стек TCP/IP и т. д.

Документацию, программное обеспечение и инструменты можно найти на странице с платами, где вы также найдете ссылки на страницы Digikey, на которых можно приобрести платы семейства Target Board для микроконтроллеров RX65N/RX130 за 28,05 американских долларов. Версия с RX231 пока не продается.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
