Радиолокационный модуль MN87900 от компании SocioNext – действительно крошечный чип для Интернета вещей, работающий на частоте 24 ГГц

В прошлом уже рассматривался крошечный микроволновый радиолокационный модуль размером 32 х 23 мм, работающий на частоте 5,8 ГГц.  Эти модули обычно используются для обнаружения движения, расстояния или направления движения.

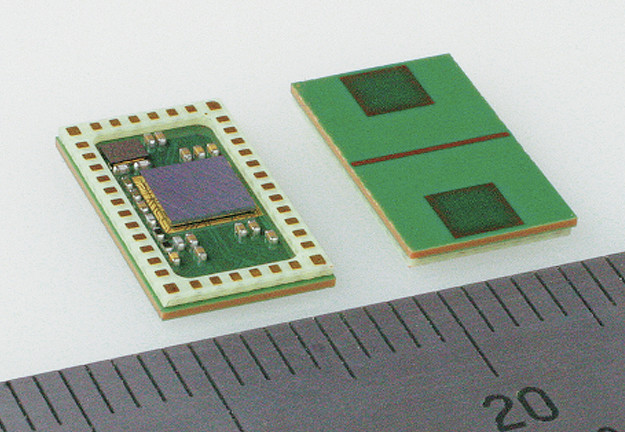

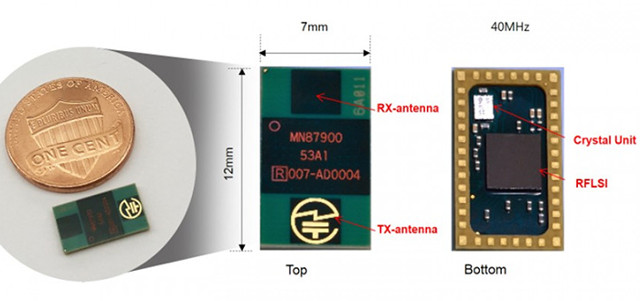

В настоящее время компания Socionext представила MN87900 – маломощное однокристальное, работающие на частоте 24 Ггц, радиоволновое решение для IoT. Представляет собой небольшой чип на плате размером 12×7 мм с антеннами Tx и Rx, кристаллом и 40-контактным разъемом, чтобы припаять модуль к вашей плате. Решение нацелено на оборудование IoT, системы безопасности, интеллектуальную бытовую технику, автономные транспортные средства и беспилотные летательные аппараты, медицинские устройства и многое другое.

Основные характеристики SocioNext MN87900:

  • Тип датчика – CW, FSKCW, FMCW (движущиеся или стационарные)
  • Обнаружение
    • Направление движения – приближение и отдаление
    • Скорость движения – до 200 км/ч
    • Диапазон – от 0,15 до 8 метров с углом 80 ° при  -3 дБ, с возможностью расширения до 30 метров с помощью радиолокатора, металлический экран, который сужает поле обзора.
  • Ширина переменной частоты – 24,15 ± 0,1 ГГц
  • Мощность передачи – 0,8 мВт
  • Интерфейс хоста – SPI
  • Напряжение питания – 2,5 В
  • Потребление тока – 200 мА
  • Размер модуля – 12 мм x 7 мм x 1 мм
  • Вес – 145 мг
  • Диапазон температур – от -40 ° C до 85 ° C.

Говорят, что чип предлагает многорежимные возможности распознания для обнаружения неподвижных или движущихся объектов и измерения расстояния и направления движения, включая приближение или удаление объекта.

Компания также упоминает, что модуль может обнаруживать очень медленные движения, такие как дыхание, мышечная активность или сердцебиение, и, хотя при непрерывной работе радар-датчик MN87900 потребляет 500 мВт, можно использовать прерывистую работу для снижения потребляемой мощности. Например, при использование на 1/6 потребляется 80 мВт. Еще одно преимущество, подчеркиваемое компанией, заключается в том, что система не нарушает конфиденциальность, поскольку она может обнаруживать людей, объекты и сложные действия без использования камеры в сочетании с компьютерным видением.

Доступен API для CW (постоянно-волновой допплер), FSKCW (непрерывное излучение с частотным переключением) и FMCW (непрерывное излучение с частотной модуляцией) для определения расстояния, направления и информации относительно скорости.

Компания не представила цены на модуль. Более подробную информацию вы найдете на странице продукта.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
