Обзор мини-пк Zotac ZBOX PI225 – различные тесты в ОС Windows 10 и Ubuntu


Что делает Zotac ZBOX PI225 настолько интересным, так это первый действительно ультра-тонкий мини-пк форм-фактора ‘карта’. Этот мини-пк выглядит как SSD. В то время как компания Intel заменила форм-фактор ‘стик’ на аналогичный форм-фактор ‘карта’ для своих мини-пк следующего поколения, они также предлагают использовать его в ‘док-станциях’. Однако разница с PI225 заключается в том, что он на самом деле представляет собой автономный мини-ПК и включает в себя необходимые порты входов и выходов.


Данный обзор для тех, кто заинтересовался этим новым форм-фактором, а также хочет узнать его производительность и возможности.

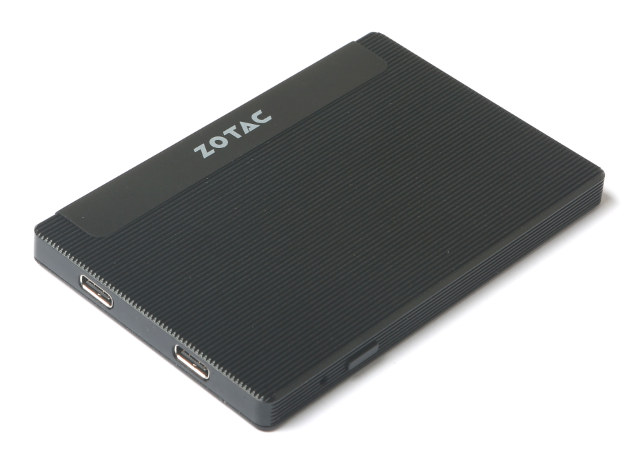

Zotac ZBOX PI225 является устройством без вентилятора на базе процессора Apollo Lake N3350 с встроенной памятью 32 Гб, оперативной памятью 4 Гб, WiFi 802.11ac, Bluetooth 4.2, двумя USB-портами Type-C, слотом для микро SD карты и разъемом питания, а также на нем предварительно установлена операционная система Windows 10 Home.

Важно отметить, что он поставляется со всеми необходимыми аксессуарами, которые вам могут потребоваться:

Нажмите, чтобы увеличить
Включая диск восстановления операционной системы Windows, хотя, возможно, было бы на много лучше, если бы он был на SD-карте для большего удобства. Двойной адаптер USB / HDMI может означать, что устройство построено на основе USB Type-C, делая мини-пк PI225 устойчивым к будущему и с самого начала устраняет необходимость приобретения новых кабелей.
Устройство после включения загрузит операционную систему Windows, которая полностью активируется после подключения к интернету:
Нажмите, чтобы увеличить

Основные аппаратные средства соответствуют спецификациям:

Нажмите, чтобы увеличить

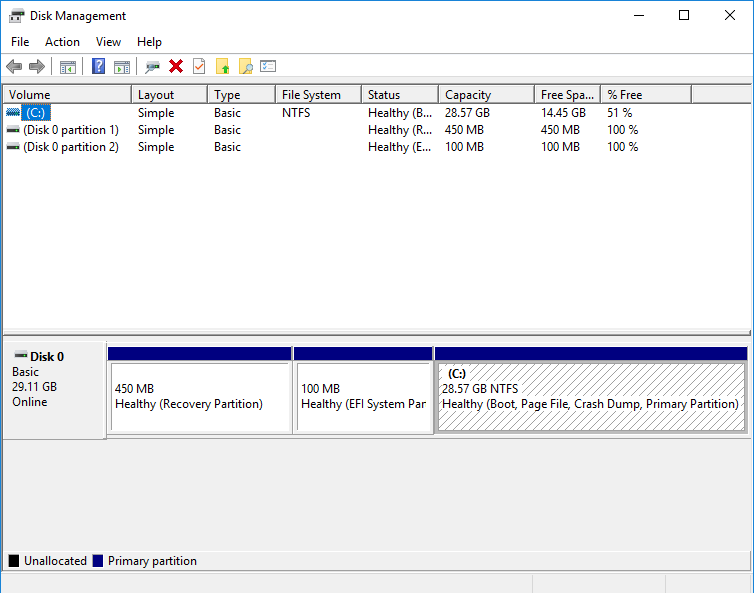

чуть меньше половины встроенной памяти будет доступно, после обновления Windows:

Чуть ниже предоставлены результаты запуска стандартного набора инструментов для тестирования производительности Windows:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

Показатель производительно значительно ниже, чем ожидалось для устройства SoC N3350. При проверке настроек BIOS обнаружено, что ‘Турбо режим’ выключен, в результате чего тактовая частота ограничена базовой частотой 1100 МГц и препятствуя разгону до его максимальной частоты 2400 МГц.

Нажмите, чтобы увеличить
Очевидно, это было установлено для того, чтобы ограничить нагревание устройства и помочь тепловой конструкции, которая использует внешний металлический корпус для отвода тепла в роли пассивного охлаждения.

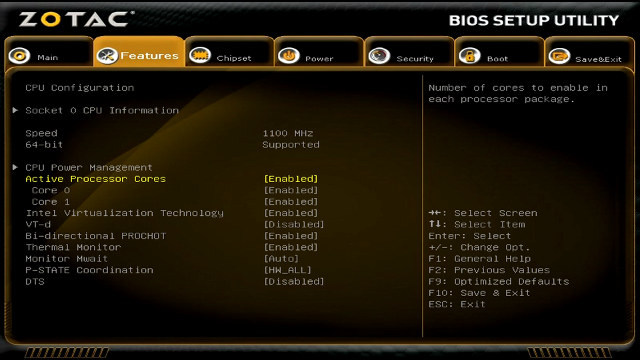

После включения ‘Турбо режима’ и ‘Активации ядер процессора ’
Нажмите, чтобы увеличить

контрольные тесты были проведены повторно:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

Самое интересно, что результаты в CrystalDiskMark заметно улучшились, после включения ‘Турбо режима’ и ‘Активации ядер процессора’:

Турбо режим выключен
Турбо режим включен
и это отображается во всех тестах, в том числе и на Linux (см. ниже) и подчеркивается необходимость ‘интерпретировать’ результаты как показательно сравнительные, а не окончательные и точные.
Поэтому с учетом этого, полные результаты можно сравнить с другими устройствами, такими как Beelink AP34 Ultimate или BBEN MN10.
Нажмите, чтобы увеличить

Затем была установлена Ubuntu на eMMC в качестве второй загрузки. В настройках BIOS было выбрано ‘Intel Linux’ в разделе Chipset / South Bridge / OS Selection:

Нажмите, чтобы увеличить
Однако было обнаружено, что изменять его не нужно при использовании стандартного ISO Ubuntu, а также не было необходимости в повторной сборке ISO с использованием скрипта ‘isorespin.sh’.
Похоже в Windows, есть значительное увеличение производительности при включенном ‘Турбо режиме’ и ‘Активации ядер процессора’:
Нажмите, чтобы увеличить

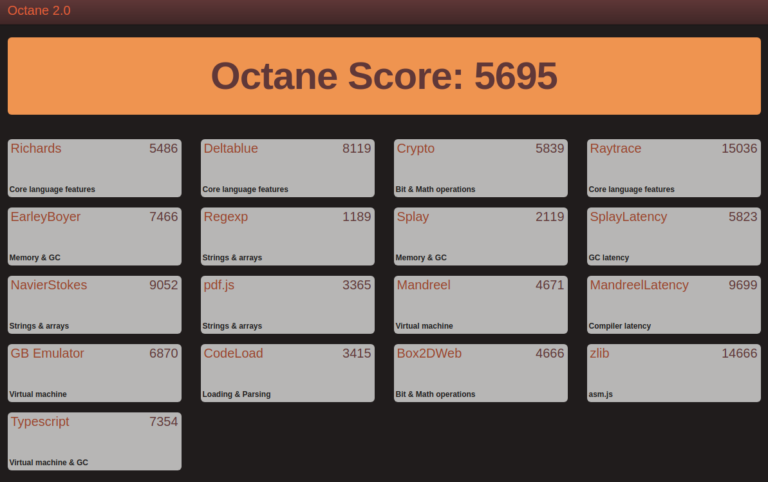

Октан без ‘Турбо режима’:

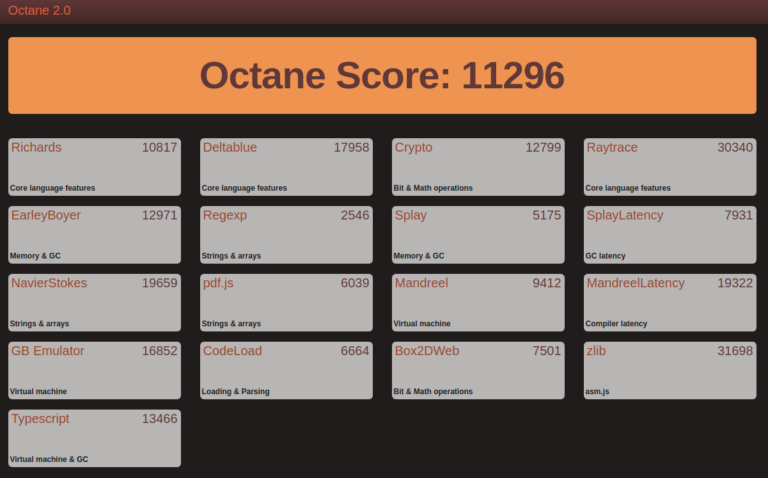

для сравнения результаты Октана с ‘Турбо режимом’ почти в два раза выше:

С включенным ‘Турбо режимом’ производительность немного выше, как и ожидалось по сравнению с другими устройствами на базе процессора N3350:

Нажмите, чтобы увеличить

а также их можно сравнить и с другими устройствами на базе процесоров Intel Apollo Lake:

Нажмите, чтобы увеличить

Пересматривая аппаратные средства, используя команды Linux, результаты которых показывают, что память работает быстрее на частоте 1866 МГц и сконфигурирована как четырехканальная, а также микро SD-карта работает быстрее с интерфейсом HS400:

linuxium@ZBOX-PI225:~$ lsb_release -a
Distributor ID:	Ubuntu
Description:	Ubuntu 17.04
Release:	17.04
Codename:	zesty
linuxium@ZBOX-PI225:~$
linuxium@ZBOX-PI225:~$ uname -a
Linux ZBOX-PI225 4.10.0-19-generic #21-Ubuntu SMP Thu Apr 6 17:04:57 UTC 2017 x86_64 x86_64 x86_64 GNU/Linux
linuxium@ZBOX-PI225:~$
linuxium@ZBOX-PI225:~$ inxi -Fc0
System:    Host: ZBOX-PI225 Kernel: 4.10.0-19-generic x86_64 (64 bit)
           Desktop: Gnome Distro: Ubuntu 17.04
Machine:   Device: desktop Mobo: NA model: ZBOX-CI327NANO-GS-01 v: Default string
           UEFI: American Megatrends v: 5.12 date: 08/11/2017
CPU:       Dual core Intel Celeron N3350 (-MCP-) cache: 1024 KB
           clock speeds: max: 2400 MHz 1: 2272 MHz 2: 2020 MHz 3: 2389 MHz
Graphics:  Card: Intel Device 5a85
           Display Server: X.Org 1.19.3 drivers: modesetting (unloaded: fbdev,vesa)
           Resolution: 1920x1080@60.00hz
           GLX Renderer: Mesa DRI Intel HD Graphics 500 (Broxton 2x6)
           GLX Version: 3.0 Mesa 17.0.7
Audio:     Card Intel Celeron N3350/Pentium N4200/Atom E3900 Series Audio Cluster
           driver: snd_hda_intel
           Sound: Advanced Linux Sound Architecture v: k4.10.0-19-generic
Network:   Card: Intel Wireless 3165 driver: iwlwifi
           IF: wlp1s0 state: down mac: d2:c0:84:97:89:23
Drives:    HDD Total Size: NA (-)
           ID-1: /dev/mmcblk1 model: N/A size: 31.3GB
Partition: ID-1: / size: 9.8G used: 6.1G (65%) fs: ext4 dev: /dev/mmcblk1p5
RAID:      No RAID devices: /proc/mdstat, md_mod kernel module present
Sensors:   System Temperatures: cpu: 52.0C mobo: N/A
           Fan Speeds (in rpm): cpu: N/A
Info:      Processes: 200 Uptime: 9 min Memory: 617.4/3792.4MB
           Client: Shell (review-tests.sh) inxi: 2.3.8
linuxium@ZBOX-PI225:~$
linuxium@ZBOX-PI225:~$ df -h
Filesystem      Size  Used Avail Use% Mounted on
udev            1.9G     0  1.9G   0% /dev
tmpfs           380M  6.4M  373M   2% /run
/dev/mmcblk1p5  9.8G  6.1G  3.3G  65% /
tmpfs           1.9G   12K  1.9G   1% /dev/shm
tmpfs           5.0M  4.0K  5.0M   1% /run/lock
tmpfs           1.9G     0  1.9G   0% /sys/fs/cgroup
/dev/mmcblk1p2   96M   30M   67M  31% /boot/efi
tmpfs           380M  148K  380M   1% /run/user/1000
/dev/mmcblk1p4   19G   15G  4.0G  79% /media/linuxium/586E1BAE6E1B8442
linuxium@ZBOX-PI225:~$
linuxium@ZBOX-PI225:~$ lsblk -a
NAME         MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
loop0          7:0    0        0 loop
loop1          7:1    0        0 loop
loop2          7:2    0        0 loop
loop3          7:3    0        0 loop
loop4          7:4    0        0 loop
loop5          7:5    0        0 loop
loop6          7:6    0        0 loop
loop7          7:7    0        0 loop
mmcblk1      179:0    0 29.1G  0 disk
├─mmcblk1p1  179:1    0  450M  0 part
├─mmcblk1p2  179:2    0  100M  0 part /boot/efi
├─mmcblk1p3  179:3    0   16M  0 part
├─mmcblk1p4  179:4    0 18.6G  0 part /media/linuxium/586E1BAE6E1B8442
└─mmcblk1p5  179:5    0   10G  0 part /
mmcblk1boot0 179:8    0    4M  1 disk
mmcblk1boot1 179:16   0    4M  1 disk
mmcblk1rpmb  179:24   0    4M  0 disk
linuxium@ZBOX-PI225:~$
linuxium@ZBOX-PI225:~$ sudo lshw -C cpu
  *-cpu
       description: CPU
       product: Intel(R) Celeron(R) CPU N3350 @ 1.10GHz
       vendor: Intel Corp.
       physical id: 38
       bus info: cpu@0
       version: Intel(R) Celeron(R) CPU N3350 @ 1.10GHz
       slot: SOCKET 0
       size: 2386MHz
       capacity: 2400MHz
       width: 64 bits
       clock: 100MHz
       capabilities: x86-64 fpu fpu_exception wp vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts acpi mmx fxsr sse sse2 ss ht tm pbe syscall nx pdpe1gb rdtscp constant_tsc art arch_perfmon pebs bts rep_good nopl xtopology tsc_reliable nonstop_tsc aperfmperf tsc_known_freq pni pclmulqdq dtes64 monitor ds_cpl vmx est tm2 ssse3 sdbg cx16 xtpr pdcm sse4_1 sse4_2 x2apic movbe popcnt tsc_deadline_timer aes xsave rdrand lahf_lm 3dnowprefetch cat_l2 intel_pt tpr_shadow vnmi flexpriority ept vpid fsgsbase tsc_adjust smep erms mpx rdt_a rdseed smap clflushopt sha_ni xsaveopt xsavec xgetbv1 xsaves dtherm ida arat pln pts cpufreq
       configuration: cores=2 enabledcores=2 threads=2
linuxium@ZBOX-PI225:~$
linuxium@ZBOX-PI225:~$ sudo lshw -C memory
  *-firmware
       description: BIOS
       vendor: American Megatrends Inc.
       physical id: 0
       version: 5.12
       date: 08/11/2017
       size: 64KiB
       capacity: 5056KiB
       capabilities: pci upgrade shadowing cdboot bootselect socketedrom edd int13floppy1200 int13floppy720 int13floppy2880 int5printscreen int14serial int17printer acpi usb biosbootspecification uefi
  *-memory
       description: System Memory
       physical id: 30
       slot: System board or motherboard
       size: 4GiB
     *-bank:0
          description: DIMM DDR3 Synchronous 1866 MHz (0.5 ns)
          product: 123456789012345678
          vendor: ABCD
          physical id: 0
          serial: 1234
          slot: ChannelA-DIMM0
          size: 1GiB
          width: 16 bits
          clock: 1866MHz (0.5ns)
     *-bank:1
          description: DIMM DDR3 Synchronous 1866 MHz (0.5 ns)
          product: 123456789012345678
          vendor: ABCD
          physical id: 1
          serial: 1234
          slot: ChannelB-DIMM0
          size: 1GiB
          width: 16 bits
          clock: 1866MHz (0.5ns)
     *-bank:2
          description: DIMM DDR3 Synchronous 1866 MHz (0.5 ns)
          product: 123456789012345678
          vendor: ABCD
          physical id: 2
          serial: 1234
          slot: ChannelC-DIMM0
          size: 1GiB
          width: 16 bits
          clock: 1866MHz (0.5ns)
     *-bank:3
          description: DIMM DDR3 Synchronous 1866 MHz (0.5 ns)
          product: 123456789012345678
          vendor: ABCD
          physical id: 3
          serial: 1234
          slot: ChannelD-DIMM0
          size: 1GiB
          width: 16 bits
          clock: 1866MHz (0.5ns)
  *-cache:0
       description: L1 cache
       physical id: 36
       slot: CPU Internal L1
       size: 112KiB
       capacity: 112KiB
       capabilities: synchronous internal write-back
       configuration: level=1
  *-cache:1
       description: L2 cache
       physical id: 37
       slot: CPU Internal L2
       size: 1MiB
       capacity: 1MiB
       capabilities: synchronous internal write-back unified
       configuration: level=2
linuxium@ZBOX-PI225:~$
linuxium@ZBOX-PI225:~$ free -mh
              total        used        free      shared  buff/cache   available
Mem:           3.7G        555M        2.3G        170M        876M        2.8G
Swap:          472M          0B        472M
linuxium@ZBOX-PI225:~$
linuxium@ZBOX-PI225:~$ sudo lshw -C network
  *-network
       description: Wireless interface
       product: Wireless 3165
       vendor: Intel Corporation
       physical id: 0
       bus info: pci@0000:01:00.0
       logical name: wlp1s0
       version: 91
       serial: d2:c0:84:97:89:23
       width: 64 bits
       clock: 33MHz
       capabilities: pm msi pciexpress bus_master cap_list ethernet physical wireless
       configuration: broadcast=yes driver=iwlwifi driverversion=4.10.0-19-generic firmware=22.391740.0 latency=0 link=no multicast=yes wireless=IEEE 802.11
       resources: irq:371 memory:91100000-91101fff
linuxium@ZBOX-PI225:~$
linuxium@ZBOX-PI225:~$ dmesg | grep "MMC card"
[    3.843452] mmc1: new HS400 MMC card at address 0001
linuxium@ZBOX-PI225:~$

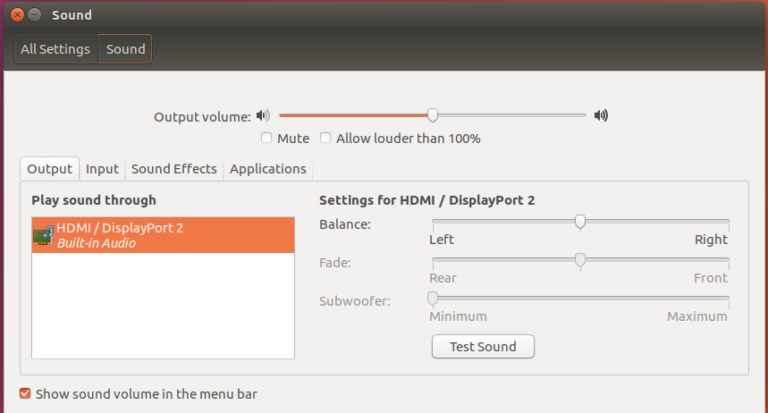

Устройство не имеет аудио разъем для наушников, поэтому звук доступен только через HDMI:

Прежде чем рассматривать примеры использования его в реальном мире, стоит обсудить тепловые ограничения самого устройства. Только после повторного запуска контрольных тестов, стало понятно, что включенный ‘Турбо режим’ обеспечит максимальную производительность устройства. Но, как упоминалось ранее, эта настройка изначально была отключена и частично причину можно продемонстрировать используя тест Octane. Эталонный тест работает без проблем с выключенным ‘Турбо режимом’:

До Octane 2.0 — Нажмите, чтобы увеличить
После Octane 2.0 — Нажмите, чтобы увеличить

Однако при включенном ‘Турбо режиме’ (обратите внимание на частоту процессора ниже в диаграмме справа):

До Octane 2.0 — Нажмите, чтобы увеличить
После Octane 2.0 — Нажмите, чтобы увеличить
на пределе мощности (см. столбец слева).
Когда устройство с включенным ‘Турбо режимом’ было под непрерывной нагрузкой, например, просматривая 4K видео, это приводило к постоянному повышению температуры и срабатывала тепловая защита и разумеется эффективность устройства падала. Следующий скриншот был сделан незадолго до того, как это произошло во время тестирования, он показывает, что частота ЦП уже была на пределе, хотя температура ядра процессора все еще повышалась:
Нажмите, чтобы увеличить
Таким образом, вывод таков, что на операционной системе Windows 10 или Ubuntu невозможно смотреть 4K видео без сбоев в устройстве, когда включен ‘Турбо режим’.
Хорошая новость заключается в том, что смотреть 4K видео можно также хорошо, как и на любых аналогичных устройствах без ‘Турбо режима’. Первый же запуск теста в Windows показал, при использовании браузера Microsoft Edge для просмотра 4K видео, что все работает без проблем:
Нажмите, чтобы увеличить

При просмотре одного и того же видео, используя браузер Google Chrome, приводит к очень редким пропущенным кадрам:

Нажмите, чтобы увеличить

и изменения качества видео к высокой четкости (разрешение 1080p), приводит к уменьшению пропущенных кадров:

Нажмите, чтобы увеличить

Запустив на Ubuntu одно и то же 4K видео в Google Chrome, оно показывалось нестабильно с пропущенными кадрами и через некоторые время стало затуплять сетевое соединение:

Нажмите, чтобы увеличить

На 1080p видео можно смотреть, но оно страдает от пропущенных кадров:

Нажмите, чтобы увеличить

Просмотр видео кодированного кодеком VP9, с помощью Kodi на Windows, используя программное декодирование, получили высокую загрузку ЦП:

Нажмите, чтобы увеличить

по сравнению с видео кодированным кодеком H.264, который использует аппаратное обеспечение для декодирования:

Нажмите, чтобы увеличить

и аналогично для видео, закодированное с H.265 или HEVC:

Нажмите, чтобы увеличить
видео воспроизводилось без проблем.
На Ubuntu используется аппаратное декодирование для всех трех кодеков:
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

однако при просмотре некоторого видео H.265, приводит просто к черном экрану со звуком, в то время как другие воспроизводились без проблем:

Нажмите, чтобы увеличить

Во время тестирования при просмотре видео без ‘Турбо режима’ устройство нагревалось, но пассивное охлаждение предотвращало перегрев устройства:

Нажмите, чтобы увеличить
Нажмите, чтобы увеличить

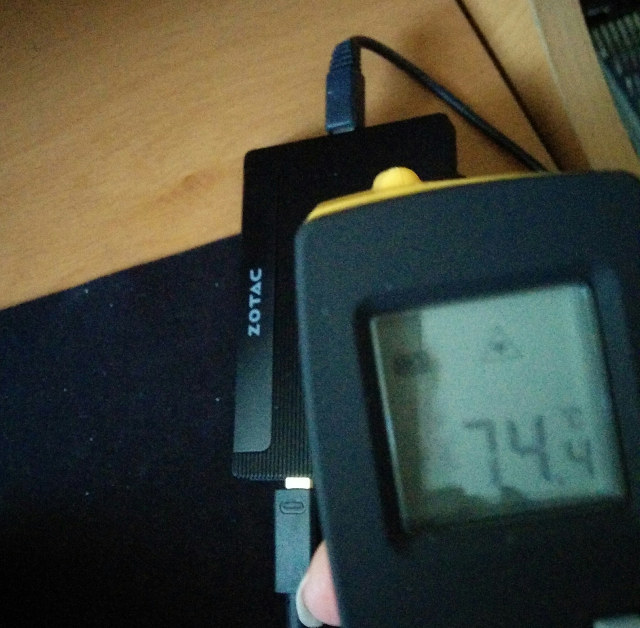

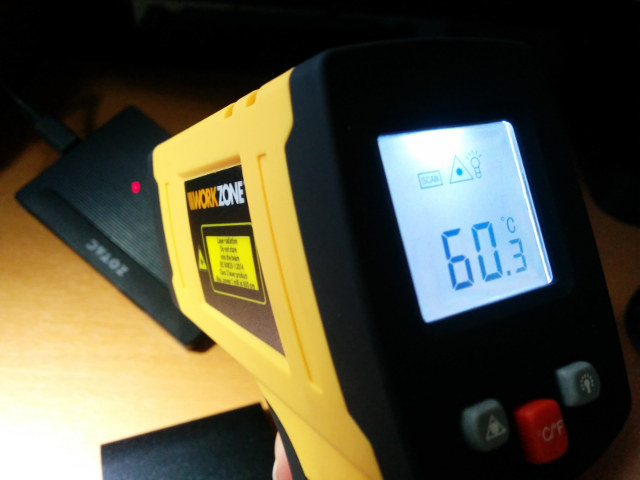

Но когда внутренняя часть нагревалась, значительно начинала нагреваться и внешняя. В комплект поставки входит один лист бумаги, в котором есть предупреждение, что наружная температура может достигать до 57°C во время непрерывного просмотра видео:

Даже если учитывать допустимую погрешность, эта температура была достигнута во время тестирования:

и с включенным ‘Турбо режимом’ поверхность устройства может еще сильнее нагреваться:

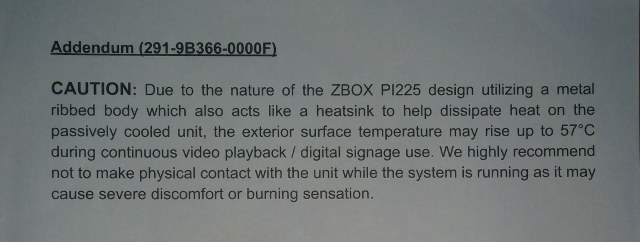

поэтому это очень весомая причина, по которой в настройках этот режим был выключен по умолчанию. Для сравнения однослойная бумажная чашка кофе будет примерно с такой же температурой и для большинства людей она будет слишком горячей, чтобы ее держать.
Для проверки пропускной способности WiFi 2.4 ГГЦ, использовалась команда «iperf», результаты которой составили 42.2 Мбит / сек для загрузки «download» и только 22.3 Мбит / сек для закачивания «upload». Однако пропускная способность 5.0 ГГц была 152 Мбит / сек для  загрузка и 142 Мбит / сек для закачивания.
Нажмите, чтобы увеличить
Также можно приобрести и использовать небольшой концентратор, который подключается через USB соединение Type-C и предоставляет HDMI порт для видео, USB-порт для клавиатуры и мышки, а также гигабитный Ethernet порт для сети (подтверждающие результаты ‘iperf’ 940 Мбит / сек для загрузки и закачивания). Если использовать этот концентратор, то у вас все еще будет второй USB-порт Type-C на устройстве для использования USB-флешек и т.д…
Потребляемая мощность устройства измерялась следующим образом:
  • Питание выключено – 1,0 Вт
  • Режим ожидания — 0,8 Вт
  • Меню загрузки — 5,0 Вт
  • Idle – 3,8 Вт (Ubuntu) и 4,3 Вт (Windows)
  • При загрузки ЦП – 4,1 Вт (Ubuntu)
  • 4K видео — 6,6 Вт (Ubuntu) и 6,4 Вт (Windows)

И наконец, очень гибкий BIOS со всеми доступными ключевыми настройками:

Может конечно показаться, что в данном устройстве чрезмерно ограничили тепловую конструкцию, однако это не так. Оперативной памяти 4 Гб достаточно для запуска операционной системы Windows или Linux, а в настройках BIOS, есть поддержка Linux, это означает, что вы не будете ограничены в той операционной системе, которая была установлена. Хранилище также можно расширить, благодаря SD-карте, а USB порты Type-C обеспечивают гибкость в подключении устройств. Выбор ‘Турбо режима’ дает возможность использовать устройство в качестве мини-пк, хотя он должен быть отключен при использовании его в качестве HTPC. Возможно, компания Zotac и убрала бы эту настройку из BIOS, но они оставили ее и позволили пользователям самим решать, использовать ее или нет. Как показало, для просмотра 4K видео не нужны никакие настройки и это делает устройство идеальным для цифровых вывесок. В том числе и двойной адаптер USB / HDMI, особенно нужно отметить крепление VESA и диск с восстановлением Windows вместе с подробной документацией. В целом устройство достойно похвалы, учитывая новый форм-фактор и небольшие проблемы, которые он предоставил.

Мини-пк Zotac ZBOX PI225 можно приобрести за чуть больше, чем за $200 на таких веб-сайтах как Amazon или eBay.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

0 Комментарий
Inline Feedbacks
View all comments
