Beelink AP34 Ultimate безвентиляторный мини-ПК на базе Windows 10 и Ubuntu


AP34 Ultimate сочетает в себе пассивное охлаждение Apollo Lake N3450 SoC с 8 ГБ оперативной памяти и 64 ГБ памяти в небольшом корпусе мини-ПК.

Устройство поставляется вместе с парой кабелей HDMI, адаптером питания, креплением VESA с винтами и несколькими брошюрами, содержащими основную информацию.

Устройство имеет три порта USB 3.0, полноразмерную SD-карту, Gigabit Ethernet, разъем для наушников и порт HDMI, у него также есть (свободный) слот M.2, позволяющий дополнить хранилище согласно полной спецификации:

несмотря на то, что пульт дистанционного управления не указан.

Устройство поставляется с предустановленной операционной системой Windows 10 Home 64-bit и большим количеством свободного места (первоначально перед обновлениями) чуть более 43 ГБ.

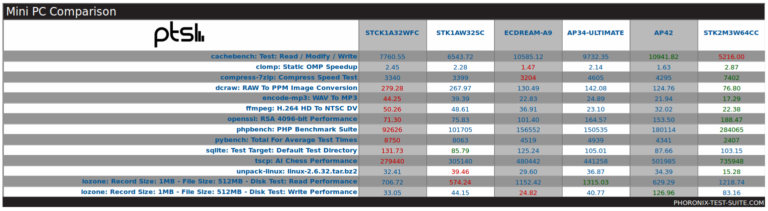

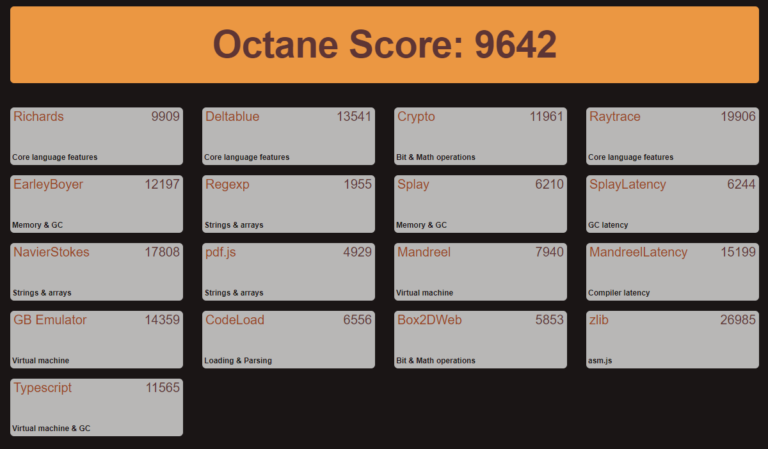

Производительность Windows ничем не примечательна, и причина этого очевидна, глядя на основные сравнительные характеристики.

Причина кроется в медленном eMMC, что сказывается на «конечном» устройстве. Микросхема eMMC — Toshiba THGBM5G9B8JBAIE 64 ГБ eMMC версия 4.41, в которой используется интерфейс HS200.

linuxium@AP34-ULTIMATE:~$ dmesg | egrep -i sdhci\|mmc
[ 0.181332] PCI: MMCONFIG for domain 0000 [bus 00-ff] at [mem 0xe0000000-0xefffffff] (base 0xe0000000)
[ 0.181351] PCI: MMCONFIG at [mem 0xe0000000-0xefffffff] reserved in E820
[ 3.722740] sdhci: Secure Digital Host Controller Interface driver
[ 3.722741] sdhci: Copyright(c) Pierre Ossman
[ 3.729621] sdhci-pci 0000:00:1b.0: SDHCI controller found [8086:5aca] (rev b)
[ 3.731414] sdhci-pci 0000:00:1b.0: enabling device (0000 -> 0002)
[ 3.735868] mmc0: SDHCI controller on PCI [0000:00:1b.0] using ADMA 64-bit
[ 3.740029] sdhci-pci 0000:00:1c.0: SDHCI controller found [8086:5acc] (rev b)
[ 3.742509] mmc1: SDHCI controller on PCI [0000:00:1c.0] using ADMA 64-bit
[ 3.742540] sdhci-pci 0000:00:1e.0: SDHCI controller found [8086:5ad0] (rev b)
[ 3.742551] sdhci-pci 0000:00:1e.0: enabling device (0000 -> 0002)
[ 3.745040] mmc2: SDHCI controller on PCI [0000:00:1e.0] using ADMA 64-bit
[ 3.953159] mmc1: new HS200 MMC card at address 0001
[ 3.956816] mmcblk1: mmc1:0001 064G93 58.2 GiB
[ 3.956995] mmcblk1boot0: mmc1:0001 064G93 partition 1 4.00 MiB
[ 3.957147] mmcblk1boot1: mmc1:0001 064G93 partition 2 4.00 MiB
[ 3.957279] mmcblk1rpmb: mmc1:0001 064G93 partition 3 512 KiB
[ 3.960187] mmcblk1: p1 p2 p3 p4 p5
[ 5.386372] EXT4-fs (mmcblk1p5): mounted filesystem with ordered data mode. Opts: (null)
[ 6.218320] EXT4-fs (mmcblk1p5): re-mounted. Opts: errors=remount-ro
linuxium@AP34-ULTIMATE:~$

… по сравнению с другими устройствами, такими как Beelink AP42, eMMC (Samsung KLMCG4JENB-B041) версия 5.1, использующая более быстрый интерфейс HS400.

Установка Ubuntu в виде двойной загрузки теперь намного проще, так как обновленный isorespin.sh script включает установку загрузчика rEFInd, который позволяет загружать устройства Apollo Lake, когда BIOS не поддерживает Linux. Производительность, как ожидалось, ограничена eMMC.

Останавливаясь на ключевых особенностях более подробно, первое, что нужно отметить, это то, что BIOS упрощен, без доступа к функциям, которые вы, возможно, захотите контролировать на «конечном» устройстве.

Процессор — это четырехъядерный процессор Intel N3450:

linuxium@AP34-ULTIMATE:~$ sudo lshw -C cpu
  *-cpu
       description: CPU
       product: Intel(R) Celeron(R) CPU N3450 @ 1.10GHz
       vendor: Intel Corp.
       physical id: 38
       bus info: cpu@0
       version: Intel(R) Celeron(R) CPU N3450 @ 1.10GHz
       slot: SOCKET 0
       size: 2189MHz
       capacity: 2400MHz
       width: 64 bits
       clock: 100MHz
       capabilities: x86-64 fpu fpu_exception wp vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush dts acpi mmx fxsr sse sse2 ss ht tm pbe syscall nx pdpe1gb rdtscp constant_tsc art arch_perfmon pebs bts rep_good nopl xtopology tsc_reliable nonstop_tsc aperfmperf tsc_known_freq pni pclmulqdq dtes64 monitor ds_cpl vmx est tm2 ssse3 sdbg cx16 xtpr pdcm sse4_1 sse4_2 x2apic movbe popcnt tsc_deadline_timer aes xsave rdrand lahf_lm 3dnowprefetch cat_l2 intel_pt tpr_shadow vnmi flexpriority ept vpid fsgsbase tsc_adjust smep erms mpx rdt_a rdseed smap clflushopt sha_ni xsaveopt xsavec xgetbv1 xsaves dtherm ida arat pln pts cpufreq
       configuration: cores=4 enabledcores=4 threads=4
linuxium@AP34-ULTIMATE:~$

а память двухканальная DDR3 1600 МГц:

linuxium@AP34-ULTIMATE:~$ sudo lshw -C memory
  *-firmware
       description: BIOS
       vendor: American Megatrends Inc.
       physical id: 0
       version: 00.14
       date: 04/17/2017
       size: 64KiB
       capacity: 5056KiB
       capabilities: pci upgrade shadowing cdboot bootselect socketedrom edd int13floppy1200 int13floppy720 int13floppy2880 int5printscreen int14serial int17printer acpi usb biosbootspecification uefi
  *-memory
       description: System Memory
       physical id: 30
       slot: System board or motherboard
       size: 8GiB
     *-bank:0
          description: DIMM DDR3 Synchronous 1600 MHz (0.6 ns)
          vendor: 0000
          physical id: 0
          serial: 00000000
          slot: ChannelA-DIMM0
          size: 2GiB
          width: 16 bits
          clock: 1600MHz (0.6ns)
     *-bank:1
          description: DIMM DDR3 Synchronous 1600 MHz (0.6 ns)
          vendor: 0000
          physical id: 1
          serial: 00000000
          slot: ChannelA-DIMM1
          size: 2GiB
          width: 16 bits
          clock: 1600MHz (0.6ns)
     *-bank:2
          description: DIMM DDR3 Synchronous 1600 MHz (0.6 ns)
          vendor: 0000
          physical id: 2
          serial: 00000000
          slot: ChannelB-DIMM0
          size: 2GiB
          width: 8 bits
          clock: 1600MHz (0.6ns)
     *-bank:3
          description: DIMM DDR3 Synchronous 1600 MHz (0.6 ns)
          vendor: 0000
          physical id: 3
          serial: 00000000
          slot: ChannelB-DIMM1
          size: 2GiB
          width: 8 bits
          clock: 1600MHz (0.6ns)
  *-cache:0
       description: L1 cache
       physical id: 36
       slot: CPU Internal L1
       size: 224KiB
       capacity: 224KiB
       capabilities: synchronous internal write-back
       configuration: level=1
  *-cache:1
       description: L2 cache
       physical id: 37
       slot: CPU Internal L2
       size: 2MiB
       capacity: 2MiB
       capabilities: synchronous internal write-back unified
       configuration: level=2
linuxium@AP34-ULTIMATE:~$

Сеть — это Gigabit Ethernet и Intel 3165 (ac) wireless:

linuxium@AP34-ULTIMATE:~$ sudo lshw -C network
  *-network
       description: Ethernet interface
       product: RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller
       vendor: Realtek Semiconductor Co., Ltd.
       physical id: 0
       bus info: pci@0000:01:00.0
       logical name: enp1s0
       version: 0c
       serial: 84:39:be:64:90:0a
       size: 1Gbit/s
       capacity: 1Gbit/s
       width: 64 bits
       clock: 33MHz
       capabilities: pm msi pciexpress msix vpd bus_master cap_list ethernet physical tp mii 10bt 10bt-fd 100bt 100bt-fd 1000bt 1000bt-fd autonegotiation
       configuration: autonegotiation=on broadcast=yes driver=r8169 driverversion=2.3LK-NAPI duplex=full firmware=rtl8168g-2_0.0.1 02/06/13 ip=10.88.88.123 latency=0 link=yes multicast=yes port=MII speed=1Gbit/s
       resources: irq:368 ioport:e000(size=256) memory:92200000-92200fff memory:92400000-92403fff
  *-network
       description: Wireless interface
       product: Wireless 3165
       vendor: Intel Corporation
       physical id: 0
       bus info: pci@0000:02:00.0
       logical name: wlp2s0
       version: 91
       serial: 46:34:79:38:91:f6
       width: 64 bits
       clock: 33MHz
       capabilities: pm msi pciexpress bus_master cap_list ethernet physical wireless
       configuration: broadcast=yes driver=iwlwifi driverversion=4.10.0-19-generic firmware=22.391740.0 latency=0 link=no multicast=yes wireless=IEEE 802.11
       resources: irq:373 memory:92100000-92101fff
linuxium@AP34-ULTIMATE:~$

Аудио доступно через HDMI и наушники

Kodi воспроизводит 4k видео, но, однако, воспроизведение 8K невозможно

Как внутренние, так и внешние температуры отличны в период загрузки:

Итак, каковы преимущества наличия 8 ГБ оперативной памяти? Это означает, что устройство работает лучше, как мини-ПК, так как вы можете использовать больше приложений, зависящих от памяти, таких как вкладки браузера. В качестве примера, для обзора были открыты двадцать вкладок Chrome в Ubuntu

Мы собирались запустить еще двадцать, но пока обновляли каждую вкладку, чтобы убедиться, что использовали большую часть памяти Chrome.

Однако, так как памяти не хватило, было принято решение попробовать Firefox. Открыв сорок вкладок в Firefox, и обновив предыдущие двадцать вкладок Chrome — все работало нормально, и показатели колебались вокруг 7 ГБ оперативной памяти при стабильной температуре в 61 ° C.

linuxium@AP34-ULTIMATE:~$ inxi -s
Sensors:   System Temperatures: cpu: 61.0C mobo: N/A
           Fan Speeds (in rpm): cpu: N/A
linuxium@AP34-ULTIMATE:~$

Но что такое устройство с медленным хранилищем? Перечитываем лицензионный буклет, прилагаемый к устройству:

и проверяем лицензию, используя «slmgr -dli», которая подтвердила, что у на устройстве активирована лицензия «RETAIL». Поскольку устройство имеет 8 ГБ оперативной памяти и 64 ГБ памяти, можно только предположить, что у устройства есть полная лицензия Windows 10, что означает, что вы должны использовать диск M.2 в качестве диска Windows. Поэтому, теоретически, если использовать небольшой диск M.2 и установить Windows, он должен автоматически активироваться, так как ключ продукта хранится в BIOS. Сначала нам пришлось установить диск M.2. Для этого, сначала рассмотрим четыре резиновых ножки на основании устройства, отвинчиваем четыре выявленных винта, а затем отключаем базовую пластину, которая несколько застряла на материнской плате из-за термопары:

Затем отвинчиваем три винта, которые крепят материнскую плату к корпусу, и осторожно вытаскиваем материнскую плату, чтобы не потерять кнопку питания, которая теперь свободна, а также не сорвать два провода антенны Wi-Fi.

Вам понадобится 22-миллиметровый и 42-миллиметровый M.2 (или 2242), по крайней мере, «M» слот SSD. Разъем находится рядом с желтой батареей, которую SSD на самом деле закрывает при установке.

Затем Windows можно установить с помощью образа диска Windows 10 (файл ISO), загруженного с Miscrosoft и записанного на USB.

За исключением того, что активация не работает. Исследование показало, что это связано с тем, что диск рассматривался как съемное устройство, которое, по-видимому, не нравится Windows.

Поэтому, вместо этого, мы установили Windows в eMMC, который предварительно очистили.

который успешно активируется

и после отключения спящего режима и установки файла подкачки на минимальный уровень, раздел Windows можно уменьшить

и переместить на M.2 SSD, используя Ubuntu LiveUSB и команду «dd»

после чего диск M.2 должен быть «исправлен» с использованием «gdisk»,

и исходный eMMC, который был очищен с использованием «gparted» для предотвращения конфликтов

После перезагрузки M.2 следует изменить размер

и после выполнения обновлений M.2 SSD на диске C: с активированным Windows

Несмотря на то, что в качестве доказательства нашей версии, мы используем только сравнительно медленную и малую емкость (16 Гбайт) M.2 SSD. Реальный вопрос заключался в том, можно ли перенести первоначально установленные Windows на более крупный и быстрый SSD? Ответ — да!

И при использовании 256 ГБ M.2 SSD

улучшается производительность

Основное момент при выборе этого устройства заключается в том, необходима ли вам 8 ГБ оперативная память вместо 4 ГБ, поскольку это вопрос разницы в цене в размере 80 долларов США. Медленный eMMC — это разочарование которое можно преодолеть, используя слот M.2. Тем не менее, стоит проверить, насколько легко доступны 2242 M.2 SSD, так как они не распространены, например, в Австралии. Цена и характеристики, по-прежнему, благоприятствуют этим типам мини-ПК по сравнению с NUC и аналогичными. Однако, точка конвергенции близка, особенно, что касается, заводской гарантии и поддержки. В целом, процессор Apollo Lake предлагает небольшое улучшение для прошлогодних устройств Cherry Trail, и пассивное охлаждение этого устройства являются определенными плюсом, тогда как HDMI 1.4 является очевидным минусом, хотя ограниченный BIOS также может быть слишком ограничительным для некоторых.

Хотелось бы поблагодарить GearBest за предоставление Beelink AP34 Ultimate для обзора. Если вам интересно, вы можете приобрести устройство на веб-сайте за 259 долларов США, включая доставку [Обновление: купон GBAP348 должен снизить цену до 239,99 доллара США. Действует до 31 октября.] Вы также найдете безвентиляторный мини-ПК на Aliexpress, просто убедитесь, что вы выбрали синюю версию, если вам нужна оперативная память 8 ГБ, серая версия для 4 ГБ оперативной памяти.



Благодарим сайт cnx-software.com за предоставленную информацию.

Оригинал статьи опубликован здесь
