Плата Arrow Chameleon96 с Intel Altera Cyclone V SE FPGA + ARM SoC в форм-факторе 96Boards

Embedded World 2017 начнется на следующей неделе, и будет проходить с 14 по 16 марта в Нюрнберге, Германия. Arrow написали сообщение в блоге с планами представить три 96Boards платы на этом мероприятии: Meerkat на основе NXP i.MX 7Dual, Chameleon96 на базе Intel / Altera Cyclone V FPGA + ARM SoC и Systart Oxalis 96Boards EE плата, которая работает совместно с NXP LS1020A и одноядерным ARM Cortex A53 процессором. Начну с устройства под названием Хамелеон (Chameleon96), так как это первое устройство с FPGA, и я нашел некоторые технические детали и фотографии платы.



Характеристики платы Chameleon96:

  • SoC – Intel PSG / Altera Cyclone V SE 5CSEBA6U19I7N с двухъядерным ARM Cortex A9 процессором @ до 800 МГц и FPGA, имеет 110K логических элементов
  • Порты и особенности, связанные с FPGA:
    • Встроенный кабель USB-Blaster II JTAG
    • Источники конфигурации: SD Card, JTAG
    • Выход HDMI для дисплея
    • Wi-Fi 802.11 A / B / G / N + Bluetooth 4.1 модуль интерфейса
  • Микросхемы, порты и особенности, связанные с системой ARM (HPS)
    • 512 Мб DDR3 SDRAM (16-битная шина данных)
    • 2x USB 2.0 хост-порта, 1x микро USB OTG порт
    • Интерфейс Micro SD карты
    • Последовательный UART
    • светодиоды
    • Кнопка включения\выключения
  • Дополнительные разъемы:
    • 2x 20-контактных разъема с низкой скоростью UART, SPI, I2C, I2S, подключения к GPIO
    • 2x 30-высокоскоростных разъемов 2x с USB 2.0 Host, SPI, I2C, GPIO и MIPI подключения CSI-2
  • Отладка – разъем UART 3-контактный
  • Разное – Светодиоды, кнопка питания, кнопка выключения
  • Источник питания – аккумулятор мощностью 12 В (8 ~ 18V поддерживается согласно спецификациям 96Boards CE)
  • Размеры – 85 х 54 мм

Компания будет предоставлять образы и исходный код Linux при покупке платы с источником питания 12 В, с USB, кабелем USB 2.0 AB, а также SD микро-картой, c предварительно загруженным графическим интерфейсом, и исходным кодом Linux.

Одним из плюсов использования FPGA будет заключается в IoT безопасности платы, она работает с протоколами безопасности Ironwood Key и WalnutDSA алгоритмами цифровой подписи от SecureRF.

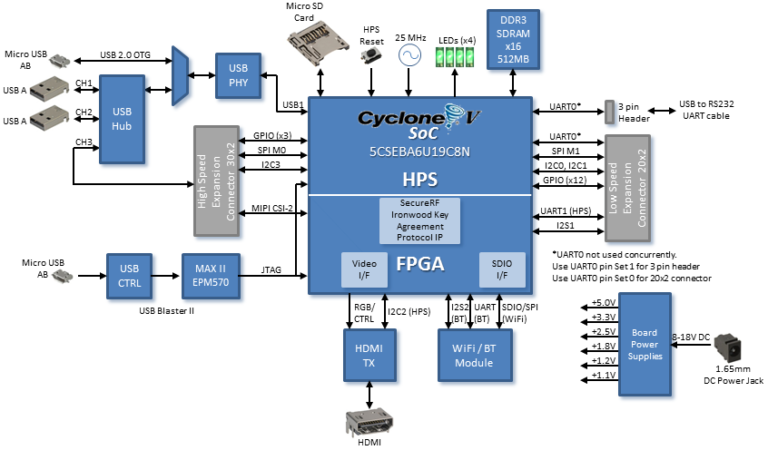

Блок-схема для Chameleon96

Плата еще не зарегистрирована на сайте Arrow Electronics, но вы можете получить некоторые дополнительные подробности на странице Chameleon96 Wiki Rocketboard .

Благодарим сайт cnx-software.com за предоставленную информацию.

Оригинал статьи тут
