Релиз платы для разработки RTL8710 Ameba Arduino и Ameba Arduino v2.0.0 SDK

Мы уже видели NodeMCU плату под названием RTLDuino основанную на Realtek RTL8710AF ARM Cortex M3 WiSoC в этом месяце, которая может поддерживать Arduino порты и называется rtlduino, но теперь Realtek выпустила Ameba RTL8710 Arduino плату, и выпустила Ameba Arduino v2.0.0 SDK , которая официально поддерживает Arduino для RTL8710AF платформ.

Есть две версии комплекта разработчика: RTLDUINO_PRO_V1.0 и REALTEK-AMEBA_RTL8710_V2.0, но, на основе инструкций, они кажутся одинаковыми, и , как вы можете видеть из приведенного выше изображения, она включает в себя макетную плату и вышеупомянутую RTLDuino плату.

RTL8710 Ameba Arduino HDK ключевые особенности:

  • SoC – Realtek RTL8710AF ARM Cortex-M3 MCU @ 83 МГц с 802.11 B / G / N Wi-Fi, аппаратные SSL, подключенные к плате с помощью:
    1. RTLDuino платы через “женский” порт
    2. B & T модуль RTL-00 припаянный на модуль
  • USB – 2x микро USB порта, CON2 используется для питания и программирования Arduino, CON1 используется для программирования DAP (TBC)
  • Расширение – разъем под Arduino UNO с GPIOs, электрические сигналы, 2x UART, SPI, I2C, и 4x PWM
  • Отладочные разъемы – 4-контактный разъем Mbed, 10-контактный разъем JLINK, 4-контактный разъем для последовательной консоли
  • Разное – T / R & N / R кнопки, возможно выбрать режим программирования, сброс и тестовые кнопки

Распиновка

Документация на английском языке все еще в стадии разработки , но Realtek уже выпустила руководство по началу работы , для Arduino IDE 1.6.5 или более поздней версии. В руководстве упоминается только Windows, так что неясно , поддерживается ли Linux на данный момент, но шаги довольно просты:

  1. Установить mbed драйвера
  2. Установить пакеты для платы в Arduino IDE
  3. Подключить плату через USB к компьютеру, а затем выбрать Ameba RTL8710 плату в Arduino IDE
  4. Используйте программу Blink, подключенную к GPIO 13.
  5. Готово!

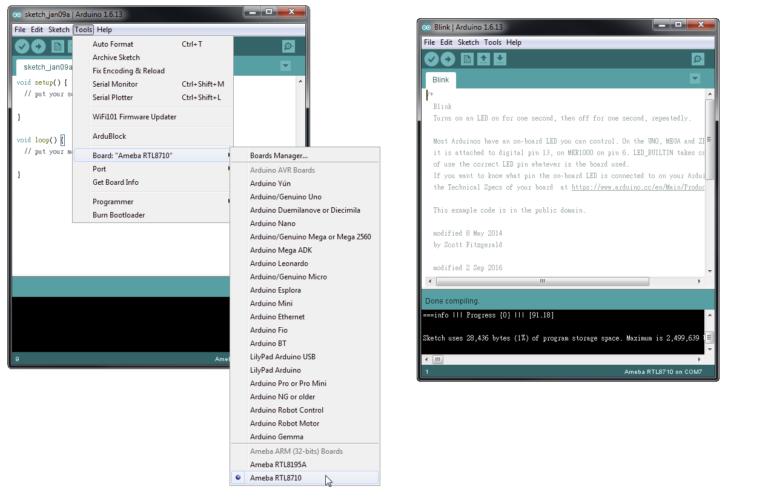

Ameba RTL8710 и Arduino IDE

Вам даже не нужно использовать RTL8710 Ameba Arduino SDK если у вас есть плата с последней прошивкой. Если нет, то вам, возможно, потребуется обновить прошивку, но нет никакой документации, и неясно, можно ли сделать это с помощью RTLDUINO / AMEBA_RTL8710, или требуется отдельный JLINK SWD отладчик.

SDK был выпущен на веб – сайте Ameba IoT в Китае, и в скором времени будет на сайте Ameba IoT ( на английском языке) . Комплект средств разработки аппаратного обеспечения можно приобрести в на Тайване , и 150 CNY (~ $ 22) на Taobao . Если вы живете за пределами Китая, вы могли бы использовать посредника Taobao для того чтобы его привезли в вашу страну но может есть смысл подождать, пока Realtek не начнет продаваться во всем мире.

Благодарим сайт cnx-software.com за предоставленную информацию.

Оригинал статьи тут
