WiFi IoT модули Realtek RTL8710 пришли как потенциальный конкурент модулей ESP8266, с аналогичными характеристиками. на ARM Cortex M3 и по низкой цене $2. Однако вся документация только на Китайском языке и основываясь на опыте обращения с модулем RTL8710AF он работает с ограниченным количеством AT команд. Pine64 постоянно улучшает программное обеспечение и документацию и в скором времени выпустят новый модуль “PADI IoT Stamp” RTL8710AF всего за $1.99.
Технические характеристики PADI IoT Stamp:
- Сокет – Realtek RTL8710AF ARM Cortex-M3 @ 83 МГц с 1 Мб ROM, 512 Кб RAM и 1 Мб flash
- Связь – 802.11 b/g/n WiFi @ 2.4 ГГц – 2.5 ГГц (2400 МГц – 2483.5 МГц) с PCB антенной; режимы Station / SoftAP / SoftAP + Station;
- Разъемы расширения – 22 половинных отверстия
- до 1 x SPI @ 41.5 Mbps max
- до 3 x UART с 2 x до 4Mbps, 1 x @ 38400 bps
- до 4 x PWM
- до 1 x I2C @ 3.4 Mbps max
- до 19 GPIOs в том числе 10 для обслуживания прерываний
- Электропитание – от 3.0 до 3.6 В (рекомендовано 3.3 В)
- Потребляемая мощность – обычно 87 мА @ 3.3 В с использованием 802.11b 11 Mbps, +17 dBm; 0.9 мА легкий сон; 10 мкА глубокий сон; Более подробно описано в разделе 6 техничсеского описания.

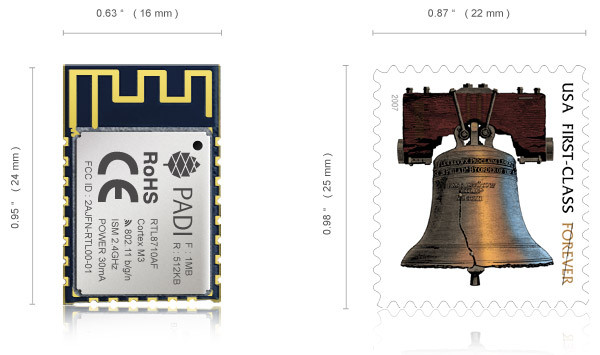

- Размеры – 24 x 16 мм
- Диапазон температур – от -20 ℃ до 85 ℃
Оборудование выглядит очень знакомым, так как модуль очень похож на B&T RTL-00. Однако это не означает что они полностью совместимы и использование прошивки не от того модуля могут привести его в состояние “кирпича”. Модуль может быть запрограммирован и отлажен с использованием IAR, openOCD и/или J-Link, также он поддерживает обновление прошивки через UART, OTA и JTAG. В настоящее время компания предоставляет ссылку на Ameba Standard SDK на базе FreeRTOS и LWIP, в ближайшее время планируется добавить поддержку ARM mbed 5.0. Недавно была загружена Ameba RTL8710AF SDK ver v3.5a GCC ver 1.0.0- без NDA. НАстроить модуль можно с помощью AT команд, облачного сервера или с помощью мобильного приложения Android / iOS.
Вы найдете документация на английском и инструменты на странице продукта PADI IoT Stamp, включая техническое описание, руководство по началу работы с AT командами, Ameba SDK 3.4b3, некоторые инструменты и драйвера для последовательной консоли. Компания также работает над макетом совместимым с NodeMCU, с возможностями платы PADI IoT Stamp.
