Как изменить размер раздела встроенной памяти в Rockchip устройствах на Android

Недавно я установил прошивку Light Biz OS на GeekBox и понял, что многие приложения, такие как GIMP Inkscape не могут быть установлены из-за небольшого “внутреннего хранилища”, всего 1.94 Гб, я спросил как увеличить размер раздела на форуме в GeekBox и довольно таки быстро получил ответ от “dewet”.

Хорошей новостью является то, что он рабочий, поэтому я опишу шаги, которые проделал с помощью компьютера под управлением Ubuntu 14.04. Этот способ также может быть возможным для выполнения той же задачи на Windows компьютере с программой Rorkchip’s Factory tools.

1. Сначала давайте скачаем утилиты с соответствующими скриптами и бинарные файлы:

   git clone https://github.com/geekboxzone/utils cd utils/rockdev

   1 2	git clone https://github.com/geekboxzone/utils cd utils/rockdev

2. Теперь скопируйте файл прошивки (update.img) вашего устройства или платформы в рабочую директорию и распакуйте его:

   ./unpack.sh update.img

   1	./unpack.sh update.img


   Результат должен выглядеть так:

   start to unpack update.img... ********RKImageMaker ver 1.61******** Unpacking image, please wait... Exporting boot.bin Exporting firmware.img Unpacking image success. Android Firmware Package Tool v1.0 Check file... OK ------- UNPACK ------ package-file    0x00000800    0x000002A6 Loader.bin    0x00001000    0x0003594E parameter    0x00037000    0x000003BF Image/trust.img    0x00037800    0x00400000 Image/uboot.img    0x00437800    0x00400000 Image/resource.img    0x00837800    0x00606400 Image/misc.img    0x00E3E000    0x0000C000 Image/kernel.img    0x00E4A000    0x00D08C4C Image/boot.img    0x01B53000    0x001354E8 Image/recovery.img    0x01C88800    0x00FB4000 Image/system.img    0x02C3C800    0x28D29000 update-script    0x2B965800    0x000003A5 recover-script    0x2B966000    0x0000010A Unpack firmware OK! ------ OK ------ Unpacking update.img OK. Press any key to quit:

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

   start to unpack update.img... ********RKImageMaker ver 1.61******** Unpacking image, please wait... Exporting boot.bin Exporting firmware.img Unpacking image success. Android Firmware Package Tool v1.0 Check file... OK ------- UNPACK ------ package-file    0x00000800    0x000002A6 Loader.bin    0x00001000    0x0003594E parameter    0x00037000    0x000003BF Image/trust.img    0x00037800    0x00400000 Image/uboot.img    0x00437800    0x00400000 Image/resource.img    0x00837800    0x00606400 Image/misc.img    0x00E3E000    0x0000C000 Image/kernel.img    0x00E4A000    0x00D08C4C Image/boot.img    0x01B53000    0x001354E8 Image/recovery.img    0x01C88800    0x00FB4000 Image/system.img    0x02C3C800    0x28D29000 update-script    0x2B965800    0x000003A5 recover-script    0x2B966000    0x0000010A Unpack firmware OK! ------ OK ------ Unpacking update.img OK. Press any key to quit:


   Файлы будут находиться в каталоге “output”.
3. Файл параметров для нашей цели, особенно важна последняя строка (CMDLINE) где мы регулируем размер раздела для данных пользователя:

   FIRMWARE_VER: 5.1.0 MACHINE_MODEL: Geekbox MACHINE_ID: 007 MANUFACTURER: RK3368 MAGIC: 0x5041524B ATAG: 0x00200800 MACHINE: 3368 CHECK_MASK: 0x80 PWR_HLD: 0,0,A,0,1 #KERNEL_IMG: 0x00280000 #FDT_NAME: rk-kernel.dtb #RECOVER_KEY: 1,1,0,20,0 #in section; per section 512(0x200) bytes CMDLINE: console=ttyS2 androidboot.baseband=N/A androidboot.selinux=permissive androidboot.hardware=rk30board androidboot.console=ttyS2 init=/init mtdparts=rk29xxnand:0x00002000@0x00002000(uboot),0x00002000@0x00004000(trust),0x00002000@0x00006000(misc),0x00008000@0x00008000(resource),0x00008000@0x00010000(kernel),0x00010000@0x00018000(boot),0x00010000@0x00028000(recovery),0x00038000@0x00038000(backup),0x00040000@0x00070000(cache),0x00002000@0x000B0000(kpanic),0x00200000@0x000B2000(system),0x00008000@0x002B2000(metadata),0x00002000@0x002BA000(baseparamer),0x00400000@0x002BC000(userdata),0x00020000@0x006BC000(radical_update),-@0x006DC000(user)

   1 2 3 4 5 6 7 8 9 10 11 12 13 14

   FIRMWARE_VER: 5.1.0 MACHINE_MODEL: Geekbox MACHINE_ID: 007 MANUFACTURER: RK3368 MAGIC: 0x5041524B ATAG: 0x00200800 MACHINE: 3368 CHECK_MASK: 0x80 PWR_HLD: 0,0,A,0,1 #KERNEL_IMG: 0x00280000 #FDT_NAME: rk-kernel.dtb #RECOVER_KEY: 1,1,0,20,0 #in section; per section 512(0x200) bytes CMDLINE: console=ttyS2 androidboot.baseband=N/A androidboot.selinux=permissive androidboot.hardware=rk30board androidboot.console=ttyS2 init=/init mtdparts=rk29xxnand:0x00002000@0x00002000(uboot),0x00002000@0x00004000(trust),0x00002000@0x00006000(misc),0x00008000@0x00008000(resource),0x00008000@0x00010000(kernel),0x00010000@0x00018000(boot),0x00010000@0x00028000(recovery),0x00038000@0x00038000(backup),0x00040000@0x00070000(cache),0x00002000@0x000B0000(kpanic),0x00200000@0x000B2000(system),0x00008000@0x002B2000(metadata),0x00002000@0x002BA000(baseparamer),0x00400000@0x002BC000(userdata),0x00020000@0x006BC000(radical_update),-@0x006DC000(user)

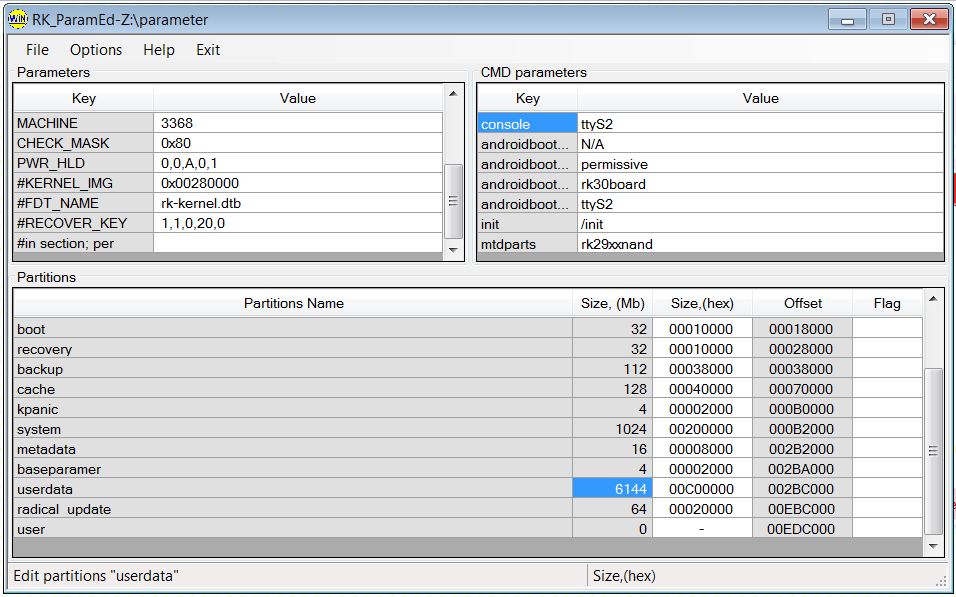

4. Разделы определяются начиная с size@start_address, так что нам нужно изменить размер параметра userdata, сместив таким образом start_address оставшихся разделов. Это можно сделать вручную в редакторе под Linux, но я решил не рисковать и вместо этого скачал и установил RK_ParamEd.exe для Windows, поменял значение userdata с 2048 Мб на 6144 Мб (6 Гб).

   После сохранения мы можем наблюдать в CMDLINE (командная строка) как завершится процесс изменения:

   0x00C00000@0x002BC000(userdata),0x00020000@0x00EBC000(radical_update),-@0x00EDC000(user)

   1	0x00C00000@0x002BC000(userdata),0x00020000@0x00EBC000(radical_update),-@0x00EDC000(user)

5. Теперь мы можем перепаковать образ, после перемещения содержимого из каталога “output” в каталог “rockdev”.

   mv output/* . ./mkupdate.sh

   1 2	mv output/* . ./mkupdate.sh


   Успешный переупаковка должна выглядеть следующим образом:

   start to make update.img... Android Firmware Package Tool v1.0 ------ PACKAGE ------ Add file: ./package-file Add file: ./Loader.bin Add file: ./parameter Add file: ./Image/trust.img Add file: ./Image/uboot.img Add file: ./Image/resource.img Add file: ./Image/misc.img Add file: ./Image/kernel.img Add file: ./Image/boot.img Add file: ./Image/recovery.img Add file: ./Image/system.img Add file: ./update-script Add file: ./recover-script Add CRC... Make firmware OK! ------ OK ------ ********RKImageMaker ver 1.61******** Generating new image, please wait... Writing head info... Writing boot file... Writing firmware... Generating MD5 data... MD5 data generated successfully! New image generated successfully! Making update.img OK.

   1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

   start to make update.img... Android Firmware Package Tool v1.0 ------ PACKAGE ------ Add file: ./package-file Add file: ./Loader.bin Add file: ./parameter Add file: ./Image/trust.img Add file: ./Image/uboot.img Add file: ./Image/resource.img Add file: ./Image/misc.img Add file: ./Image/kernel.img Add file: ./Image/boot.img Add file: ./Image/recovery.img Add file: ./Image/system.img Add file: ./update-script Add file: ./recover-script Add CRC... Make firmware OK! ------ OK ------ ********RKImageMaker ver 1.61******** Generating new image, please wait... Writing head info... Writing boot file... Writing firmware... Generating MD5 data... MD5 data generated successfully! New image generated successfully! Making update.img OK.

6. Теперь запишите файл прошивки update.img обратно на ваше Rockchip устройство в Linux или Windows.
7. Готово! Теперь у меня 6Гб внутренней памяти в Android 5.1 на базе ОС Light Biz.

Выражаем свою благодарность источнику с которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
