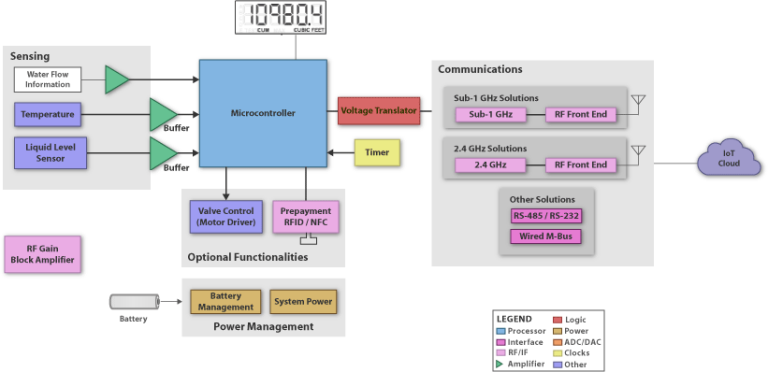

Некоторые Стандарты LPWAN такие как например SigFox, LoRa, или nWave позволяют передавать данные при низком битрейте на несколько километров и совсем недавно мы представляли обзор на модуль Microchip’s LoRa. Так что когда Texas Instruments в своём дайджесте новостей за декабрь написали про свой беспроводной MCU с дальностью до 20 км работающим на батарейке-таблетке, я решил ознакомится с ними поближе и узнал что беспроводной CC1310 работает на Cortex-M3 + М0 MCU на основе запатентованной технологии sub HHz, а также производитель утверждает что он может работать до 20 лети подойдёт для таких приложений, как инфраструктура сетей связи, тепла и счётчиков на воду.

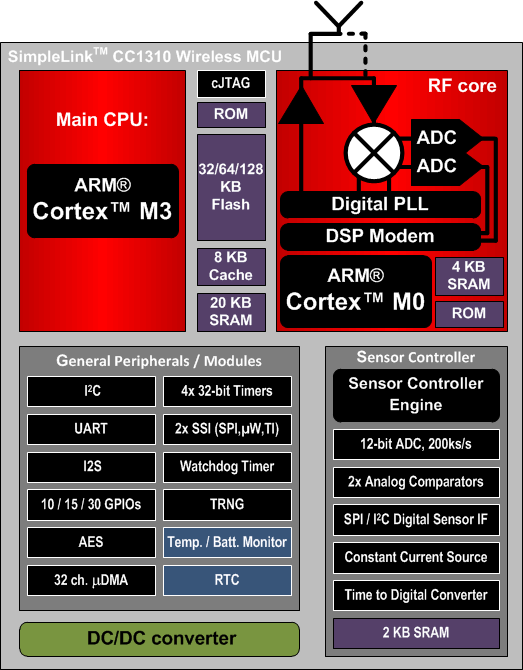

Ключевые особенности SimpleLink CC1310:
- Микроконтроллер – ARM Cortex-M3 @ up to 48 MHz с 128KB программируемой flash, 8KB DRAM для кэша/основных свойств , 20KB Ultralow Leakage SRAM
- Датчик Контроллер – сверхнизкое и автономное энергопитание ; 16-разрядная архитектура; 2KB SRAM для кода и данных
- RF core
- Cortex M0 core с 4KB RAM, и ROM
- Скорость передачи данных– 4000 kbps (Max)
- Чувствительность ресивера – –124 dBm для дальних расстояний –110 dBm at 50 kbps
- Селективность: 52 dB; Производительность: 90 dB; программируемый выход +14 dBm
- Односоставный или дифференциальный интерфейс
- Подходит для систем, ориентированных на соблюдение ETSI EN 300 220, EN 303 131, EN 303 204 (Европа); FCC CFR47 Part 15 (США); ARIB STD-T108 (Япония)
- Беспроводной M-Bus и IEEE 802.15.4g PHY
- Периферийные устройства
- Все цифровые разъемы могут быть подключены к любому GPIO
- 4x модуля таймеров общего назначения – 8x 16-разрядных или 4x 32-разрядных таймера, PWM each
- 12-разрядный ADC, 200 ksamples/s, 8-Channel Analog MUX
- Длительность непрерывного компаратора
- Сверх-низкочастотный компаратор
- Программируемый источник тока
- UART, 2× SSI (SPI, MICROWIRE, TI), I2C
- I2S
- Real-Time Clock (RTC)
- Модуль безопасности AES-128, генератор случайных чисел (TRNG)
- Поддержка до восьми чувствительных кнопок
- Встроенный датчик температуры
- Внешние системы
- Внутренний On-Chip конвертор DC-DC
- Несколько внешних компонентов
- Интеграция с SimpleLink в удлиненном диапазоне CC1190
- Питание – 1.8 to 3.8V
- Потребляемая мощность
- Active mode – Rx: 5.5 mA; Tx (+10 dBm): 12.9 mA; MCU: 48.5 CoreMark/mA; Sensor Controller @ 24 MHz: 0.4 mA + 8.2 µA/MHz
- Датчик Контроллер активируется один раз в секунду, и выполняет выборку 12-битного ADC : 0,85 µA
- Режим ожидания : 0.6 µA (работают RTC, RAM и CPU)
- Выключен: 185 nA (Пробуждается от внешних событий)
- размеры – 7-mm × 7-mm RGZ VQFN48 (30 GPIOs); 5-mm × 5-mm RHB VQFN48 (15 GPIOs); 4-mm × 4-mm RSM VQFN48 (10 GPIOs)

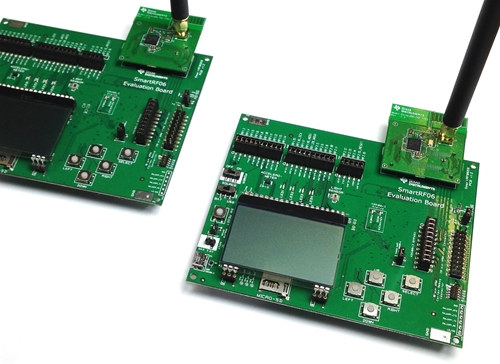

Программное обеспечение и инструменты разработки включают в себя справочные материалы для различных конфигураций RF, сниффер пакетов PC Software, Sensor Controller Studio, SmartRF Studio, SmartRF Flash Programmer 2, IAR Embedded Workbench for ARM, Code Composer Studio. Так же в набор для разработчика входит SimpleLink sub-1 GHz CC1310. Комплект разработчика состоит из одного тестового модуля CC1310EMK-7XD-7793 с двумя платами с беспроводным MCU и RF (779 to 930 MHz) с двумя антеннами и двумя тестовыми платами SMARTRF06EBK что подключаются к материнской плате CC1310 и представляют собой одно платное устройство с отладчиком XDS100v3, LCD, кнопками, LEDs, дебагером и датчиками
TI CC1310 MCU продается по цене от $2.50 до $3.98 за штуку при покупке от 1000 штук. Покет разработчика сейчас доступен за $299 + доставка. Больше деталей о продукте вы найдете на страницах продуктов Texas Instruments SimpleLink CC1310 и CC1310 development kit
Благодарим сайт www.cnx-software.com за предоставленную информацию
Оригинал статьи тут
