Ранее в этом году Itead Studio запустила компанию на Indiegogogo, для своих внешних дисплеев которые можно подключить к Arduino или Raspberry Pi через последовательный интерфейс или даже через обычный компьютер если у вас есть плата USB to TTL. Кампания была успешной собрав более чем 1700 сторонников. Компания отправила мне два образца для обзоров: экран 2.4” и экран 5”. В этой статье я постараюсь рассмотреть эти устройства и сделать небольшое демо с помощью Nextion Editor для Windows.
Nextion NX3224T024 2.4″

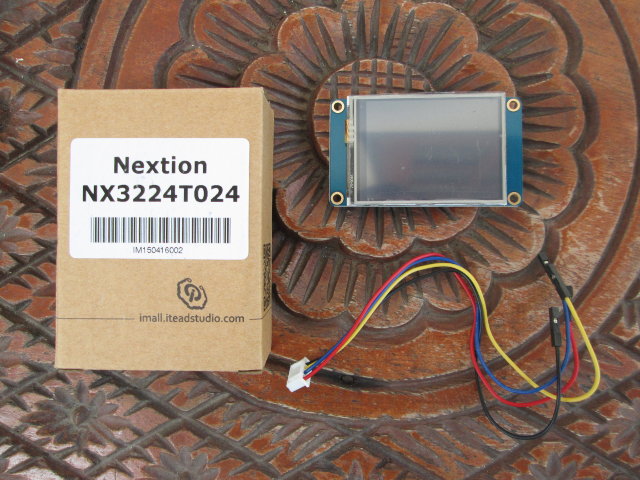

Первым мы рассмотрим TFT Дисплей 2.4” который называется NX3224T024_011N (без тачпада) или NX3224T024_011R резистивный тачпад) с 65536 цветов, разрешением 320 X 240 Led подсветкой и яркостью до 200nit. В комплект поставки так же входит кабель для соединения последовательным интерфейсом (5V, Tx, Rx, and GND).

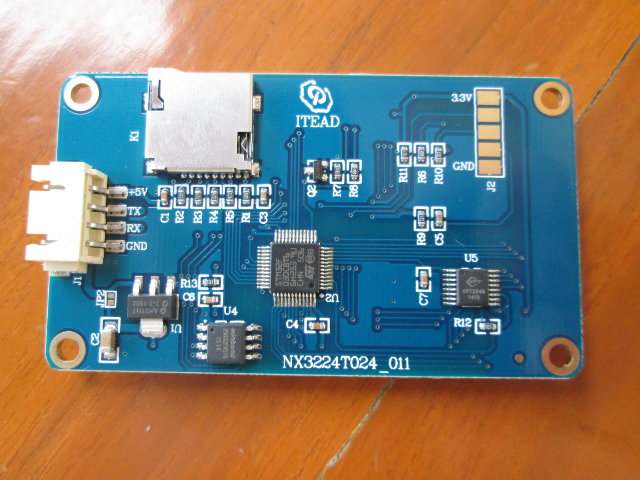

На задней части дисплея мы видим последовательный разъем, micro SD, используемый для загрузки файлов HMI и J2 unpopulated connector с 3,3 В и GND а так же некоторые “контрольные точки” на которые компания попросила меня не обращать внимание. экранчик работает на STMicro STM32F03C8T6 ARM Cortex M0 который считается “GPU , но скорее всего его используют для обработки последовательного соединения, и передачи данных на контроллер дисплея, а также в качестве интерфейса с Micro SD картой. матрица U5 (XPT2046) является сенсорной, и в версии NX3224T024_011N. Эта версия будет доступна только для индивидуальных заказов в больших количествах.
Nextion NX8048T050 5.0″ Display

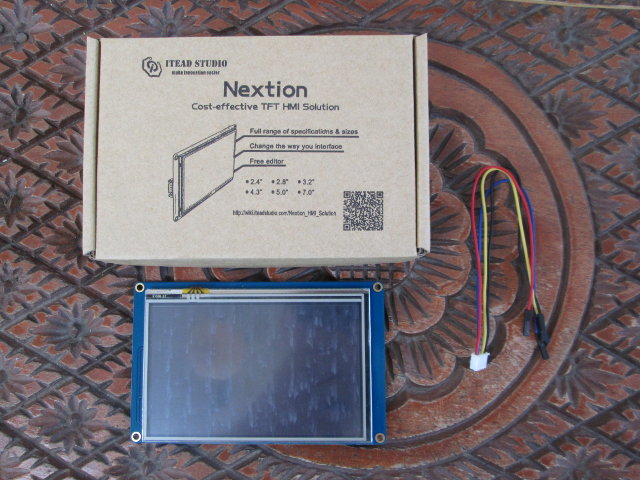

Второй экран размером в 5” так же поставляется в версии без сенсора (011N) и с резистивным сенсорным экраном (011R). Экран имеет разрешение 800×480 с поддержкой более чем 65К цветов, яркостью 250 nit и подсветку LED.

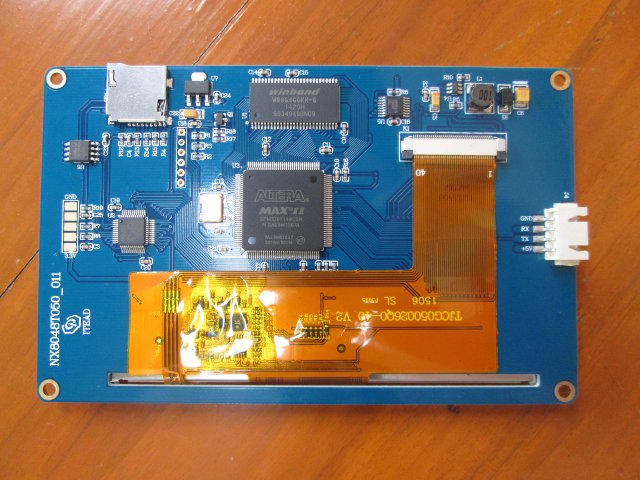

Экран имеет несколько последовательных портов, слот для micro sd и STM32 MCU как и на маленьком экране, но есть два других чипа, которых нет в маленьком. Это чип Winbond W9864C6KH-6 SDRAM (8MB) использующийся в качестве “буфера RGB” и Altera MAX II EPM570T144CSN CPLD использующийся в качестве драйвера RGB. Сенсорный экран Texas Instruments TSC2046I (U5) вы сможете получить при небольшом заказе так как при заказе оптом компания продаёт экраны без сенсора.

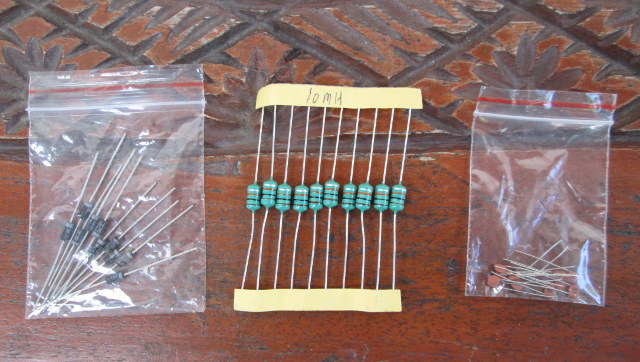

Вместе с экранами я также получил кучу компонентов, включая диоды, катушки индуктивности и конденсаторы, чему был нимало удивлён. Я спросил у представителя компании Itead Studio и он объяснил мне, что это их так называемый “Grab Bag”. Они отправляют в подарок несколько компонентов, которые выбираются случайным образом. Так что для экрана они не нужны.
