Несколько дней назад рассматривалась отладочная плата WeAct Studio STM32U585CIU6 , которая оснащена энергоэффективным микроконтроллером STM32U5 Cortex-M33 и была добавлена в MicroPython v1.28. Для тех, кто ищет другой вариант на основе STM32U5, особенно для компактных проектов с пользовательским интерфейсом, Maker Go теперь предлагает плату STM32U575 с разъемом для дисплея, слотом для карты microSD и большим количеством GPIO

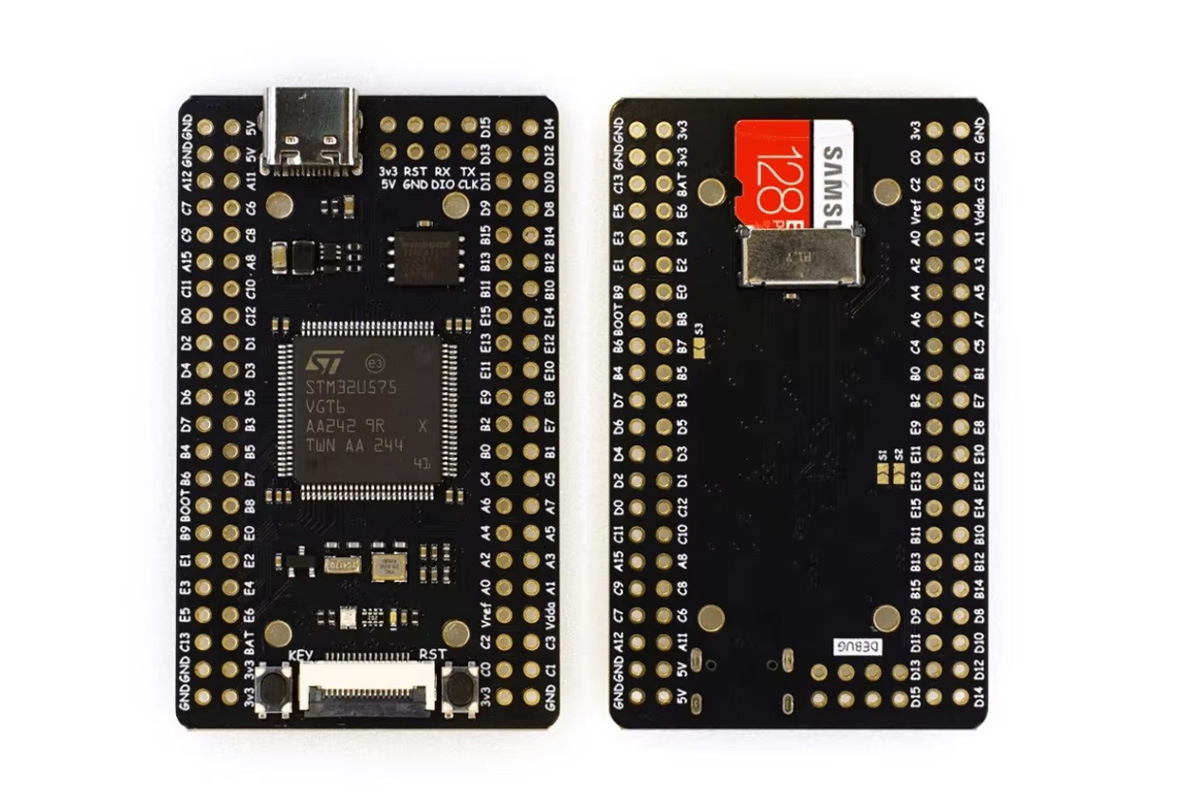

В то время как STM32U585 на плате WeAct оснащен криптографическими ускорителями, микроконтроллер STM32U575VGT6 на плате Maker Go тесно связан и по-прежнему предлагает то же высокопроизводительное ядро Cortex-M33 с тактовой частотой 160 МГц, а также энергоэффективные возможности. Эта новая плата также добавляет 8 МБ внешней флеш-памяти и предназначена для непосредственного подключения LCD-дисплеев размером 1,47 или 2,0 дюйма через гибкий шлейф.

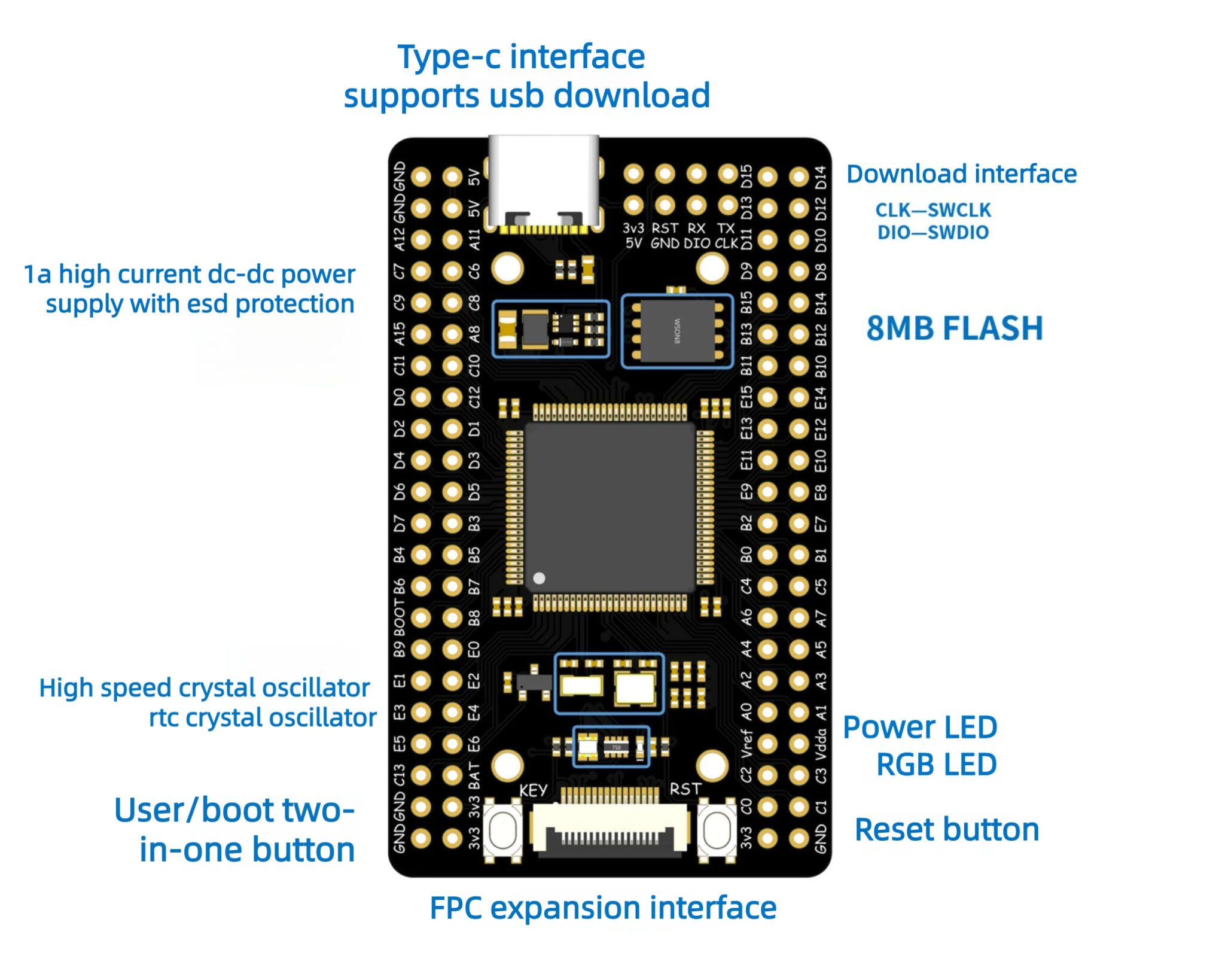

Характеристики платы STM32U575VGT6:
- Микроконтроллер – ST STM32U575VGT6
- Ядро – Arm Cortex-M33 Armv8-M с тактовой частотой до 160 МГц с FPU, Arm TrustZone
- Память – 786 КБ SRAM
- Флеш-память – 1024 КБ (1 МБ)
- Графический процессор – акселератор Chrom-ART (DMA2D) для 2D-графики
- Корпус – LQFP100 (14 x 14 мм)
- Хранилище
- 8 МБ SPI Flash (корпус WSON8)
- Слот для карты microSD

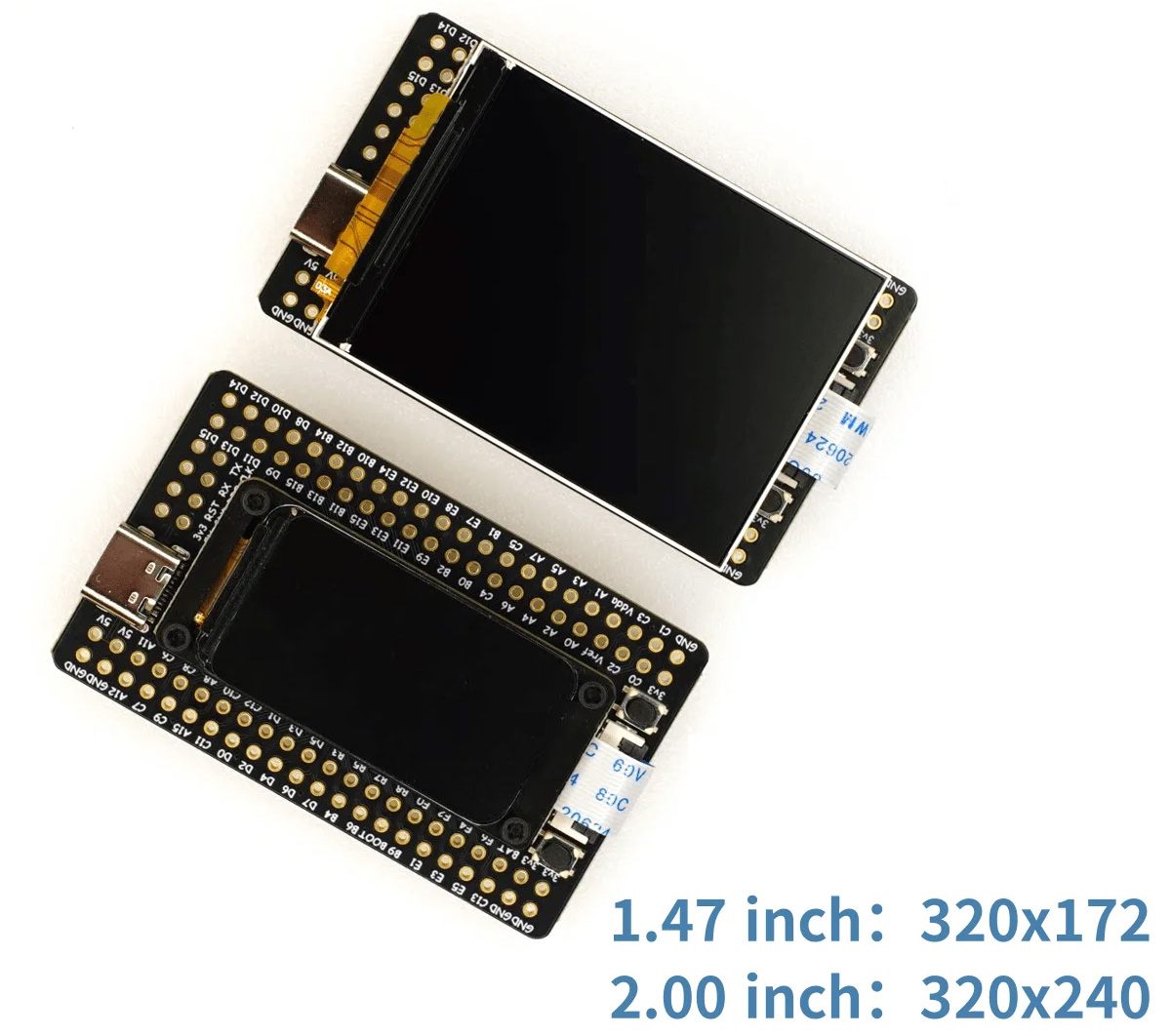

- Дисплей – интерфейс расширения FPC, совместимый с дисплеями 1,47 дюйма (320×172) и 2,00 дюйма (320×240)
- USB – порт USB Type-C для питания и программирования (поддерживает загрузку по USB)
- Расширение – 2x 48-контактных разъема с выводами GPIO, 3.3V, 5V и GND
- Отладка/Программирование:
- Выделенный интерфейс загрузки SWD (3v3, RST, RX, TX, 5V, GND, DIO, CLK)
- Поддерживает методы прошивки через Downloader, USB и последовательный порт
- Разное
- Кнопки сброса и пользовательская/загрузочная (два в одном)
- Светодиод питания и RGB-светодиод
- Высокоскоростной кристаллический осциллятор
- RTC
- Питание – 5В через USB Type-C; DC-DC источник питания с высоким током 1А и защитой от ESD

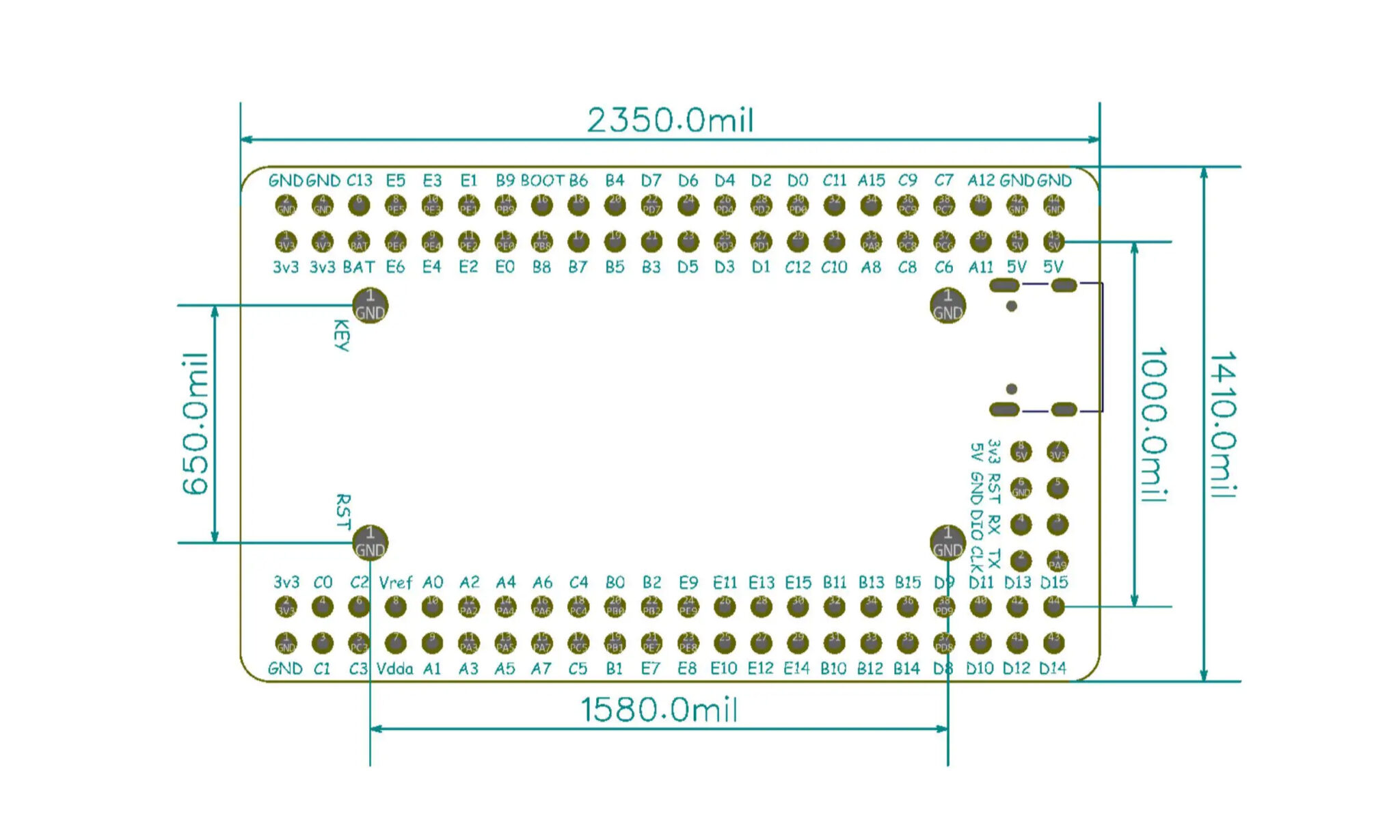

- Габариты – 59,7 мм x 35,8 мм (2350,0 мил x 1410,0 мил)
Плата имеет макет, удобный для монтажа на макетной плате, хотя потребуется самостоятельно припаять предоставленные штыревые разъемы. Производитель упоминает, что тремя основными способами прошивки платы являются использование стандартного SWD-загрузчика (например, ST-Link), непосредственно через USB или через последовательный порт.
Что касается программного обеспечения, для этой платы нет конкретных ресурсов, но STMicroelectronics предоставляет STM32Cube IDE и HAL библиотеки для разработки на C/C++. Хотя официального выпуска прошивки MicroPython специально для этой платы нет, обновление MicroPython v1.27 добавило базовую поддержку серии STM32U5, что означает, что технически должна быть поддержка микроконтроллера. Также можно ознакомиться с официальным репозиторием STM32CubeU5 на GitHub для получения дополнительной информации.
Отладочная плата STM32U575 доступна на AliExpress за $15,00, но нет вариантов покупки в комплекте с дисплеем. Хотя Maker Go упоминает «QSZNTEC» и «IO Impulse», информации о них найти не удалось, хотя предполагается, что первое является брендом, а второе может быть псевдонимом разработчика аппаратного обеспечения. Помимо Maker Go, плату также можно найти в других магазинах AliExpress по разным ценам.
