Одноплатник Raspberry Pi получает HAT-модуль для (аналогового и) цифрового радио с поддержкой AM, FM, DAB, DAB+, HD Radio

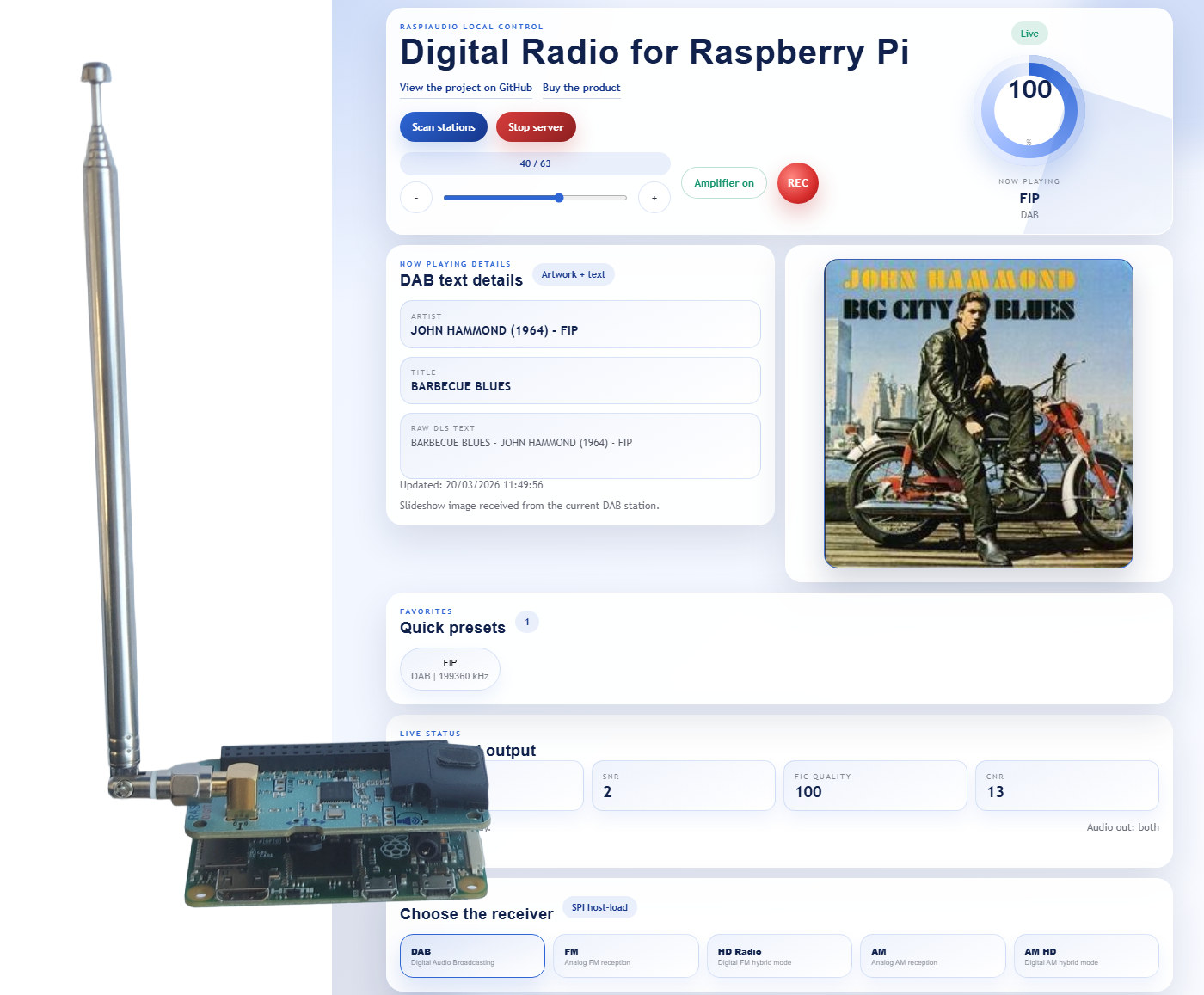

Модуль Raspiaudio Digital Radio V1 HAT добавляет поддержку AM/FM, DAB/DAB+ и HD Radio любому одноплатному компьютеру Raspberry Pi с 40-контактным GPIO-разъемом и поддерживается ПО с интерфейсом командной строки или веб-интерфейсом для настройки и управления.

Характеристики Digital Radio V1 HAT:

• Поддерживаемые одноплатники – Raspberry Pi Zero 1/2, Raspberry Pi 4/5 и т.д.
• Чип цифрового радиоприемника – Skyworth Si4689-A10 (см. краткое описание продукта )
  • Поддержка FM-диапазона по всему миру (76–108 МГц)
  • Поддержка AM-диапазона по всему миру (520–1710 кГц)
  • Поддержка DAB, DAB+ в диапазоне Band III (168–240 МГц)
  • Продвинутый декодер RDS/RBDS
  • Поддержка FM HD Radio со встроенным смешением IBOC (примечание от Raspiaudio: требуется лицензирование. Убедитесь, что вам разрешено законно использовать эту технологию в вашей стране и для вашего целевого применения)
  • Поддержка профиля приемника WorldDMB 1
  • Встроенный демодулятор OFDM-канала
  • Интегрированная SRAM-память для деперемежения
  • Цифровой аудиовыход I2S с ASRC
  • Встроенный 97-дБ стерео ЦАП
  • Параллельный вывод стереозвука по I2S и в аналоговом формате L-R
  • Полный набор метрик качества сигнала
  • Полностью интегрированный ГУН/ФАПЧ/синтезатор
  • Интерфейс управления – SPI и I2C
  • Корпус – QFN, 48 выводов, 7 x 7 x 0.85 мм
• Антенна
  • Разъем SMA для антенны цифрового радио
  • Поддержка подключения рамочной антенны AM
  • Балун AM для согласования импеданса
• Аудио
  • Выход на стереоразъем
  • Встроенный усилитель 5 Вт и динамик
  • Бесконтактный пассивный выход для внешнего динамика; рекомендуется 4 Ом, поддерживается 8 Ом
  • Переключаемый выход встроенного динамика (выбор между встроенным и внешним)
  • Аналоговый аудиовыход на плате расширения для захвата звука
  • Включение усилителя по GPIO17
  • Цифровой путь аудио I2S для захвата и записи
• Разное – Встроенная 3-позиционная навигационная кнопка: вверх, вниз и нажатие
• Габариты – форм-фактор pHAT

Хотя сама плата не является аппаратным обеспечением с открытым исходным кодом, программное обеспечение открыто. Raspiaudio предоставляет веб-интерфейс на базе браузера и доступ через CLI для автоматизации, написания скриптов и пользовательских приложений, оба написаны на Python, на GitHub . Скрипт radio.py предоставляет локальный веб-интерфейс для сканирования, просмотра, настройки, изменения громкости, управления избранным и обработки аудиозаписей, все без необходимости подключения к Интернету. Отметим, что DAB/DAB+ в основном используется в Европе и некоторых других странах, таких как Южная Корея и Австралия, тогда как HD Radio (также называемый IBOC) в основном используется в Соединенных Штатах.

Быстрый старт:

git clone https://github.com/RASPIAUDIOadmin/Digital-Radio-for-Raspberry-Pi.git
cd Digital-Radio-for-Raspberry-Pi
python radio.py serve --port 8686

Веб-интерфейс доступен по адресу http://piradio.local:8686/

Использование платы расширения Raspiaudio Digital Audio HAT также будет проще, чем сборка приемника DAB+ с открытым аппаратным обеспечением, о котором сообщалось ранее, поскольку её можно приобрести/предзаказать в магазине компании за 59,90 евро . Этот комплект включает саму плату расширения, телескопическую антенну и переходник для механической совместимости с платами Raspberry Pi, использующими 40-контактный заголовок GPIO. Таким образом, всё, что нужно сделать, — это установить плату на Raspberry Pi, подключить антенну, установить программное обеспечение, и можно начинать работу.
