Когда на прошлой неделе была опубликована статья о самодельном интернет-радио на ESP32-S3 , пользователь «raspbeguy» прокомментировал, что предпочёл бы выбрать комплект для самостоятельной сборки DAB+ приёмника на базе ESP32, такой как предлагаемый проектом PE5PVB, основанный на приёмнике Skyworks SI4684 .
Впервые о DAB (Digital Audio Broadcast) стало известно в 2003 году, когда рассматривалась возможность его добавления в CD-плеер. По сути, это цифровой эквивалент аналогового FM/AM радио, и с тех пор о нём мало что слышно, поскольку DAB и «новый» стандарт DAB+ в основном распространены в Европе (см. карту покрытия ниже). Тем не менее, DAB-приёмник PE5PVB с открытыми исходными данными может быть достоин внимания.

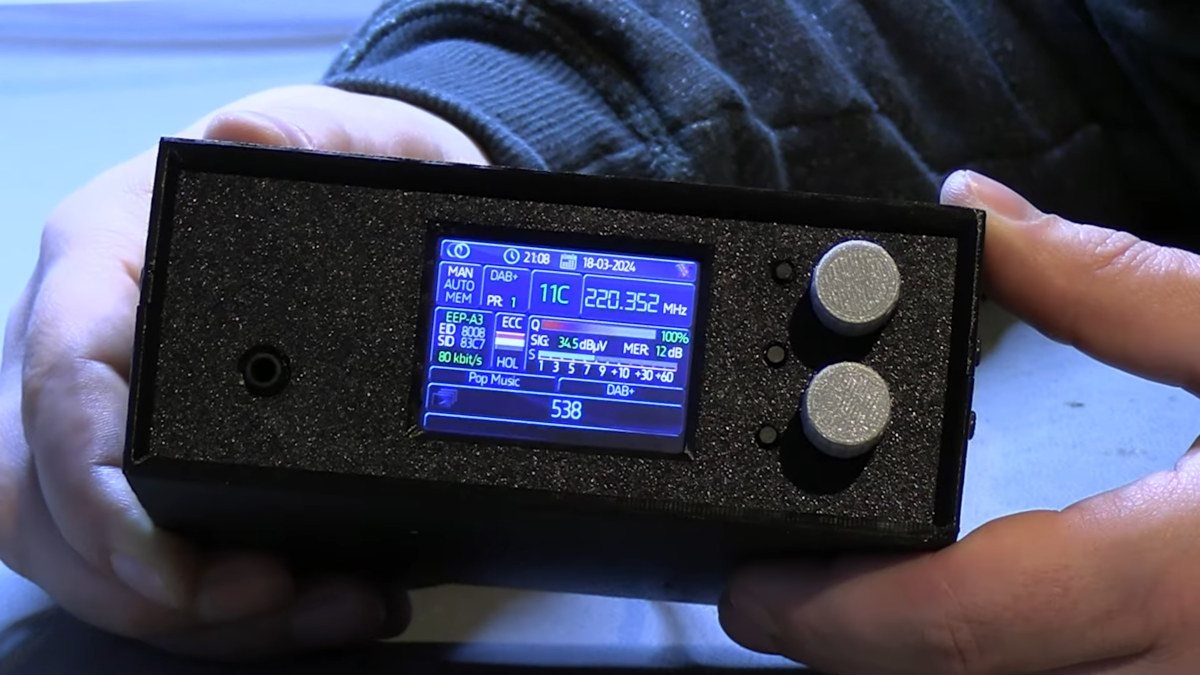

Характеристики DAB+ приёмника PE5PVB на SI4684 и ESP32:
- Контроллер – микроконтроллер ESP32 с WiFi и Bluetooth (DoIT ESP32 devkit v1)
- Память – Слот для карты MicroSD
- Дисплей – Цветной ЖК-экран с разрешением 320×240 (SPI)
- Аудио
- 2 разъёма RCA для акустических систем
- Разъём для наушников 3.5 мм со встроенным усилителем
- DAB+ приёмник – Skyworks SI4684 с загружаемой при запуске прошивкой для DAB+.
- Прочее – 2 энкодера (поворотных регулятора), 3 кнопки
- Верхний энкодер – Выбор частоты или канала памяти
- Нижний энкодер – Выбор сервиса или регулировка громкости наушников
- Верхняя кнопка – Короткое нажатие: Информация о сервисе; длинное нажатие: Режим ожидания (Stand-by)
- Средняя кнопка – Короткое нажатие: Режим настройки; длинное нажатие: Открыть меню
- Нижняя кнопка – Переключение режима показа слайдов.
- Питание – Вход постоянного тока 12V DC
Как упоминалось во введении, большая часть Европы имеет покрытие DAB+ (предположительно, в Великобритании всё ещё используется DAB), но DAB+ также должен быть доступен в Австралии, Южной Корее и некоторых странах Ближнего Востока и Северной Африки. Для других стран потребуется специальное тестовое оборудование для генерации сигналов DAB+…
Проект полностью открыт: файлы аппаратного дизайна KiCad (схемы и разводка PCB) для платы контроллера ESP32 и основной платы (SI4684), Gerber-файлы, 3D-файлы для корпуса, а также прошивка PlatformIO/Arduino доступны на GitHub . Сборка будет значительно сложнее, чем просто загрузка прошивки Arduino, как в случае с ESP32 интернет-радио, поскольку потребуется заказать печатные платы и компоненты, выполнить пайку, напечатать корпус и всё собрать.
Поскольку проекту уже около 2 лет, можно было ожидать его наличия на AliExpress, но данный радиоприёмник там не представлен. Вместо этого более популярным выглядит другой проект PV5PVB: « TEF6686 с ESP32 » с поддержкой FM/LW/MW/SW диапазонов, который предлагает функциональность, схожую с разработочной платой LILYGO T-Embed SI4732 ESP32-S3 , о которой писали в прошлом году. Он продаётся на AliExpress по цене от примерно 40 долларов .
