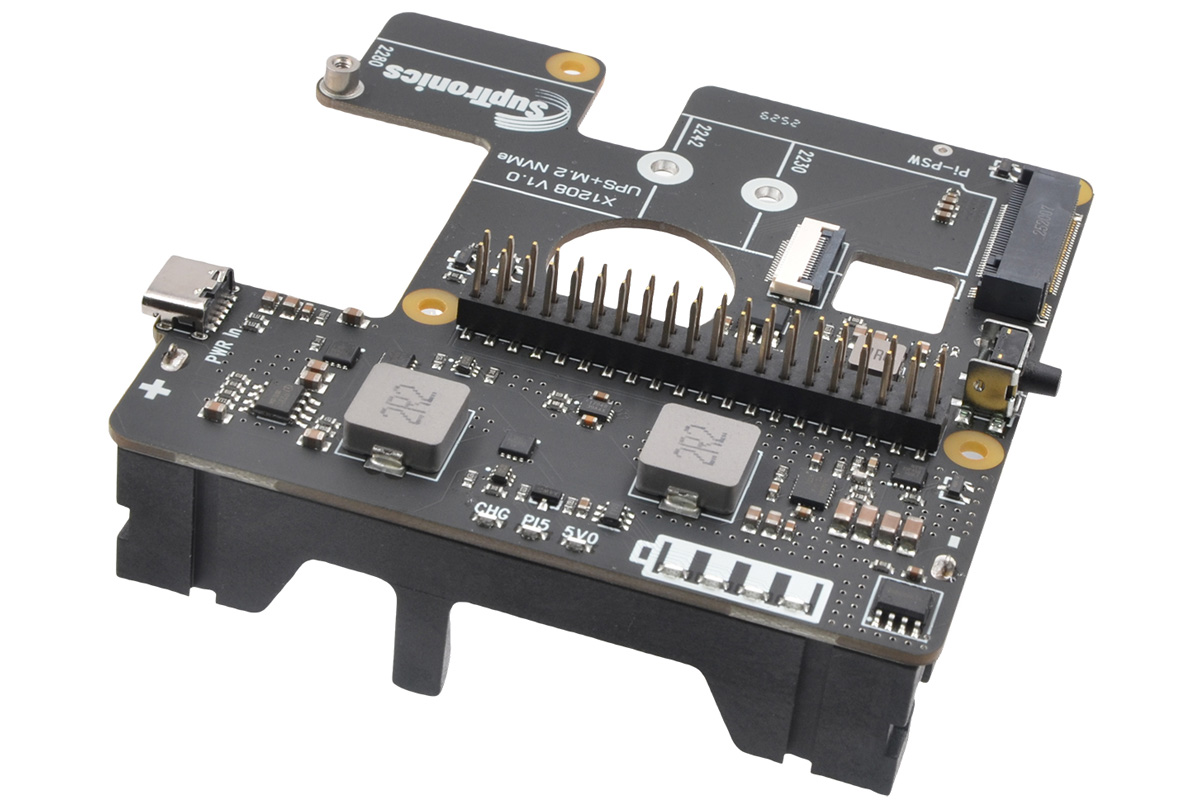

SupTronics X1208 – это плата расширения (HAT) с источником бесперебойного питания и слотом M.2 NVMe SSD для Raspberry Pi 5, предназначенная для обеспечения быстрой памяти и защиты системы от потери данных при сбоях питания для периферийных вычислений, сетевых хранилищ, регистрации данных и других постоянно работающих приложений.
Плата получает до 5В/5А от порта USB-C, что заряжает литий-ионный аккумулятор размера 21700 (1.5А) и питает Raspberry Pi 5 напрямую через 40-контактный GPIO-разъём, устраняя необходимость в дополнительных кабелях. Она также оснащена слотом M.2 с ключом M для NVMe SSD форматов 2230/2242/2280 объёмом до 4ТБ со скоростями PCIe 2.0/3.0. Источник бесперебойного питания поддерживает переключение питания, автоматическое включение, безопасное выключение при низком заряде батареи и управление питанием/зарядкой через GPIO, а также обнаружение потери питания. Плата X1208 также оборудована I2C-чипом мониторинга заряда Maxim для контроля напряжения и ёмкости аккумулятора.

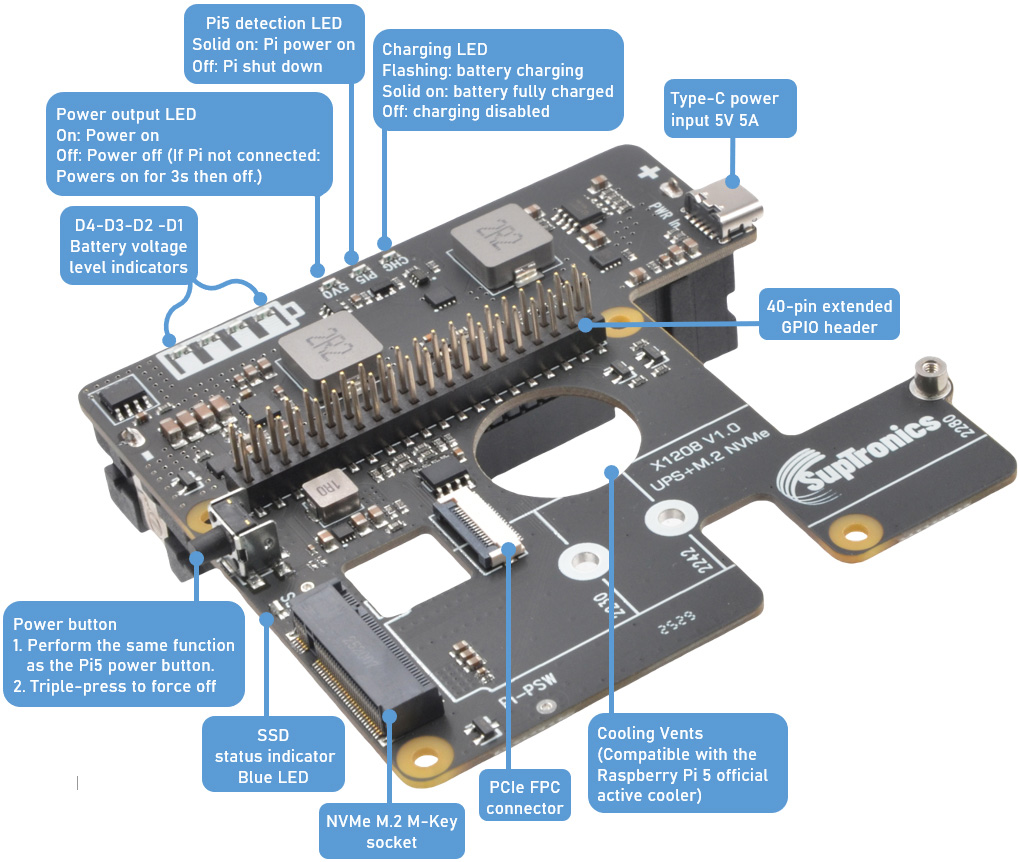

Характеристики платы расширения SupTronics X1208 UPS + M.2:
- Совместимость – Raspberry Pi 5 Model B
- Память – Слот M.2 с ключом M, поддерживающий NVMe SSD форматов 2280, 2242 и 2230 объёмом до 4ТБ; поддерживает PCIe 2.0 (5 Гбит/с) и неофициально PCIe 3.0 (8 Гбит/с); поддерживает загрузку
- Расширение
- Расширенный 40-контактный GPIO-разъём (использует GPIO 2/3 для I2C, GPIO 6 для обнаружения потери питания и GPIO 16 для управления зарядкой)
- FFC-коннектор PCIe для подключения к Pi 5
- Управление питанием
- Вход питания – 5В/5А через порт USB-C
- Аккумулятор – держатель для перезаряжаемой литий-ионной ячейки 21700 (без защиты, макс. длина 70.3 мм)
- Выход ИБП – 5.1В ±5% (Макс. 5А) на Pi через 40-контактный разъём
- Зарядка – стандартный ток заряда 1.5А
- Автоматическое переключение питания, обнаружение потери питания через GPIO, автоматическое включение и программируемое безопасное выключение при низком заряде батареи
- Разное
- 4 светодиода индикации ёмкости аккумулятора (25/50/75/100%), светодиоды состояния питания и накопителя.
- Светодиод выхода питания (если Pi не подключён, горит 3 секунды, затем гаснет)
- Светодиод обнаружения Pi 5
- Светодиод зарядки (Мигает – зарядка; горит постоянно – полный заряд)
- Синий светодиод индикации состояния SSD
- Кнопка питания (аналогична кнопке питания Pi 5; тройное нажатие для принудительного выключения)
- Вентиляционное отверстие (совместимо с официальным активным кулером)
- Габариты – 86.5 x 84.5 мм

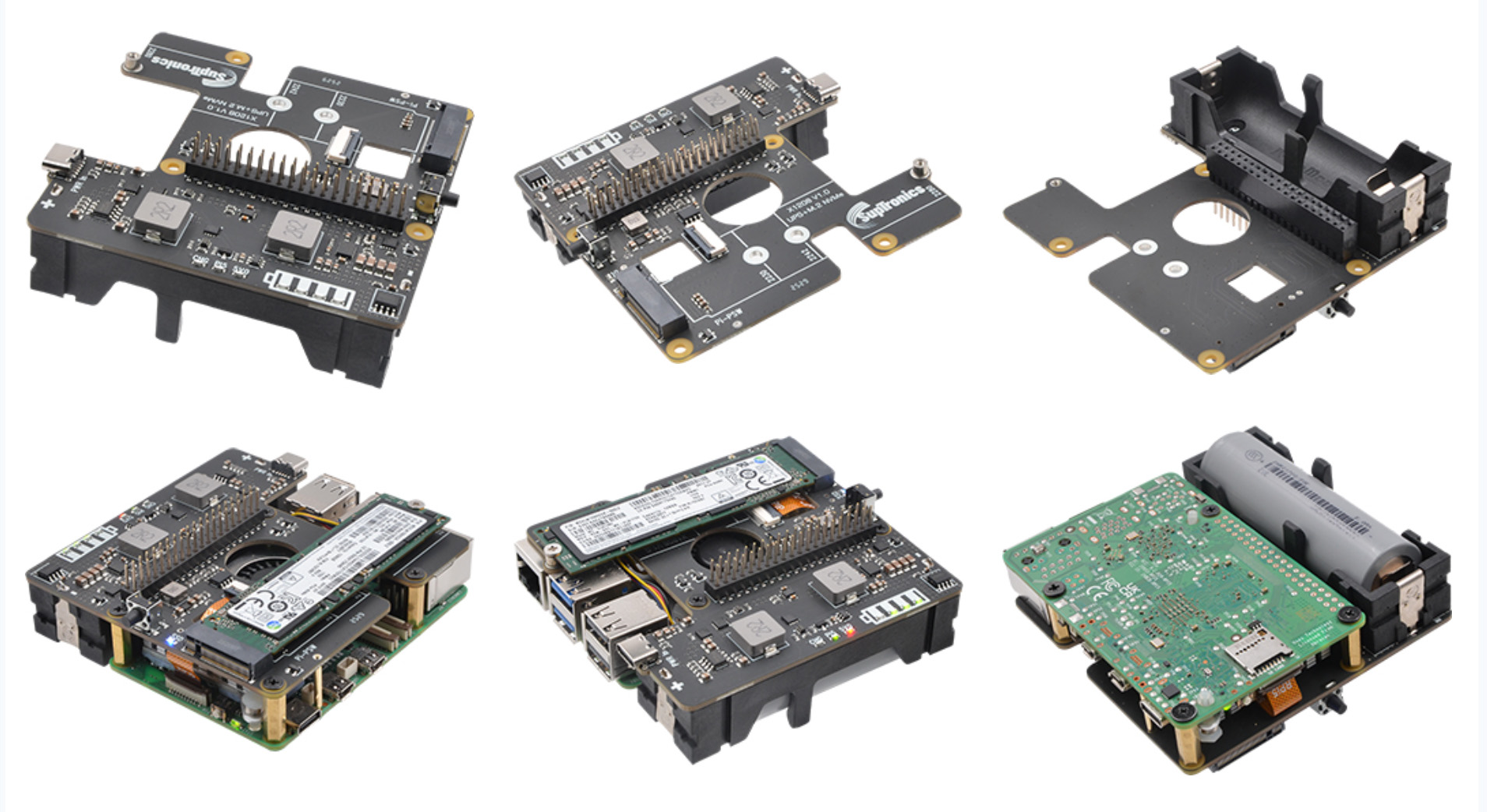

С точки зрения аппаратного дизайна, X1208 выполнена довольно умно. Она использует пружинный контакт (пого-пин) для подключения к кнопке питания Raspberry Pi 5, что позволяет кнопке на самой плате дублировать функциональность родной кнопки питания Pi.
На стороне программного обеспечения, SupTronics предоставляет руководство по настройке , в котором чётко изложены инструкции по включению PCIe и установке PSU_MAX_CURRENT=5000. Компания также опубликовала репозиторий на GitHub с Python-скриптами для чтения данных мониторинга заряда Maxim (I2C адрес 0x36), тестирования обнаружения потери питания и настройки скрипта мягкого выключения, который безопасно останавливает Pi, когда заряд аккумулятора падает ниже заданного порога (по умолчанию 3.20В).
Рынок уже предлагает множество плат расширения с ИБП для одноплатных компьютеров Raspberry Pi 4/5, включая плату расширения qUPS-P-BC-2.0 UPS HAT , которая поддерживает аккумуляторы разных типов, плату расширения Waveshare UPS HAT (E) , использующую четыре литиевых аккумулятора 21700, и собственную плату расширения SupTronics X1202 V1.1 HAT , которая использует четыре аккумулятора 18650. У пользователей ещё больше выбора, когда дело доходит до плат расширения с M.2, таких как плата расширения Geekworm X1004 HAT+ , Pineboards HatDrive! AI и HatDrive! Dual с двумя слотами, и Geekworm X1011 с четырьмя слотами M.2 Key-M . Однако, SupTronics X1208 — это первая плата расширения, которая объединяет в себе функции ИБП и памяти M.2 на одной плате.
Плата расширения X1208 UPS + M.2 2280 NVMe HAT доступна на Amazon за 45.00 долларов , где также была замечена металлический корпус X1207-C1 за 15 долларов для неё. Эту плату X1208 также можно найти в различных магазинах AliExpress, таких как Geekworm и Geekbord , менее чем за 40 долларов. Немного больше подробностей можно найти на странице продукта .
