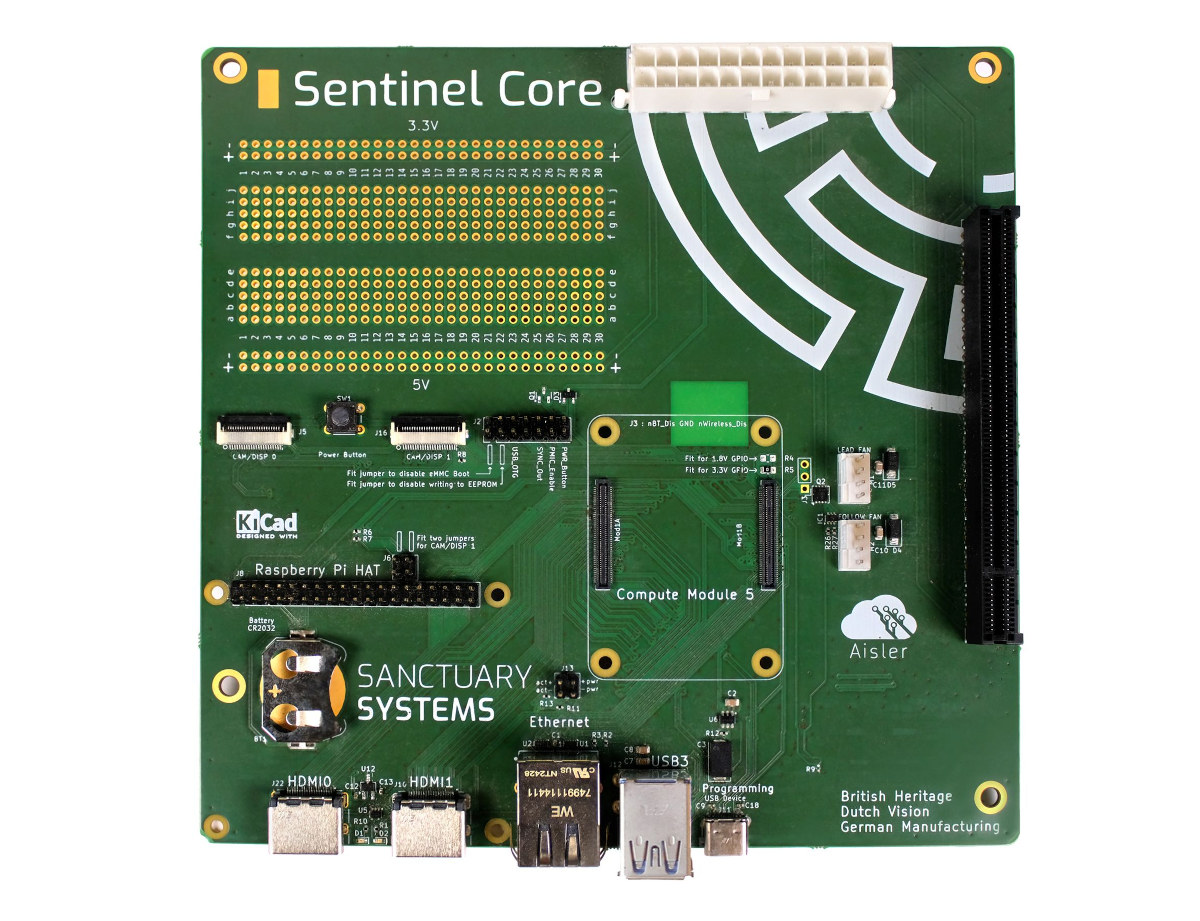

Sentinel Core от Sanctuary Systems — это плата-носитель для Raspberry Pi CM5 формата mini-ITX со слотом PCIe x16 для простого подключения видеокарты с целью ускорения обработки 3D-графики, транскодирования видео или задач искусственного интеллекта.
По сути, это увеличенная версия платы ввода-вывода для Raspberry Pi CM5 с областью для прототипирования, слотом PCIe и 24-контактным разъемом питания ATX. Sentinel Core также оснащена двумя портами HDMI, портом Gigabit Ethernet, двумя портами USB 3.0, коннекторами MIPI DSI/CSI и стандартным 40-контактным GPIO-разъемом.
Характеристики Sentinel Core:
- Поддерживаемый модуль – Raspberry Pi Compute Module 5 через 2x 100-контактных коннектора B2B
- Видеовыход – 2x порта HDMI 2.0
- Сеть
- Порт Gigabit Ethernet RJ45
- Опционально WiFi 5 и Bluetooth 5.x на Raspberry Pi CM5
- USB – 2x порта USB 3.0, 1x порт USB 2.0 Type-C
- PCIe – Высокоскоростной полноразмерный слот PCIe x16 с сигналом PCIe 2.0 x1 (неофициально поддерживается PCIe 3.0)
- Расширение
- 40-контактный GPIO-разъем Raspberry Pi
- Область для прототипирования типа макетной платы со сквозными отверстиями
- Питание – 12 В через 24-контактный разъем ATX
- Габариты – 170 x 170 мм (форм-фактор mini-ITX)
Sentinel Core — это проект с открытым исходным кодом, файлы аппаратного дизайна в KiCAD, включая схемы и разводку печатной платы, доступны на GitHub . Сайт документации содержит пошаговые инструкции по выбору аппаратного обеспечения (например, AMD Radeon RX 6000/7000), его сборке, настройке Home Assistant ( используется форк по некоторым причинам), и выбор и настройка локального голосового помощника на базе ИИ с использованием дополнений из Home Assistant. Некоторые (стандартные) компоненты голосового помощника включают Llama.cpp, систему преобразования речи в текст Whisper, систему преобразования текста в речь Piper и интеграцию речи Wyoming, с некоторыми из которых мы экспериментировали при обзоре платы расширения SunFounder Fusion AI HAT+ .
Это не совсем первая плата-носитель формата mini-ITX для Raspberry Pi CM5, но другие продукты, такие как EDATEC ED-SBC3300 и EXAVIZ Cruiser , ориентированы на другие применения и используют одну линию PCIe для разъема M.2, предназначенного для накопителя NVMe или AI-ускорителя. Насколько известно, плата-носитель Sentinel Core — единственная, которая оснащена слотом PCIe для установки видеокарты или другого стандартного модуля PCIe, и именно для этого она и была создана.
Плата Sentinel Core формата mini-ITX поставляется с лицевой панелью ввода-вывода. Потребуется модуль Raspberry Pi CM5, радиатор для CM5, антенна Wi-Fi или Bluetooth (опционально), блок питания ATX, видеокарта или другие платы PCIe, а также корпус формата mini-ITX. Одним из перечисленных преимуществ платы-носителя для CM5 является «более низкий порог входа» (с точки зрения стоимости) по сравнению с аналогами на архитектуре x86, но неясно, сохранилась ли эта ситуация после последнего повышения цен на Raspberry Pi , поскольку, например, модуль Raspberry Pi CM5 с 16 ГБ ОЗУ и 64 ГБ встроенной флеш-памяти eMMC (без беспроводных модулей) теперь продается за $325 .
Однако это не является проблемой, если модуль CM5 уже есть. Компания Sanctuary Systems только что запустила материнскую плату Sentinel Core формата mini-ITX на Crowd Supply с целью финансирования в $1250. Для приобретения самой материнской платы требуется взнос в размере $129, а среди опций доступен модуль Raspberry Pi CM5 Wireless (8 ГБ/32 ГБ) за $195, комплект антенн за $5 и радиатор за $5. Доставка самой платы бесплатна по всему миру, но для дополнительных аксессуаров она добавляет $8 для США и $18 для остального мира. Аксессуары могут быть отправлены в этом месяце, но плата Sentinel Core ожидается к отправке до конца августа 2026 года.
